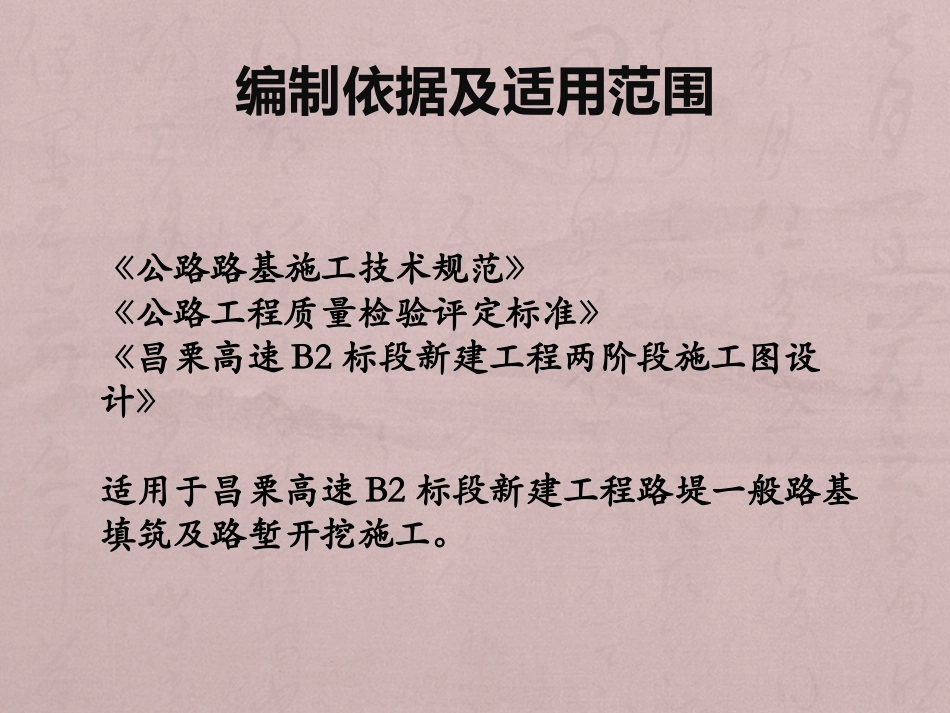

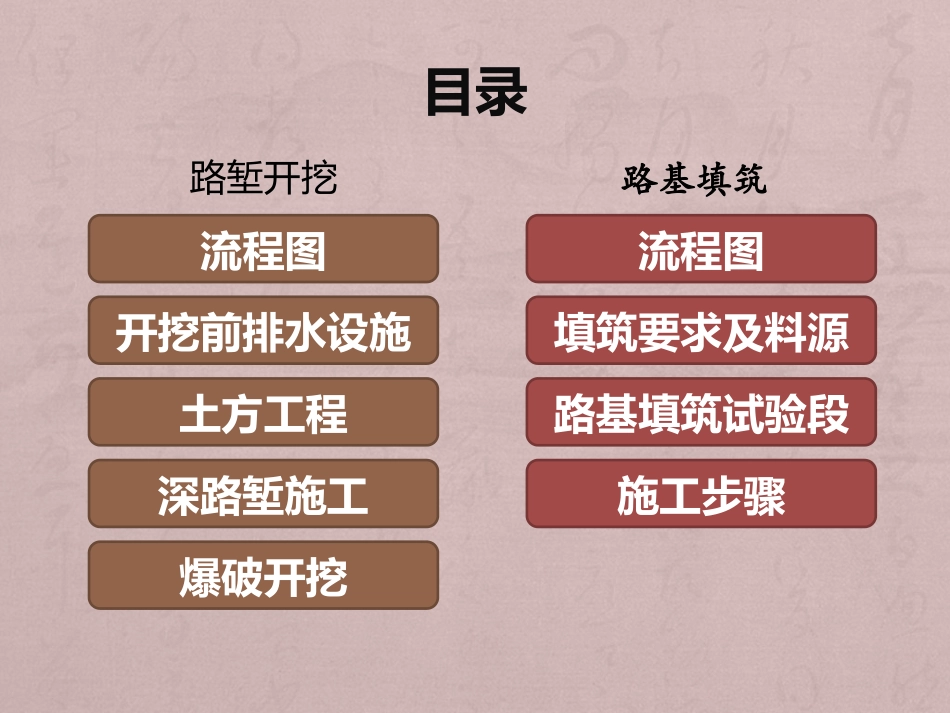

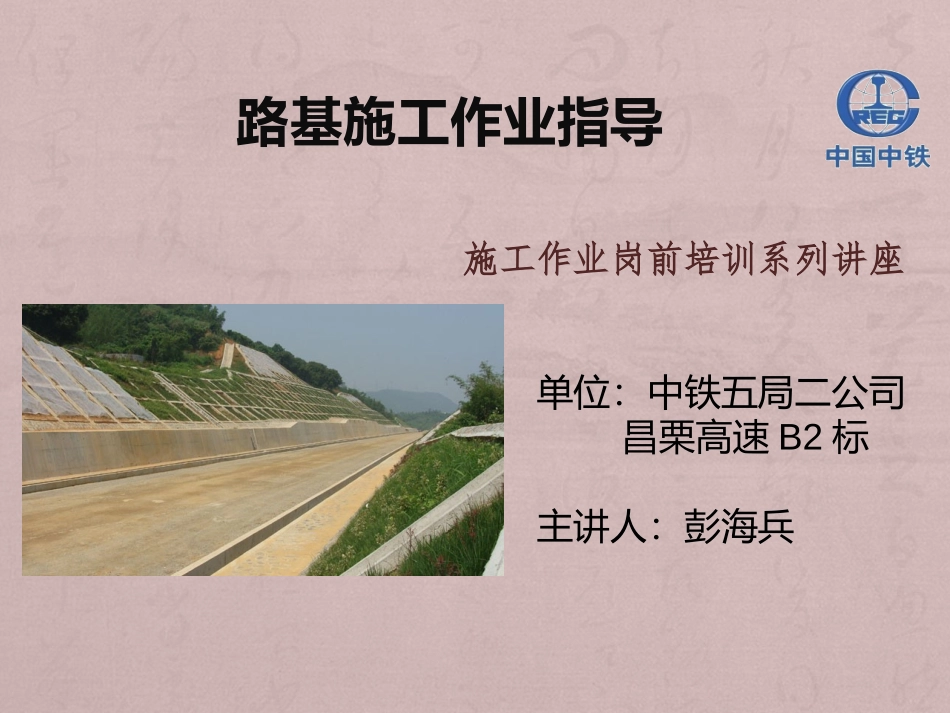

路基施工作业指导施工作业岗前培训系列讲座单位：中铁五局二公司昌栗高速B2标主讲人：彭海兵目录路堑开挖路基填筑流程图开挖前排水设施土方工程深路堑施工爆破开挖流程图填筑要求及料源路基填筑试验段施工步骤编制依据及适用范围《公路路基施工技术规范》《公路工程质量检验评定标准》《昌栗高速B2标段新建工程两阶段施工图设计》适用于昌栗高速B2标段新建工程路堤一般路基填筑及路堑开挖施工。路堑开挖施工工艺流程图开挖方法横挖法纵挖法混合挖掘法横挖法以路堑整个横断面的宽度和深度，从一端或两端逐渐向前开挖的方式称为横挖法，横挖法适用于短而深的路堑。（1）用人力按横挖法挖路堑时，可在不同高度分几层台阶开挖。台阶高度宜为1.5－2.0m。无论是从两端一次横挖到路基标高还是分台阶横挖，均应设单独的运土通道及临时排水沟。（2）用机械按横挖法挖路堑且弃土（或以挖作填）运距较远时，宜用挖掘机配合自卸汽车进行。每层台阶高度可增加到3－4m。其余要求与人力开挖路堑相同。（3）路堑横挖法挖路堑也可用推土机进行。若弃土或以挖作填运距超过推土机的经济运距时，可用推土机推土堆积，再用装载机配合自卸汽车运土。（4）机械开挖路堑时，边坡应配以人工分层修刮平整。纵挖法分层纵挖法沿路堑全宽以深度不大的纵向分层挖掘的方法称为分层纵挖法，分层纵挖法适用于较长的路堑开挖。通道纵挖法先沿路堑纵向挖掘一通道，然后将通道向两侧拓宽，上层通道拓宽至路堑边坡后，再开挖下层通道，如此向纵深开挖至路基标高的方法称为通道纵挖法，通道纵挖法适用于路堑较长、较深，两端地面纵坡较小之路堑开挖。分段纵挖法沿路堑纵向选择一个或几个适宜处，将较薄一侧堑壁横向挖穿，使路堑分为两段或数段，各段再沿纵向开挖的方法称为分段纵挖法，分段纵挖法适用于路堑较长，弃土运距过远的傍山路堑，其一侧路堑不厚的路堑开挖。混合挖掘法当路堑纵向长度和挖深都很大时，宜采用混合挖掘法，即将横挖法与通道纵挖法混合使用。先沿路堑纵向挖通道，然后沿横向坡面挖掘，以增加开挖坡面，每一坡面应设一个施工小组或一台机械。开挖前路堑的排水设施由于水是造成路堑各种病害的主要原因，所以不论采取何种开挖方法，均应保证开挖过程中及竣工后的有效排水，应做到：1、在路堑开挖前做好截水沟，土方工程施工期间应修建临时排水沟。2、临时排水设施与永久性排水设施相结合，流水不得污染自然水源，也不得引起淤积和冲刷。3、路堑施工时应注意经常维修排水沟道，保证流水畅通。渗水性土质或急流冲刷地段的排水沟应予以加固，防渗防冲。水文地质不良地段，必须严格搞好堑顶排水。4、引走一切可能影响边坡稳定的地面水和地下水，在路堑的线路方向上保持一定的纵向坡度（单向或双向）以利排水。5、挖方路段开挖前，应首先清除树根、杂草和覆盖土，避免其混入填料中，将清表土集中堆存，留作复耕或公路绿化用。土方工程1、可作为路基填料的土方，应分类开挖分类使用，非使用材料应按设计要求或作为弃方处理。2、土方开挖应自上而下进行，不得乱挖超挖，严禁掏底开挖。3、开挖过程中，应采取措施脖子边坡稳定，开挖至边坡线前，应预留一定宽度，预留的宽度应保证刷坡过程中设计边坡线外的土层不受到扰动。4、路基开挖中，基于实际情况，如需修改设计边坡坡度、截水沟和边沟的位置及尺寸时，应及时暗规定上报。5、开挖至零填、路堑路床部分后，应尽快进行路床施工，如不能及时进行，宜在设计路床顶标高以上预留至少300mm厚的保护层。6、应采取临时排水措施，确保施工作业面不积水。7、边沟与截水沟应从下游向上游开挖，截水沟通过地面坑凹处时，应将凹处填平夯实，边沟及截水沟开挖后，应及时进行防渗处理，不得渗漏、积水和冲刷边坡及路基。深路堑施工深路堑施工前充分做好排水设施，并在深路堑边沟底设置盲沟。严格按照设计坡度施工，自上而下进行开挖，开挖面一次成形，且开挖一级防护一级，对有可能产生滑坍的边坡进行加固后，方可进行下级边坡开挖。对于短而深的路堑采用横挖法施工，对深度不大而较长的路堑采用纵挖法施工，对长度和挖深均大的路堑采用横挖与纵挖结合的方法进行施工。施工...
