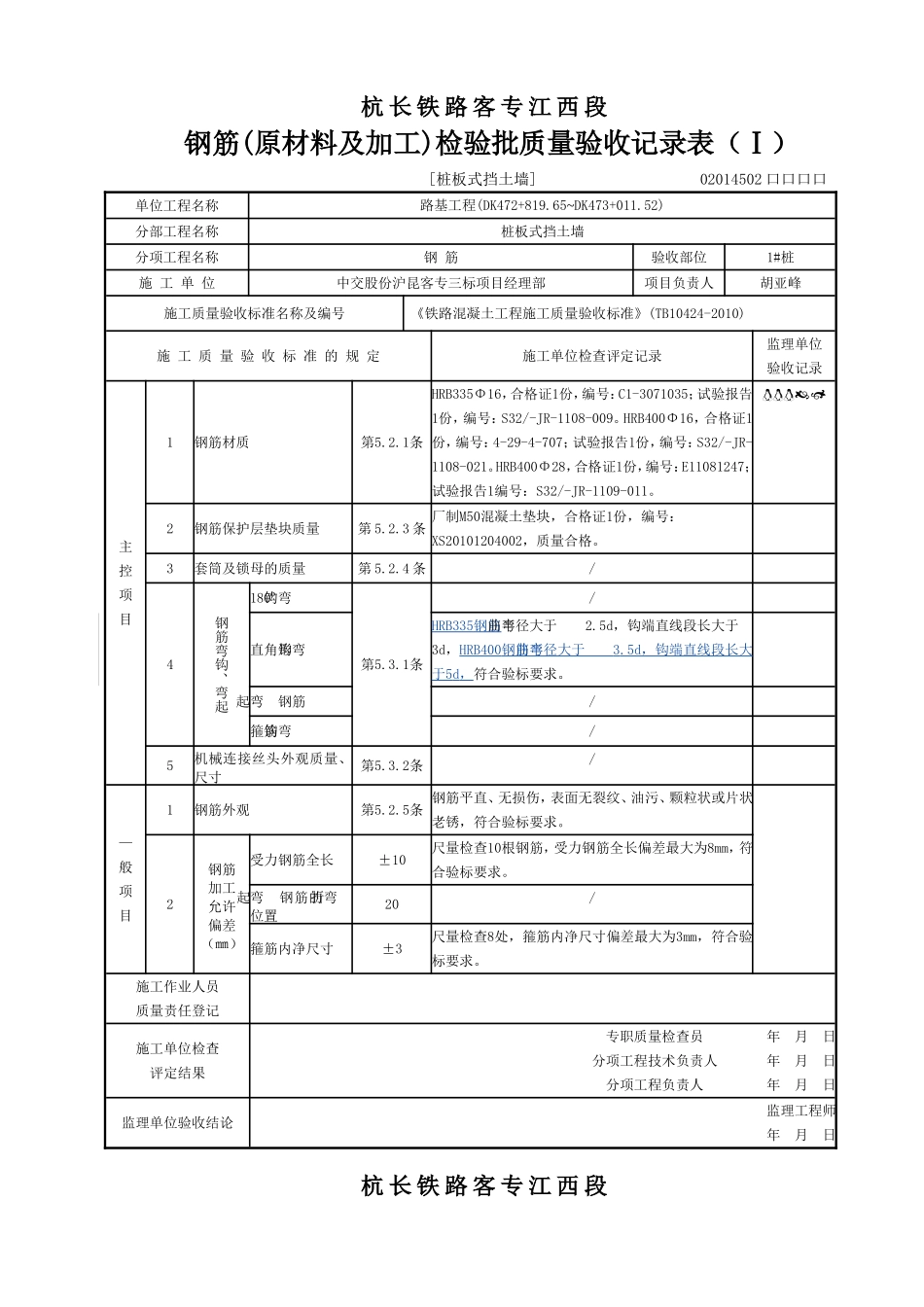

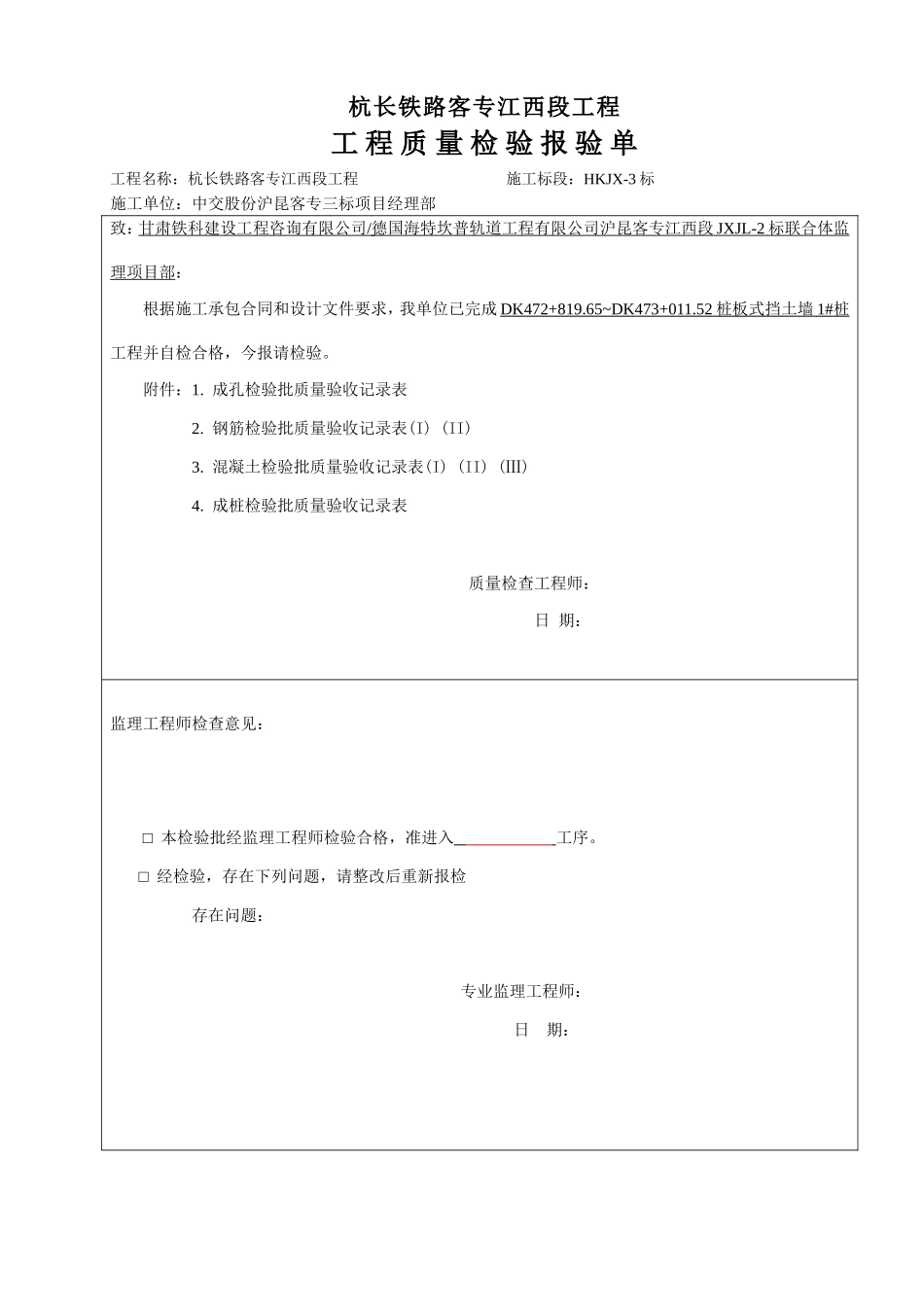

杭长铁路客专江西段工程工程质量检验报验单工程名称：杭长铁路客专江西段工程施工标段：HKJX-3标施工单位：中交股份沪昆客专三标项目经理部致：甘肃铁科建设工程咨询有限公司/德国海特坎普轨道工程有限公司沪昆客专江西段JXJL-2标联合体监理项目部：根据施工承包合同和设计文件要求，我单位已完成DK472+819.65~DK473+011.52桩板式挡土墙1#桩工程并自检合格，今报请检验。附件：1.成孔检验批质量验收记录表2.钢筋检验批质量验收记录表(I)(II)3.混凝土检验批质量验收记录表(I)(II)(Ⅲ)4.成桩检验批质量验收记录表质量检查工程师：日期：监理工程师检查意见：□本检验批经监理工程师检验合格，准进入工序。□经检验，存在下列问题，请整改后重新报检存在问题：专业监理工程师：日期：杭长铁路客专江西段成孔检验批质量验收记录表[桩板式挡土墙]02014501口口口口单位工程名称路基工程(DK472+819.65~DK473+011.52)分部工程名称桩板式挡土墙分项工程名称成孔验收部位1#桩施工单位中交股份沪昆客专三标项目经理部项目负责人胡亚峰施工质量验收标准名称及编号《高速铁路路基工程施工质量验收标准》(TBl0751-2010)施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1桩孔断面尺寸第10.8.11条桩孔内空尺寸为250cm×275cm，护壁厚30cm，符合设计要求。2桩孔孔型第10.8.12条四面直顺，符合设计要求。3桩孔护壁钢筋骨架的规格、数量、形式第10.8.13条HPB235Ф10，44根上端口HPB235Ф10，48根，下端口HPB235Ф10，44根，沿孔壁环形布置，符合设计要求。4桩孔底部地质核查第10.8.14条进入弱风化岩层4.3m，符合设计要求。—般项目1桩孔允许偏差中心位置纵向100mm+45/////////横向100mm+37/////////孔底高程±0㎜-50mm-45//////-///桩孔垂直度1%0.7%/////////施工作业人员质量责任登记施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日杭长铁路客专江西段钢筋(原材料及加工)检验批质量验收记录表（Ⅰ）[桩板式挡土墙]02014502口口口口单位工程名称路基工程(DK472+819.65~DK473+011.52)分部工程名称桩板式挡土墙分项工程名称钢筋验收部位1#桩施工单位中交股份沪昆客专三标项目经理部项目负责人胡亚峰施工质量验收标准名称及编号《铁路混凝土工程施工质量验收标准》(TB10424-2010)施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1钢筋材质第5.2.1条HRB335Φ16，合格证1份，编号：C1-3071035；试验报告1份，编号：S32/-JR-1108-009。HRB400Φ16，合格证1份，编号：4-29-4-707；试验报告1份，编号：S32/-JR-1108-021。HRB400Φ28，合格证1份，编号：E11081247；试验报告1编号：S32/-JR-1109-011。2钢筋保护层垫块质量第5.2.3条厂制M50混凝土垫块，合格证1份，编号：XS20101204002，质量合格。3套筒及锁母的质量第5.2.4条/4钢筋弯钩、弯起180º弯钩第5.3.1条/直角形弯钩HRB335钢筋弯曲半径大于2.5d，钩端直线段长大于3d，HRB400钢筋弯曲半径大于3.5d，钩端直线段长大于5d，符合验标要求。弯起钢筋/箍筋弯钩/5机械连接丝头外观质量、尺寸第5.3.2条/—般项目1钢筋外观第5.2.5条钢筋平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈，符合验标要求。2钢筋加工允许偏差（㎜）受力钢筋全长±10尺量检查10根钢筋，受力钢筋全长偏差最大为8mm，符合验标要求。弯起钢筋的弯折位置20/箍筋内净尺寸±3尺量检查8处，箍筋内净尺寸偏差最大为3mm，符合验标要求。施工作业人员质量责任登记施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日杭长铁路客专江西段钢筋(连接及安装)工程检验批质量验收记录表(Ⅱ)[桩板式挡土墙]02014502口口口口单位工程名称路基工程(DK472+819.65~DK473+011.52)分部工程名称桩板式挡土墙分项工程名称钢筋验收部位1#桩施工单位中交股份沪昆客专三标项目经理部项目负责人胡亚峰施工质量验收标准名称及编号《铁路混凝土工程施工质量验收标准》(TB10424-2010)施工质量验收标准的规定施工单位检...
