直线与平面的相对位置VIP免费

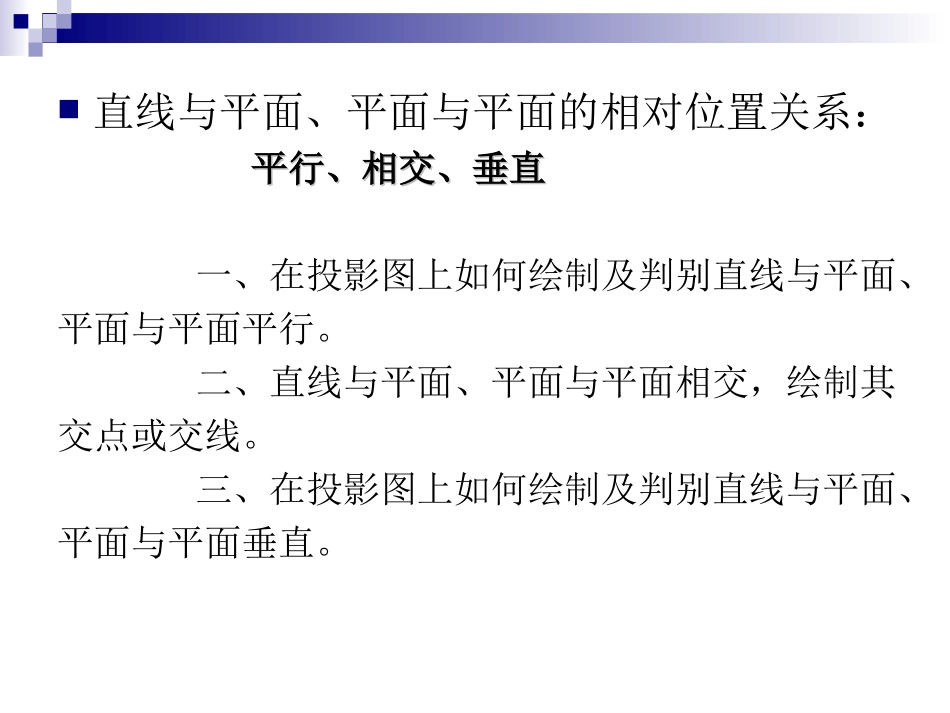

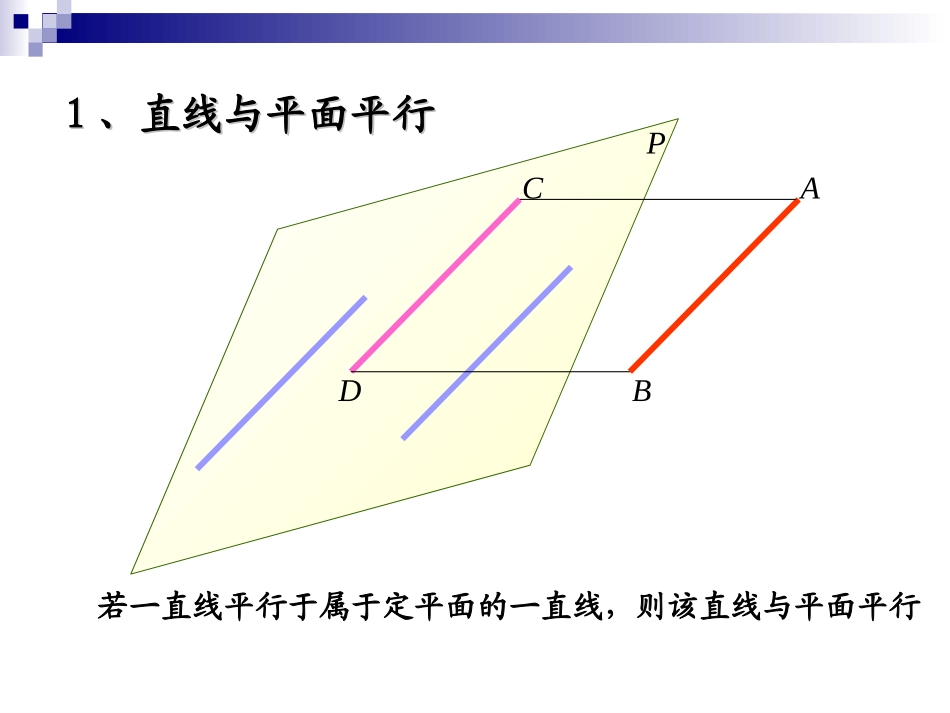

第六章直线与平面的相对位置、两平面的相对位置直线与平面、平面与平面的相对位置关系：平行、相交、垂直平行、相交、垂直一、在投影图上如何绘制及判别直线与平面、平面与平面平行。二、直线与平面、平面与平面相交，绘制其交点或交线。三、在投影图上如何绘制及判别直线与平面、平面与平面垂直。若一直线平行于属于定平面的一直线，则该直线与平面平行PCDBA11、直线与平面平行、直线与平面平行例题1试判断直线AB是否平行于定平面fgfgbaabcededc结论：直线AB不平行于定平面例题2试过点K作水平线AB平行于ΔCDE平面baaffbcededkkc22、平面与平面平行、平面与平面平行若属于一平面的相交两直线对应平行于属于另一平面的相交两直线，则此两平面平行PSEFDACB例题3试判断两平面是否平行fededfcaacbbmnmnrrss结论：两平面平行例题4已知定平面由平行两直线AB和CD给定。试过点K作一平面平行于已知平面。fersefsrddcaacbbkk例题5试判断两平面是否平行。结论：两平面平行efefsrsddcaacbbrPHSH若两平行平面同时垂直某一投影面，则其积聚性的投影相互平行。§6.2直线与平面、平面与平面相交直线与平面或平面与平面之间，若不平行则必相交。直线与平面相交产生交点，平面与平面相交产生交线。交点或交线是两个几何元素的共有元素，也是在投影中几何元素重影部分可见与不可见的分界点或分界线。一、特殊位置相交特殊位置相交是指相交元素中至少有一个垂直于投影面的情况。该元素的一个投影有积聚性，利用积聚性，求交点或交线的投影。直线与特殊位置平面相交特殊位置直线与平面相交两平面相交bbaaccmmnn1、直线与特殊位置平面相交VHPHPABCacbkNKMkkVHPHPABCacbkNKMbbaaccmmnkkn直线的可见性判断2、投影面垂直线与一般位置平面相交fecbaabce(f)fecbaabce(f)K`k总结：总结：对于直线与平面相交求交点：一般位置直线与投影面垂直面相交：在垂直的投影面上，取两直线的交点，即为K的一个投影点，再按照投影连线的方法取K的另一投影点。投影面垂直线与一般位置直面相交：在垂直的投影面上，直线积聚的点，即为K的一个投影点，再按照平面上取点的方法，求交点的另一个投影点。nlmmlnbaccabfkfkVHMmnlPBCacbPHkfFKNL3、一般位置平面与投影面垂直面相交VHMmnlBCackfFKNLbbacnlmcmalnfkfkbbacnlmcmalnfkfk平面的可见性判断44、一般位置平面与投影面水平面相交、一般位置平面与投影面水平面相交交线必为水平线55、两铅垂面相交、两铅垂面相交交线为铅垂线，且交线的水平投影积聚成为一个点，正投影垂直于OX轴。对特殊位置直线与平面、平面与对特殊位置直线与平面、平面与平面相交结论：平面相交结论：1、当相交两元素之一的投影有积聚性时，交点或交线的一个投影可以直接得出，另一投影可用直线上取点或平面上取点、线的方法得出。2、若相交两平面之一平行于某投影面，则交线也平行于该投影面，若相交两平面同时垂直于某投影面，则交线也垂直于该投影面。二、一般位置相交二、一般位置相交参加相交的两个元素相对投影面都处于一般位置，两元素在各投影面上的投影均没有积聚性，交点、交线的投影都不能直接求出，需采用辅助平面法辅助平面法作图求得。一般位置直线与一般位置平面feefbaacbcmnQVnmkk一般位置直线与一般位置平面相交作辅助平面求交点步骤：作辅助平面求交点步骤：1、过一般位置直线作特殊位置平面（正垂面、铅垂面）。2、把问题转化为特殊位置平面与一般位置平面求交线的问题，并求交线。3、交线与一般位置直线的交点即为一般位置直线与平面的交点。HVabcceaABbCFEffkKke直线EF与平面ΔABC相交，判别可见性示意图ⅠⅡⅢⅣ1(2)(4)3§6.3直线与平面、平面与平面垂直11、直线与平面垂直、直线与平面垂直直线与平面垂直的几何条件：若一直线垂直于一平面，则必垂直于属于该平面的一切直线。定理1：若一直线垂直于一平面、则直线的水平投影必垂直于属于该...
