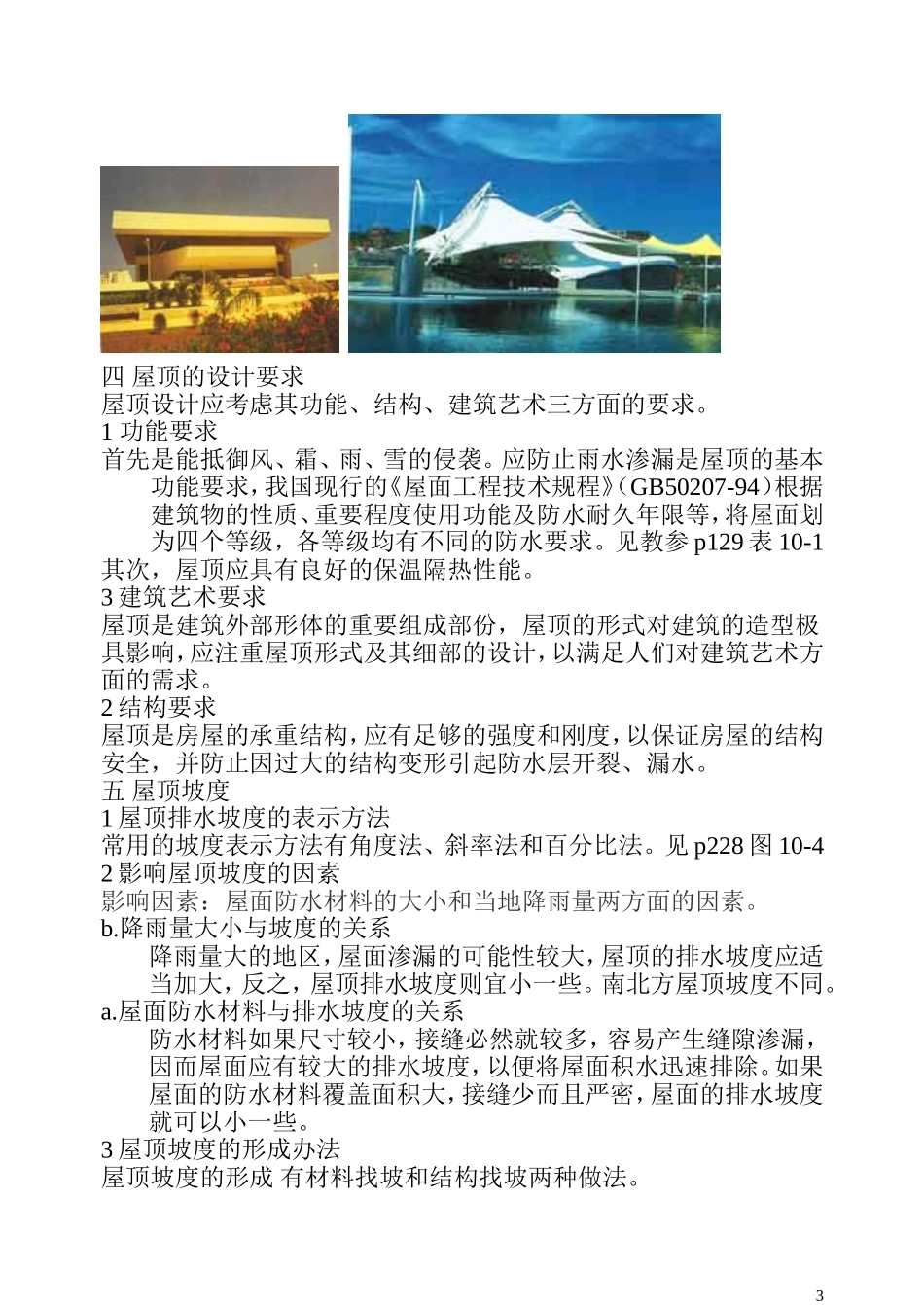

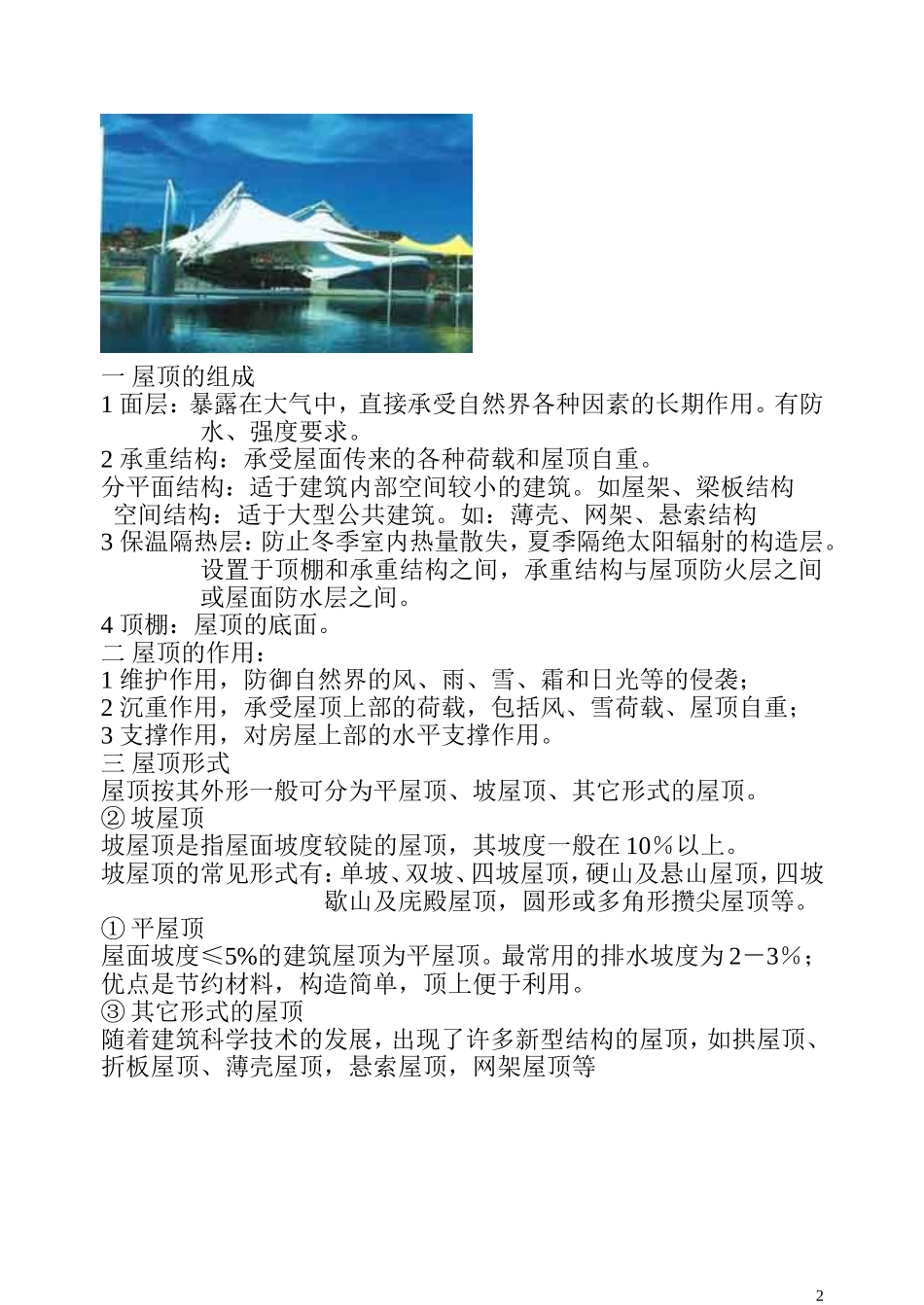

屋顶的类型及做法学习目标1.了解屋顶设计任务、屋面排水、屋面防水及屋面保温隔热设计的主要内容。2.重点掌握：卷材防水屋面、刚性防水屋面、涂膜防水屋面的泛水构造，刚性防水屋面分格缝设置原则及构造。3.能根据防水、排水及保温隔热要求正确绘制平屋顶平面。4.了解顶棚的类型及吊顶的组成，能绘制抹灰吊顶的构造详图。课时安排7学时屋顶的类型和设计要求屋顶的类型10屋顶的设计要求10屋顶的排水设计屋顶坡度10屋顶排水方式10有组织排水15屋顶排水组织15卷材防水屋面卷材防水材料10卷材防水屋面构造层次15卷材防水屋面细部构造15卷材防水屋面变形缝构造10刚性防水屋面刚性防水屋面的构造层次10刚性防水屋面的细部构造15涂膜防水屋面涂膜防水屋面材料10涂膜防水屋面的构造及做法10屋顶的保温隔热屋顶保温材料选择10平屋顶保温构造15坡屋顶保温构造10屋顶通风隔热15屋顶蓄水隔热15种植隔热屋面蓄水种植隔热屋面1015第一节屋顶的组成与形式1一屋顶的组成1面层：暴露在大气中，直接承受自然界各种因素的长期作用。有防水、强度要求。2承重结构：承受屋面传来的各种荷载和屋顶自重。分平面结构：适于建筑内部空间较小的建筑。如屋架、梁板结构空间结构：适于大型公共建筑。如：薄壳、网架、悬索结构3保温隔热层：防止冬季室内热量散失，夏季隔绝太阳辐射的构造层。设置于顶棚和承重结构之间，承重结构与屋顶防火层之间或屋面防水层之间。4顶棚：屋顶的底面。二屋顶的作用：1维护作用，防御自然界的风、雨、雪、霜和日光等的侵袭；2沉重作用，承受屋顶上部的荷载，包括风、雪荷载、屋顶自重；3支撑作用，对房屋上部的水平支撑作用。三屋顶形式屋顶按其外形一般可分为平屋顶、坡屋顶、其它形式的屋顶。②坡屋顶坡屋顶是指屋面坡度较陡的屋顶，其坡度一般在10％以上。坡屋顶的常见形式有：单坡、双坡、四坡屋顶，硬山及悬山屋顶，四坡歇山及庑殿屋顶，圆形或多角形攒尖屋顶等。①平屋顶屋面坡度≤5%的建筑屋顶为平屋顶。最常用的排水坡度为2－3％；优点是节约材料，构造简单，顶上便于利用。③其它形式的屋顶随着建筑科学技术的发展，出现了许多新型结构的屋顶，如拱屋顶、折板屋顶、薄壳屋顶，悬索屋顶，网架屋顶等2四屋顶的设计要求屋顶设计应考虑其功能、结构、建筑艺术三方面的要求。1功能要求首先是能抵御风、霜、雨、雪的侵袭。应防止雨水渗漏是屋顶的基本功能要求，我国现行的《屋面工程技术规程》（GB50207-94）根据建筑物的性质、重要程度使用功能及防水耐久年限等，将屋面划为四个等级，各等级均有不同的防水要求。见教参p129表10-1其次，屋顶应具有良好的保温隔热性能。3建筑艺术要求屋顶是建筑外部形体的重要组成部份，屋顶的形式对建筑的造型极具影响，应注重屋顶形式及其细部的设计，以满足人们对建筑艺术方面的需求。2结构要求屋顶是房屋的承重结构，应有足够的强度和刚度，以保证房屋的结构安全，并防止因过大的结构变形引起防水层开裂、漏水。五屋顶坡度1屋顶排水坡度的表示方法常用的坡度表示方法有角度法、斜率法和百分比法。见p228图10-42影响屋顶坡度的因素影响因素：屋面防水材料的大小和当地降雨量两方面的因素。b.降雨量大小与坡度的关系降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大，反之，屋顶排水坡度则宜小一些。南北方屋顶坡度不同。a.屋面防水材料与排水坡度的关系防水材料如果尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。如果屋面的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以小一些。3屋顶坡度的形成办法屋顶坡度的形成有材料找坡和结构找坡两种做法。3b.结构找坡：结构找坡是屋顶结构自身应带有排水坡度，平屋顶结构找坡宜为3%。结构找坡，构造简单，不增加荷载，但天棚顶倾斜，室内空间不够完整。a材料找坡：材料找坡是指屋顶坡度由垫坡材料形成。平屋顶材料找坡宜为2%～3%。材料找坡天棚面平整，但增加屋面荷载；六屋顶排水方式1排水方式屋顶排水方式分为有组织排水和无组织排水两大类a.无组织排水：是指屋面雨水直接从檐口滴落至地面的一种排水方式，因...
