卧螺分离机LWD520使用说明书VIP免费

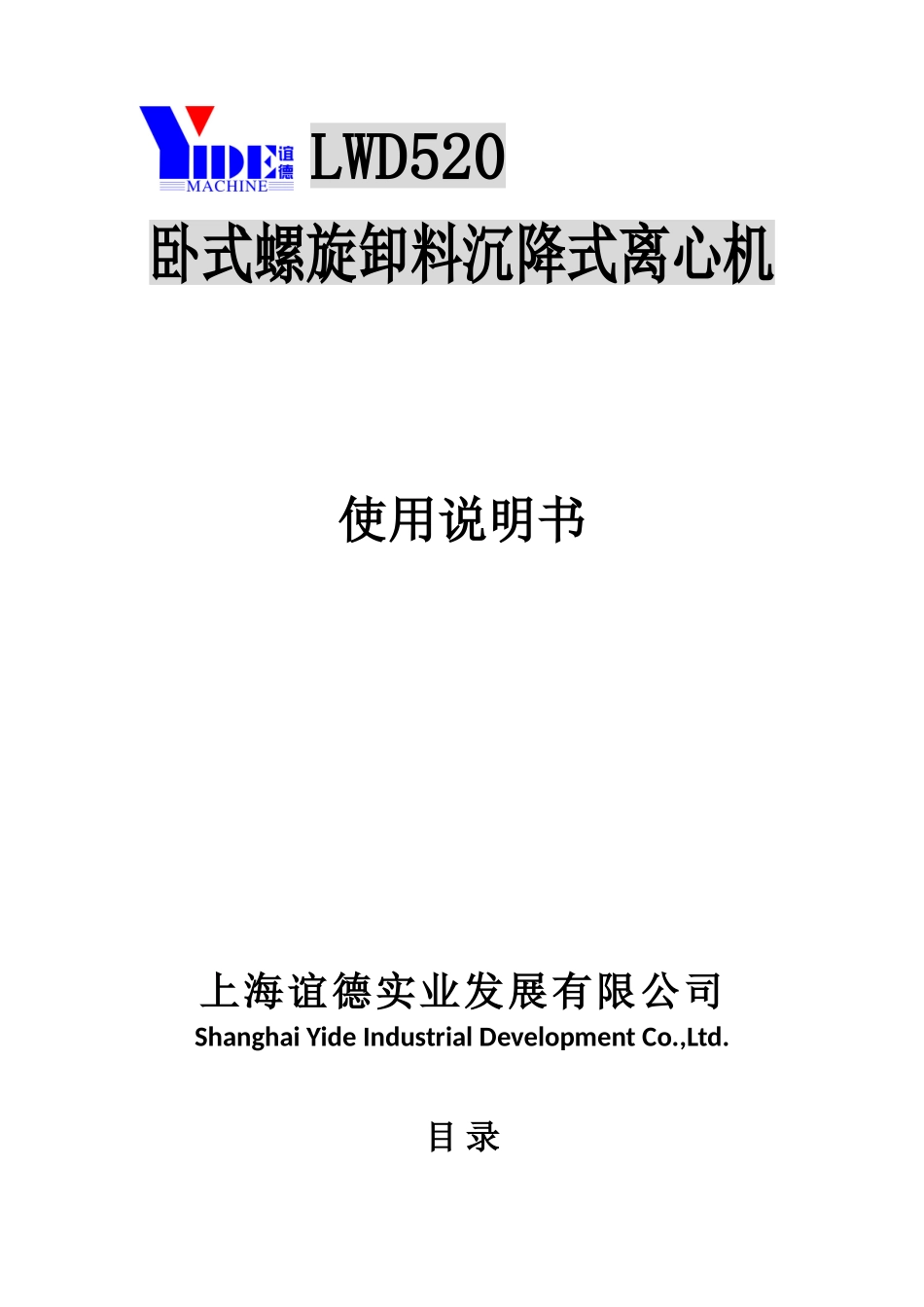

卧螺分离机LWD520使用说明书_第1页
1/23

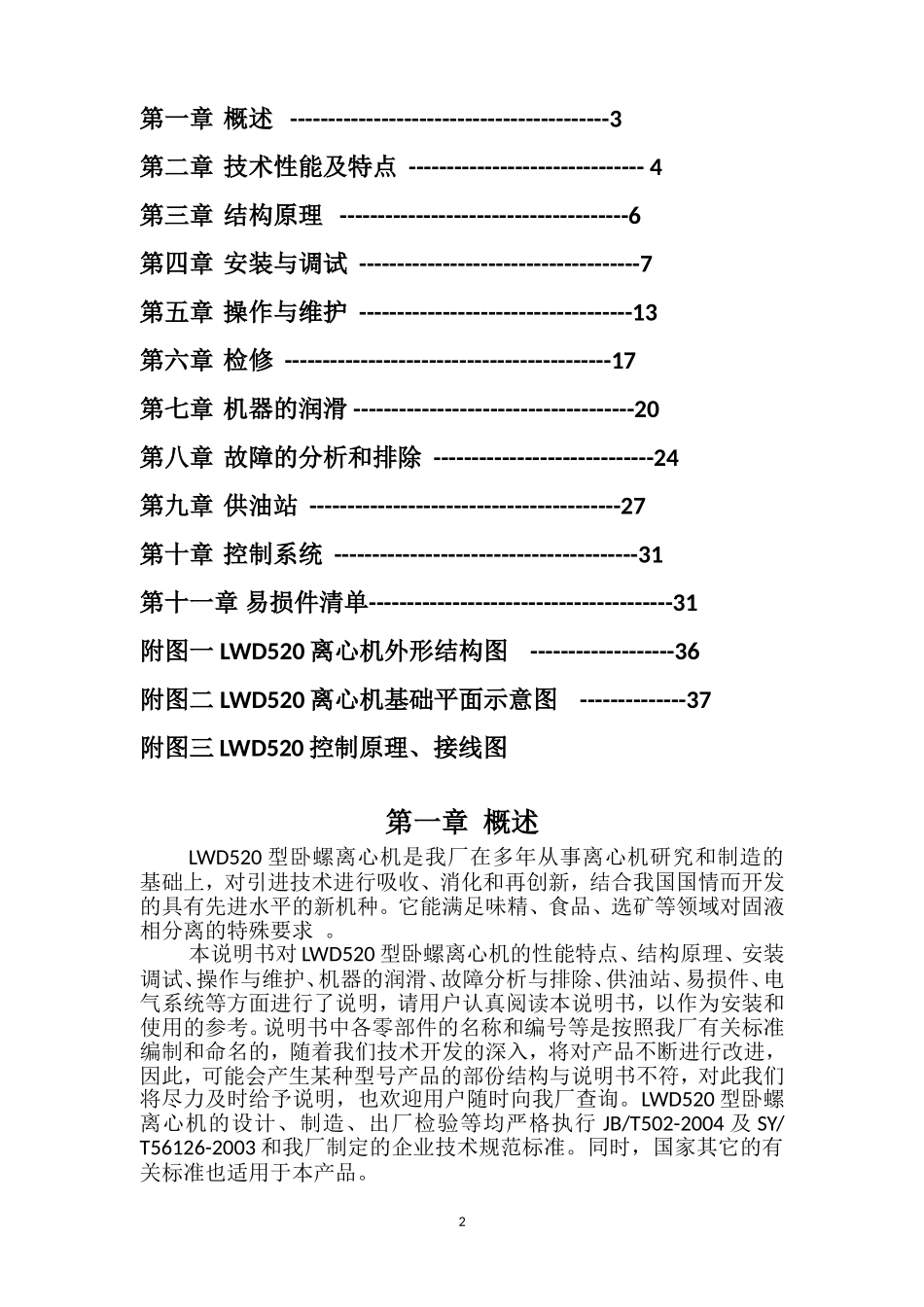

卧螺分离机LWD520使用说明书_第2页
2/23

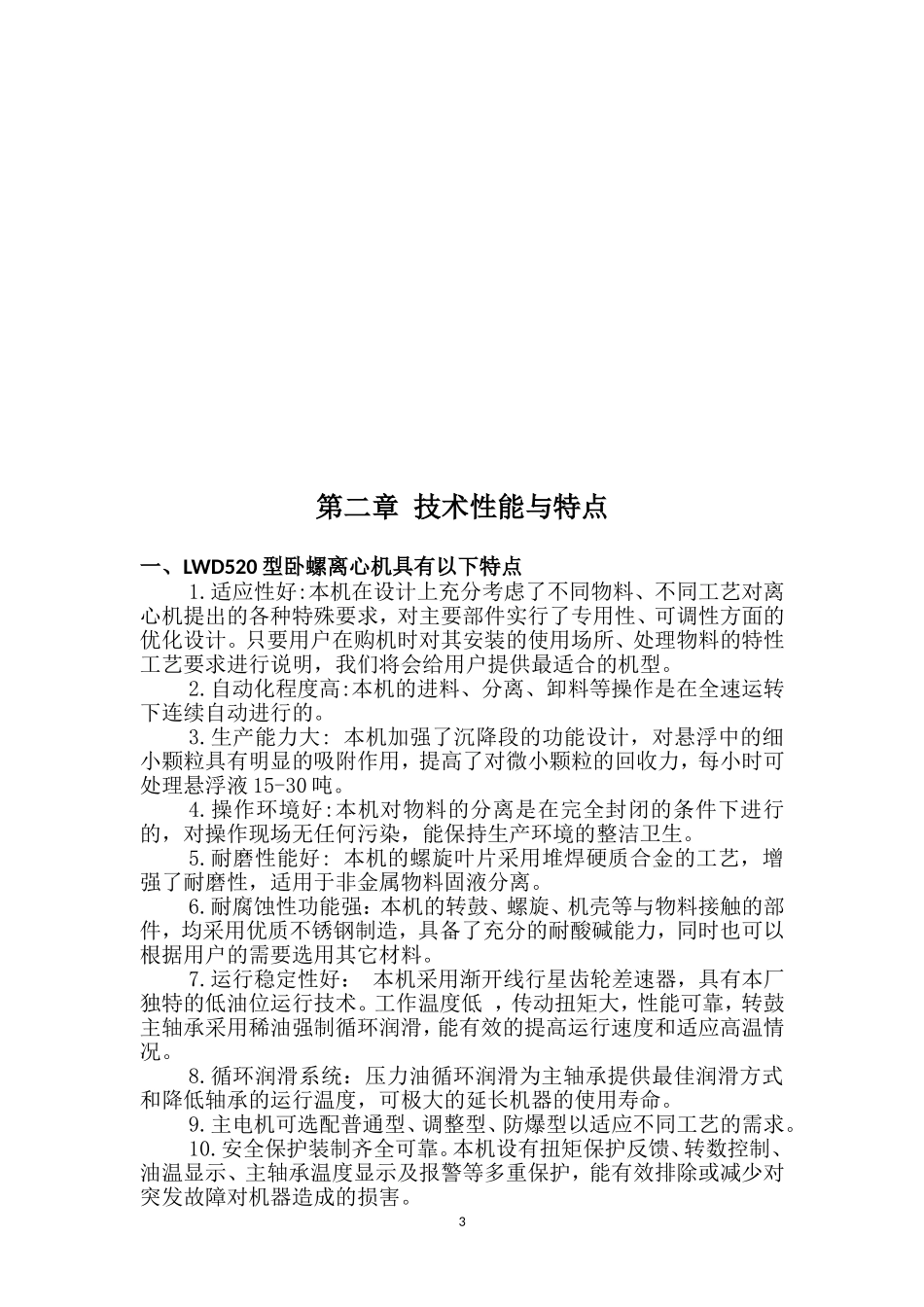

卧螺分离机LWD520使用说明书_第3页
3/23
LWD520卧式螺旋卸料沉降式离心机使用说明书上海谊德实业发展有限公司ShanghaiYideIndustrialDevelopmentCo.,Ltd.目录第一章概述------------------------------------------3第二章技术性能及特点-------------------------------4第三章结构原理--------------------------------------6第四章安装与调试-------------------------------------7第五章操作与维护------------------------------------13第六章检修-------------------------------------------17第七章机器的润滑-------------------------------------20第八章故障的分析和排除-----------------------------24第九章供油站-----------------------------------------27第十章控制系统----------------------------------------31第十一章易损件清单----------------------------------------31附图一LWD520离心机外形结构图-------------------36附图二LWD520离心机基础平面示意图--------------37附图三LWD520控制原理、接线图第一章概述LWD520型卧螺离心机是我厂在多年从事离心机研究和制造的基础上,对引进技术进行吸收、消化和再创新,结合我国国情而开发的具有先进水平的新机种。它能满足味精、食品、选矿等领域对固液相分离的特殊要求。本说明书对LWD520型卧螺离心机的性能特点、结构原理、安装调试、操作与维护、机器的润滑、故障分析与排除、供油站、易损件、电气系统等方面进行了说明,请用户认真阅读本说明书,以作为安装和使用的参考。说明书中各零部件的名称和编号等是按照我厂有关标准编制和命名的,随着我们技术开发的深入,将对产品不断进行改进,因此,可能会产生某种型号产品的部份结构与说明书不符,对此我们将尽力及时给予说明,也欢迎用户随时向我厂查询。LWD520型卧螺离心机的设计、制造、出厂检验等均严格执行JB/T502-2004及SY/T56126-2003和我厂制定的企业技术规范标准。同时,国家其它的有关标准也适用于本产品。2第二章技术性能与特点一、LWD520型卧螺离心机具有以下特点1.适应性好:本机在设计上充分考虑了不同物料、不同工艺对离心机提出的各种特殊要求,对主要部件实行了专用性、可调性方面的优化设计。只要用户在购机时对其安装的使用场所、处理物料的特性工艺要求进行说明,我们将会给用户提供最适合的机型。2.自动化程度高:本机的进料、分离、卸料等操作是在全速运转下连续自动进行的。3.生产能力大:本机加强了沉降段的功能设计,对悬浮中的细小颗粒具有明显的吸附作用,提高了对微小颗粒的回收力,每小时可处理悬浮液15-30吨。4.操作环境好:本机对物料的分离是在完全封闭的条件下进行的,对操作现场无任何污染,能保持生产环境的整洁卫生。5.耐磨性能好:本机的螺旋叶片采用堆焊硬质合金的工艺,增强了耐磨性,适用于非金属物料固液分离。6.耐腐蚀性功能强:本机的转鼓、螺旋、机壳等与物料接触的部件,均采用优质不锈钢制造,具备了充分的耐酸碱能力,同时也可以根据用户的需要选用其它材料。7.运行稳定性好:本机采用渐开线行星齿轮差速器,具有本厂独特的低油位运行技术。工作温度低,传动扭矩大,性能可靠,转鼓主轴承采用稀油强制循环润滑,能有效的提高运行速度和适应高温情况。8.循环润滑系统:压力油循环润滑为主轴承提供最佳润滑方式和降低轴承的运行温度,可极大的延长机器的使用寿命。9.主电机可选配普通型、调整型、防爆型以适应不同工艺的需求。10.安全保护装制齐全可靠。本机设有扭矩保护反馈、转数控制、油温显示、主轴承温度显示及报警等多重保护,能有效排除或减少对突发故障对机器造成的损害。3二、主要性能参数如下:转鼓最大内径520mm长径比3.7最高工作转速2500rpm最大分离因素2360主电机功率55kw副电机功率18.5kw整机重量(不含液压站及控制柜)5.5吨外型尺寸3975*1680*1759第三章结构原理LWD520型卧螺离心机结构如图1所示,主要由差速器、螺旋、转鼓、机罩、机座、润滑系统、主副电机组成。其工作原理是:悬浮液经进料管、螺旋出料口进入转鼓。在高速旋转产生的离心力作用下,比重较大的固相颗粒沉积在转鼓内壁上,与转鼓作相对运动的螺旋叶片不断地将沉积...
