桥梁博士第四章 设计计算工具VIP免费

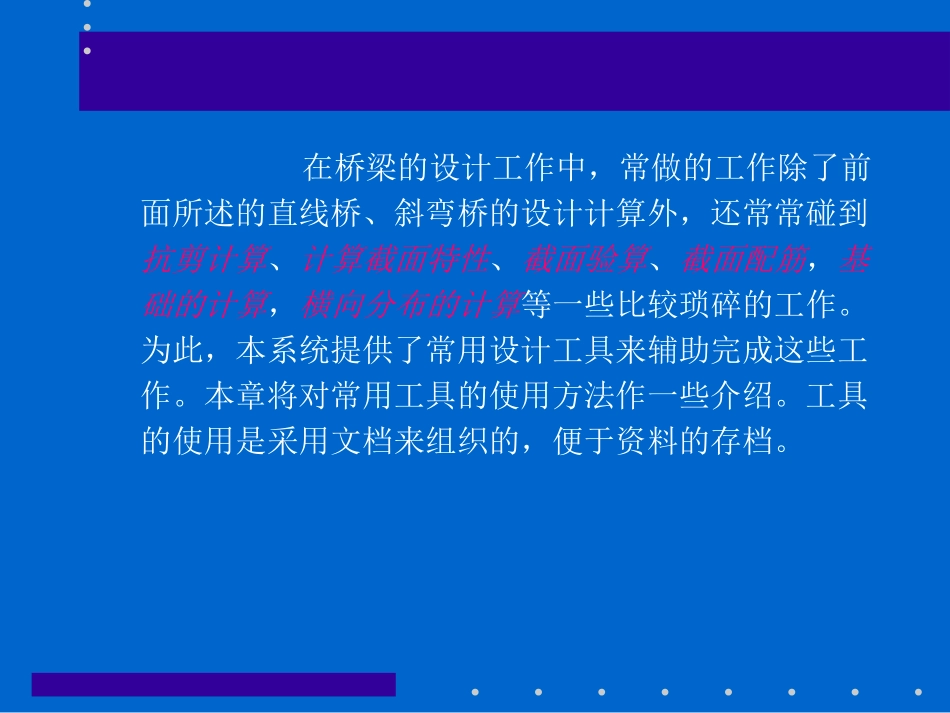

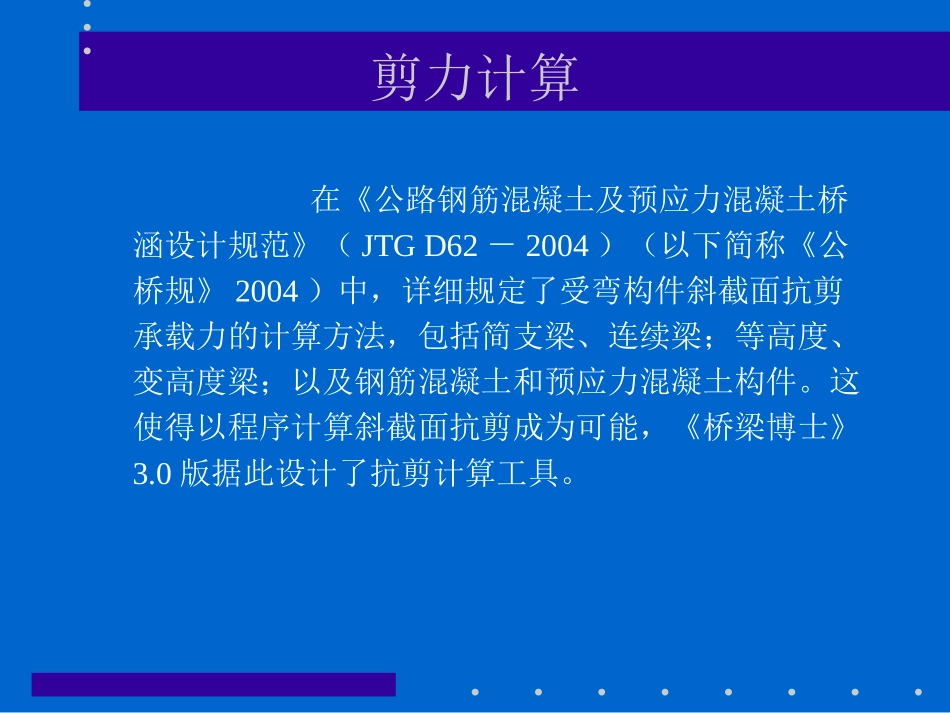

设计计算工具在桥梁的设计工作中，常做的工作除了前面所述的直线桥、斜弯桥的设计计算外，还常常碰到抗剪计算、计算截面特性、截面验算、截面配筋，基础的计算，横向分布的计算等一些比较琐碎的工作。为此，本系统提供了常用设计工具来辅助完成这些工作。本章将对常用工具的使用方法作一些介绍。工具的使用是采用文档来组织的，便于资料的存档。剪力计算在《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62－2004）（以下简称《公桥规》2004）中，详细规定了受弯构件斜截面抗剪承载力的计算方法，包括简支梁、连续梁；等高度、变高度梁；以及钢筋混凝土和预应力混凝土构件。这使得以程序计算斜截面抗剪成为可能，《桥梁博士》3.0版据此设计了抗剪计算工具。建立抗剪计算文件•界面打开：有如下两种方法打开或创建一个抗剪能力计算文件：•在主窗口的“设计”下拉式菜单中选择“剪力计算”；•或在项目组管理窗口中通过右键菜单选择“剪力计算”。•界面组成：有如下三个组成部分图形显示窗口•左侧上部是原始数据图形显示窗口•可以通过左上角的下拉式菜单选择图形种类，查看输入数据的结果，以便快速掌握结构信息，或检查数据的准确性；•可在“最大最小剪力包络图”、“最大剪力对应弯矩图”等十七种原始数据图形间切换；•输入恰当的比例，选择标注确定是否在图形中标注数值大小，通过“更新显示”刷新图形效果。并通过“图形设置”键调整图形显示。数据输入窗口•左侧下部是原始数据输入窗口，用户可以在“总参”、“内力”、“箍筋”等10项基本信息间切换，来完成原始数据的输入；•手动输入原始数据的工作量比较大，用户也可以使用上部菜单按键的“装载数据”从桥梁博士数据文件中载入基本数据。•结果报告输出窗口：右侧窗口是结果报告输出窗口。在输入了原始数据后，用户通过点击“更新显示”，即可按用户设置的格式输出报表。装载、输入原始数据•打开界面：单击“装载数据”按钮，打开如下图所示的窗口。•装载操作：通过“浏览”选择经过计算的桥梁博士数据文件；并勾选从该文件中装载的信息类型；选择装载截面内力时的组合类型；指定装载信息的单元号。装载后内容•“x坐标转换量”：是指从数据文件中导入之后，原数据中单元的坐标位置的偏移量。•“单元总长度”：用来修正结构长度，一般用于空间杆系结构中，比如一座弯桥，其内外侧腹板长度不同，但我们设计时，弯起钢筋、箍筋等的定位都是根据路线中心线的长度确定的。因此，可以在此对单元总长度进行修正，程序将根据其总长度对各单元长度进行缩放。装载完成•填写完毕后，点击“确定”，即可将截面内力、腹板宽度、截面高度、钢束信息等装载到剪力计算文件中。在这里，程序并没有载入单元的主筋信息，一是因为有些结构用户并不输入钢筋信息，二是此处采用了更简单的主筋输入方式。输入原始数据说明•所有的原始信息，均可以在数据输入窗口手动输入，也可以从已经计算过的《桥梁博士》数据文件中加载；自桥梁博士数据文件载入的信息，并不完善，许多信息仍需要在图左侧下部的数据输入窗口手动输入。•输入的数据，除钢筋直径以mm计，及其它特别注明外，其它数据使用通用单位：KN，M，MPa，度。输入原始数据内容(1)总参：用户在此输入抗剪计算的整体控制参数。包括：•项目描述：项目名称；•预应力提高系数：计算“混凝土和箍筋共同的抗剪承载力设计值”“Vcs”时的参数。参见《公桥规》2004第5.2.7条。•上缘（下缘）受压翼缘影响系数：计算“混凝土和箍筋共同的抗剪承载力设计值”“Vcs”时的参数。参见《公桥规》2004第5.2.7条。•斜裂缝粗略按45度计算：选择否，程序将按《公桥规》2004第5.2.8条计算斜裂缝水平投影长度，以确定斜裂缝形状；选择是，则按45。粗略处理。•是否计入弯起钢筋超过40%Vd部分：《公桥规》2004第5.2.11条第1款中提到，进行抗剪设计时“不超过40%由弯起钢筋承担”。但在第5.2.7条的抗剪验算中，没有提及这一原则。程序在此处请用户确定。•是否计入变高度影响：用户在此确定是否对变高度梁的剪力进行修正。参见《公桥规》2004第5.2.7条附注。•箍筋抗拉设计强度、弯起钢筋抗拉设...
