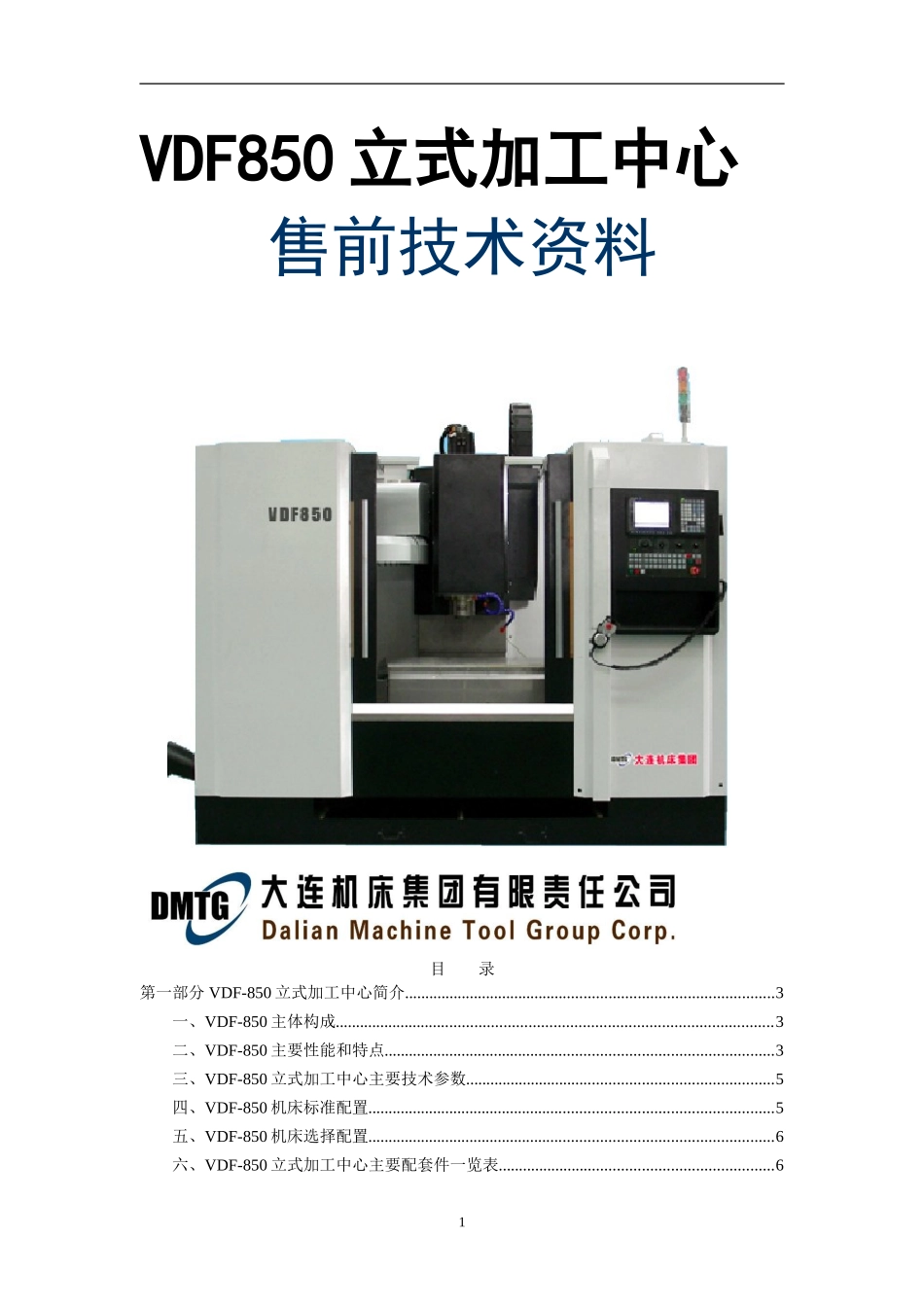

VDF850立式加工中心售前技术资料目录第一部分VDF-850立式加工中心简介..........................................................................................3一、VDF-850主体构成..........................................................................................................3二、VDF-850主要性能和特点...............................................................................................3三、VDF-850立式加工中心主要技术参数...........................................................................5四、VDF-850机床标准配置...................................................................................................5五、VDF-850机床选择配置...................................................................................................6六、VDF-850立式加工中心主要配套件一览表...................................................................61七、VDF-850立式加工中心随机附件清单...........................................................................7八、VDF-850立式加工中心随机工具清单...........................................................................7九、VDF-850立式加工中心随机资料清单...........................................................................8十、VDF-850机床工作条件...................................................................................................8第二部分机床外观图......................................................................................................................9第三部分机床安装图....................................................................................................................10第四部分精度检验标准................................................................................................................12第五部分部分标准配置图表........................................................................................................12第六部分部分选择配置图表........................................................................................................132第一部分VDF-850立式加工中心简介一、VDF-850主体构成二、VDF-850主要性能和特点VDF-850立式加工中心是大连机床集团公司引进先进技术生产的新一代数控机床,该机床独特坚稳持久的刚性结构,经由工程力学的反复仿真与计算,设计坚稳的床身结构,达到刚性倍增而质量精简的工程需求。全面硬化处理的移动滑轨,搭配精密的研磨加工,组合出令人满意的精度品质。不仅适用于板类、盘类、壳体类、精密零件的加工,而且适用于模具加工。机床带有自动刀具交换系统,全封闭式防护罩,自动润滑系统、冷却系统、自动排屑装置、手动喷枪及便携式手动操作装置(MPG)。零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工,具有自动化程度高、可靠性强、操作简单、方便、宜人,整体造型美观大方、机电一体化程度高等优点。1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸铁,组织稳定,3永久确保品质。铸件结构均经过机床动力学分析和有限元分析,合理的结构程度与加强筋的搭配,保证了基础件的高刚性。宽实的机床底座,箱形腔立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。2、皮带式主轴(1)主轴前端采用精密P4级角接触轴承,后端用精密P4级滚柱轴承,强力7.5kW主轴伺服电机,主轴转速达8000rpm,低速适于重力切削,高速适于精密轻切削,应用范围宽广。(2)高性能油脂润滑主轴轴承,主轴套外部采用油液冷却机温度控制系统,有效控制主轴温升,抑制热变形(选择配置)。(3)强力新型齿皮带互接传动,效率高、不打滑、容易维修。(4)主轴组件利用动态平衡较正设备,直接校正主轴动态平衡,使主轴在高速运转时,避免产生...
