中海达Q5_gps手持机使用说明书VIP免费

中海达Q5_gps手持机使用说明书_第1页
1/32
中海达Q5_gps手持机使用说明书_第2页
2/32
中海达Q5_gps手持机使用说明书_第3页
3/32

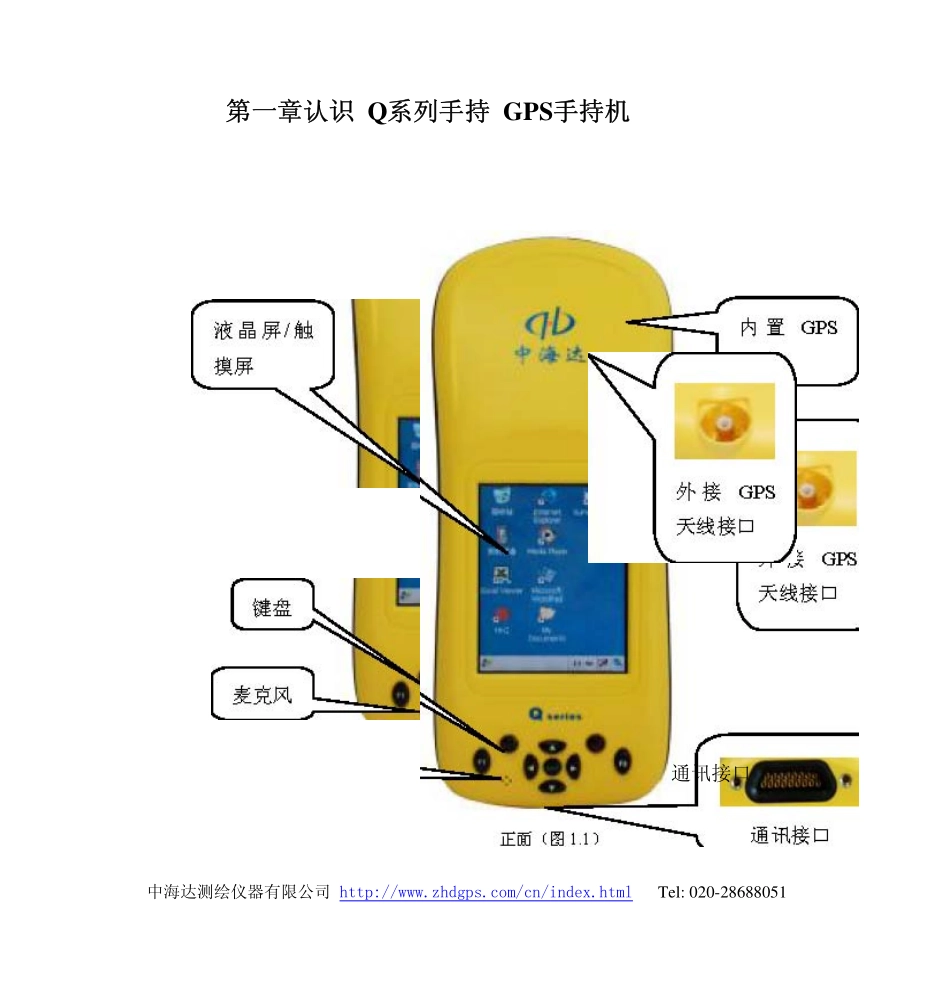

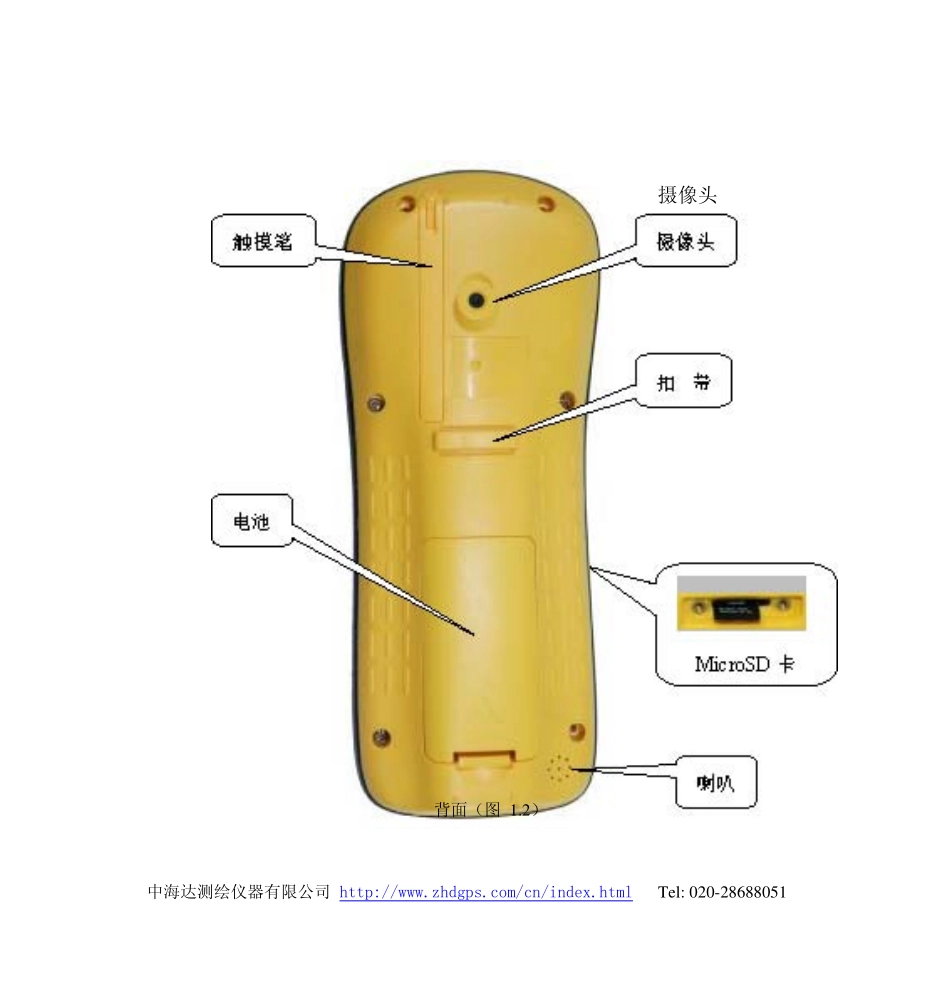

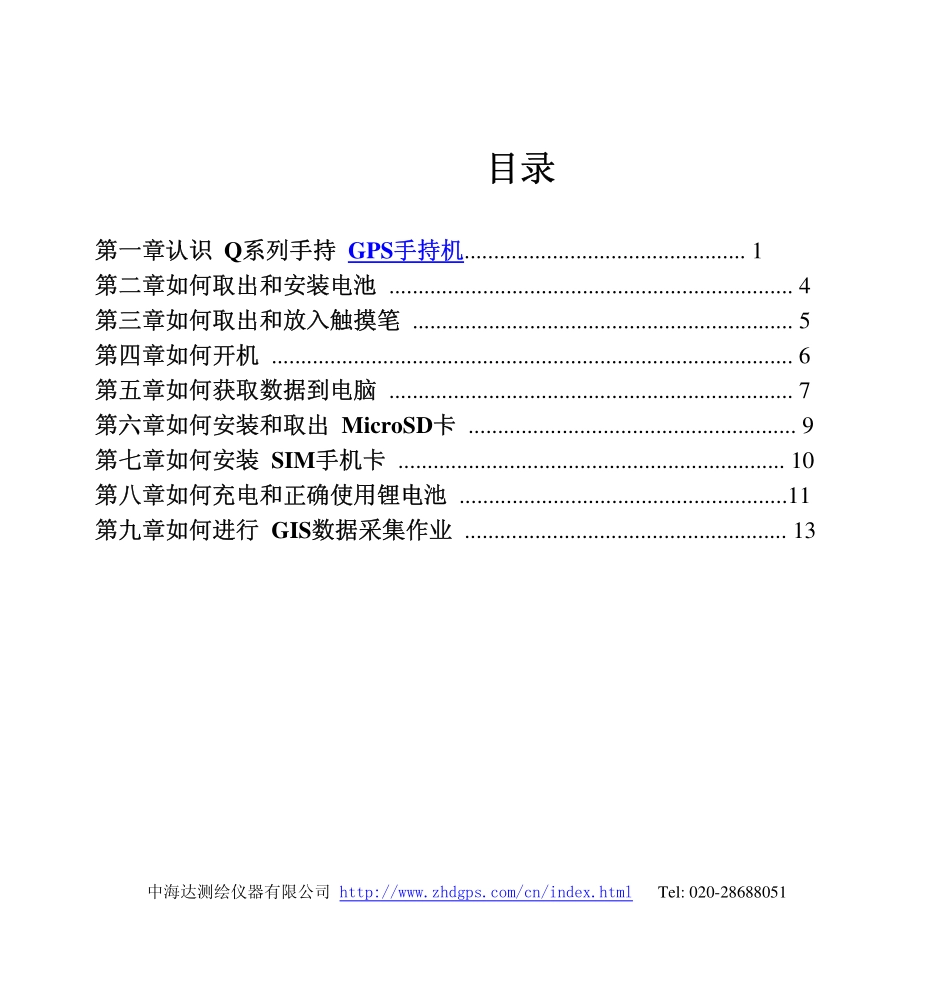

目录第一章认识Q系列手持GPS手持机................................................1第二章如何取出和安装电池.....................................................................4第三章如何取出和放入触摸笔.................................................................5第四章如何开机.........................................................................................6第五章如何获取数据到电脑.....................................................................7第六章如何安装和取出MicroSD卡........................................................9第七章如何安装SIM手机卡..................................................................10第八章如何充电和正确使用锂电池........................................................11第九章如何进行GIS数据采集作业.......................................................13中海达测绘仪器有限公司http://www.zhdgps.com/cn/index.htmlTel:020-28688051第一章认识Q系列手持GPS手持机通讯接口中海达测绘仪器有限公司http://www.zhdgps.com/cn/index.htmlTel:020-28688051背面(图1.2)摄像头中海达测绘仪器有限公司http://www.zhdgps.com/cn/index.htmlTel:020-28688051F1:功能键F2:功能键Esc:取消针对当前窗口的操作Ent:回车确认键方向键:切换按钮的焦点●:开机电源键/背光控制键(注:长按开机/背光键2秒以上关机;短按小于1秒开关背光。在无需背光支持的时候,请关闭背光节省电量,有利于延长手持机工作时间。)中海达测绘仪器有限公司http://www.zhdgps.com/cn/index.htmlTel:020-28688051第二章如何取出和安装电池1、取出电池:按照电池上三角箭头指示,轻抠塑料弹簧片,向上即可取出电池。2、安装电池:先放入电池无塑料弹簧片的一端,另一端向下轻按,听见有卡住的声音就表示安装成功。取出电池(图2.1)安装电池(图2.2)中海达测绘仪器有限公司http://www.zhdgps.com/cn/index.htmlTel:020-28688051第三章如何取出和放入触摸笔1、触摸笔位于手持机背面笔槽内,轻抠触摸笔笔帽,向上取出触摸笔。2、放入触摸笔时,笔帽向外,轻按直至笔帽顶端与手持机表面持平。注意:取出和放入时都不可用力过猛。图3.1中海达测绘仪器有限公司http://www.zhdgps.com/cn/index.htmlTel:020-28688051第四章如何开机1、按着“”1秒,手持机进入BIOS界面,松开按键后BIOS自动加载WinCE系统,这个过程约10秒钟,请耐心等候,如图4.1所示。2、加载完成后,WinCE系统已经运行,图4.2所示为WinCE系统桌面。WinCE桌面截图(图4.1)WinCE系统桌面(图4.2)中海达测绘仪器有限公司http://www.zhdgps.com/cn/index.htmlTel:020-28688051第五章如何获取数据到电脑1、安装MicrosoftActiveSync从附带的光盘(工具软件\连接程序\ActiveSync\)中,双击MSASYNC45.exe文件,按照指示完成安装。安装后,在电脑的“开始菜单”“程序”中,找到MicrosoftActiveSync运行。在菜单的“连接设置”中,设置“允许USB连接”,如图5.1所示。2、硬件连接先打开Q系列手持GPS手持机,进入WinCE系统,无需打开应用程序。使用数据线的串口连接手持机的串口,数据线的USB插头连接电脑的USB口。如图5.2所示。3、软件连接电缆连接好后,电脑的MicrosoftActiveSync提示正在连接,接着提示“是否需要建立合作关系”,选择“取消”即可。随后MicrosoftActiveSync有一个提示,按“确定”即可。这时已经连接成功。如果是首次连接,电脑提示需要安装驱动,根据电脑指引安装WinCE的驱动即可。驱动在附带光盘的“驱动程序\GIS手持机驱动\”中。4、下载数据点击MicrosoftActiveSync的“浏览”按钮,打开Q系列高精度GPS手持机的资源浏览器,图5.3所示,进入NandFlash\相关目录拷贝数据到电脑中即可。中海达测绘仪器有限公司http://www.zhdgps.com/cn/index.htmlTel:020-28688051(注:采集的数据必须存在NandFlash或MicroSD卡中,否则手持机重启后会丢失。)USB连接设置(图5.1)插座照片(图5.2)WinCE资源浏览器界面(图5.3)...
