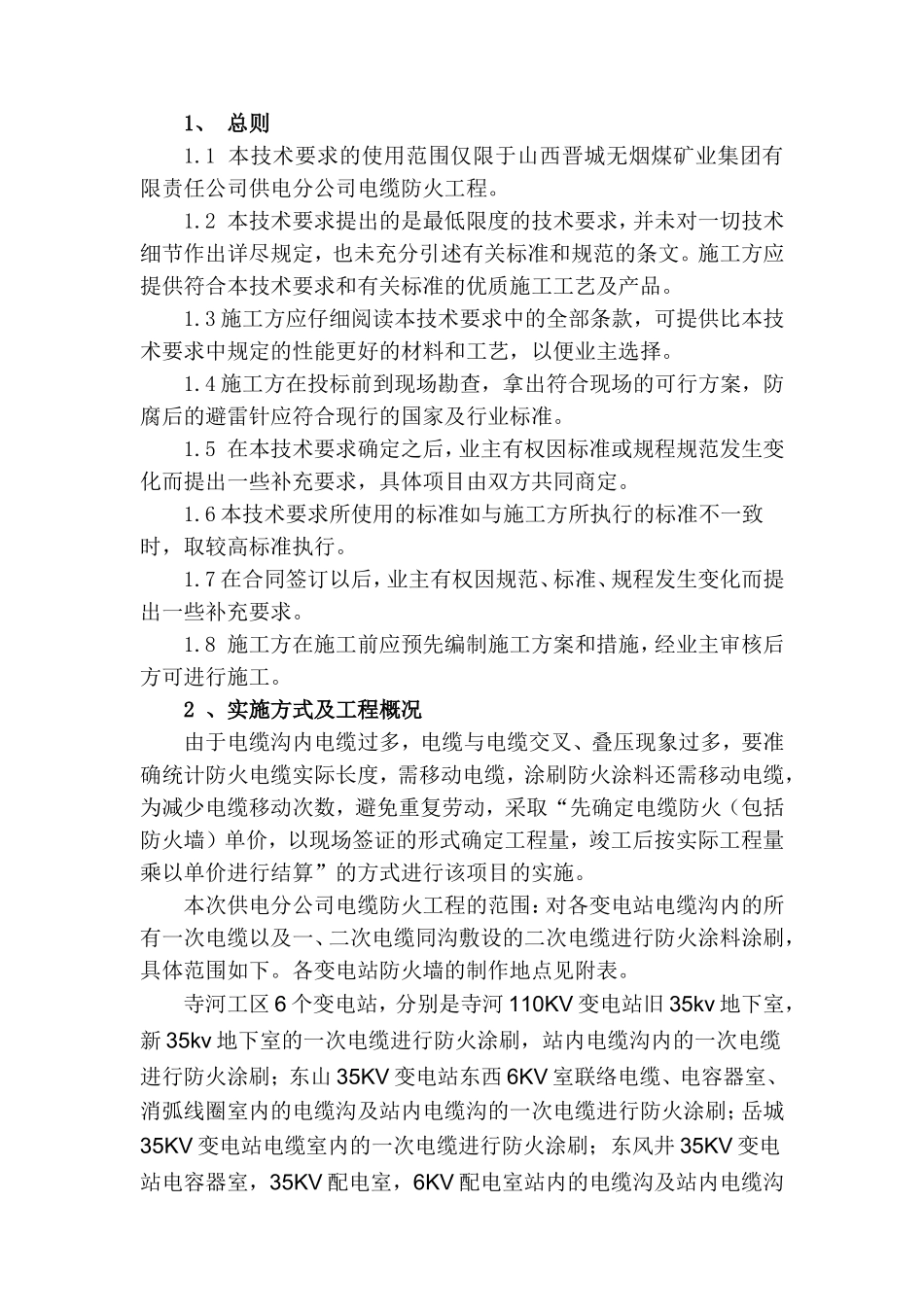

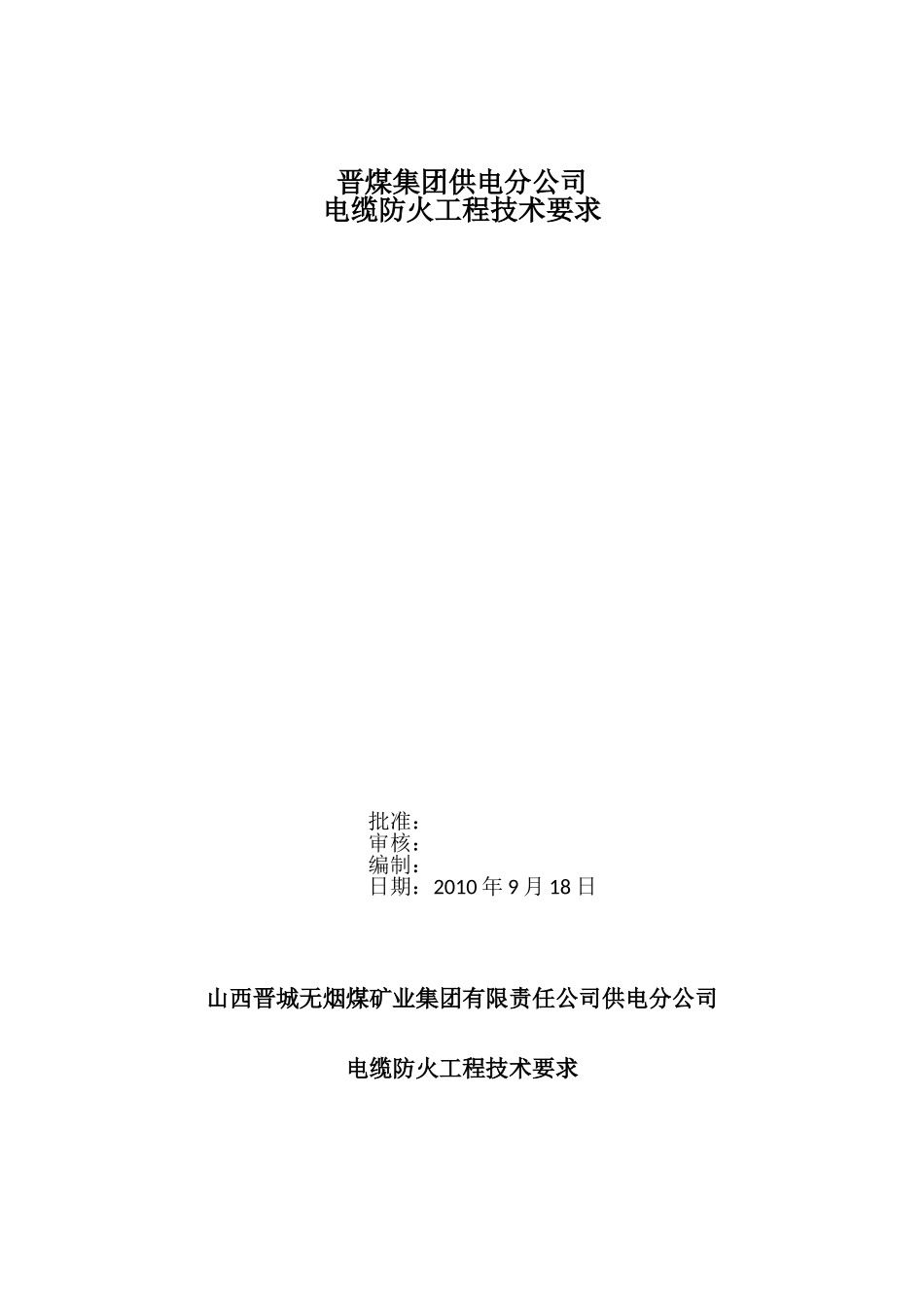

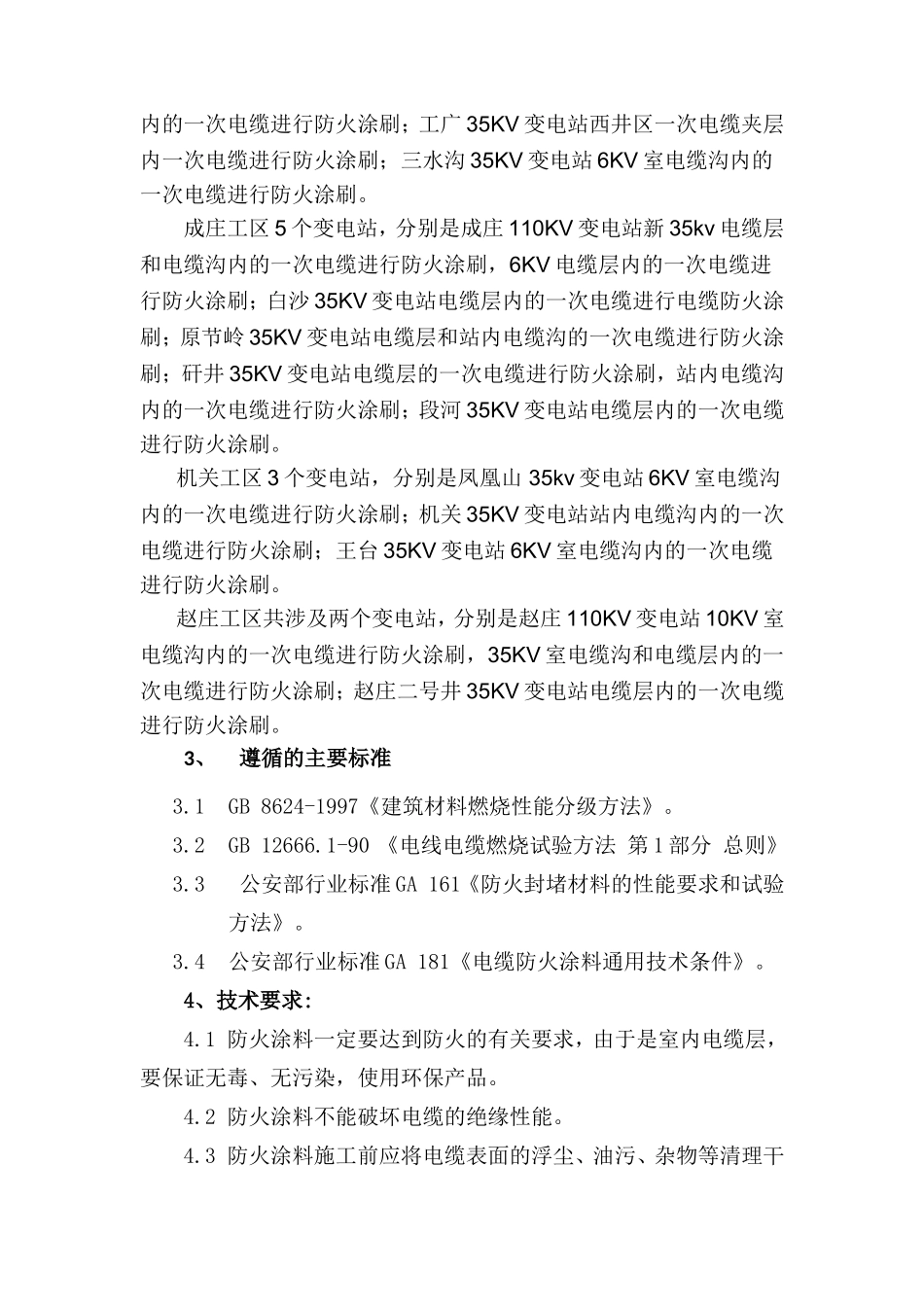

晋煤集团供电分公司电缆防火工程技术要求批准：审核：编制：日期：2010年9月18日山西晋城无烟煤矿业集团有限责任公司供电分公司电缆防火工程技术要求1、总则1.1本技术要求的使用范围仅限于山西晋城无烟煤矿业集团有限责任公司供电分公司电缆防火工程。1.2本技术要求提出的是最低限度的技术要求，并未对一切技术细节作出详尽规定，也未充分引述有关标准和规范的条文。施工方应提供符合本技术要求和有关标准的优质施工工艺及产品。1.3施工方应仔细阅读本技术要求中的全部条款，可提供比本技术要求中规定的性能更好的材料和工艺，以便业主选择。1.4施工方在投标前到现场勘查，拿出符合现场的可行方案，防腐后的避雷针应符合现行的国家及行业标准。1.5在本技术要求确定之后，业主有权因标准或规程规范发生变化而提出一些补充要求，具体项目由双方共同商定。1.6本技术要求所使用的标准如与施工方所执行的标准不一致时，取较高标准执行。1.7在合同签订以后，业主有权因规范、标准、规程发生变化而提出一些补充要求。1.8施工方在施工前应预先编制施工方案和措施，经业主审核后方可进行施工。2、实施方式及工程概况由于电缆沟内电缆过多，电缆与电缆交叉、叠压现象过多，要准确统计防火电缆实际长度，需移动电缆，涂刷防火涂料还需移动电缆，为减少电缆移动次数，避免重复劳动，采取“先确定电缆防火（包括防火墙）单价，以现场签证的形式确定工程量，竣工后按实际工程量乘以单价进行结算”的方式进行该项目的实施。本次供电分公司电缆防火工程的范围：对各变电站电缆沟内的所有一次电缆以及一、二次电缆同沟敷设的二次电缆进行防火涂料涂刷，具体范围如下。各变电站防火墙的制作地点见附表。寺河工区6个变电站，分别是寺河110KV变电站旧35kv地下室，新35kv地下室的一次电缆进行防火涂刷，站内电缆沟内的一次电缆进行防火涂刷；东山35KV变电站东西6KV室联络电缆、电容器室、消弧线圈室内的电缆沟及站内电缆沟的一次电缆进行防火涂刷；岳城35KV变电站电缆室内的一次电缆进行防火涂刷；东风井35KV变电站电容器室，35KV配电室，6KV配电室站内的电缆沟及站内电缆沟内的一次电缆进行防火涂刷；工广35KV变电站西井区一次电缆夹层内一次电缆进行防火涂刷；三水沟35KV变电站6KV室电缆沟内的一次电缆进行防火涂刷。成庄工区5个变电站，分别是成庄110KV变电站新35kv电缆层和电缆沟内的一次电缆进行防火涂刷，6KV电缆层内的一次电缆进行防火涂刷；白沙35KV变电站电缆层内的一次电缆进行电缆防火涂刷；原节岭35KV变电站电缆层和站内电缆沟的一次电缆进行防火涂刷；矸井35KV变电站电缆层的一次电缆进行防火涂刷，站内电缆沟内的一次电缆进行防火涂刷；段河35KV变电站电缆层内的一次电缆进行防火涂刷。机关工区3个变电站，分别是凤凰山35kv变电站6KV室电缆沟内的一次电缆进行防火涂刷；机关35KV变电站站内电缆沟内的一次电缆进行防火涂刷；王台35KV变电站6KV室电缆沟内的一次电缆进行防火涂刷。赵庄工区共涉及两个变电站，分别是赵庄110KV变电站10KV室电缆沟内的一次电缆进行防火涂刷，35KV室电缆沟和电缆层内的一次电缆进行防火涂刷；赵庄二号井35KV变电站电缆层内的一次电缆进行防火涂刷。3、遵循的主要标准3.1GB8624-1997《建筑材料燃烧性能分级方法》。3.2GB12666.1-90《电线电缆燃烧试验方法第1部分总则》3.3公安部行业标准GA161《防火封堵材料的性能要求和试验方法》。3.4公安部行业标准GA181《电缆防火涂料通用技术条件》。4、技术要求:4.1防火涂料一定要达到防火的有关要求，由于是室内电缆层，要保证无毒、无污染，使用环保产品。4.2防火涂料不能破坏电缆的绝缘性能。4.3防火涂料施工前应将电缆表面的浮尘、油污、杂物等清理干净，待表面干燥后方可进行防火涂料的施工，喷涂要均匀。4.4控制室、开关室、计算机室等通往电缆夹层、隧道、穿越楼板、墙壁、柜、盘等处的所有电缆孔洞和盘面之间的缝隙(含电缆穿墙套管与电缆之间缝隙)必须采用合格的不燃或阻燃材料封堵。4.5电缆防火涂料的原料不应使用苯类溶剂。4.6要求均匀涂刷不露底。4.7电缆防火涂料可采用刷涂或喷涂方法施工，并能在自然环境条件...
