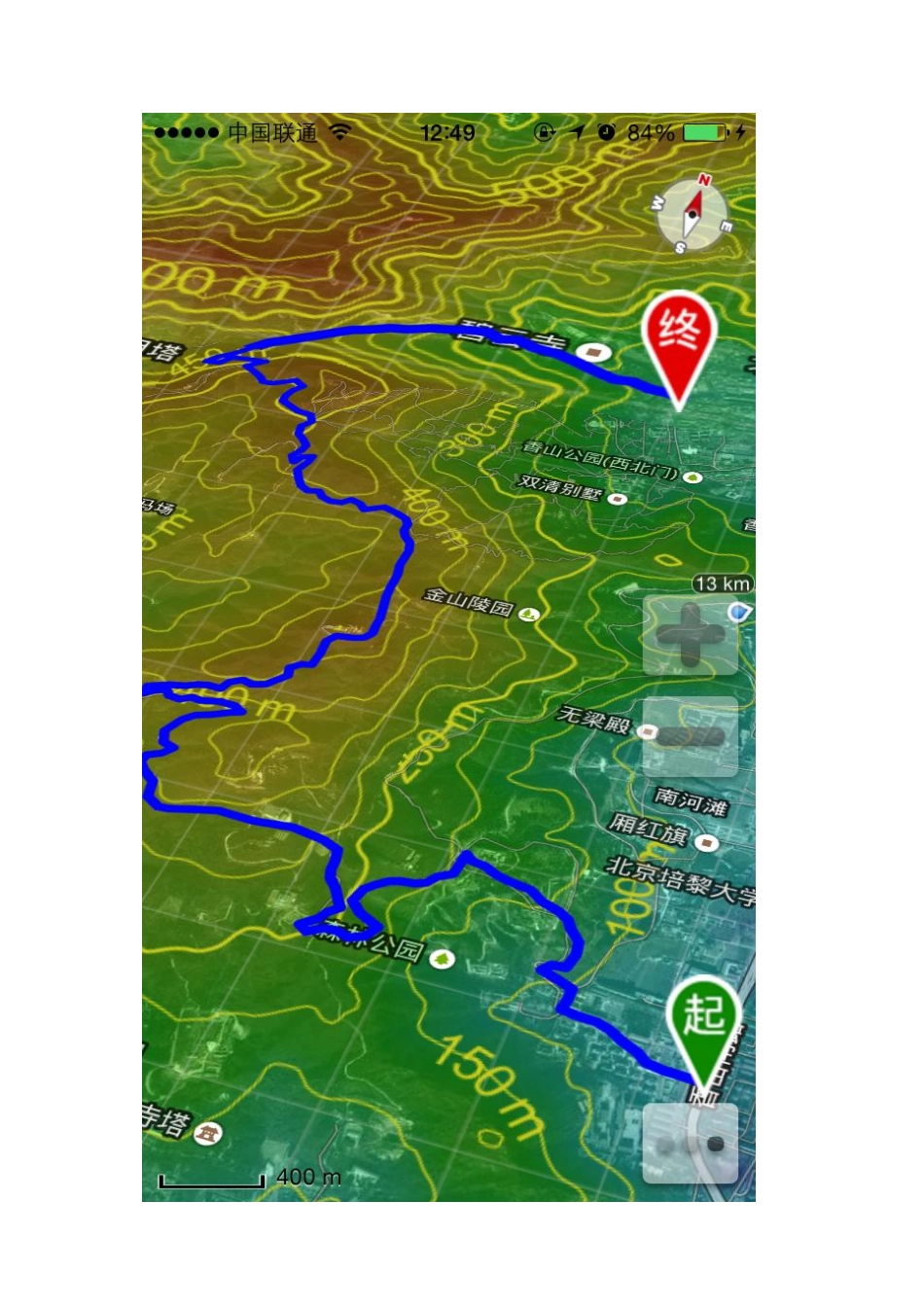

手把手教你制作IPhone户外徒步地图我是一个GIS科班毕业生，户外徒步比较业余，但没事喜欢倒腾地图。最近想去香山看看红叶，借着网络上的资源和学习前辈的经验，自给做了一个Iphone上能用的户外徒步地图，和大家一起分享分享。先来上个图：优势相比之前在手持机上的制图方法的优势在于：1.DEM晕渲图叠加影像，不仅能一目了然山体情况，也能通过详细的卫星影像给自己提供地标参照。不用来回切换不同地图来看顾此失彼。2.用矢量等高线在Tilemill中渲染切片，可以自由定义等高线样式，同时也能满足在不同比例尺显示不同细节的要求，不会出现缩小看到锯齿，放大看不清的问题。同时切片数据平滑了使用性能，不会一次要加载很大面积的等高线导致卡机。3.对于我这种没手持机的小驴，可以用手机看到差不多的地图。地图结构这个地图呢主要分了5层：1.谷歌卫星影像作为最底层的地图。2.AsterGDEM2生成的晕渲图，叠加在影像之上。3.AsterGDEM2生成的等高线。4.谷歌地图的地标层。5.徒步路线和标注层。实现方式：谷歌卫星影像和地标层是在线加载的，也可以离线缓存。AsterGDEM2的晕渲图和等高线是离线的Mbtiles格式的瓦片地图。徒步路线是通过【跟我走-自制路线分享】iosapp画出来的。最终这一切都在【地图加加】iosapp中加载显示出来。制作的步骤：1.AsterGDEM2数据下载，GlobalMapper配准，输出矢量等高线shape数据和栅格的GeoTiff晕渲图2.Mapbox的Tilemill配置等高线样式，加载晕渲图并切图转换为Mbtiles数据3.【跟我走】iosapp手绘香山徒步路线并导出kmz4.【地图加加】配置谷歌影像和地标，并加载路线kmz、等高线、晕渲图。相关数据和工具介绍：【AsterGDEMV2】数据（我一般是在这个地址下载）http://gdem.ersdac.jspacesystems.or.jp/search.jsp【GlobalMapper】一个强大的GIS地图软件，这里我们主要用来对DEM数据进行配准、渲染和导出。Mapbox的【Tilemill】，可以按照自己需要配置样式，并渲染出MBtiles格式的地图。https://www.mapbox.com/tilemill/【跟我走】iosapp可以在手机上手绘徒步路线并导出kmz/gpx。https://itunes.apple.com/cn/app/id917066259【地图加加】Iosapp可以在手机上加载在线地图和离线地图https://itunes.apple.com/cn/app/id438868200下面我来说说怎么一步步的做出这样的地图：一、等高线数据配准、晕渲图渲染、矢量等高线导出。1.DEM数据下载，我们这里选用的是AsterGDEMV2的数据。根据香山所处位置总共下载了四块数据。2.解压后，通过globalmapper打开这四个块的数据，然后导出为DEM格式，由于我们只需要香山部分的数据，所以在导出时，在Drawbox中选取香山这一块即可。（这部分和之前很多前辈介绍的方法相同，我就不详细说了，可以参考http://blog.163.com/djy_zxh/blog/static/34269441201210213549637/）3.再次打开刚才导出的香山这块的DEM，下面我们需要对这一块做几件事情：a.配准（因为我们最终会在火星坐标系地图上显示，所以我们需要将DEM偏移到火星坐标系上）点击图层控制，右键选择DEM图层，并点击右键，选择：Rectify（配准），选择后会弹出如下窗口：具体的配准过程可以参考前辈的文章http://www.doyouhike.net/forum/comm_nav/1014375,0,0,0.htmlb.生成等高线方法与前辈们的方法相同，参考：http://blog.163.com/djy_zxh/blog/static/34269441201210213549637/c.设置投影（这里不同的是我们不需要改成UTM50的投影，还是使用平面经纬度投影，单位为度）点击设置按钮在弹出的设置窗口，选择投影，这里投影我们还是保留原有的平面经纬度投影，只是把单位改成dgreed.添加格网（这里由于单位变了，所以设置格网宽度例如500m，就会改成0.005度）继续在设置窗口中选择“General”一般。选择CurrentProjection，在custom中输入0.005完成后格网如下效果：e.导出，与以往不同的是，这里我们将等高线和晕渲图分开导出。等高线导出为矢量shape格式，晕渲图导出为栅格图。导出等高线，从菜单上点击文件(files)→导出矢量数据格式（ExportVectorFormat...）然后显示如下界面在下拉菜单中选择Shapefile点击下一步后，在shapefile导出设置中勾选导出线，并输入导出...
