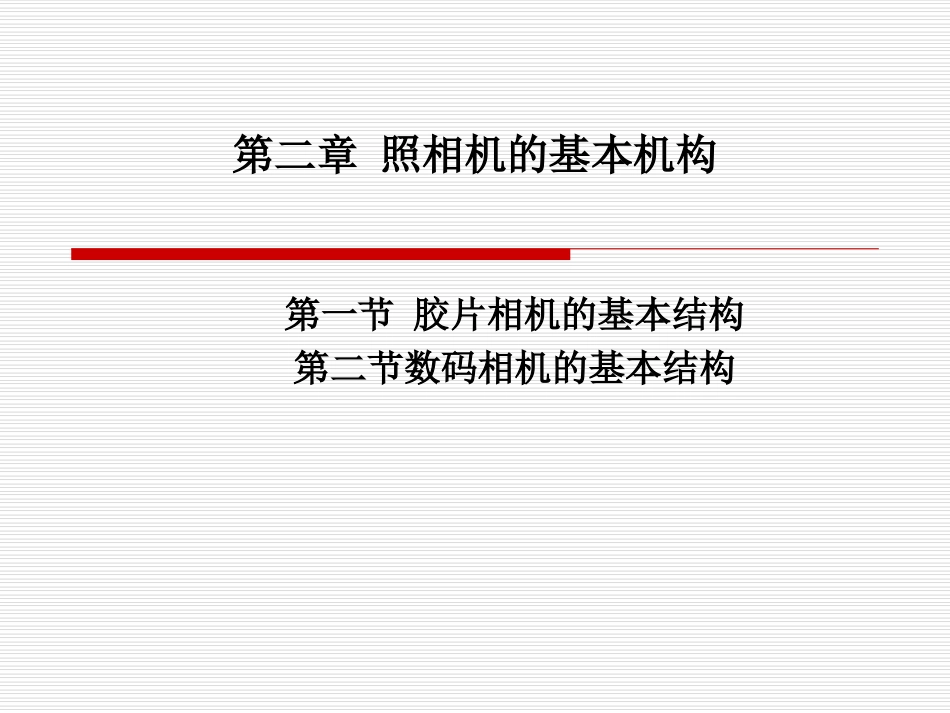

第二章 照相机的基本结构VIP免费

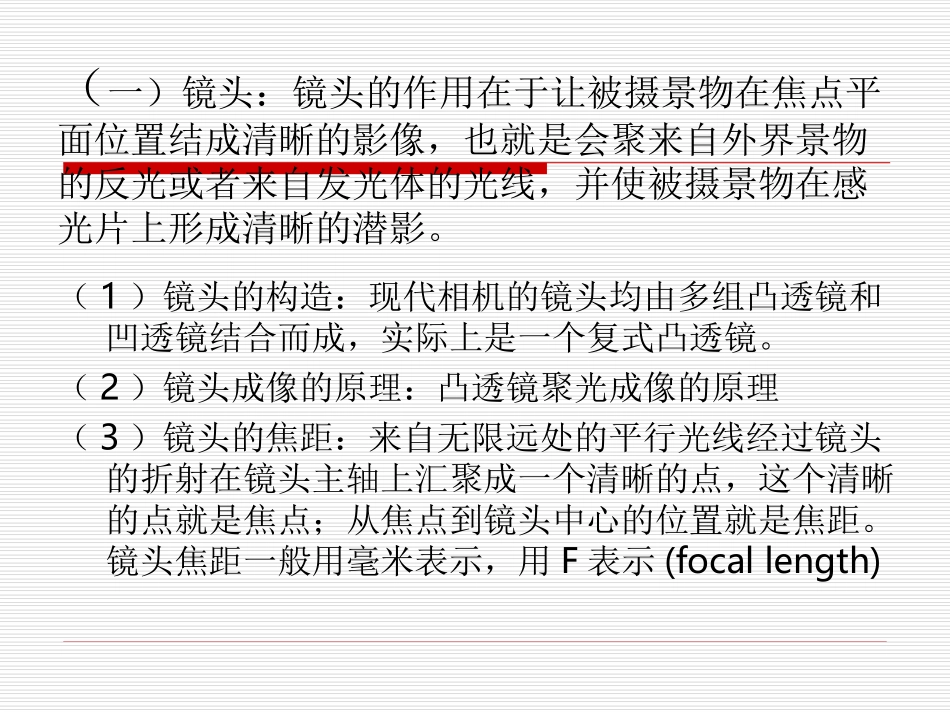

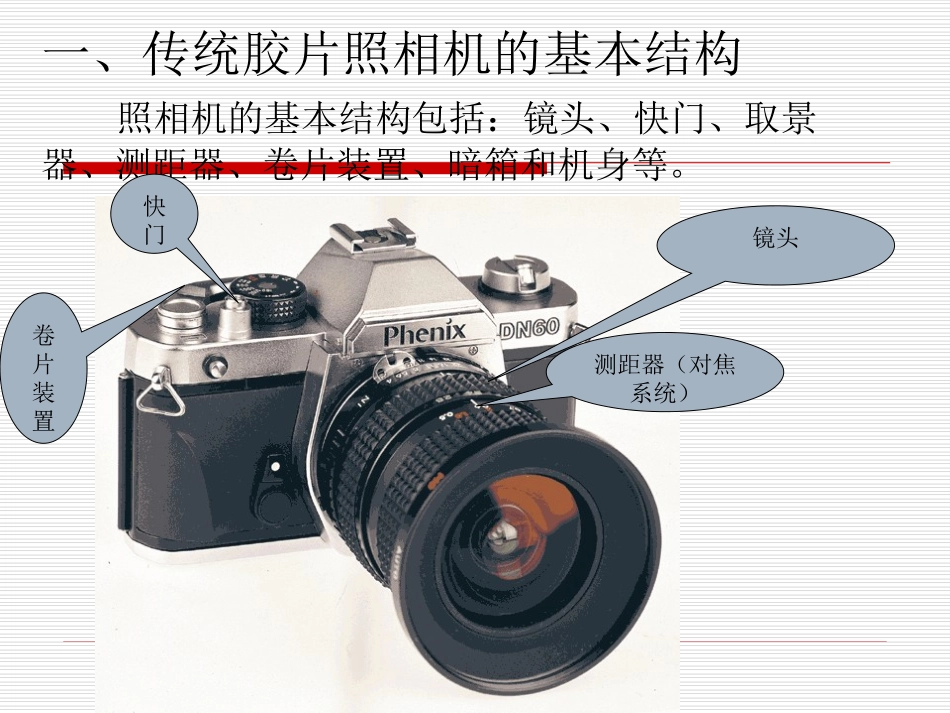

第二章照相机的基本机构第一节胶片相机的基本结构第二节数码相机的基本结构一、传统胶片照相机的基本结构照相机的基本结构包括：镜头、快门、取景器、测距器、卷片装置、暗箱和机身等。测距器（对焦系统）镜头快门卷片装置（一）镜头：镜头的作用在于让被摄景物在焦点平面位置结成清晰的影像，也就是会聚来自外界景物的反光或者来自发光体的光线，并使被摄景物在感光片上形成清晰的潜影。（1）镜头的构造：现代相机的镜头均由多组凸透镜和凹透镜结合而成，实际上是一个复式凸透镜。（2）镜头成像的原理：凸透镜聚光成像的原理（3）镜头的焦距：来自无限远处的平行光线经过镜头的折射在镜头主轴上汇聚成一个清晰的点，这个清晰的点就是焦点；从焦点到镜头中心的位置就是焦距。镜头焦距一般用毫米表示，用F表示(focallength)镜头焦距的长短影响其成像的大小：在相同距离拍摄时焦距长的镜头成像大，焦距短的镜头成像小。物距：在镜头成像中，从被摄物体到镜头中心的距离。像距：从镜头中心至所成影像间的距离。（物距远则像距近，物距近则像距远）镜头中心焦点焦距F镜头中心物距像距凸透镜的成像公式：1/u+1/v=1/f从上述公式可以看出：当固定焦距镜头拍摄时候，物距大，则像距小，影像就小；物距小，则像距大，影像就大。思考题：如果我想在物距不变的情况下，拍摄大影像应该怎么办？（4）镜头的口径和光圈系数<1>镜头的感光能力强弱与光孔大小（以光束直径来表示）和镜头的焦距长短之间存在一种比例关系，用公式表示如下：镜头的感光能力=镜头焦距/光束直径数值越小，孔径越大，感光能力越强，也就是说通光亮在相同时间内越多，这样的镜头即使在微弱条件下拍摄，也能使感光胶片获得充足的光线。镜头的感光能力都标在镜头的前方。<2>光圈系数相对口径：尽管光圈的有效口径是固定不变的，但是随着光圈的开大或缩小，实际的通光口径大小却在相应地改变，这种可变的口径称作相对口径。相对孔径的大小用光圈系数来表示。光圈系数也称为f系数。f系数表示的是焦距与镜头相对口径的比值，用公式表示如下：f系数=焦距/相对口径f系数的标法为：1.2(1.4)22.845.68111622f系数标法的特点：（1）数字的大小与镜头相对口径的大小成反比，也就是说数字越小，其相对口径越大，通光量越多。（2）每相邻两极光圈系数之间的通光效率相差一倍。f/2是f/2.8的2倍。（3）每相邻两级光圈系数之间的关系是2的平方根倍的关系。镜头的光圈系数均标在镜头的调焦环上。（二）快门1、快门的作用：控制光线在感光片上的停留时间的长短，对动体摄影而言，它就是用来抓取动态、使动体在胶片上结成清晰的影像的保证。2、快门速度：单位是秒，现代照相机可以提供慢至数秒快至千分之一秒的多级快门速度。快门打开时间越长，胶片的曝光时间越多，反之，越少。相邻两极快门速度的曝光相差一倍。3、现代相机还有B门（用于长时间曝光）。按动打开快门，松手关闭快门。此外，还用自动曝光的A档和P档。4、快门的分类（1）按快门在相机的位置来分：镜间快门和焦平快门两种。（2）按照快门的构造和操作方式不同，又可以将快门分为机械式、电子式、程序式。镜间快门：位于镜头的中间，光圈之前。一般由3片到5片薄钢片组成，可以同时开合，通过开合的快慢来控制曝光时间。镜间快门的优点：使用任何一级快门速度都能使整个胶片同时曝光，在使用闪光灯拍摄时不受闪光同步的限制，使用镜间快门拍摄动体，还不会产生变形现象。镜间快门的缺点：受机械力的限制，快门速度不能很高，不超过1/1000秒。最大缺点是当使用大光圈、高速度的曝光组合时，其实际光通量减少。因为在快门开启和闭合之前，其通光光口径都很小。从而影像了光通量。当光圈变小时，这种现象便会消失。焦平快门：位于焦点平面的位置，紧挨在感光片的前面，由不透光的帘布或者金属帘片组成，通过帘片间的裂口来控制曝光时间。焦平快门的优点：第一、可以达到较高的快门速度，一般在1/1000以上，最高可以达1/10000以上。第二、可以用来抓拍及其高速的动体。焦平快门的缺点：（1）在使用高速快门时，动体的影像会变形，而且动体运动速度越快，影像变形的程度越高。（2）闪光...
