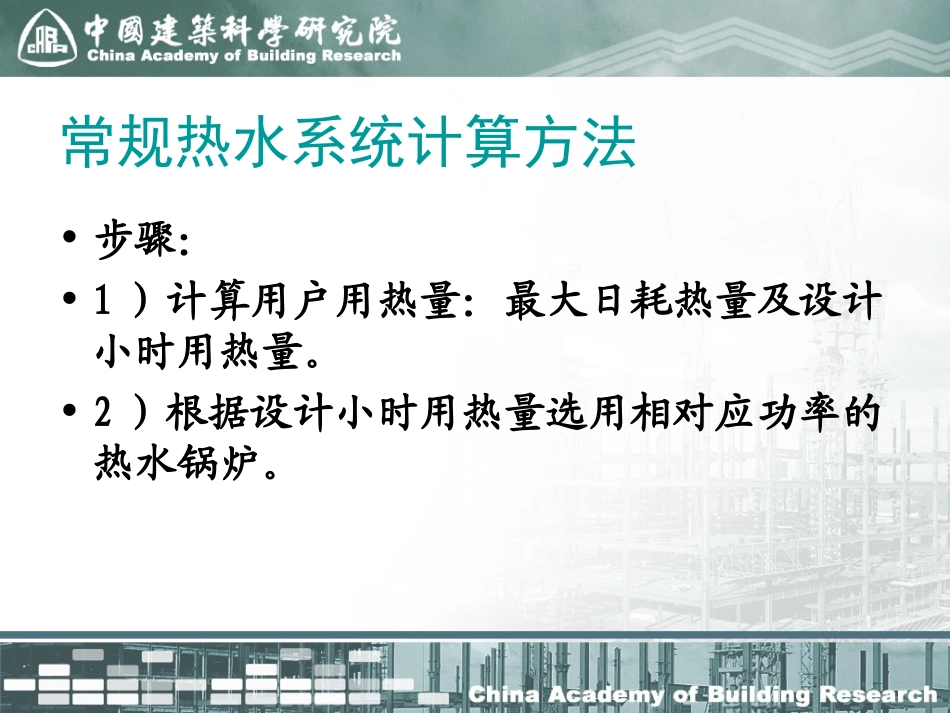

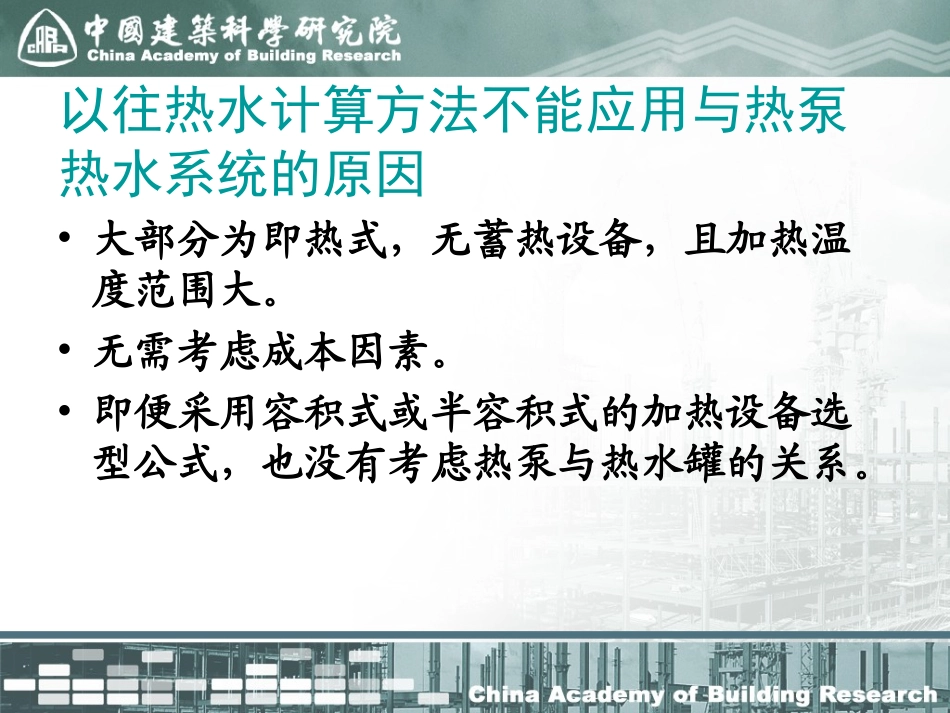

热泵热水系统计算与选型空调所袁东立常规热水系统计算方法•步骤：•1）计算用户用热量：最大日耗热量及设计小时用热量。•2）根据设计小时用热量选用相对应功率的热水锅炉。以往热水计算方法不能应用与热泵热水系统的原因•大部分为即热式，无蓄热设备，且加热温度范围大。•无需考虑成本因素。•即便采用容积式或半容积式的加热设备选型公式，也没有考虑热泵与热水罐的关系。热泵热水计算理念及其他修订•热泵加热量+蓄热设备蓄热量=设计小时用热量。•新的热水设计规程对原有热水的设计规范的修订：•1）不再规定不同出水温度的热水定额，全部统一为出水温度60℃。•2）设计变化系数Kh随冷水温度（新增）、建筑功能变化而变化。热泵热水计算步骤•1）计算最大日热水量、设计小时热水量，和最大日平均秒耗热量及最大设计小时热水量。•2）计算热泵机组制热量。•3）计算设计小时平均秒耗热量。•4）计算贮热设备容积。•5）校核。计算整体思路•用最高日平均耗热量来确定热泵机组大小。•在设计小时状态下，用设计小时最大秒耗热量扣除热泵主机的输出功率，即为热水罐的输出热水能力。最高日热水量和最高日平均秒耗热量•最高日热水量：•Qr=mqr／1000Qr-最高日热水量（m／d）；m-用水计算单位数（人数或床位数）；qr-热水用水定额（L/人·d或L/床·d）。•最高日平均秒耗热量：•Qd＝QrCρr(tr-tL)/(24×3600)C-水的比热，C＝4187（J/kg·℃）；ρr-热水密度（kg/L）;tr-设计热水温度（℃）;tL-设计冷水温度（℃）。热泵机组制热量•热泵机组制热量公式：•Qg＝k1Qd/T1•Qg-热泵机组设计小时供热量（kW）；T1-热泵机组设计工作时间（h）。T1应根据用水规律、低温热源情况和系统经济性等因素综合考虑确定。全日供水时建议取12～20（h），定时供水时T1由设计人定K1-安全系数，可取K1＝1.05～1.10。设计小时热水量计算•设计小时热水量分定时和全日制两种：•全日制：Qrh＝mKhqr/24000Qrh-设计小时热水量（m3/h）；kh-小时变化系数。•定时：Qrh=Σqhn0b/1000Qrh-设计小时热水量（m/h）qh-卫生器具的小时用水定额（L／h）；n0-同类型卫生器具数（人数或床位数）；b-卫生器具的同时使用系数，住宅、旅馆院、疗养院病房、卫生间内浴盆或淋浴器可按70％～100％计，其他器具不计设计小时秒耗热量•Qh=QrhCρr(tr-tl)/3600•式中Qh－设计小时平均秒耗热量（kW）。•取ρr＝1kg/L，代入C值并换算单位后，则为：•Qh=1.163Qrh(tr-tl)贮热设备容积计算•贮热设备容积计算公式：•（Qh-Qg）T•Vr≥•1.163·η（tr-tL）ρr校核•校核蓄热时间－T2•T2≥1.163·Vr（tr-tL）ρr/Qg•建议T2≤12小时收录该计算方法的书目•《CECS222：2007小区集中生活热水供应设计规程》：主要参考热水量计算方法。•《06SS127：热泵热水系统设计与安装》：主要参考热泵及其他设备选型计算。
