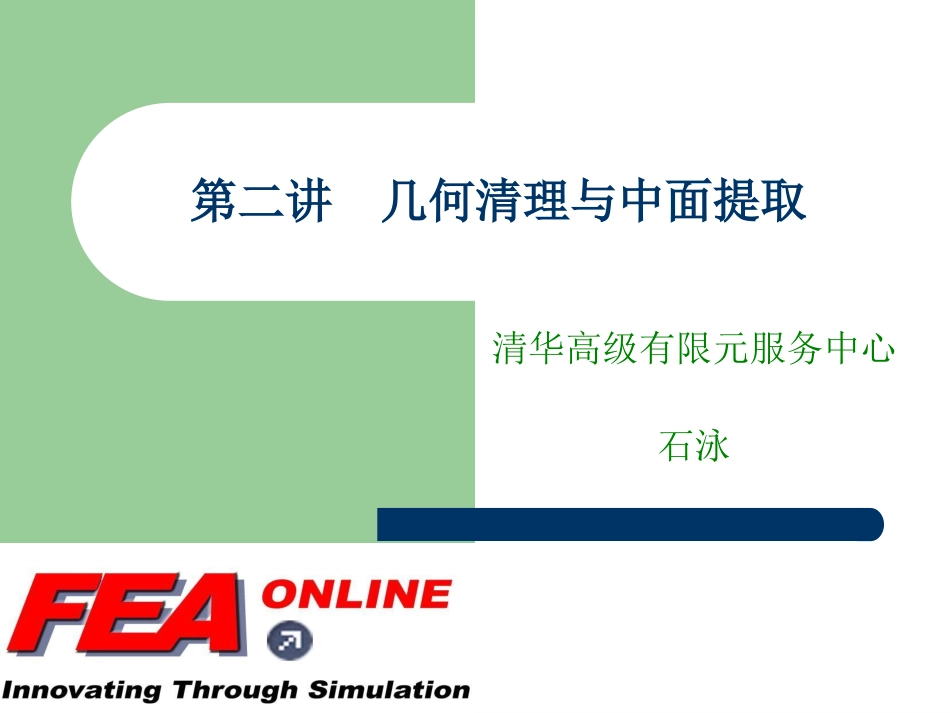

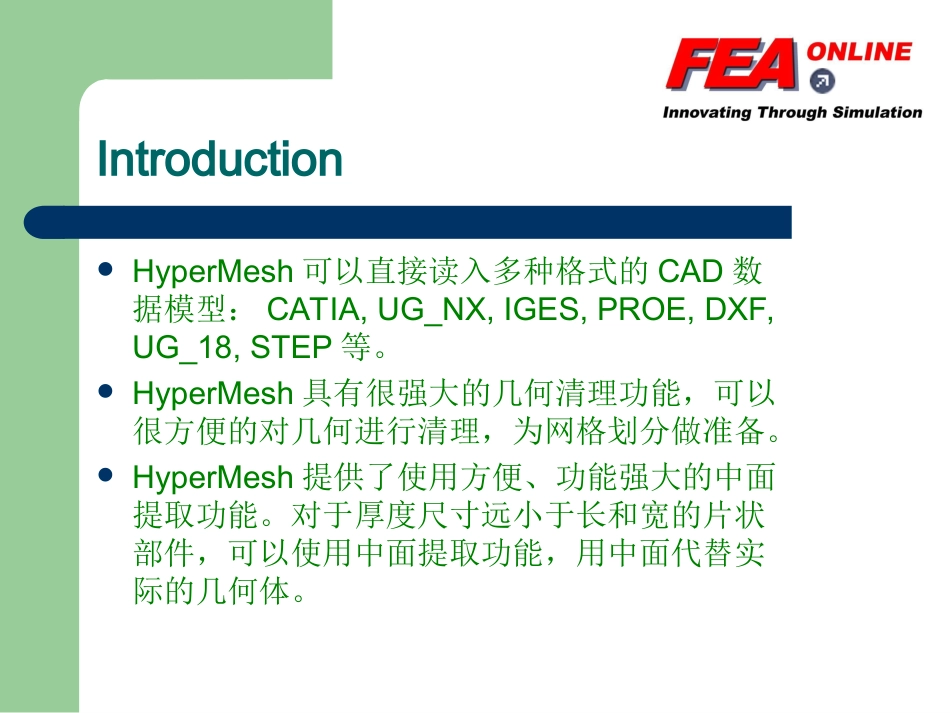

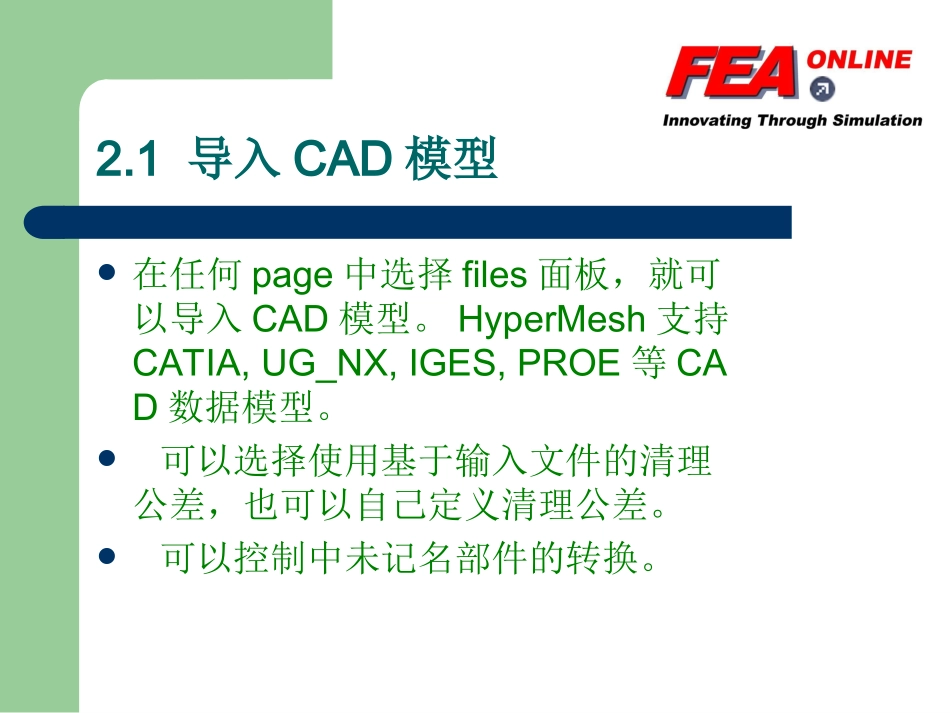

第二讲几何清理与中面提取清华高级有限元服务中心石泳IntroductionHyperMesh可以直接读入多种格式的CAD数据模型：CATIA,UG_NX,IGES,PROE,DXF,UG_18,STEP等。HyperMesh具有很强大的几何清理功能，可以很方便的对几何进行清理，为网格划分做准备。HyperMesh提供了使用方便、功能强大的中面提取功能。对于厚度尺寸远小于长和宽的片状部件，可以使用中面提取功能，用中面代替实际的几何体。2.1导入CAD模型在任何page中选择files面板，就可以导入CAD模型。HyperMesh支持CATIA,UG_NX,IGES,PROE等CAD数据模型。可以选择使用基于输入文件的清理公差，也可以自己定义清理公差。可以控制中未记名部件的转换。2.1导入CAD模型HyperMesh支持UG，包括装配信息，在单独的窗口里打开一个部件浏览器，显示UG装配体的部件层次。在部件浏览器中表示装配包含焊接信息和哪些部件用中面表示。2.1导入CAD模型清理公差用于决定两个平面边界是否相同，或者两个平面顶点是否相同。如果使用自动计算给出的值，那这个值默认为转换器内部给出值的100倍。如果想指定不同的值，那么指定值必须大于默认值。增大清理公差会带来一系列问题。2.2几何清理—Introduction在进行有限元网格划分时，经常会遇到以下几种问题：导入曲面数据时，有时存在缝隙、重叠、错位等缺陷，这会影响网格质量。因为生产的需要，CAD模型中通常会包含某些细微特征，例如曲面和边的倒圆，小孔，在进行分析时如果准确模拟这些特征，需要用到很多小单元，导致求解时间不必要的过长。边界错位经常引起网络扭曲，导致单元质量不高，求解精度差。2.2几何清理—Introduction通过消除错位和小孔，压缩相邻曲面之间的边界，消除不必要的细节，就能提高整个划分网格的速度和质量。2.2几何清理—Introductiongeometrycleanup和defeature面板用于划分网格前的曲面几何清理。geometrycleanup面板可以消除一些未对准的情况，可以抑制（suppress）两个相邻表面的边界。defeature面板用于修剪表面，找到并删除小孔，还可以找到并去除表面和表面边界上的倒角。2.2几何清理—表面边界的拓扑显示在拓扑显示模式中，表面边界根据它们与相邻表面的连通状态不同而用不同颜色显示。红色边表示自由表面边界，属于单个表面。绿色表面边界由两个邻近表面所共有。黄色边代表共享边界，是三个或三个以上表面所共享的表面边界。深蓝色边代表压缩边界，压缩边界表示被网格自动划分器忽略的表面边界。2.2几何清理—表面边界的拓扑显示2.2几何清理—GeometryCleanupgeometrycleanup面板可以消除一些未对准的情况，可以抑制（suppress）两个相邻表面的边界。GeometryCleanup面板有三个子面板：edges,surfaces和fixedpoints.2.2几何清理—GeometryCleanupEdgessubpanel用来改变表面边界之间的连通性状态，有四种不同的工具：toggle,replace,(un)suppress和equivalence。•toggle可以很方便地转换单个边界的形式。•replace可以将两个自由边界合并成一个共享边界。•(un)suppress可以同时压缩或者释放大量选中边界。•equivalence可以在相邻表面之间将自由边界转换成共享边界。2.2几何清理—GeometryCleanupsurfacessubpanel包含识别和消除重复表面的工具，通过特点组织表面，可以移动面到另外一个表面。fixedpointssubpanel可以添加、去除、抑制或者释放固定点。在进行网格划分时，将强制在固定点放置节点2.2几何清理—defeaturepaneldefeature面板用于修剪表面，找到并删除小孔，还可以找到并去除表面和表面边界上的倒角。2.2几何清理—defeaturepanel该面板上有五个子面板trimlines,pinholes,surffillets,edgefillets和trimintersect.Trimlines可以删除被剪切到曲面内的线。Pinholes用于查找和删除曲面内的孔。Surffillets用于消除曲面倒圆或两个非共面曲面之间的过渡圆滑曲面。Edgefillets用于删除曲面自由边上的任何倒圆。Trimintersect功能与Edgefillets类似，只是需要通过点击边来确定切点。2.2几何清理—练习2.1raw_iges_data.iges2.3中面提取—IntroductionHyperMesh提供了方便快捷的中面提取功能，通过这...
