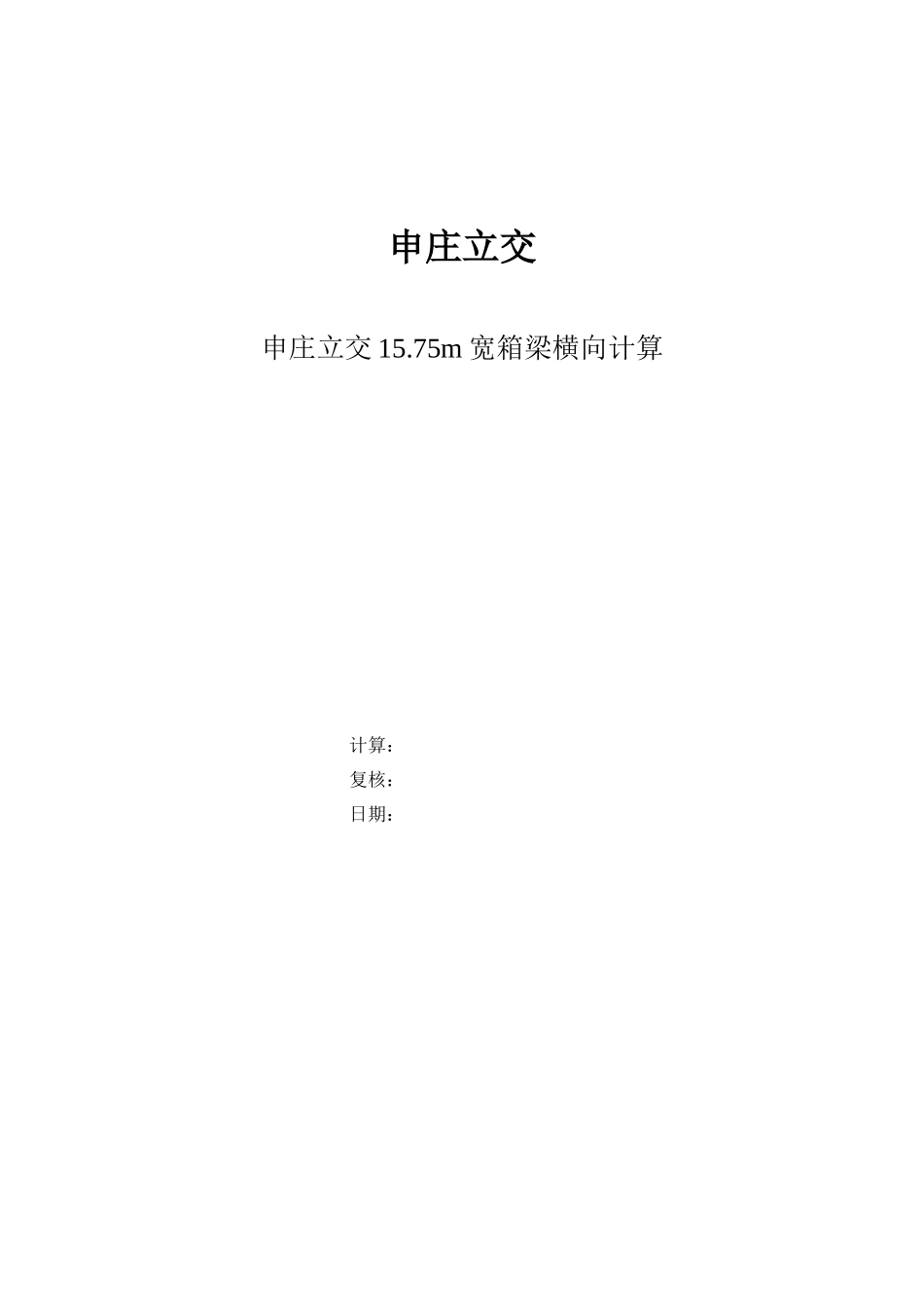

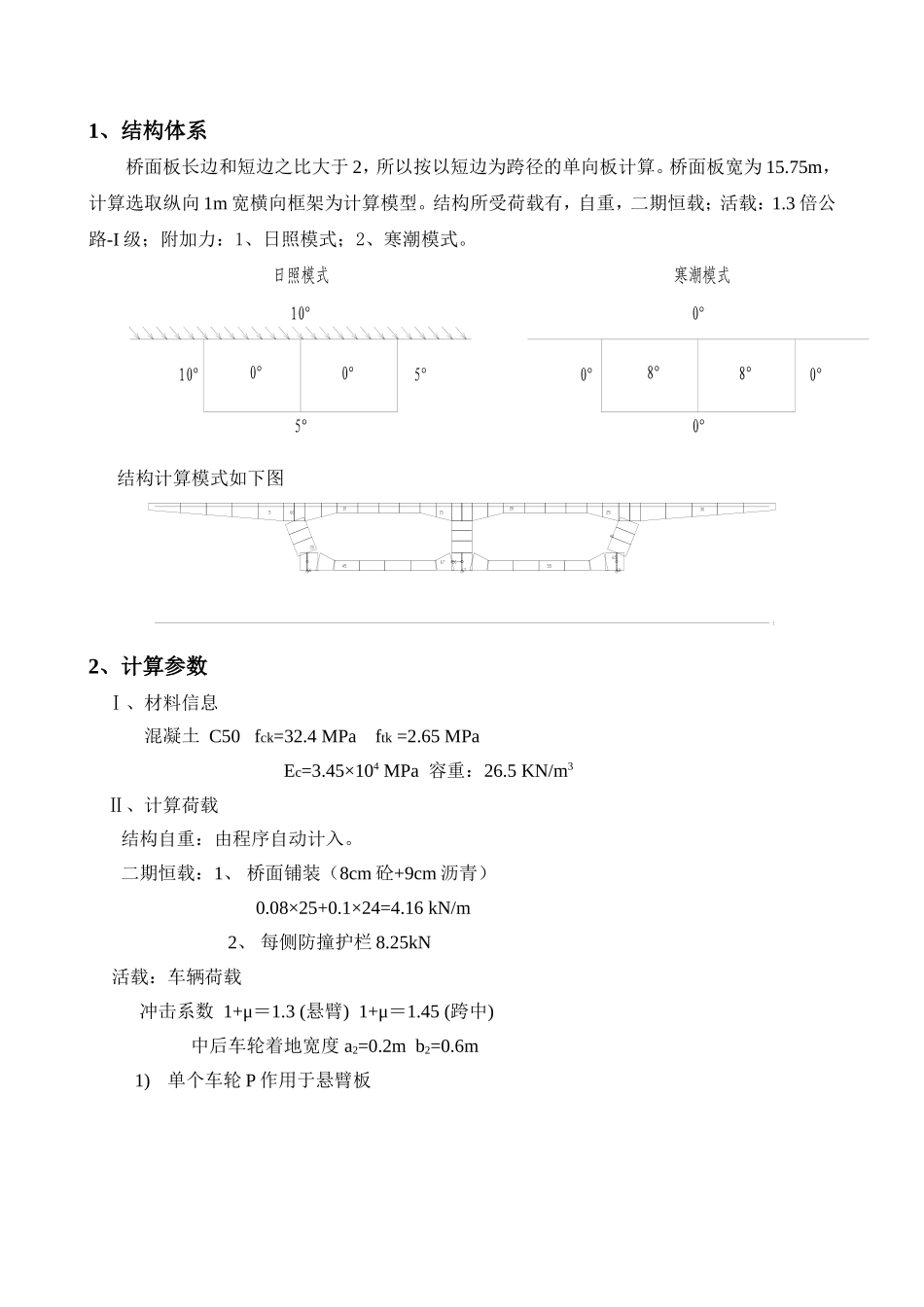

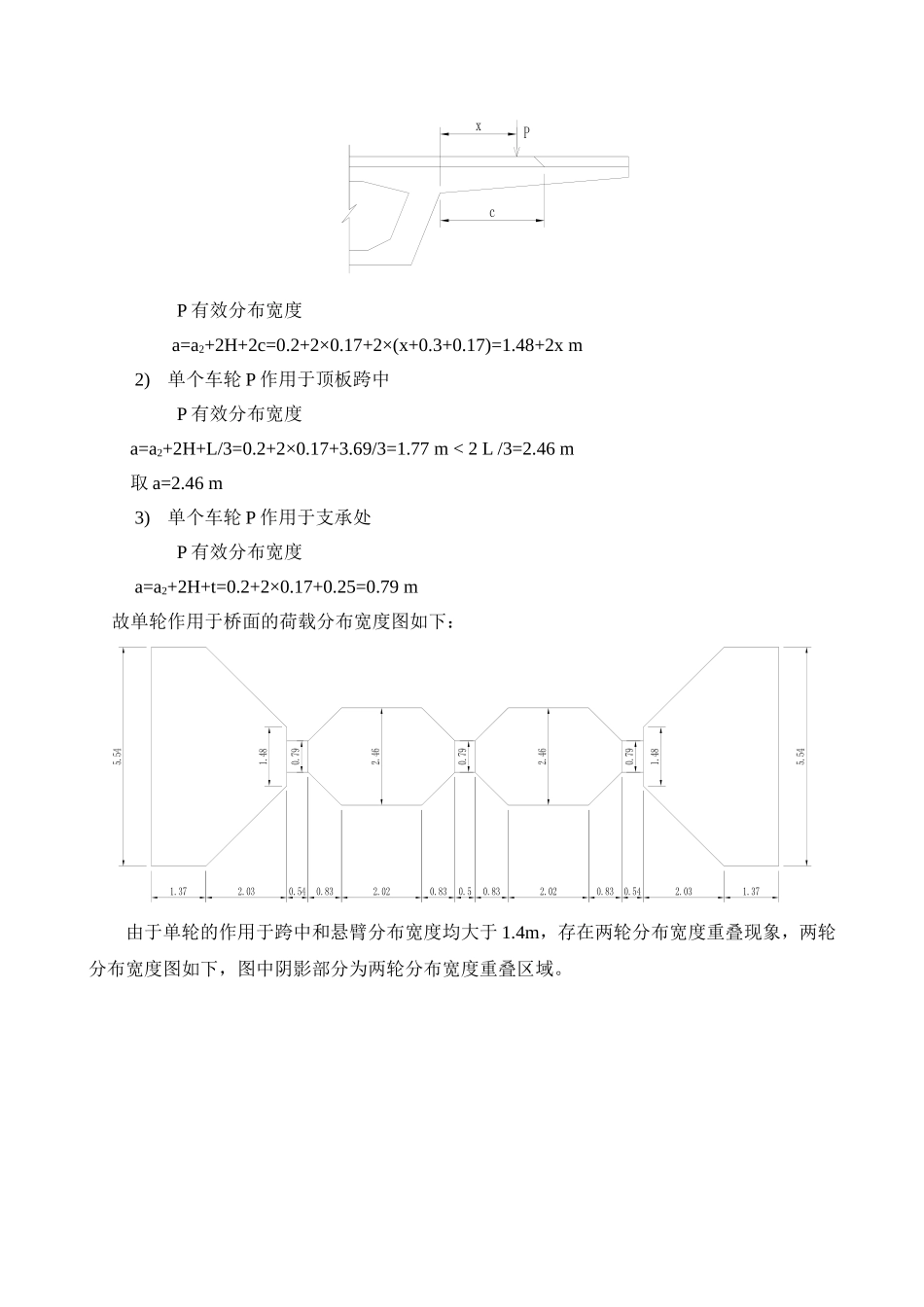

申庄立交申庄立交15.75m宽箱梁横向计算计算：复核：日期：1、结构体系桥面板长边和短边之比大于2，所以按以短边为跨径的单向板计算。桥面板宽为15.75m，计算选取纵向1m宽横向框架为计算模型。结构所受荷载有，自重，二期恒载；活载：1.3倍公路-I级；附加力：1、日照模式；2、寒潮模式。结构计算模式如下图2、计算参数Ⅰ、材料信息混凝土C50fck=32.4MPaftk=2.65MPaEc=3.45×104MPa容重：26.5KN/m3Ⅱ、计算荷载结构自重：由程序自动计入。二期恒载：1、桥面铺装（8cm砼+9cm沥青）0.08×25+0.1×24=4.16kN/m2、每侧防撞护栏8.25kN活载：车辆荷载冲击系数1+μ＝1.3(悬臂)1+μ＝1.45(跨中)中后车轮着地宽度a2=0.2mb2=0.6m1)单个车轮P作用于悬臂板P有效分布宽度a=a2+2H+2c=0.2+2×0.17+2×(x+0.3+0.17)=1.48+2xm2)单个车轮P作用于顶板跨中P有效分布宽度a=a2+2H+L/3=0.2+2×0.17+3.69/3=1.77m<2L/3=2.46m取a=2.46m3)单个车轮P作用于支承处P有效分布宽度a=a2+2H+t=0.2+2×0.17+0.25=0.79m故单轮作用于桥面的荷载分布宽度图如下：由于单轮的作用于跨中和悬臂分布宽度均大于1.4m，存在两轮分布宽度重叠现象，两轮分布宽度图如下，图中阴影部分为两轮分布宽度重叠区域。3、荷载组合1）恒载+箱顶车辆1+附加力（温度）2）恒载+箱顶车辆2+附加力（温度）3）恒载+箱顶车辆3+附加力（温度）经计算，P1=34.09kNP2=57.99kNP3=68.37kNP4=150.54kNP5=80.55kNP6=71.25kNP7=167.02kNP8=118.55kN4、计算结果（1）、正常使用应力弹性组合上缘应力包络图（MPa）弹性组合下缘应力包络图（MPa）短效组合下缘应力包络图（MPa）短效组合上缘应力包络图（MPa）按规范，部分预应力A类构件控制应力为压应力，σkc+σpt≤0.5fck=0.5×32.4=16.2MPa拉应力，σst-σpc≤0.7ftk=1.655MPa由计算结果知，截面正应力均满足规范，符合部分预应力A类构件设计要求。（2）、承载力检算运营阶段弯矩包络图（kN.m）a、悬臂根部截面（6号单元I端）正截面抗弯强度检算：基本组合：Mj＝-271.7kN.mQj＝189.8kN截面配筋：Φ16@15cm,6.7根，Ag=6.7×2.01=13.47cm2，ag=4.9cm2根3－7φ5钢绞线，Ay=6×1.39=8.34cm2，ay=9.0cm工程名称15.75米宽箱梁检算部位6I正截面强度检算Pass砼强度等级bhbi'hi'fcdξbCcmcmcmcmMpa50100450022.40.4014280.3受拉区Asasfsd受压区As'as'f'sd钢筋钢筋cm2cmMpacm2cmMpaHRB33513.474.9280HRB33500280受拉区预应力Apapfpd受压区预应力Ap'ap'f'pd-σ'pocm2cmMpacm2cmMpafpk=18608.349.01260fpk=785-700aa'h0XX≤ξbh0X≥2a'Muγ0Md+γpSpcmcmcmcmkN-mkN-m7.90.037.16.38Passok484.0271.7斜截面抗剪强度检算：因<故不需要进行斜截面抗剪强度检算。b、跨中截面（20单元I端）正截面抗弯强度检算：基本组合：Mj＝-96.3kN.m截面配筋：Φ16@15cm,6.7根，Ag=6.7×2.01=13.47cm2，ag=4.9cm2根3－7φ5钢绞线，Ay=6×1.39=8.34cm2，ay=9.0cm工程名称15.75米宽箱梁检算部位20I正截面强度检算Pass砼强度等级bhbi'hi'fcdξbCcmcmcmcmMpa50100250022.40.4014280.3受拉区钢筋Asasfsd受压区钢筋As'as'f'sdcm2cmMpacm2cmMpaHRB33513.474.9280HRB33500280受拉区预应力Apapfpd受压区预应力Ap'ap'f'pd-σ'pocm2cmMpacm2cmMpafpk=18608.349.01260fpk=785-700aa'h0XX≤ξbh0X≥2a'Muγ0Md+γpSpcmcmcmcmkN-mkN-m7.90.017.16.38Passok198.496.3c、腹板检算（33单元I端）正截面抗弯强度检算：基本组合：Mj＝-169.6kN.mNj=298kN短期效应组合：Ms＝-90.1kN·mNs=166.3kN长期效应组合：Ml＝-72.2kN·mNl=136.2kN截面配筋：Φ16@15cm,6.7根，Ag=6.7×2.01=13.47cm2，ag=3.9cm大偏心受压工程名称15.75米宽箱梁计算部位33Ib(m)h(m)h0(m)N(kN)M(kN•m)e0(m)10.50.461298169.60.569l0（m）砼标号钢筋型号支点间长度l(m)结构重要性系数偏心类型0.4C50Ⅱ级0.81大受压区钢筋布置直径钢筋束束数ag'(cm)Ag'(cm2)16单根放置03.90.00受拉区钢筋布置直径钢筋束束数ag(cm)Ag(cm2)16单根放置53.910.05材料信息fs/fs'(Mpa)fcd(Mpa)EsξcuE28022.42000000.003334500偏心参数ζ1ζ2ηξbx(m)1.0001.0001.00040.560.0294中间数据e(m)e'(m)x≤ξbh0x≥2ag'0.780...
