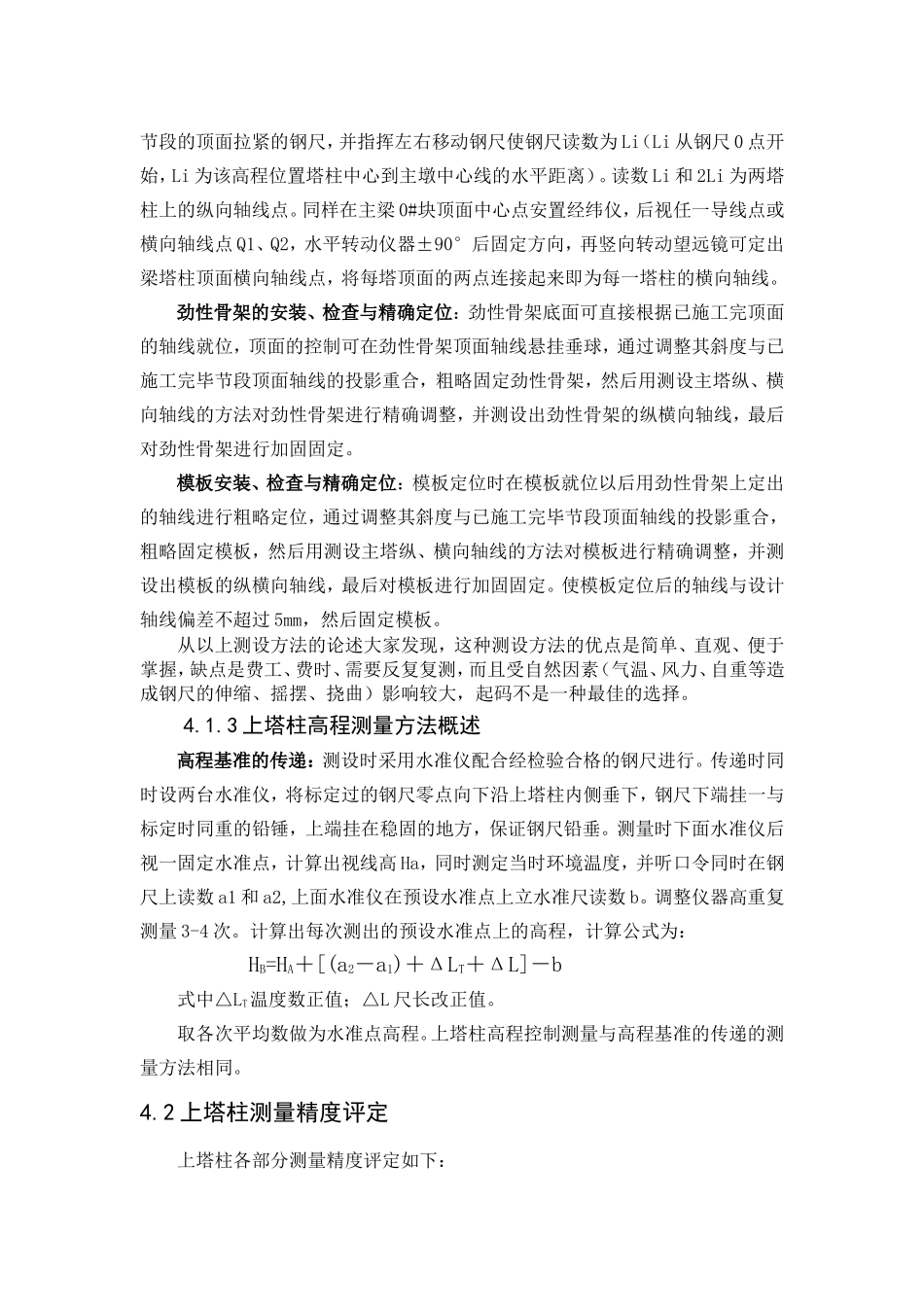

第四章上塔柱测量方案4.1上塔柱结构简介朝阳大桥主塔共6个，设置在15、16、17、18、19、20号墩。主塔采用“合”形钢筋混凝土结构桥塔，整体造型简洁而不失稳重。分上下主塔，上主塔高45m，与主梁固结；下主塔高约24m，与主梁分离。一个主塔上共计布置九对拉索，斜拉索预埋管设于上塔柱上。上面6个索鞍圆弧半径定为3.5m，下面3个索鞍圆弧半径为4m，拉索竖向间距大于1.2m。详见图4-1图4-14.1主塔施工采用的测量技术4.1.1.塔柱平面测量方法概述上塔柱施工测量的重点是保证上塔柱各部分的垂直度、倾斜度、断面尺寸，以及一些内部构件的空间位置。具体内容有：上塔柱已施工完毕的各节段的顶面轴线、劲性骨架的定位与检查、模板的调整定位与检查、预埋件定位、施工监测、竣工监测等。目前国内斜拉桥索塔施工普遍采用轴线控制的方法,即首先测设的控制断面高程计算出索塔某一高程位置各断面特征点(角点)距离主墩中线的距离L，在钢尺的中间点L/2处做记号，利用在轴线点上设站的经纬仪，瞄准方向为主墩中心线方向,左右移动钢尺，直到钢尺上的记号正好处于主墩中心线上(即经纬仪准确瞄准记号时)，则钢尺上刻度为0的点刻度为L的点正好为索塔特征点的位置，据此来调整劲性骨架、模板、索导管，直到符合为止，然后再复测高程，重新计算该高程位置索塔各特征点距离主墩中线的水平距离L/2，重复以上工作进行二次调整，直到高程和水平距离全部符合为止。4.1.2上塔柱平面详细测量上塔柱纵、横向轴线测量：在主墩横向轴线点Q1、Q2安置经纬仪，后视任一导线点或主梁0#块顶面中心点（如果已测设），竖向旋转望远镜照准已施工完毕节段的顶面拉紧的钢尺，并指挥左右移动钢尺使钢尺读数为Li（Li从钢尺0点开始，Li为该高程位置塔柱中心到主墩中心线的水平距离）。读数Li和2Li为两塔柱上的纵向轴线点。同样在主梁0#块顶面中心点安置经纬仪，后视任一导线点或横向轴线点Q1、Q2，水平转动仪器±90°后固定方向，再竖向转动望远镜可定出梁塔柱顶面横向轴线点，将每塔顶面的两点连接起来即为每一塔柱的横向轴线。劲性骨架的安装、检查与精确定位：劲性骨架底面可直接根据已施工完顶面的轴线就位，顶面的控制可在劲性骨架顶面轴线悬挂垂球，通过调整其斜度与已施工完毕节段顶面轴线的投影重合，粗略固定劲性骨架，然后用测设主塔纵、横向轴线的方法对劲性骨架进行精确调整，并测设出劲性骨架的纵横向轴线，最后对劲性骨架进行加固固定。模板安装、检查与精确定位：模板定位时在模板就位以后用劲性骨架上定出的轴线进行粗略定位，通过调整其斜度与已施工完毕节段顶面轴线的投影重合，粗略固定模板，然后用测设主塔纵、横向轴线的方法对模板进行精确调整，并测设出模板的纵横向轴线，最后对模板进行加固固定。使模板定位后的轴线与设计轴线偏差不超过5mm，然后固定模板。从以上测设方法的论述大家发现，这种测设方法的优点是简单、直观、便于掌握，缺点是费工、费时、需要反复复测，而且受自然因素（气温、风力、自重等造成钢尺的伸缩、摇摆、挠曲）影响较大，起码不是一种最佳的选择。4.1.3上塔柱高程测量方法概述高程基准的传递：测设时采用水准仪配合经检验合格的钢尺进行。传递时同时设两台水准仪，将标定过的钢尺零点向下沿上塔柱内侧垂下，钢尺下端挂一与标定时同重的铅锤，上端挂在稳固的地方，保证钢尺铅垂。测量时下面水准仪后视一固定水准点，计算出视线高Ha，同时测定当时环境温度，并听口令同时在钢尺上读数a1和a2,上面水准仪在预设水准点上立水准尺读数b。调整仪器高重复测量3-4次。计算出每次测出的预设水准点上的高程，计算公式为：HB=HA＋[(a2－a1)＋ΔLT＋ΔL]－b式中△LT温度数正值；△L尺长改正值。取各次平均数做为水准点高程。上塔柱高程控制测量与高程基准的传递的测量方法相同。4.2上塔柱测量精度评定上塔柱各部分测量精度评定如下：上塔柱轴线测量及劲性骨架定位精度分析由于轴线测量和劲性骨架定位都是采用拨角法，每一轴线点点位中误差为M中=±2mm，后视点位中误差和轴线点位中误差相同，J2经纬仪拨角误差为2″～5″,轴线点到塔柱中心的最远距离约为150m，由拨角产生的误差为：Mβ=±（4/2...
