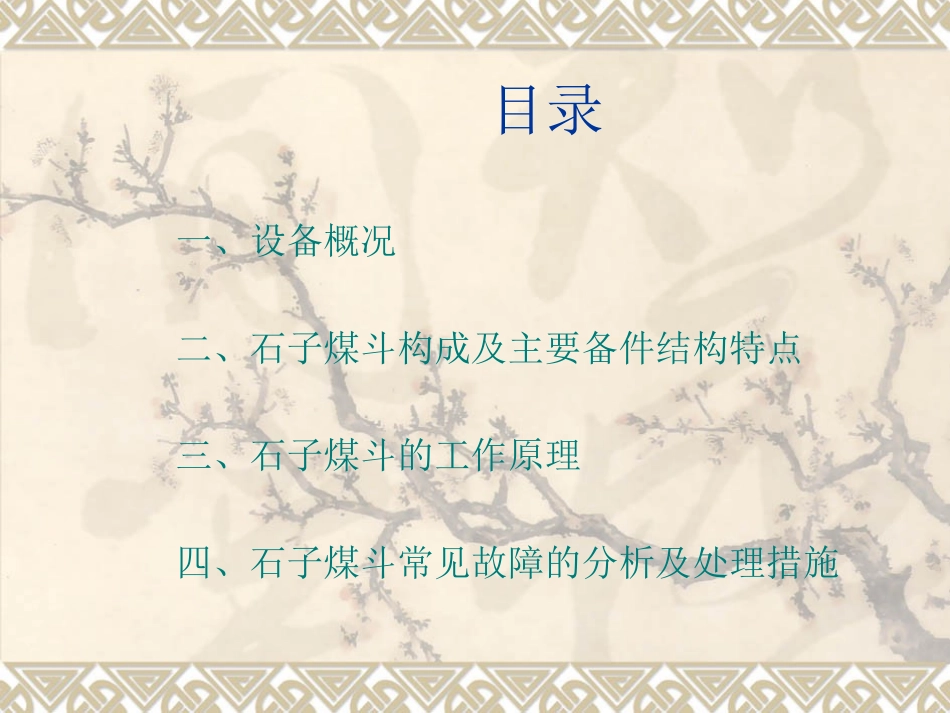

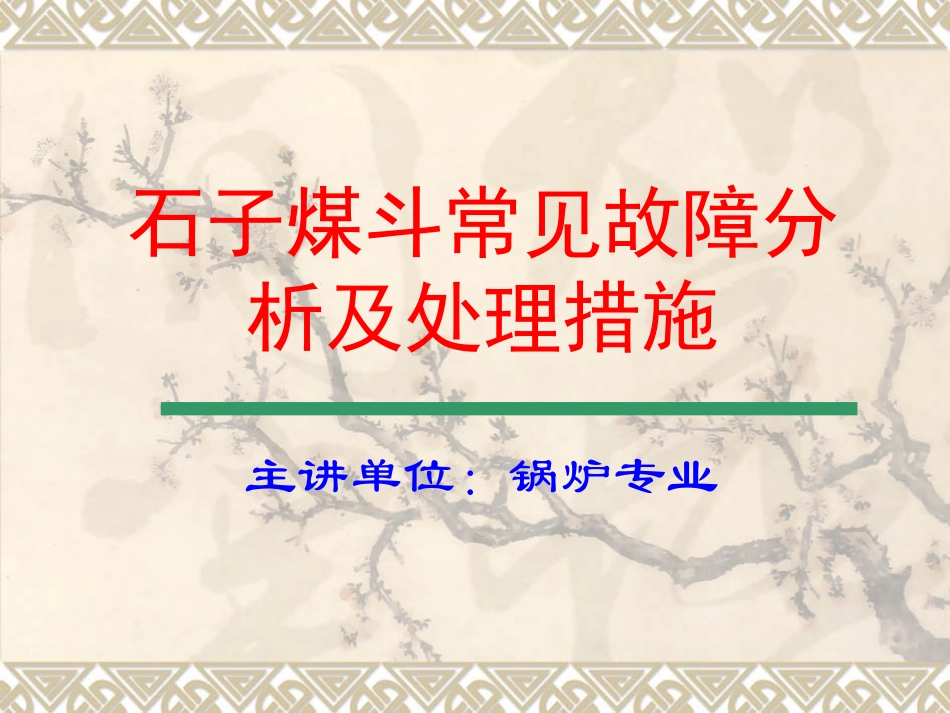

石子煤斗常见故障分析及处理措施主讲单位：锅炉专业目录一、设备概况二、石子煤斗构成及主要备件结构特点三、石子煤斗的工作原理四、石子煤斗常见故障的分析及处理措施一、设备概况1、石子煤系统概况1．技术规范：磨煤机型号HP983中速磨煤机磨煤机最大出力63.5t/h磨煤机最大通风量98.1t/h磨煤机最大阻力4Kpa配套石子煤斗上海新力高电站辅机设备有限公司SPM系列石子煤斗容积0.8m32、石子煤斗排渣系统介绍石子煤斗的作用是收集磨煤机内部难磨的石子，是制粉系统的主要辅助设备。石子煤斗的缺陷发生率很高，主要是由于其输送的介质比较恶劣所至，而石子煤斗构造质量问题也是一部分原因。二、石子煤斗构成及主要备件结构特点1、石子煤斗的构造：主要由石子煤斗排渣箱、溢流水箱、射水器、排渣管道、各闸阀组成。石子煤斗排渣箱的主要作用是收集石子煤；溢流水箱起到液封作用；射水器使管道产生高强水压，将石子煤渣冲进渣池中；通风逆止阀在输渣时起到平衡压力的作用。输渣时石子煤斗内部形成负压，通风逆止阀往内吸气平衡压力，正常运行时石子煤斗内为正压，通风逆止阀被正压顶住而关闭，作为逆止阀允许少量漏风。2、石子煤斗结构简图石子煤斗进料阀石子煤斗通风逆止阀石子煤斗溢流水箱喷射器出口气动阀喷射器排料阀喷射器入口电动阀石子煤斗三、石子煤斗的工作原理石子煤斗的工作原理：石子煤斗以自蓄水起水封作用，隔离磨煤机本身的密闭系统，又可将石子煤积存在水封斗中冷却降温，等待清洗排放。正常运行时石子煤斗内压力与磨煤机入口一次风压相当，溢流水箱注水起到水封作用，可将磨煤机内热风封住，进料阀保持开启以接受从磨煤机内不断排出的石子煤，排料阀保持关闭。排渣时进料阀关闭，开启喷射器出口气动阀，开启喷射器入口电动阀，最后开启排料阀，石子煤进入喷射器被高压水冲入高压水母管，随后被冲入捞渣机。刮板室的石子煤从落煤管下来，经过气动排料阀直接落到石子煤斗排渣箱的网隔板上，较粗的石子煤留在网隔板上，细的石子煤落入漏斗区。网隔板上的石子煤由排渣人员从排渣门孔上清走，较细的石子煤经过气动排料阀落入排渣管道中，由射水器喷出的高压冲洗水带到捞渣机的渣池中。此时，石子煤斗为负压，石子煤斗通风逆止阀向内开启，平衡石子煤斗压力，以保证水和渣顺利排此出。石子煤排渣系统示意图高压冲洗水泵来石子煤斗溢流水箱12345低压冲洗水射水器出口气动门射水器入口电动门石子煤斗气动排料阀石子煤斗入口气动进料阀石子煤斗逆止门溢流水箱排水手动阀溢流水箱反冲洗截止阀溢流水箱进水截止阀石子煤斗观察镜冲洗截止阀石子煤斗冷却水截止阀重物收集器石子煤斗排渣系统输渣母管出口处渣池水位重物收集器捞渣机渣池四、石子煤斗常见故障的分析及处理措施案例1：石子煤斗反水事故直接原因：在石子煤输送管堵塞处理过程中，石子煤斗喷射器入口电磁阀开启，导致冲洗水反灌石子煤斗中。事故根本原因：1、射水器入口电动门经常动作，且石子煤容易进入阀座内，使阀芯与阀座结合面密封不严而产生内漏。射水器入口电动门内漏导致高压冲洗水由气动排料阀进入石子煤斗中。石子煤斗气动排料阀只起封堵石子煤的作用，起不到封堵气体和液体的作用。当射水器入口电动门发生内漏后，石子煤斗水位上涨的速度很快。2、捞渣机渣池水位比石子煤斗高，当射水器出口气动门卡涩，关不到位或密封胶垫磨损严重时，射水器出口气动门会出现内漏，导致冲洗水反灌进入石子煤斗中，也能使石子煤斗水位上涨。3、冷却水截止阀和观察镜冲洗阀内漏也能使石子煤斗水位上涨，我们可以在观察镜上发现这些漏点。处理方法：1、当射水器入口电动门密封不严而产生内漏，只能将电动门解体检查重新研磨阀芯和阀座。2、当射水器出口气动门发生内漏时，首先打开射水器，用高压冲击水冲洗射器出口气动门，看是否是石子煤卡在插板上而导致内漏。入口非卡涩而导致内漏，就必须对射水器出口气动门进行解体，更换密封胶垫。通过事故映射的练习题：石子煤斗射水器入口电动闸阀内漏原因分析：答案：（1）排渣过程中有杂物遗留到密封面导致密封面损坏，（2）在频...
