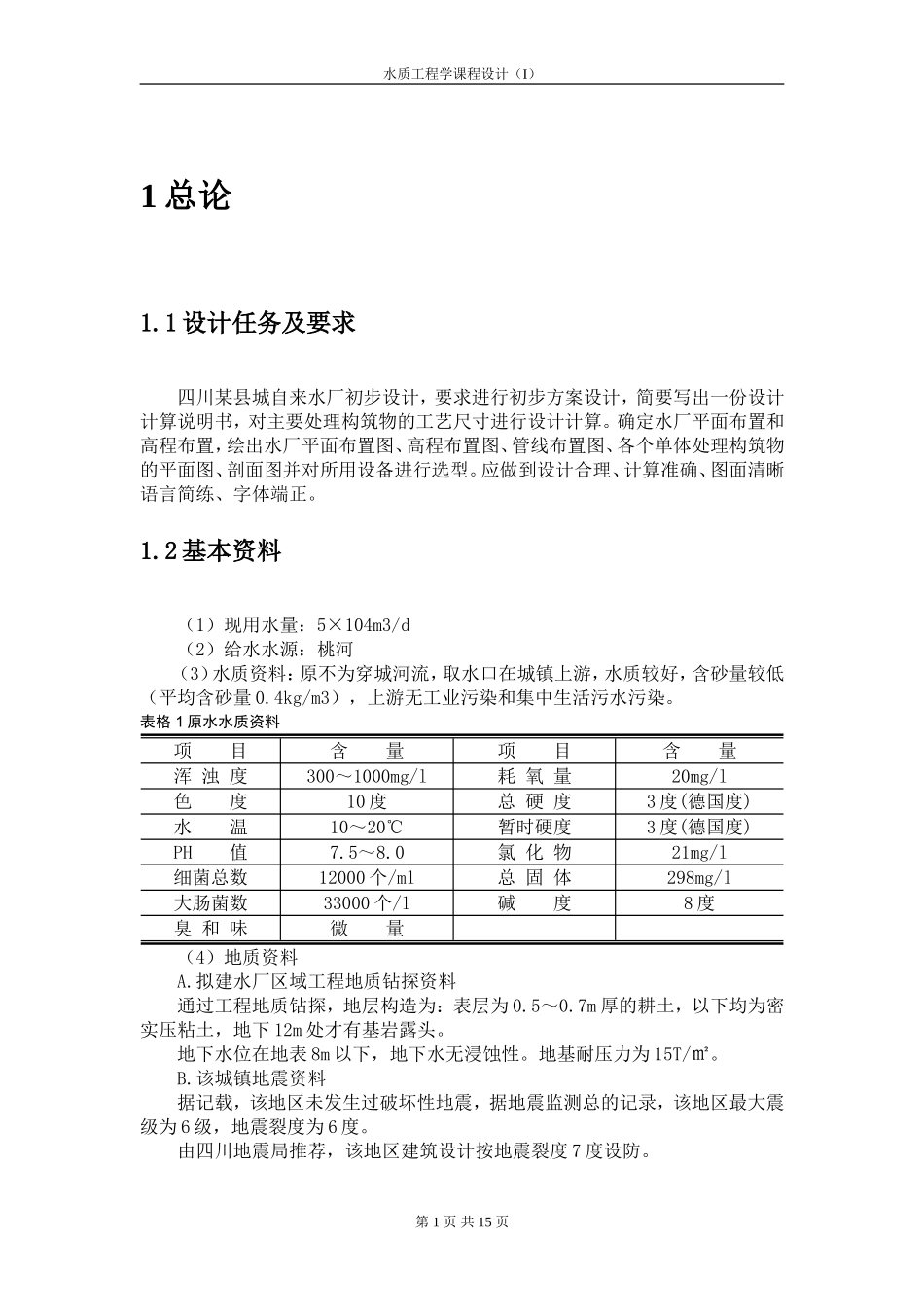

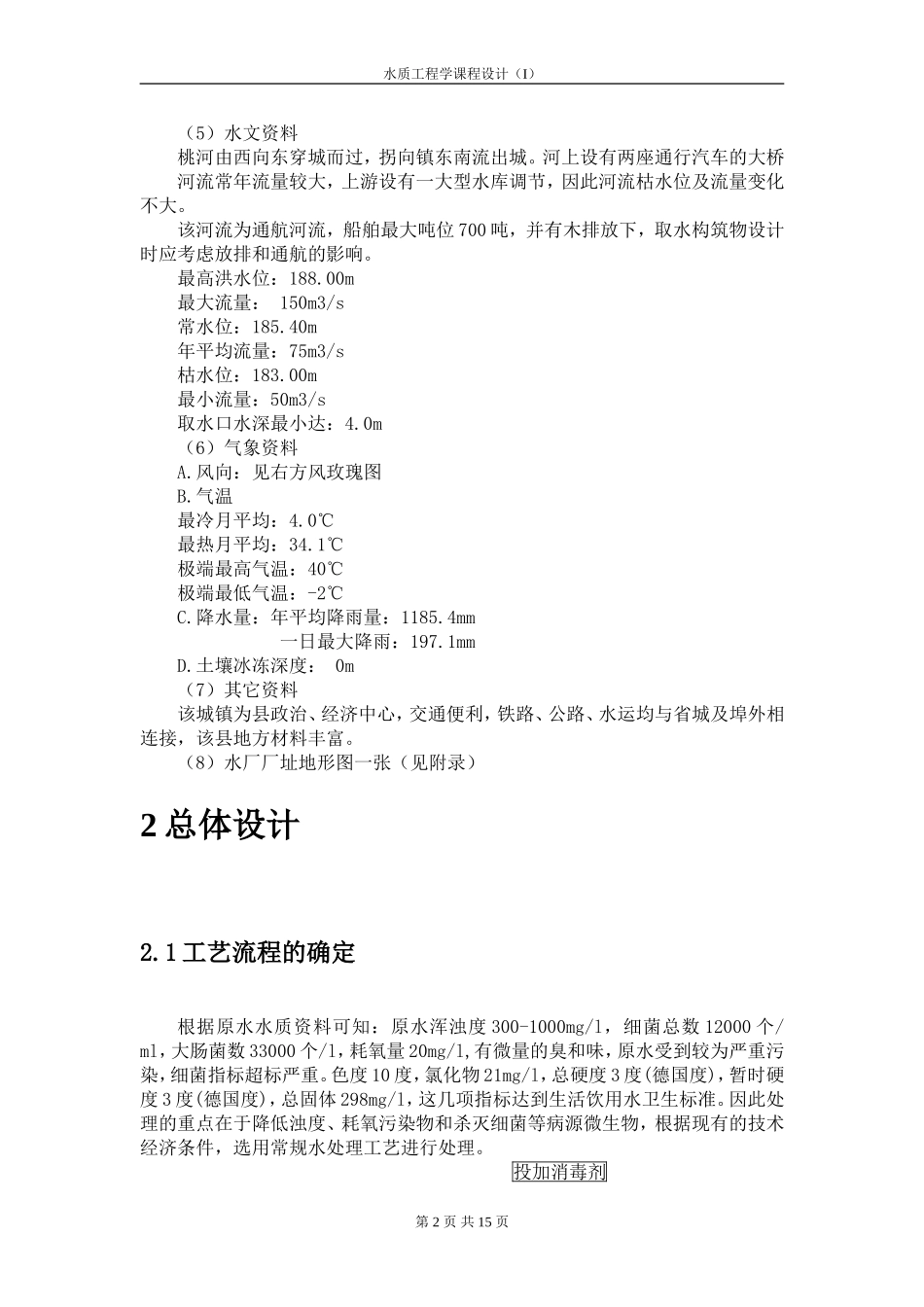

水质工程学课程设计（I）1总论1.1设计任务及要求四川某县城自来水厂初步设计，要求进行初步方案设计，简要写出一份设计计算说明书，对主要处理构筑物的工艺尺寸进行设计计算。确定水厂平面布置和高程布置，绘出水厂平面布置图、高程布置图、管线布置图、各个单体处理构筑物的平面图、剖面图并对所用设备进行选型。应做到设计合理、计算准确、图面清晰语言简练、字体端正。1.2基本资料（1）现用水量：5×104m3/d（2）给水水源：桃河（3）水质资料：原不为穿城河流，取水口在城镇上游，水质较好，含砂量较低（平均含砂量0.4kg/m3），上游无工业污染和集中生活污水污染。表格1原水水质资料项目含量项目含量浑浊度300～1000mg/l耗氧量20mg/l色度10度总硬度3度(德国度)水温10～20℃暂时硬度3度(德国度)PH值7.5～8.0氯化物21mg/l细菌总数12000个/ml总固体298mg/l大肠菌数33000个/l碱度8度臭和味微量（4）地质资料A.拟建水厂区域工程地质钻探资料通过工程地质钻探，地层构造为：表层为0.5～0.7m厚的耕土，以下均为密实压粘土，地下12m处才有基岩露头。地下水位在地表8m以下，地下水无浸蚀性。地基耐压力为15T/㎡。B.该城镇地震资料据记载，该地区未发生过破坏性地震，据地震监测总的记录，该地区最大震级为6级，地震裂度为6度。由四川地震局推荐，该地区建筑设计按地震裂度7度设防。第1页共15页水质工程学课程设计（I）（5）水文资料桃河由西向东穿城而过，拐向镇东南流出城。河上设有两座通行汽车的大桥河流常年流量较大，上游设有一大型水库调节，因此河流枯水位及流量变化不大。该河流为通航河流，船舶最大吨位700吨，并有木排放下，取水构筑物设计时应考虑放排和通航的影响。最高洪水位：188.00m最大流量：150m3/s常水位：185.40m年平均流量：75m3/s枯水位：183.00m最小流量：50m3/s取水口水深最小达：4.0m（6）气象资料A.风向：见右方风玫瑰图B.气温最冷月平均：4.0℃最热月平均：34.1℃极端最高气温：40℃极端最低气温：-2℃C.降水量：年平均降雨量：1185.4mm一日最大降雨：197.1mmD.土壤冰冻深度：0m（7）其它资料该城镇为县政治、经济中心，交通便利，铁路、公路、水运均与省城及埠外相连接，该县地方材料丰富。（8）水厂厂址地形图一张（见附录）2总体设计2.1工艺流程的确定根据原水水质资料可知：原水浑浊度300-1000mg/l，细菌总数12000个/ml，大肠菌数33000个/l，耗氧量20mg/l,有微量的臭和味，原水受到较为严重污染，细菌指标超标严重。色度10度，氯化物21mg/l，总硬度3度(德国度)，暂时硬度3度(德国度)，总固体298mg/l，这几项指标达到生活饮用水卫生标准。因此处理的重点在于降低浊度、耗氧污染物和杀灭细菌等病源微生物，根据现有的技术经济条件，选用常规水处理工艺进行处理。投加消毒剂第2页共15页水质工程学课程设计（I）↓一级泵站→配水井→絮凝→沉淀→过滤→清水池→二级泵站↑投加混凝剂现用水量5×104m3/d，水厂自用水系数取1.05，则给水厂设计处理能力为5.25×104m3/d。2.2处理构筑物及设备型式的选择采用岸边分建式取水构筑物取水，取水头部采用菱形箱式取水头，取水头取集的水通过两根钢管自流至一泵站集水间。为修建方便，一泵站采用矩形平面泵站，安装三台机组，两用一备。取水泵站离水厂的距离不是很远，输水安全问题不是很大，考虑各台水泵共用一条压水管输水至配水井，管材采用钢管。混凝剂选择PAC,药剂溶解设备选用机械搅拌溶药池，混凝剂的投加选用耐腐蚀隔膜式计量泵，药剂混合设备选择管式静态混合器。絮凝沉淀采用往复式隔板絮凝池和平流式沉淀池，往复式隔板絮凝池和平流式沉淀池合建。过滤采用V型滤池，消毒剂选择常规的氯消毒。由于城市供水区域所需水压未知，二泵站不进行设计，只按估计预留建设用地。办公楼、职工宿舍、职工食堂、停车场等生活设施集中布置在远离处理构筑物的地方；水厂加药间、加氯间、药剂储存间、化验室合建，靠近处理构筑物布置在下风方向；配电室、机修间、门卫室和喷水池、花坛等园林绿化设施按需要布置。3取配水构筑物设计计算3.1一泵站设计计算为修建方便，一泵站采用矩形平面泵站，安装三台机组，两用一备。从取水头...
