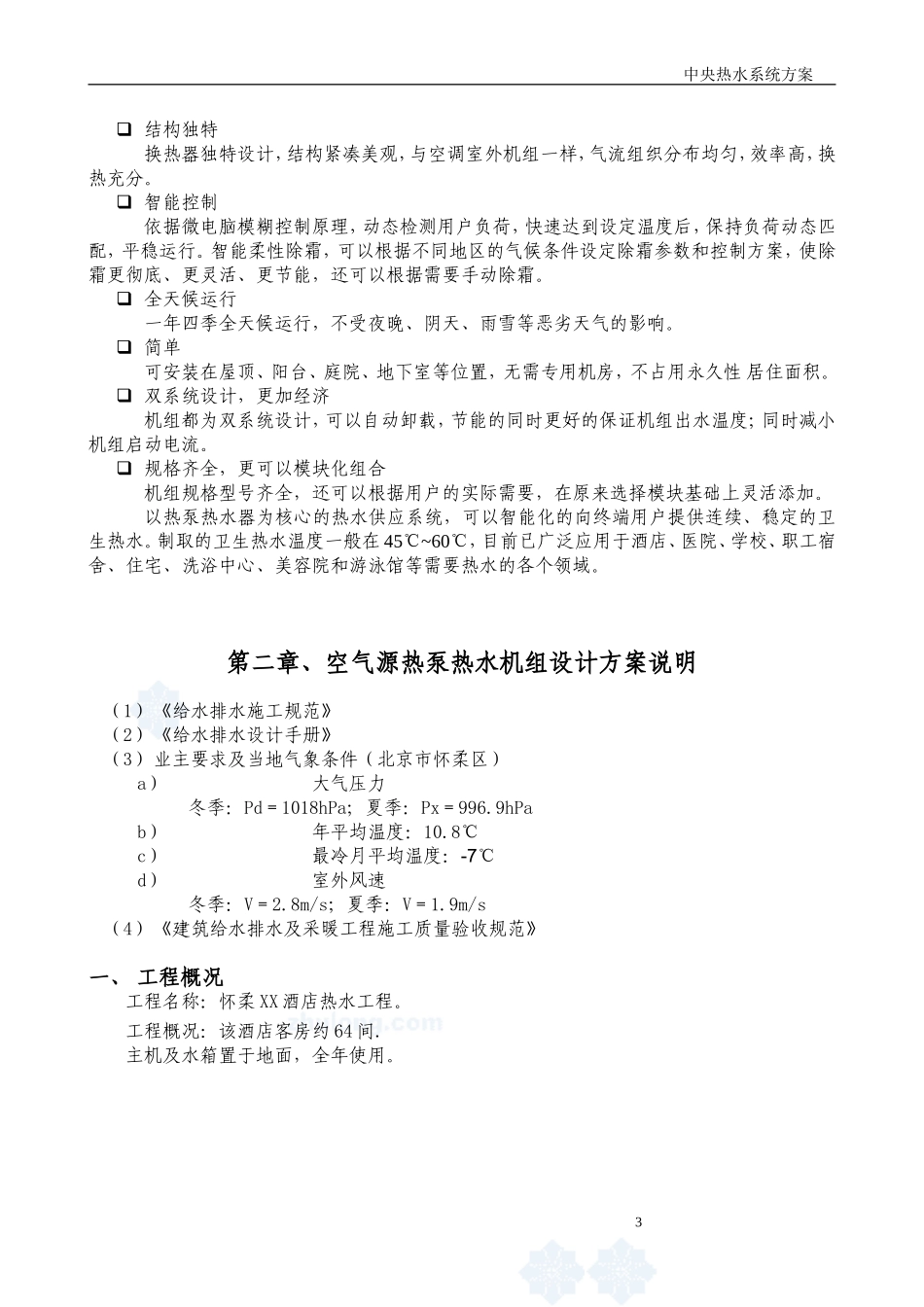

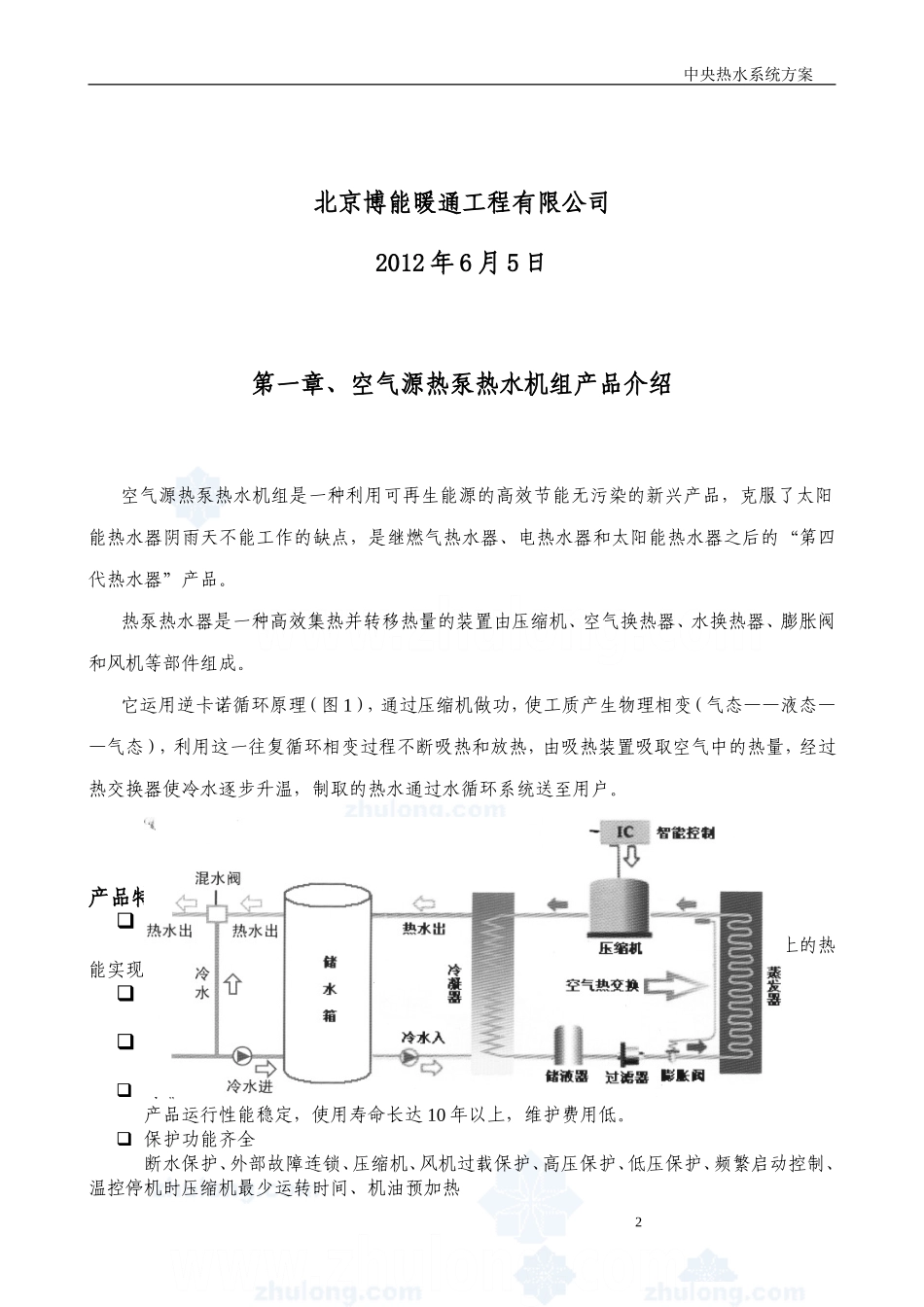

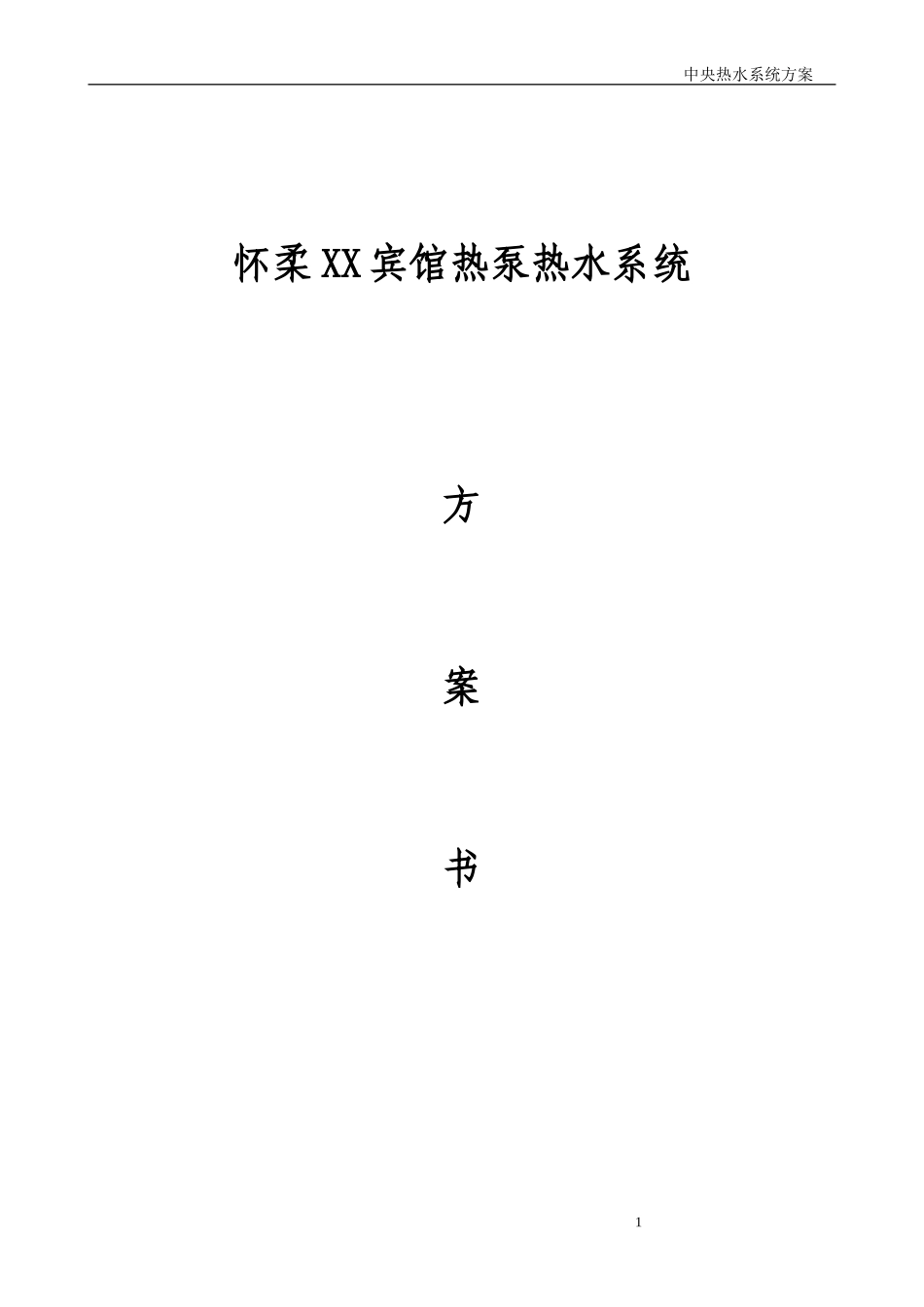

中央热水系统方案怀柔XX宾馆热泵热水系统方案书1中央热水系统方案北京博能暖通工程有限公司2012年6月5日第一章、空气源热泵热水机组产品介绍空气源热泵热水机组是一种利用可再生能源的高效节能无污染的新兴产品，克服了太阳能热水器阴雨天不能工作的缺点，是继燃气热水器、电热水器和太阳能热水器之后的“第四代热水器”产品。热泵热水器是一种高效集热并转移热量的装置由压缩机、空气换热器、水换热器、膨胀阀和风机等部件组成。它运用逆卡诺循环原理（图1），通过压缩机做功，使工质产生物理相变（气态——液态——气态），利用这一往复循环相变过程不断吸热和放热，由吸热装置吸取空气中的热量，经过热交换器使冷水逐步升温，制取的热水通过水循环系统送至用户。图1空气源热泵热水机组原理图产品特点：节能热泵从室外的空气中获取热量，仅消耗少量电能，可把消耗的电能转化成3倍以上的热能实现供热。环保热泵热水器在运行时无任何排放及污染，绿色环保，符合环保要求。安全消除了普通热水系统中的易燃、易爆、触电、煤气中毒等安全隐患。可靠产品运行性能稳定，使用寿命长达10年以上，维护费用低。保护功能齐全断水保护、外部故障连锁、压缩机、风机过载保护、高压保护、低压保护、频繁启动控制、温控停机时压缩机最少运转时间、机油预加热2中央热水系统方案结构独特换热器独特设计，结构紧凑美观，与空调室外机组一样，气流组织分布均匀，效率高，换热充分。智能控制依据微电脑模糊控制原理，动态检测用户负荷，快速达到设定温度后，保持负荷动态匹配，平稳运行。智能柔性除霜，可以根据不同地区的气候条件设定除霜参数和控制方案，使除霜更彻底、更灵活、更节能，还可以根据需要手动除霜。全天候运行一年四季全天候运行，不受夜晚、阴天、雨雪等恶劣天气的影响。简单可安装在屋顶、阳台、庭院、地下室等位置，无需专用机房，不占用永久性居住面积。双系统设计，更加经济机组都为双系统设计，可以自动卸载，节能的同时更好的保证机组出水温度；同时减小机组启动电流。规格齐全，更可以模块化组合机组规格型号齐全，还可以根据用户的实际需要，在原来选择模块基础上灵活添加。以热泵热水器为核心的热水供应系统，可以智能化的向终端用户提供连续、稳定的卫生热水。制取的卫生热水温度一般在45℃~60℃，目前已广泛应用于酒店、医院、学校、职工宿舍、住宅、洗浴中心、美容院和游泳馆等需要热水的各个领域。第二章、空气源热泵热水机组设计方案说明（1）《给水排水施工规范》（2）《给水排水设计手册》（3）业主要求及当地气象条件（北京市怀柔区）a）大气压力冬季：Pd＝1018hPa；夏季：Px＝996.9hPab）年平均温度：10.8℃c）最冷月平均温度：-7℃d）室外风速冬季：V＝2.8m/s；夏季：V＝1.9m/s（4）《建筑给水排水及采暖工程施工质量验收规范》一、工程概况工程名称：怀柔XX酒店热水工程。工程概况：该酒店客房约64间.主机及水箱置于地面，全年使用。3中央热水系统方案第三章、空气源热泵热水系统计算一、热值计算（以冬季工况计算）项目用水量标准数量最高日用水量机组使用时间酒店客房100L/人100人10吨18将水从自来水补水温度（15℃）加热至热水供水温度（55℃）所需热量：q＝cmΔt=1Kcal/Kg·℃×10000kg/天×（55－15）＝450000Kcal/Kg，其中，c=1Kcal/Kg·℃。则所需机组制热量为:Q/T＝450000/18＝25000kcal/h=30kw说明：C指水的比热；M指每天用水总量；△t指热水温差；二、设备选型及配置1.热水机生活热水全天所需最小热值30KW。按照空气源热泵热水机组样本，按照最冷月时环境-15℃、进水温度在10℃时的热量选型，选择一台LSQ20RD超低温空气源热泵，夏季时制热量60kw，冬季最寒冷季节时制热量36kw，保证宾馆一年四季热水不间断供应。该组合机组完全能够满足冬季最低-15℃，机组每天运行18小时，每房间生活热水需求。2.保温水箱由于必须考虑同时用水问题，机组的水箱必须保证在最大用水量，该项目配置1台10吨的不锈钢保温水箱，聚胺脂发泡。3.热水系统水泵根据使用场合管路的具体布置来确定。第四章、系统说明及其优势一、控制原理本工程的系统控制由...
