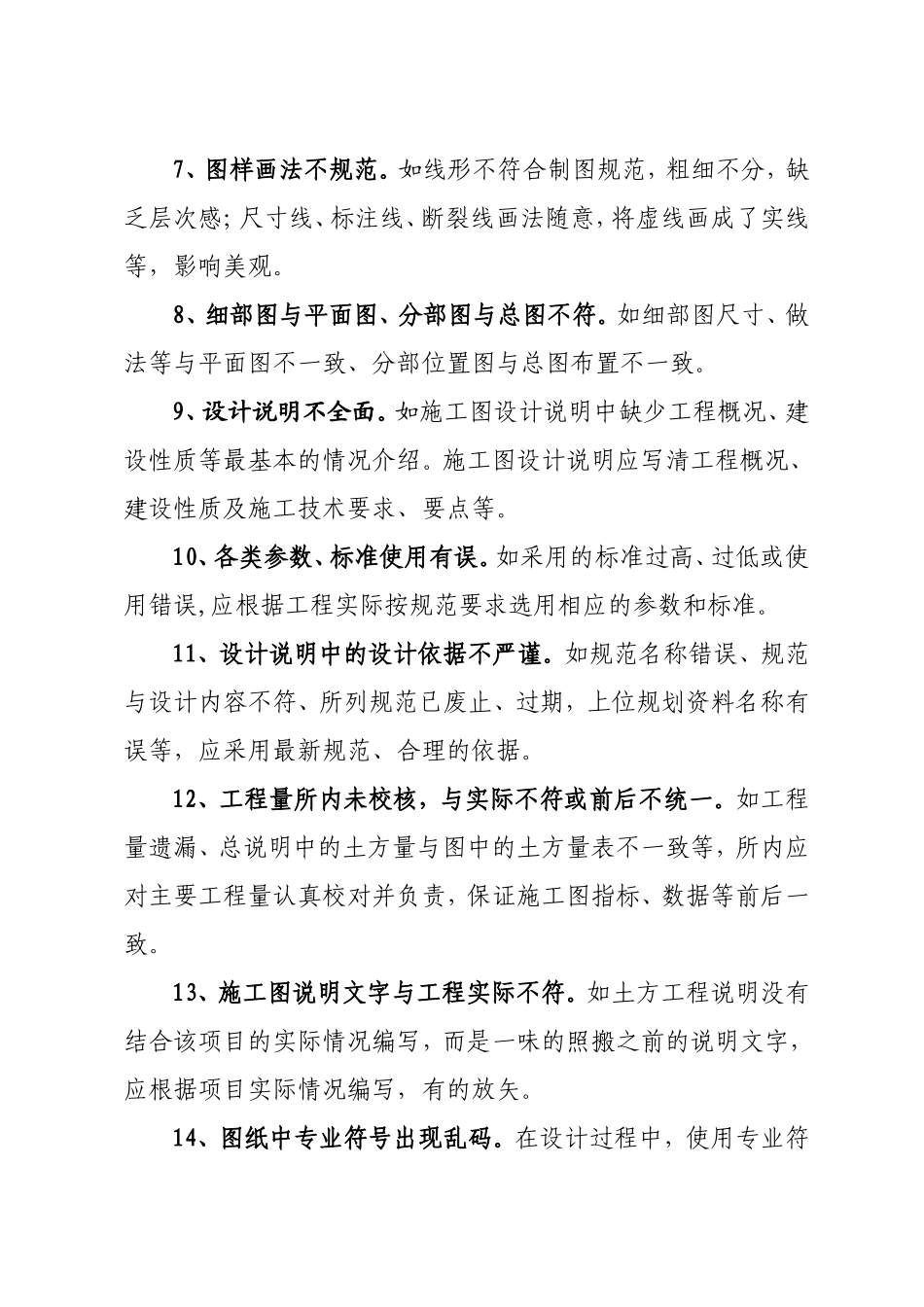

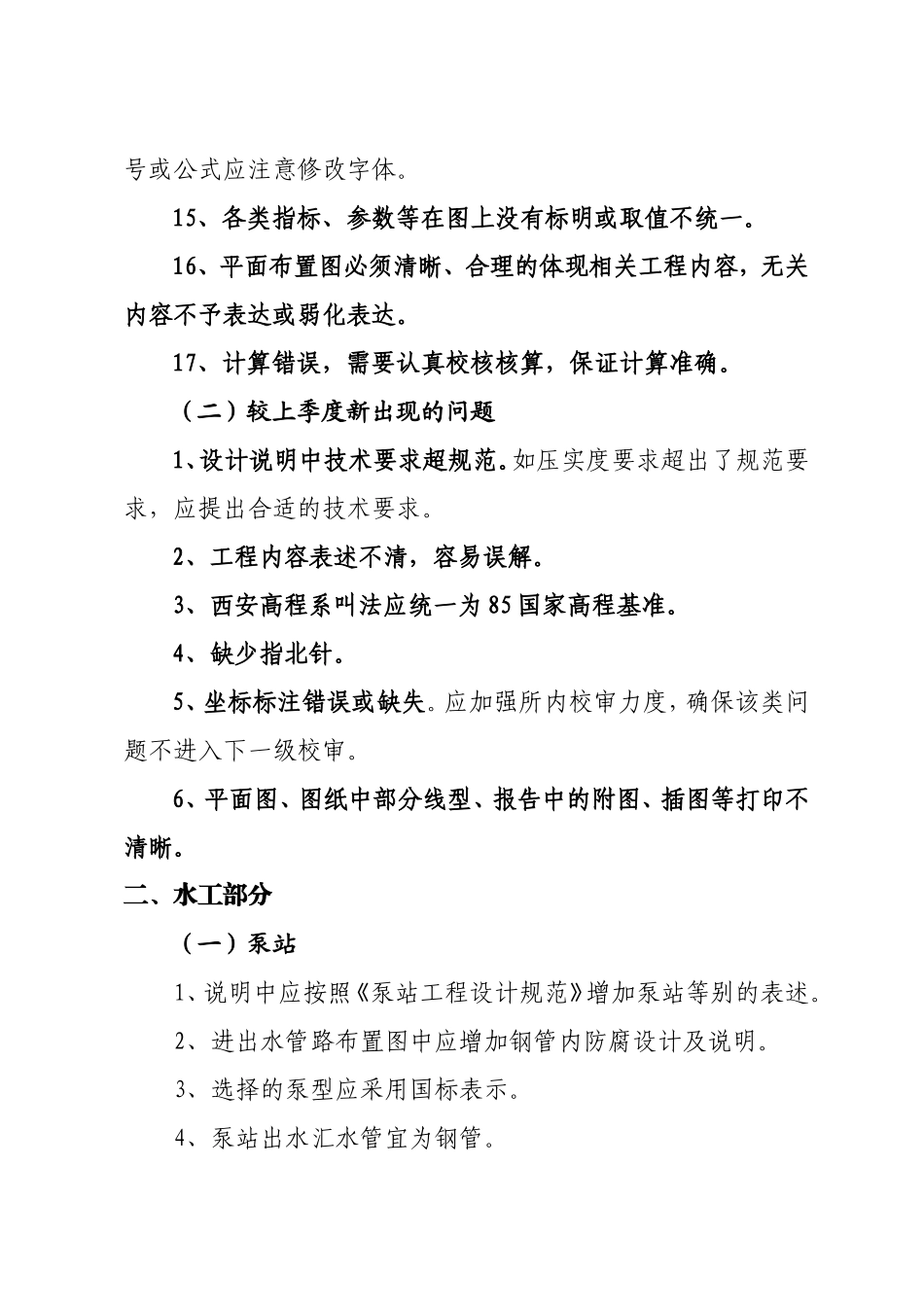

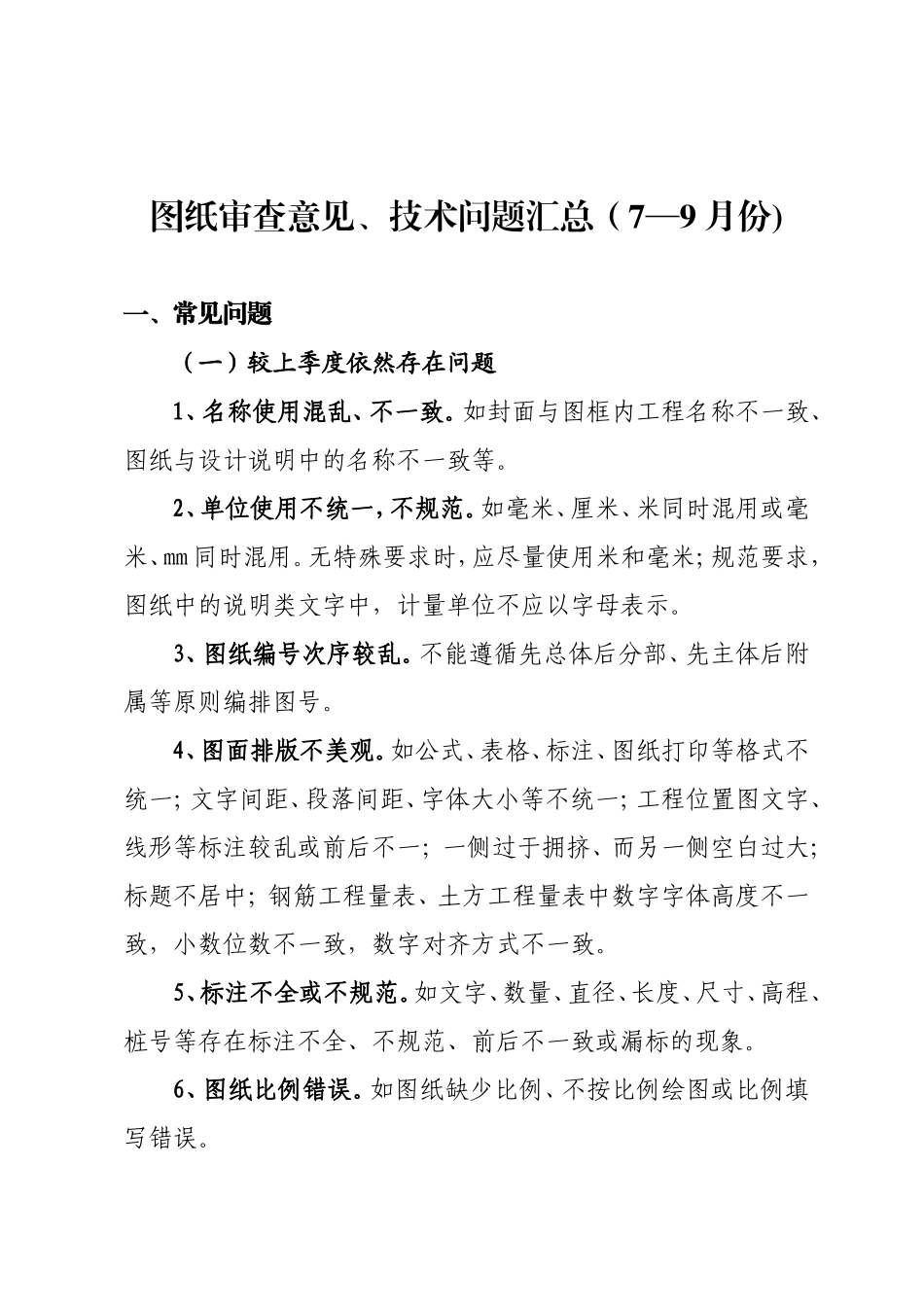

图纸审查意见、技术问题汇总（7—9月份)一、常见问题（一）较上季度依然存在问题1、名称使用混乱、不一致。如封面与图框内工程名称不一致、图纸与设计说明中的名称不一致等。2、单位使用不统一，不规范。如毫米、厘米、米同时混用或毫米、mm同时混用。无特殊要求时，应尽量使用米和毫米；规范要求，图纸中的说明类文字中，计量单位不应以字母表示。3、图纸编号次序较乱。不能遵循先总体后分部、先主体后附属等原则编排图号。4、图面排版不美观。如公式、表格、标注、图纸打印等格式不统一；文字间距、段落间距、字体大小等不统一；工程位置图文字、线形等标注较乱或前后不一；一侧过于拥挤、而另一侧空白过大；标题不居中；钢筋工程量表、土方工程量表中数字字体高度不一致，小数位数不一致，数字对齐方式不一致。5、标注不全或不规范。如文字、数量、直径、长度、尺寸、高程、桩号等存在标注不全、不规范、前后不一致或漏标的现象。6、图纸比例错误。如图纸缺少比例、不按比例绘图或比例填写错误。7、图样画法不规范。如线形不符合制图规范，粗细不分，缺乏层次感；尺寸线、标注线、断裂线画法随意，将虚线画成了实线等，影响美观。8、细部图与平面图、分部图与总图不符。如细部图尺寸、做法等与平面图不一致、分部位置图与总图布置不一致。9、设计说明不全面。如施工图设计说明中缺少工程概况、建设性质等最基本的情况介绍。施工图设计说明应写清工程概况、建设性质及施工技术要求、要点等。10、各类参数、标准使用有误。如采用的标准过高、过低或使用错误,应根据工程实际按规范要求选用相应的参数和标准。11、设计说明中的设计依据不严谨。如规范名称错误、规范与设计内容不符、所列规范已废止、过期，上位规划资料名称有误等，应采用最新规范、合理的依据。12、工程量所内未校核，与实际不符或前后不统一。如工程量遗漏、总说明中的土方量与图中的土方量表不一致等，所内应对主要工程量认真校对并负责，保证施工图指标、数据等前后一致。13、施工图说明文字与工程实际不符。如土方工程说明没有结合该项目的实际情况编写，而是一味的照搬之前的说明文字，应根据项目实际情况编写，有的放矢。14、图纸中专业符号出现乱码。在设计过程中，使用专业符号或公式应注意修改字体。15、各类指标、参数等在图上没有标明或取值不统一。16、平面布置图必须清晰、合理的体现相关工程内容，无关内容不予表达或弱化表达。17、计算错误，需要认真校核核算，保证计算准确。（二）较上季度新出现的问题1、设计说明中技术要求超规范。如压实度要求超出了规范要求，应提出合适的技术要求。2、工程内容表述不清，容易误解。3、西安高程系叫法应统一为85国家高程基准。4、缺少指北针。5、坐标标注错误或缺失。应加强所内校审力度，确保该类问题不进入下一级校审。6、平面图、图纸中部分线型、报告中的附图、插图等打印不清晰。二、水工部分（一）泵站1、说明中应按照《泵站工程设计规范》增加泵站等别的表述。2、进出水管路布置图中应增加钢管内防腐设计及说明。3、选择的泵型应采用国标表示。4、泵站出水汇水管宜为钢管。5、砼耐久性指标宜按结构部位划分。6、泵站前池盖板配筋图中不规则盖板的尺寸应注意取整，以方便预制。7、清污机与拦污栅参数不合适，应根据实际按照《水闸设计规范》或《泵站工程设计规范》相关规定确定栅条间距等参数。8、设计过程中应注意闸室内胸墙是否与闸门良好密封，闸门槽尺寸、位置、机架桥位等与闸门的安装是否匹配。9、根据地质勘察报告建议，综合建筑物功能及要求等因素确定是否应增加地下水对钢筋混凝土的中等腐蚀性处理措施。10、前池及框架柱布置不合适，应根据结构要求、运行工况及受力情况综合分析后尽量优化。11、配筋图受力筋应采用三级钢筋。12、水闸铺盖配筋图中钢筋应按顺水流方向和垂直水流方布设。13、配筋图中主筋、辅筋布置过疏或过密，主筋、配筋量应根据实际情况计算确定，而不应根据经验确定。14、配筋图中一些剖面标注的位置与剖面配筋图中配筋情况不符，应保证剖切位置与剖面图一致。15、配筋计算存在明显偏大或偏小现象，应合理优化计算模型，并...
