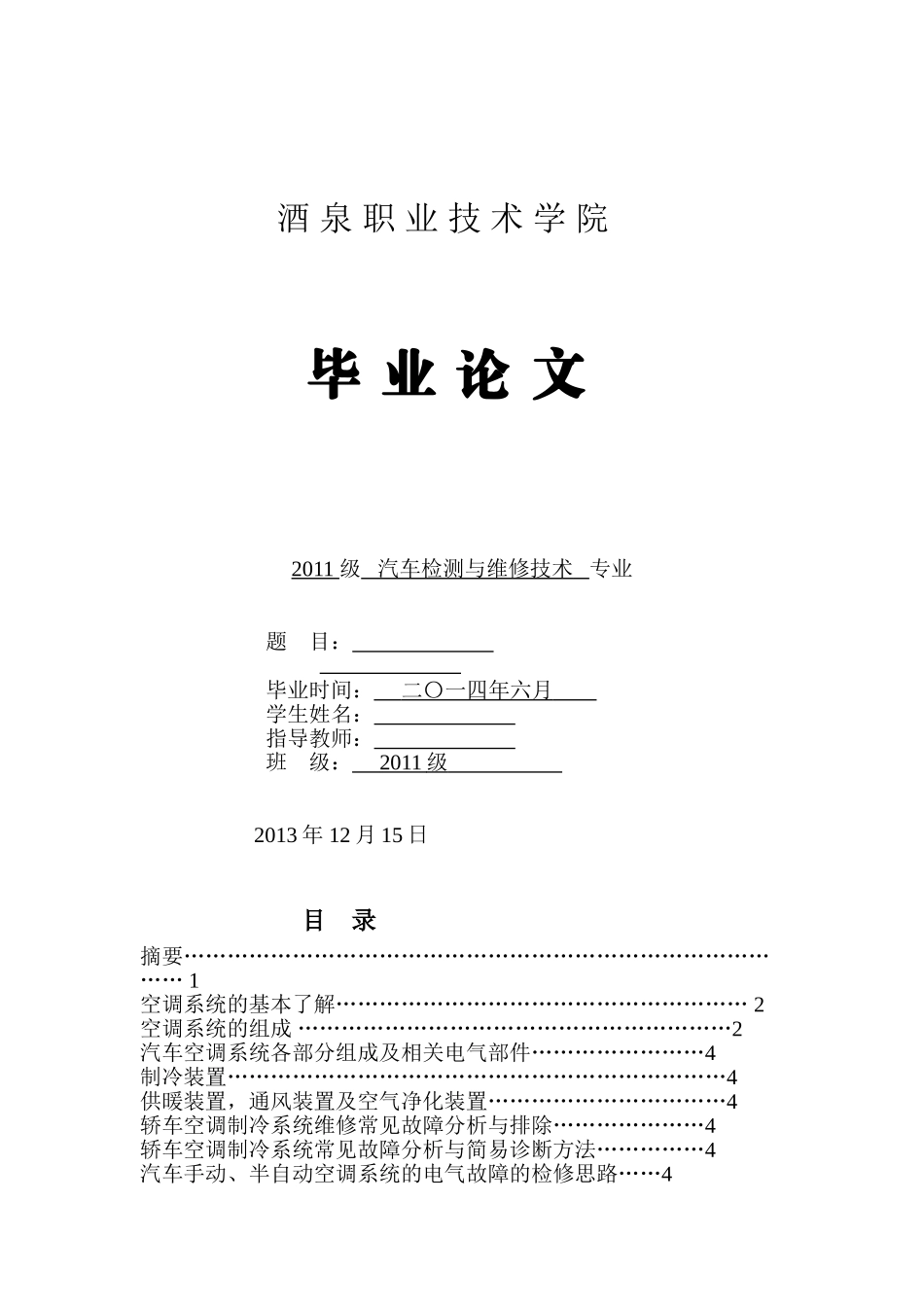

酒泉职业技术学院毕业论文2011级汽车检测与维修技术专业题目：毕业时间：二〇一四年六月学生姓名：指导教师：班级：2011级2013年12月15日目录摘要……………………………………………………………………………1空调系统的基本了解…………………………………………………2空调系统的组成……………………………………………………2汽车空调系统各部分组成及相关电气部件……………………4制冷装置……………………………………………………………4供暖装置，通风装置及空气净化装置……………………………4轿车空调制冷系统维修常见故障分析与排除…………………4轿车空调制冷系统常见故障分析与简易诊断方法……………4汽车手动、半自动空调系统的电气故障的检修思路……4汽车手动、半自动空调电气故障特点……………………………4电控空调电气故障的特点。……………………………………6轿车空调故障维修案例………………………………………………6帕萨特B5汽车空调有时工作有时不工作。…………………63.2帕萨特B5空调时凉时热。………………………………73.3帕萨特B5开空调不制冷…………………………………………8致谢…………………………………………………………………9摘要：随着汽车相关技术的迅速发展，给广大消费者驾驶汽车带来了更好的舒适性、操控性和更好的驾驶乐趣。如今的汽车基本都装配了空调系统。从传统的手动空调到自动化程度较高的电控空调都离还开电气技术在其中的应用。这也给如今汽车空调的检修，维护提出了更高的要求。本文就传统帕萨特B5手动空调及电控空调的电气部分的组成和检修思路做以简单的阐述，请各位老师给予指导和帮助，也希望本文对初步涉及汽车空调维修的相关人员有所帮助。关键词：压缩机，冷凝器，工作原理，常见故障1汽车空调汽车空调系统最主要是对车内空气的温度，湿度，流动速度和洁净度进行调节和控制。为了实现对这几方面的调节和控制，汽车空调系统设置了制冷和供暖装置（主要调节空气的温度和湿度）、通风装置（主要对空气流速和内外循环进行控制）、空气净化装置（主要对汽车空气的灰尘，异味和有毒气体进行控制）。为了有效的便捷的对这几方面控制，汽车空调增加了电气控制系统或微电脑制系统。给驾乘人员带来了便捷的操控性和舒适性。在汽车空调使用过程中，出现的问题非常多。我们要想解决空调出现常见故障和复杂的电气问题，就要对这个系统有所认识，了解它的组成与工作原理。空调系统的基本了解汽车空调系统是用来实现对车厢内空气进行制冷、加热、换气和空气净化的装置。它能为驾乘人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。汽车上是否有空调装置已成为衡量汽车性能的重要标志1.1空调系统的组成汽车空调系统一般由以下五个系统组成：(1)制冷装置，由压缩机，冷凝器，储液干燥器，膨胀阀，蒸发箱组成。如图所示：(2)暖风系统，由发动机冷却水为介质的加热器芯为主要部件装在蒸发箱总成里面。(3)通风系统，以鼓风机为核心的各风道和风门组成(4)空气净化系统，以空调滤芯为核心的除尘、吸附有毒气体的活性碳、负离子发生器等净化空气设备组成。(5)电气控制系统：由电磁离合器，高低压开关，温控器，鼓风机调速电阻，鼓风机调速开关，发动机低速控制继电器，发动机加速切断装置。前四个装置通过电气控制装置构成一个有机的整体，能够相互配合共同完成调节空气温度、湿度、流速、洁净程度的作用。具体部件安装位置视具体车型而定电气控制部分主要对前四个装置进行自动控制从而达到，汽车空调能正常工作，即使不正常工作也要保护压缩机不受损坏。1.2汽车空调系统各部分组成及相关电气部件1.2.1制冷装置(1)压缩机：上面安装的相关电器部件：手动空调和普通电控空调通过电磁离合器进行控制；使用变排量压缩机空调通过变排量电磁阀。(2)冷凝器，上面安装的相关电器部件：电控空调通常在冷凝器附近有环境温度传感器，手动空调的环境温度传感器大多在前挡风玻璃前侧引擎盖下处。（3）蒸发器：上面安装的相关电器部件：蒸发箱周围温度传感器、温控器，主要作用是监测蒸发箱周围温度变化，控制压缩机停运转，让蒸发...
