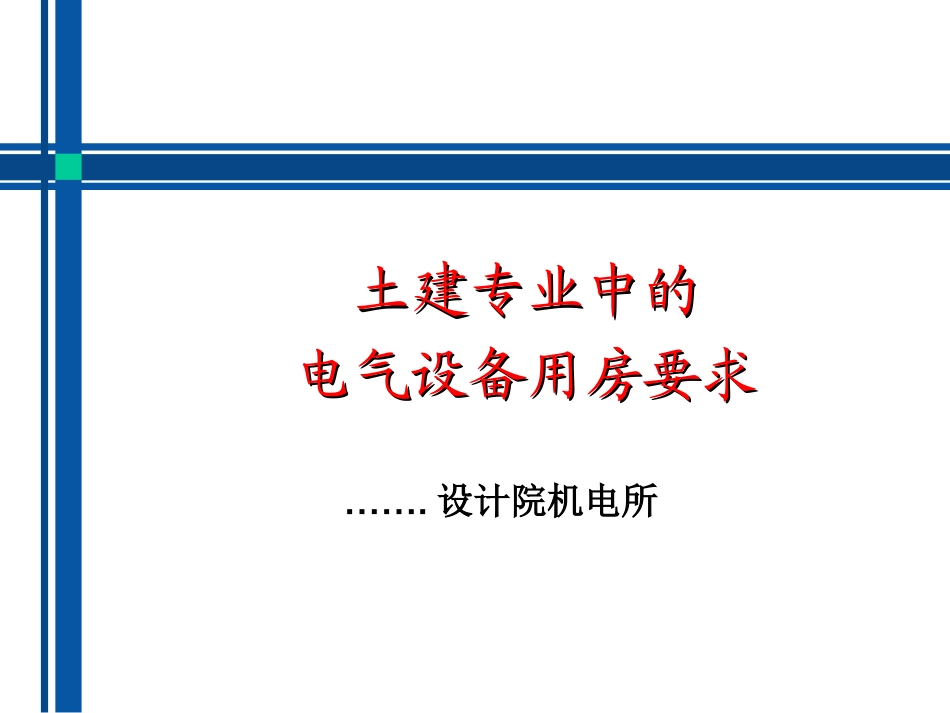

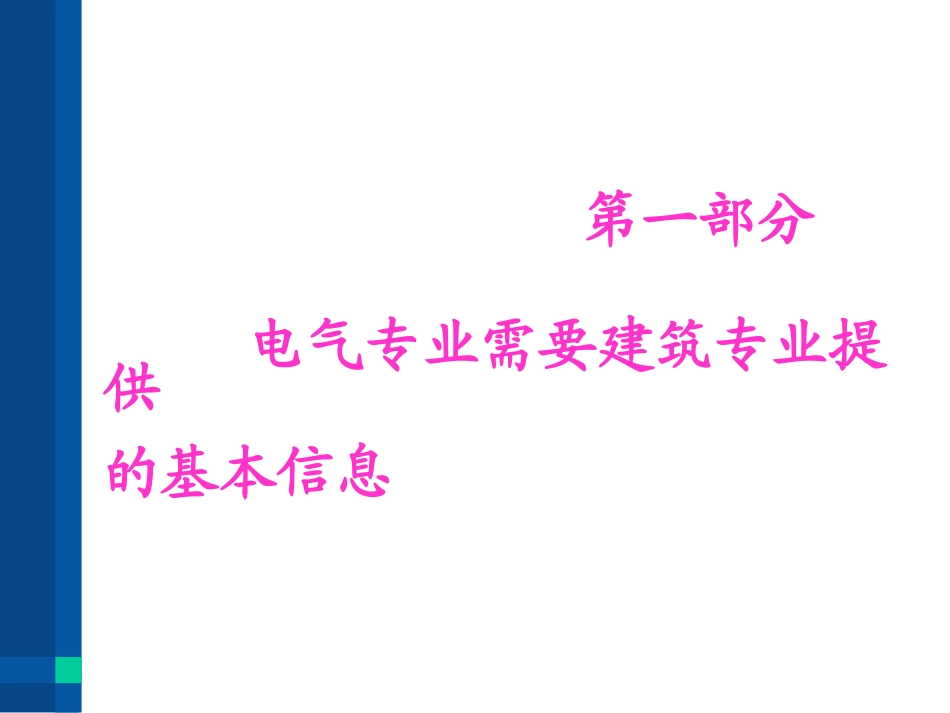

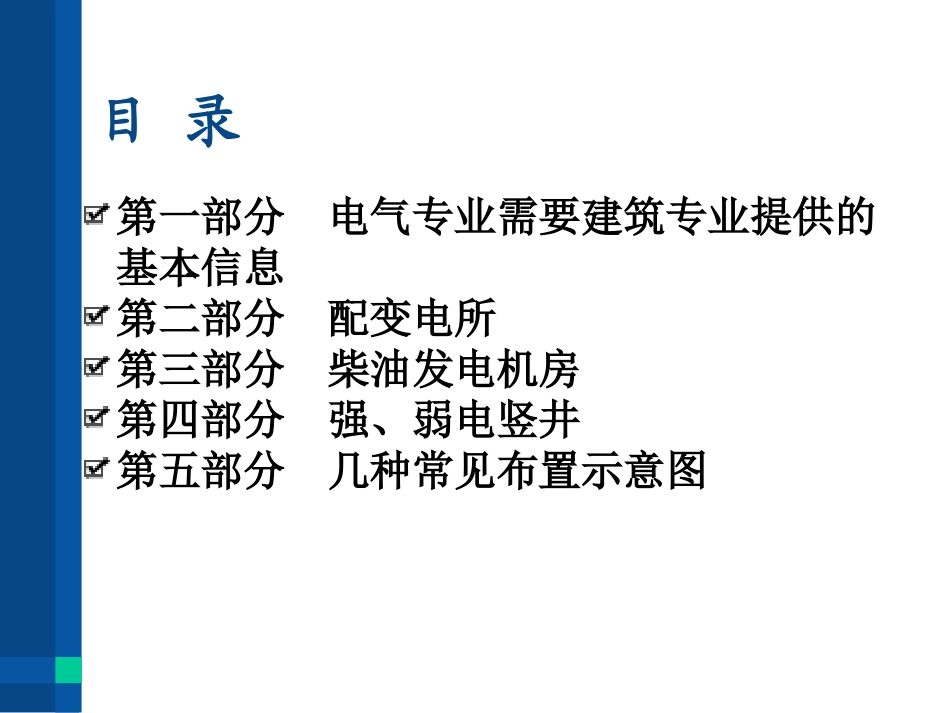

土建专业中的土建专业中的电气设备用房要求电气设备用房要求…….设计院机电所目录第一部分电气专业需要建筑专业提供的基本信息第二部分配变电所第三部分柴油发电机房第四部分强、弱电竖井第五部分几种常见布置示意图第一部分电气专业需要建筑专业提供的基本信息电气专业需要建筑专业提供的基本信息1、建筑平面轴网及两道外尺寸线；2、房间名称、每层的建筑物层高、标高；3、墙线（细线）；4、砼柱、剪力墙位置、尺寸；5、门的开启方向；6、楼梯的跑向；7、各设备用房及管道井的位置、尺寸；8、建筑物内的吊顶形式（如密式、通透式等）；9、防火分区的划分；10、消防电梯位置、集水坑位置；11、住宅建筑中的各类户型套内面积等指标。第二部分配变电所一、位置要求1、宜接近用电负荷中心，低压供电半径一般控制在250m以内（包括楼高）；2、应方便电缆进出线；3、应方便设备吊装运输，一般可利用地下车道，没有车道的要考虑吊装孔（不小于3.0m×3.0m）；4、不应设在厕所、浴室或其他经常积水场的正下方，且不宜与上述场所相邻。二、面积、层高要求1、配变电所根据负荷要求，面积大小不同。一般为150m2~350m2左右。2、层高要求梁下净高3.3(不小于3.0)m。另外要考虑电缆沟深0.8m~1.0m。三、门窗开启要求1、长度大于7m的配电室，应在配电室两端各设一个出口，长度大于60m时，应增加一个出口；2、配变电室的进出口门应向外开启；3、配变电室至少有一个出口的门要满足设备进出，一般门宽为1.6~1.8m，门高为2.4m；4、高压配电室宜设置不能开启的距室外地坪不低于1.8m的自然条光窗，低压配电室可设能开启的不临街的自然采光窗；5、配变电室应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施；各类用房的门、窗防火等级详《民用建筑设计通则》。6、配变电室的电缆沟、电缆夹层和电缆室应采取防水、排水措施。配变电室一般不宜设在建筑物的最底层；7、配变电所不应有与其无关的管道和线路通过。第三部分柴油发电机房一、位置要求1、宜靠近一级负荷或配变电所设置；2、可布置在高层建筑裙房的首层或地下一层。设在地下一层时，至少应有一侧靠外墙，热风和排烟管应伸向室外。二、面积、层高要求1、机房面积要视发电机容量大小来定，一般为30m2~50m2左右（中间尽量不要设有柱子），设两台发电机时还要加大一些，另外要考虑一个放日用油箱贮油间约3m2。2、机房要求净高一般发电机容量在400kW以下为3.0m，500kW及以上为5.0m。3、发电机热风出口的面积不小于柴油机散热器面积的1.5倍；4、发电机进风口的面积不小于柴油机散热器面积的1.6倍。三、门窗开启要求三、门窗开启要求1、发电机间应有两个出入口，其中一个出口的大小应满足运输机组的需要，否则应预留吊装孔；2、发电机出入口的门应向外开启，发电机间与控制室或配电室之间的门和观察窗应采取防火措施，门开向发电机间；3、各类用房的门、窗防火等级详《民用建筑设计通则》。第四部分强、弱电竖井1、高层建筑电气竖井在利用通道作为检修面积时，竖进的净宽度不宜小于0.6m~0.8m；2、多层建筑电气竖井在利用通道作为检修面积时，竖进的净宽度不宜小于0.35m；3、电气强、弱电竖井宜分别设置，当有困难时，可设在一起，此时的强、弱电管线应分别设在竖井的两侧，并用分隔板隔开；4、电气竖井的地坪或门槛宜高出本层地坪0.15m~0.30m；5、电气竖井的检修门应采用不低于丙级的防火门。第五部分几种常见布置示意图低压配电室剖面示意图层高要求梁下净高3.3(不小于3.0)m。另外要考虑电缆沟深0.8m~1.0m高压配电室与墙距离要求单列布置1、层高要求梁下净高3.3(不小于3.0)m。2、屏底电缆沟深为0.8m~1.0m。3、门宽1.8m，高2.6m。变压器及低压配电室与墙距离要求单列布置1、层高要梁下净高3.3(不小于3.0)m。2、屏底电缆沟深为0.8m~1.0m。3、门宽1.8m，高2.6m。变压器及低压配电室与墙距离要求双列面对面布置1、层高要求梁下净高3.3(不小于3.0)m。2、屏底电缆沟深为0.8m~1.0m。3、门宽1.8m，高2.6m。变压器及低压配电室与墙距离要求双列背靠背布置1、层高要求梁下净高3.3(不小于3.0)m。2、屏底电缆沟深为0.8m~1.0m。3、门宽1.8m，高2.6m。单...
