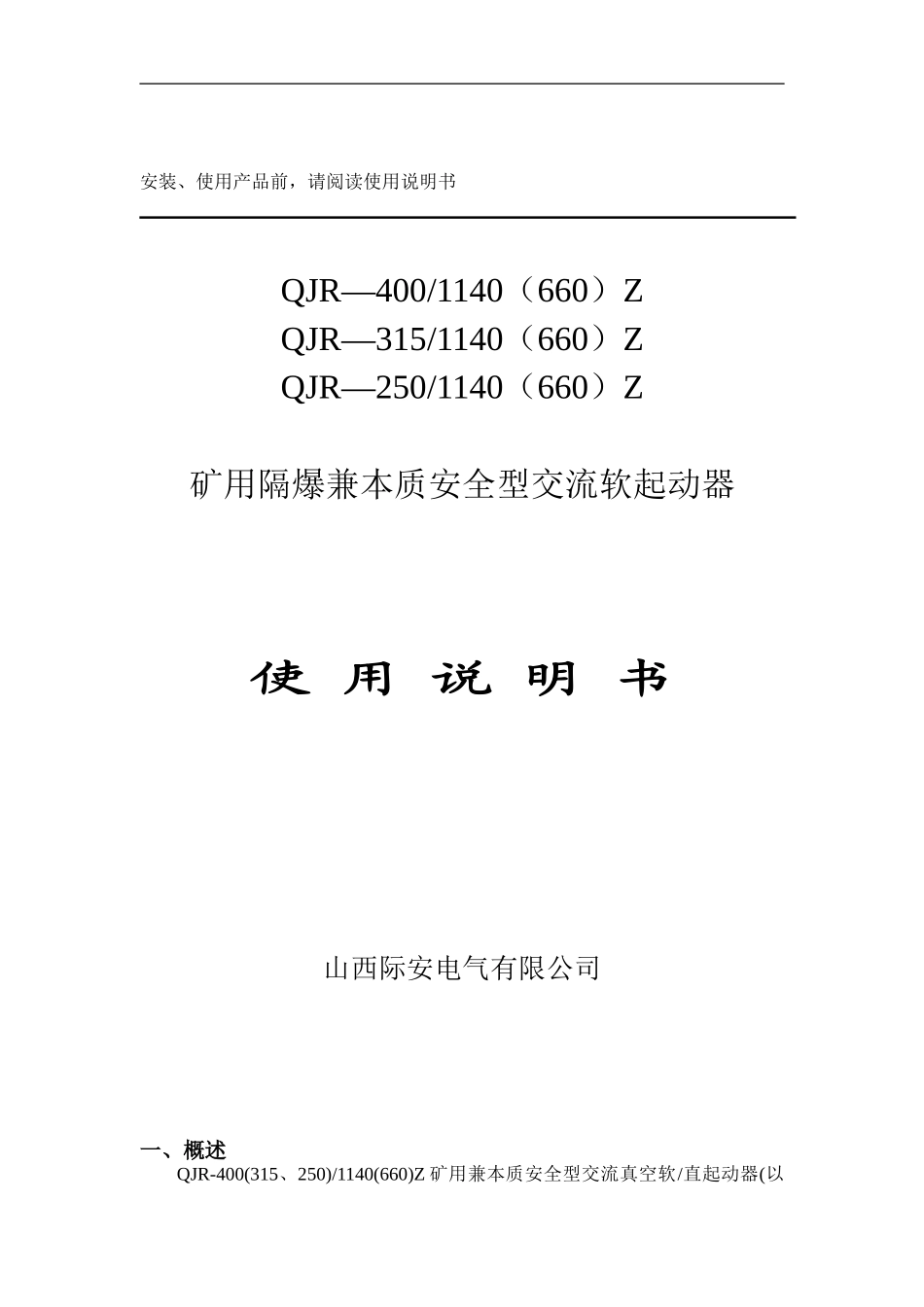

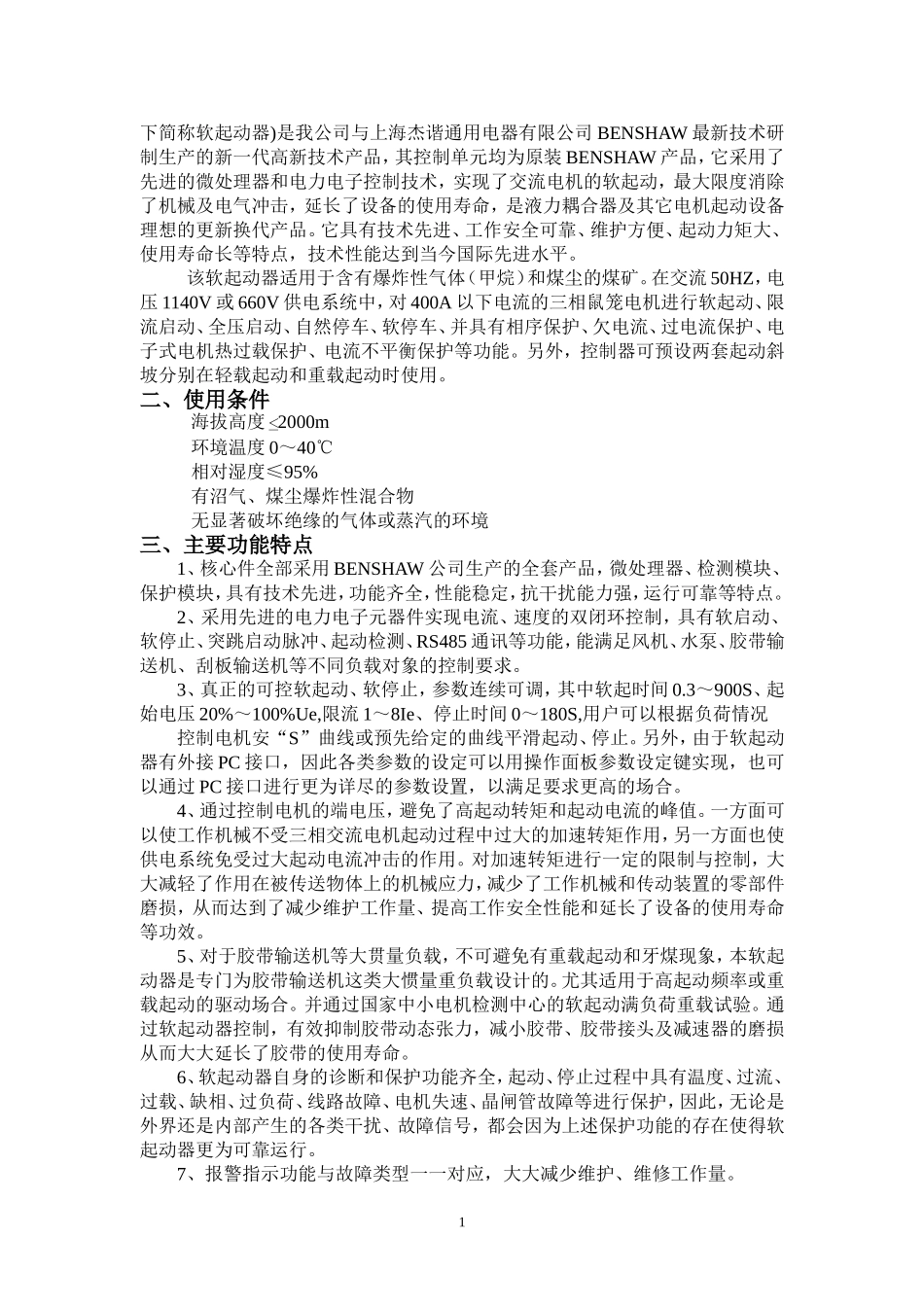

安装、使用产品前，请阅读使用说明书QJR—400/1140（660）ZQJR—315/1140（660）ZQJR—250/1140（660）Z矿用隔爆兼本质安全型交流软起动器使用说明书山西际安电气有限公司一、概述QJR-400(315、250)/1140(660)Z矿用兼本质安全型交流真空软/直起动器(以下简称软起动器)是我公司与上海杰谐通用电器有限公司BENSHAW最新技术研制生产的新一代高新技术产品，其控制单元均为原装BENSHAW产品，它采用了先进的微处理器和电力电子控制技术，实现了交流电机的软起动，最大限度消除了机械及电气冲击，延长了设备的使用寿命，是液力耦合器及其它电机起动设备理想的更新换代产品。它具有技术先进、工作安全可靠、维护方便、起动力矩大、使用寿命长等特点，技术性能达到当今国际先进水平。该软起动器适用于含有爆炸性气体（甲烷）和煤尘的煤矿。在交流50HZ，电压1140V或660V供电系统中，对400A以下电流的三相鼠笼电机进行软起动、限流启动、全压启动、自然停车、软停车、并具有相序保护、欠电流、过电流保护、电子式电机热过载保护、电流不平衡保护等功能。另外，控制器可预设两套起动斜坡分别在轻载起动和重载起动时使用。二、使用条件海拔高度2000m环境温度0～40℃相对湿度≤95%有沼气、煤尘爆炸性混合物无显著破坏绝缘的气体或蒸汽的环境三、主要功能特点1、核心件全部采用BENSHAW公司生产的全套产品，微处理器、检测模块、保护模块，具有技术先进，功能齐全，性能稳定，抗干扰能力强，运行可靠等特点。2、采用先进的电力电子元器件实现电流、速度的双闭环控制，具有软启动、软停止、突跳启动脉冲、起动检测、RS485通讯等功能，能满足风机、水泵、胶带输送机、刮板输送机等不同负载对象的控制要求。3、真正的可控软起动、软停止，参数连续可调，其中软起时间0.3～900S、起始电压20%～100%Ue,限流1～8Ie、停止时间0～180S,用户可以根据负荷情况控制电机安“S”曲线或预先给定的曲线平滑起动、停止。另外，由于软起动器有外接PC接口，因此各类参数的设定可以用操作面板参数设定键实现，也可以通过PC接口进行更为详尽的参数设置，以满足要求更高的场合。4、通过控制电机的端电压，避免了高起动转矩和起动电流的峰值。一方面可以使工作机械不受三相交流电机起动过程中过大的加速转矩作用，另一方面也使供电系统免受过大起动电流冲击的作用。对加速转矩进行一定的限制与控制，大大减轻了作用在被传送物体上的机械应力，减少了工作机械和传动装置的零部件磨损，从而达到了减少维护工作量、提高工作安全性能和延长了设备的使用寿命等功效。5、对于胶带输送机等大贯量负载，不可避免有重载起动和牙煤现象，本软起动器是专门为胶带输送机这类大惯量重负载设计的。尤其适用于高起动频率或重载起动的驱动场合。并通过国家中小电机检测中心的软起动满负荷重载试验。通过软起动器控制，有效抑制胶带动态张力，减小胶带、胶带接头及减速器的磨损从而大大延长了胶带的使用寿命。6、软起动器自身的诊断和保护功能齐全，起动、停止过程中具有温度、过流、过载、缺相、过负荷、线路故障、电机失速、晶闸管故障等进行保护，因此，无论是外界还是内部产生的各类干扰、故障信号，都会因为上述保护功能的存在使得软起动器更为可靠运行。7、报警指示功能与故障类型一一对应，大大减少维护、维修工作量。18、过负载能力强，允许额定电流140%长期运行，频率范围45～66HZ，允许电压波动范围+10%～-25%。9、结构简单，安装操作维护方便，它既可以就地控制，也能通过可编程序控制器（PLC）或其它设备对其进行远方控制。10、软起动本体内部设置为导轨手车式，手车式本体具有互换性；主回路进出线，控制回路采用接插件连接方式，拔插简单快接，维修维护方便。四、主要技术指标1、额定工作电压：交流1140V、660V、380V2、额定工作电流：315A、400A、250A3、额定频率：50HZ4、软起动时间：0-90S5、停止时间：0～180S6、突跳起动脉冲时间：0～10S7、突跳起动脉冲电流：100～800%8、电流限制：0.5～8Ie9、起动电压：20～100%Ue10本安参数：最大开路电压：14VAC最大工作电压：7VDC最大短路电流：10mAAC最大工作电流：5mADC11、控制...
