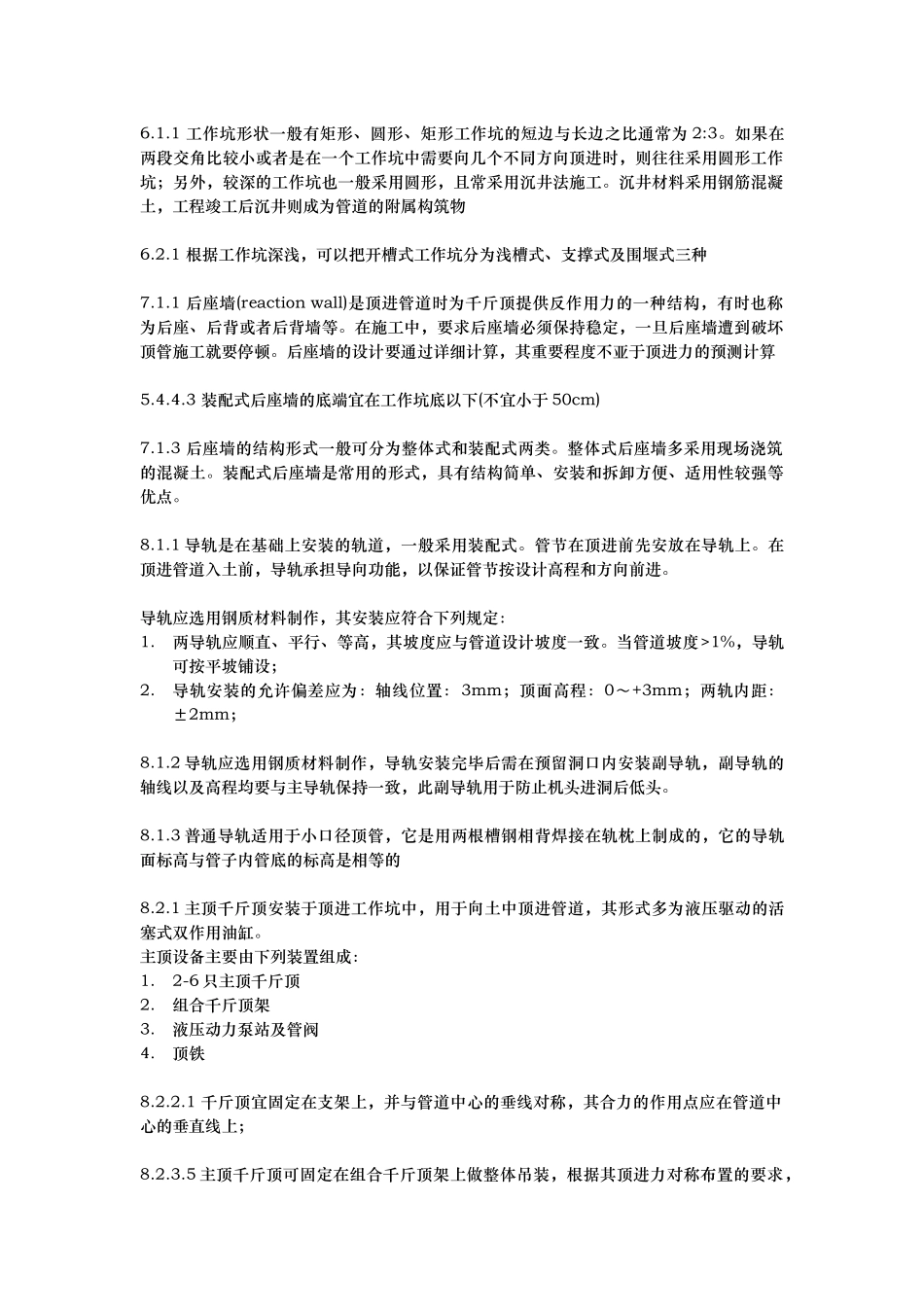

6.1.1工作坑形状一般有矩形、圆形、矩形工作坑的短边与长边之比通常为2:3。如果在两段交角比较小或者是在一个工作坑中需要向几个不同方向顶进时，则往往采用圆形工作坑；另外，较深的工作坑也一般采用圆形，且常采用沉井法施工。沉井材料采用钢筋混凝土，工程竣工后沉井则成为管道的附属构筑物6.2.1根据工作坑深浅，可以把开槽式工作坑分为浅槽式、支撑式及围堰式三种7.1.1后座墙(reactionwall)是顶进管道时为千斤顶提供反作用力的一种结构，有时也称为后座、后背或者后背墙等。在施工中，要求后座墙必须保持稳定，一旦后座墙遭到破坏顶管施工就要停顿。后座墙的设计要通过详细计算，其重要程度不亚于顶进力的预测计算5.4.4.3装配式后座墙的底端宜在工作坑底以下(不宜小于50cm)7.1.3后座墙的结构形式一般可分为整体式和装配式两类。整体式后座墙多采用现场浇筑的混凝土。装配式后座墙是常用的形式，具有结构简单、安装和拆卸方便、适用性较强等优点。8.1.1导轨是在基础上安装的轨道，一般采用装配式。管节在顶进前先安放在导轨上。在顶进管道入土前，导轨承担导向功能，以保证管节按设计高程和方向前进。导轨应选用钢质材料制作，其安装应符合下列规定：1.两导轨应顺直、平行、等高，其坡度应与管道设计坡度一致。当管道坡度>1%，导轨可按平坡铺设；2.导轨安装的允许偏差应为：轴线位置：3mm；顶面高程：0～+3mm；两轨内距：±2mm；8.1.2导轨应选用钢质材料制作，导轨安装完毕后需在预留洞口内安装副导轨，副导轨的轴线以及高程均要与主导轨保持一致，此副导轨用于防止机头进洞后低头。8.1.3普通导轨适用于小口径顶管，它是用两根槽钢相背焊接在轨枕上制成的，它的导轨面标高与管子内管底的标高是相等的8.2.1主顶千斤顶安装于顶进工作坑中，用于向土中顶进管道，其形式多为液压驱动的活塞式双作用油缸。主顶设备主要由下列装置组成：1.2-6只主顶千斤顶2.组合千斤顶架3.液压动力泵站及管阀4.顶铁8.2.2.1千斤顶宜固定在支架上，并与管道中心的垂线对称，其合力的作用点应在管道中心的垂直线上；8.2.3.5主顶千斤顶可固定在组合千斤顶架上做整体吊装，根据其顶进力对称布置的要求，通常选用2、4、6只按偶数组合8.3.1顶铁又称为承压环或者均压环，其作用主要是把主顶千斤顶的推力比较均匀地分散到顶进管道的管端面上，同时还起到保护管端面的作用，同时还可以延长短行程千斤顶的行程。顶铁可分成矩形顶铁、环形顶铁、弧形顶铁、马蹄形顶铁和“U”形顶铁几种。安装后的顶铁轴线应与管道轴线平行、对称，顶铁与导轨和顶铁之间的接触面不得有泥土、油污8.4.7顶管掘进机下坑后，刀盘应离开封门1米左右，放置平稳后重测导轨标高，高程误差不应超过5mm，然后开始凿除砖封门，砖封门应尽量凿除干净，不要遗留块状物，使掘进机刀盘贴住前方土体。8.5.1导向油缸安装在首节管或顶管掘进机后面，用以调整高程和轴线的偏差。导向油缸的行程一般为50~100mm，顶力为500~1000kN。施工中应根据管径大小、顶进方法、顶管掘进机长度、地质条件等因素来选择导向油缸的吨位值。止水圈的构造（止水圈是埋设在止水墙中的）8.6.1顶管施工中，针对不同构造的工作坑，洞口止水的方式也不同。如在钢板桩围成的工作坑中，首先应该在管子顶进前方的坑内，浇筑一道前止水墙，墙体可由级配较高的素混凝土构成。其宽度约为2.0~5.0m，具体数据根据管径的不同而定；厚度约为0.3~0.5m；高度约为1.5~4.5m。8.7.1顶管施工需配备垂直吊装和运输设备。一般情况下可采用桥式起重机（即门式行车）或旋转臂架式起重机（如汽车吊、履带吊）8.8.1出土运输分为管内运输和场内地面运输两种。管内运输应根据土层的性质，选用掘进机型、管内作业空间、每次顶进的出土量、顶进长度等因素。8.8.2可参考使用的输土方法有以下几种：1.手掘式顶管一般可选用人力推车、轨道式土斗车、电瓶车等工具进行管内水平运输。2.挤压式顶管出土是由设置在顶进工作坑的双滚筒卷扬机牵引轨道上的半圆形土斗车，将挤压口排出的泥土输送至顶进工作坑，然后进行垂直起吊。3.小口径泥水平衡顶管掘进机采用水力机械方式将泥浆通过与管路连接的吸泥泵排出并由排泥...
