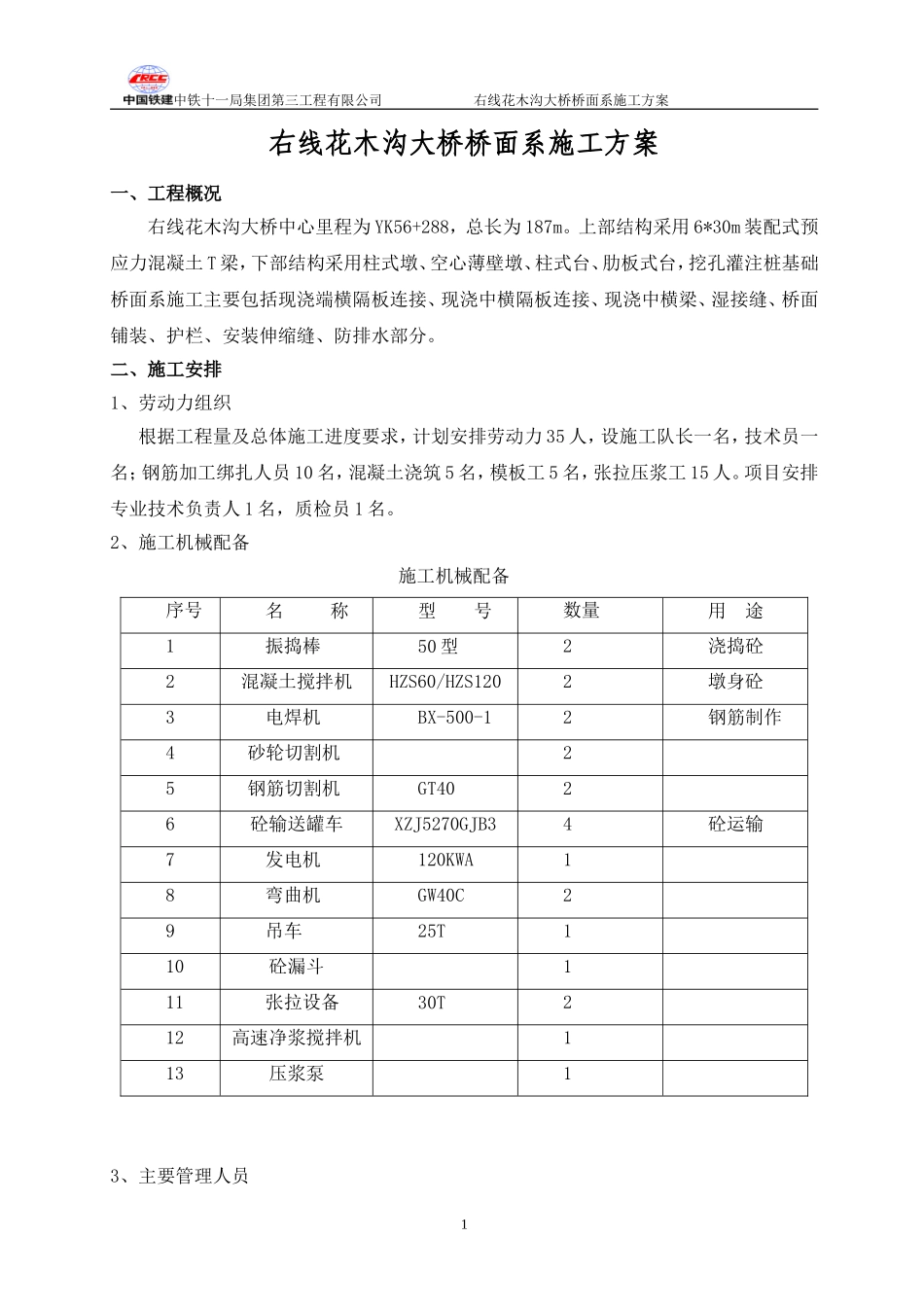

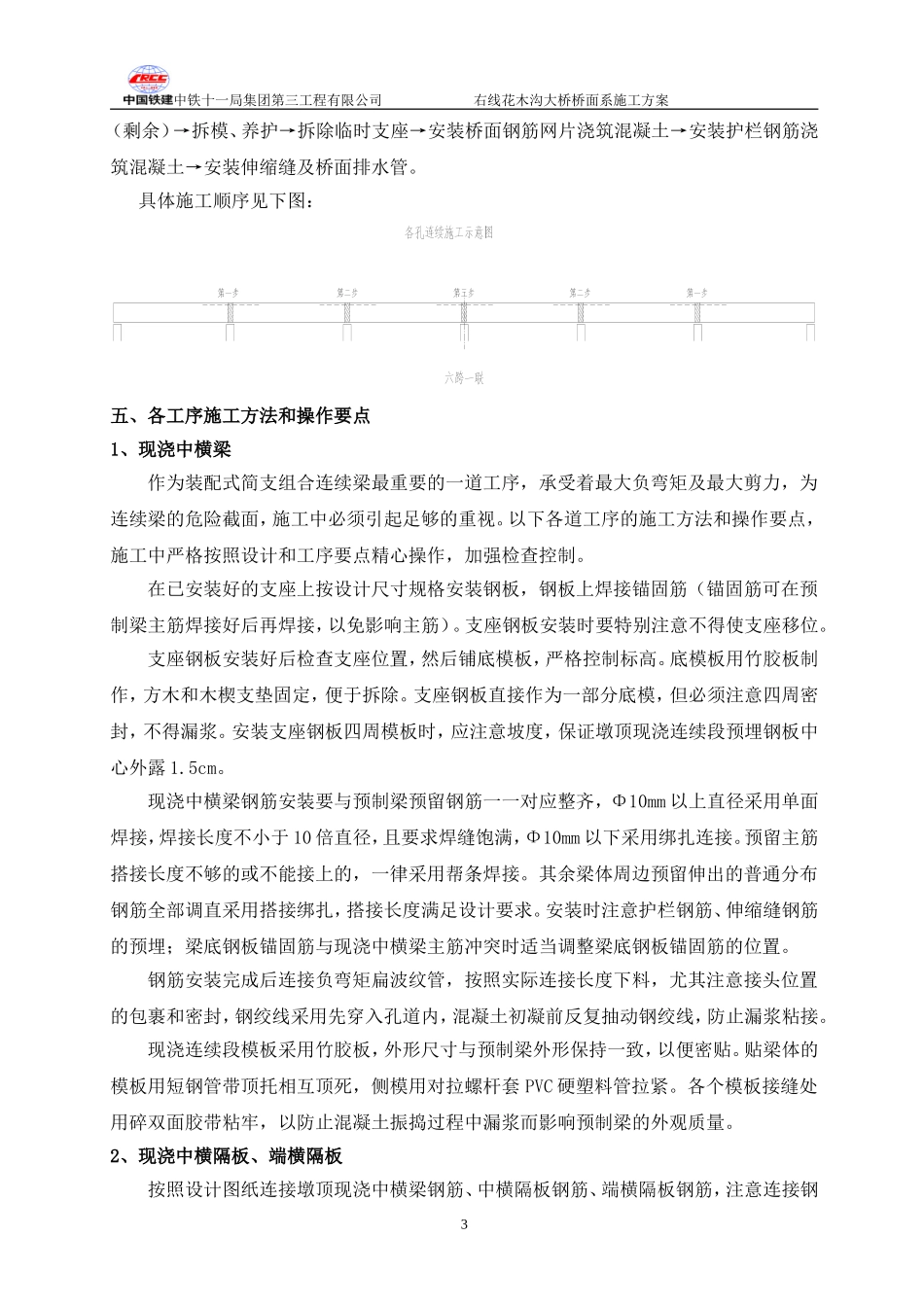

中铁十一局集团第三工程有限公司右线花木沟大桥桥面系施工方案右线花木沟大桥桥面系施工方案一、工程概况右线花木沟大桥中心里程为YK56+288，总长为187m。上部结构采用6*30m装配式预应力混凝土T梁，下部结构采用柱式墩、空心薄壁墩、柱式台、肋板式台，挖孔灌注桩基础桥面系施工主要包括现浇端横隔板连接、现浇中横隔板连接、现浇中横梁、湿接缝、桥面铺装、护栏、安装伸缩缝、防排水部分。二、施工安排1、劳动力组织根据工程量及总体施工进度要求，计划安排劳动力35人，设施工队长一名，技术员一名；钢筋加工绑扎人员10名，混凝土浇筑5名，模板工5名，张拉压浆工15人。项目安排专业技术负责人1名，质检员1名。2、施工机械配备施工机械配备序号名称型号数量用途1振捣棒50型2浇捣砼2混凝土搅拌机HZS60/HZS1202墩身砼3电焊机BX-500-12钢筋制作4砂轮切割机25钢筋切割机GT4026砼输送罐车XZJ5270GJB34砼运输7发电机120KWA18弯曲机GW40C29吊车25T110砼漏斗111张拉设备30T212高速净浆搅拌机113压浆泵13、主要管理人员1中铁十一局集团第三工程有限公司右线花木沟大桥桥面系施工方案桥面系施工主要管理人员见下表墩柱施工主要管理人员表序号姓名性别任职备注1宋林男项目经理2史艳波男项目总工3李斌男工程部长4余勇男桥梁工程师5陈洪焱男现场负责人8米双明男试验工程师9王瑞男测量工程师10宋光宗男安全部长11孙则平男施工队长12周宝丰男现场技术员三、施工工期安排右线花木沟大桥桥面系施工计划开工时间为2012年03月01日，计划完工时间为2012年04月30日。四、总体施工方案及工艺流程1、总体施工方案桥面系施工的模板统一采用15cm厚优质竹胶板，护栏的模板采用成型的钢模，模板加固采用PVC拉杆和方木结合实际情况加固；钢筋加工在已经架设好的桥面上选址加工，钢筋下料后现场安装和绑扎；混凝土纵向运输采用混凝土输送泵运送到桥面，然后用自卸小车在桥面上水平运输到待浇注位置，用手推车推送入模；混凝土龄期达到7天且强度达到设计强度的90%以后开始张拉，张拉后立即进行压浆、封锚。2、施工工艺流程焊接、连接梁纵向预留钢筋→连接横隔板、湿接缝钢筋→连接扁束波纹管→安装中横梁、湿接缝模板→安装绑扎相应墩顶中心两侧桥面钢筋（包括护栏预埋钢筋）→按上述顺序逐一浇筑现浇中横梁、端横隔板、中横隔板混凝土→浇注湿接缝混凝土→混凝土达到设计强度的90%后按顺序逐一张拉顶板负弯矩束（并压浆）形成连续→浇注湿接缝混凝土2中铁十一局集团第三工程有限公司右线花木沟大桥桥面系施工方案（剩余）→拆模、养护→拆除临时支座→安装桥面钢筋网片浇筑混凝土→安装护栏钢筋浇筑混凝土→安装伸缩缝及桥面排水管。具体施工顺序见下图：五、各工序施工方法和操作要点1、现浇中横梁作为装配式简支组合连续梁最重要的一道工序，承受着最大负弯矩及最大剪力，为连续梁的危险截面，施工中必须引起足够的重视。以下各道工序的施工方法和操作要点，施工中严格按照设计和工序要点精心操作，加强检查控制。在已安装好的支座上按设计尺寸规格安装钢板，钢板上焊接锚固筋（锚固筋可在预制梁主筋焊接好后再焊接，以免影响主筋）。支座钢板安装时要特别注意不得使支座移位。支座钢板安装好后检查支座位置，然后铺底模板，严格控制标高。底模板用竹胶板制作，方木和木楔支垫固定，便于拆除。支座钢板直接作为一部分底模，但必须注意四周密封，不得漏浆。安装支座钢板四周模板时，应注意坡度，保证墩顶现浇连续段预埋钢板中心外露1.5cm。现浇中横梁钢筋安装要与预制梁预留钢筋一一对应整齐，Φ10mm以上直径采用单面焊接，焊接长度不小于10倍直径，且要求焊缝饱满，Φ10mm以下采用绑扎连接。预留主筋搭接长度不够的或不能接上的，一律采用帮条焊接。其余梁体周边预留伸出的普通分布钢筋全部调直采用搭接绑扎，搭接长度满足设计要求。安装时注意护栏钢筋、伸缩缝钢筋的预埋；梁底钢板锚固筋与现浇中横梁主筋冲突时适当调整梁底钢板锚固筋的位置。钢筋安装完成后连接负弯矩扁波纹管，按照实际连接长度下料，尤其注意接头位置的包裹和密封，钢绞线采用先穿入孔道内，混凝土初凝前反复抽动钢绞线，防止漏浆粘接。现...
