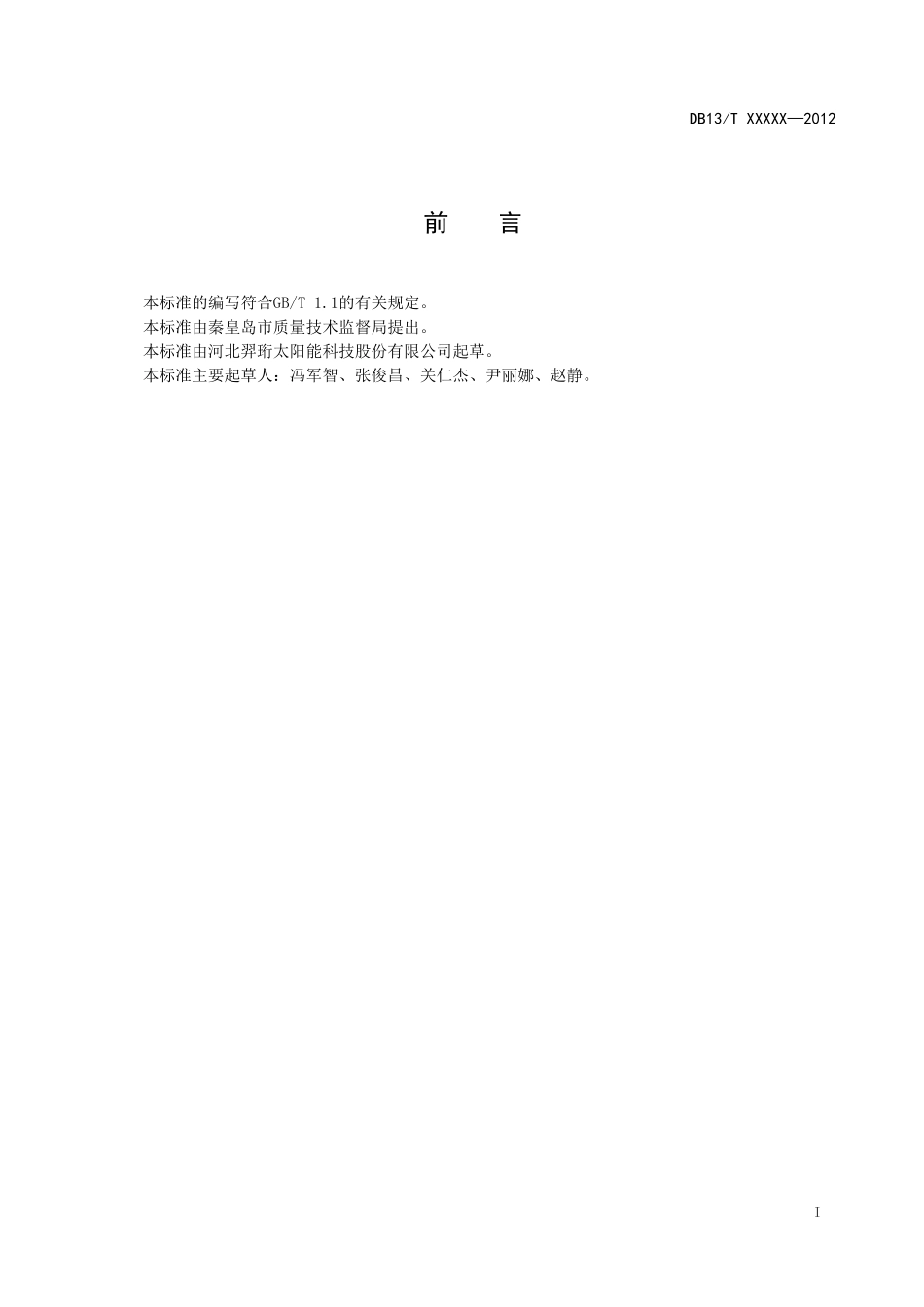

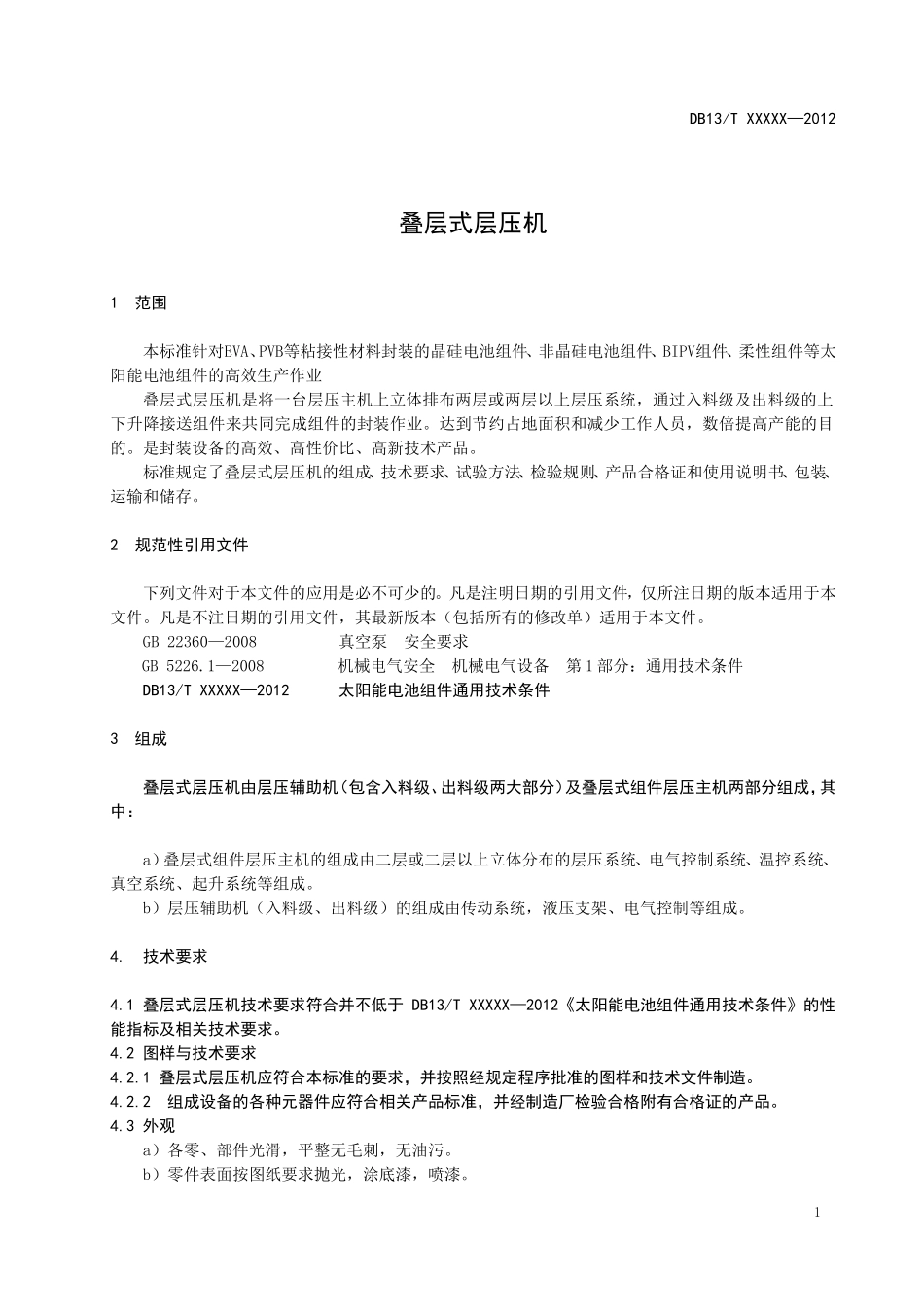

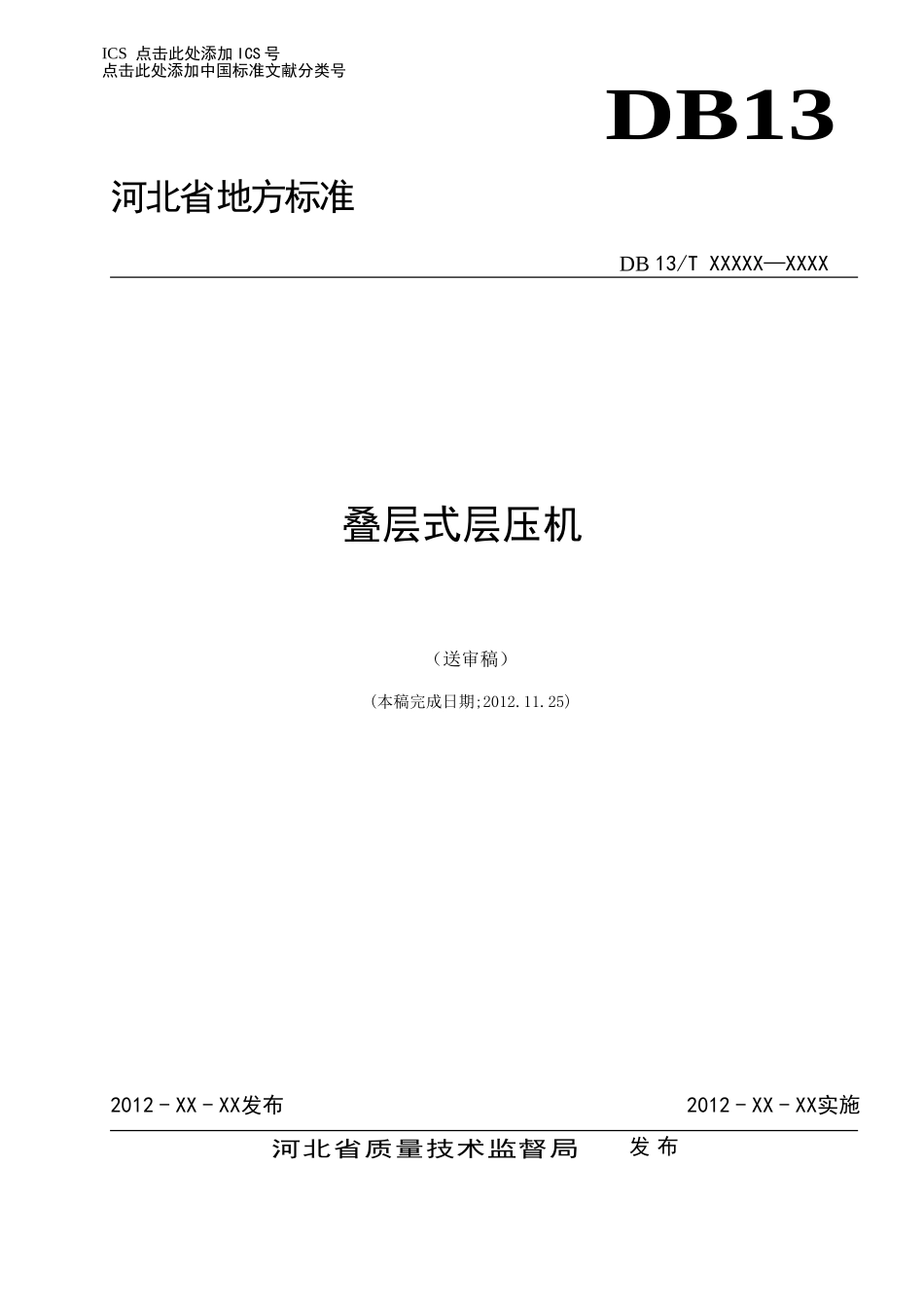

ICS点击此处添加ICS号点击此处添加中国标准文献分类号DB13河北省地方标准DB13/TXXXXX—XXXX叠层式层压机（送审稿）(本稿完成日期;2012.11.25)2012-XX-XX发布2012-XX-XX实施河北省质量技术监督局发布DB13/TXXXXX—2012前言本标准的编写符合GB/T1.1的有关规定。本标准由秦皇岛市质量技术监督局提出。本标准由河北羿珩太阳能科技股份有限公司起草。本标准主要起草人：冯军智、张俊昌、关仁杰、尹丽娜、赵静。IDB13/TXXXXX—2012叠层式层压机1范围本标准针对EVA、PVB等粘接性材料封装的晶硅电池组件、非晶硅电池组件、BIPV组件、柔性组件等太阳能电池组件的高效生产作业叠层式层压机是将一台层压主机上立体排布两层或两层以上层压系统，通过入料级及出料级的上下升降接送组件来共同完成组件的封装作业。达到节约占地面积和减少工作人员，数倍提高产能的目的。是封装设备的高效、高性价比、高新技术产品。标准规定了叠层式层压机的组成、技术要求、试验方法、检验规则、产品合格证和使用说明书、包装、运输和储存。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB22360—2008真空泵安全要求GB5226.1—2008机械电气安全机械电气设备第1部分：通用技术条件DB13/TXXXXX—2012太阳能电池组件通用技术条件3组成叠层式层压机由层压辅助机（包含入料级、出料级两大部分）及叠层式组件层压主机两部分组成，其中：a）叠层式组件层压主机的组成由二层或二层以上立体分布的层压系统、电气控制系统、温控系统、真空系统、起升系统等组成。b）层压辅助机（入料级、出料级）的组成由传动系统，液压支架、电气控制等组成。4.技术要求4.1叠层式层压机技术要求符合并不低于DB13/TXXXXX—2012《太阳能电池组件通用技术条件》的性能指标及相关技术要求。4.2图样与技术要求4.2.1叠层式层压机应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。4.2.2组成设备的各种元器件应符合相关产品标准，并经制造厂检验合格附有合格证的产品。4.3外观a）各零、部件光滑，平整无毛刺，无油污。b）零件表面按图纸要求抛光，涂底漆，喷漆。1DB13/TXXXXX—2012c）整机表面喷漆、喷塑应均匀无遗漏，无脱皮、起鼓及明显皱纹等外观缺馅。d)电气线路排放整齐、规范，线号清晰、无遗漏。4.4主要零部件质量要求4.4.1真空泵a）真空泵的检查应符合GB22360—2008的规定。b）真空泵的极限真空应低于10Pa（特殊结构真空泵可放宽至50Pa）。4.4.2起升架a）各连接孔应相互对应，不得有明显的扭曲变形。b）除本身要求外，不得有任何影响强度的缺陷。c）表面应平整﹑光洁，且进行喷漆（或喷塑）处理。d)各个连接处均运转正常、平稳，无卡阻、扭曲及较大噪声等不良现象。e)将上室起升至最高点，关闭电源，上室稳定，4小时内无明显回落现象。4.4.3上腔体a）法兰和底板对角线误差均不大于5mm，且配合良好，无明显变形。b）法兰上下表面及底板下表面应光洁平整，无超过2mm深凹坑﹑划槽等影响真空的缺陷存在。c）胶板在常温和高温情况下均无漏气现象,且上室真空情况下不得有存气现象。d)上真空防皱板表面光滑、无漏焊、裂纹、夹渣、明显凹凸不平现象，且焊后打磨平整均匀。e）上室防皱设计，胶板使用过程中不能产生皱褶。4.4.4加热平台a）油加热工作板面采用精加工厚钢板内部钻孔循环回路或电加热铝板结构。b）加热工作板面表面平整度为±0.5mm，不得有任何凸点和超过1mm的凹点。c）加热工作板面焊后或安装变形不得超过4mm，且不得有正向变形。4.4.5下真空室密封良好工况下，下真空室真空度2min内达到200Pa～20Pa。4.4.6电气部分a）电气控制系统应具有联锁自动保护功能，并且工作可靠、安全。b）设备使用电源电压为380V，50Hz。如有特殊要求时，应按使用地区的电网要求进行设计安装。c）电器安全要求应符合GB5226.1—2008的规定。d)控制系统需集中控制，在一个操作界面对各层的状态进行显示，并可进行切换进行相应控制操作。且各设备控制系统具备与网络化控制系统兼容的能力。4.4.7电气设计...
