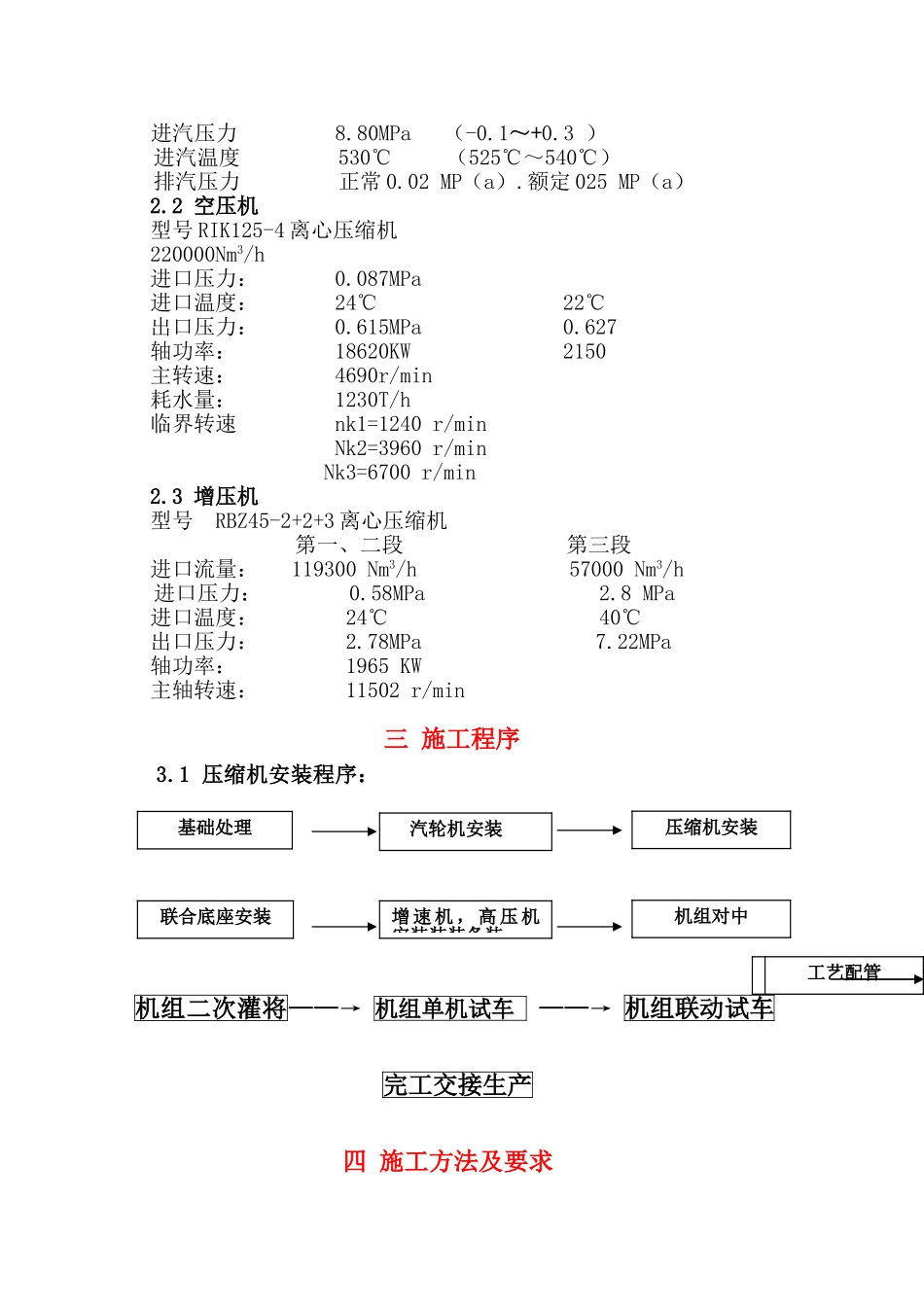

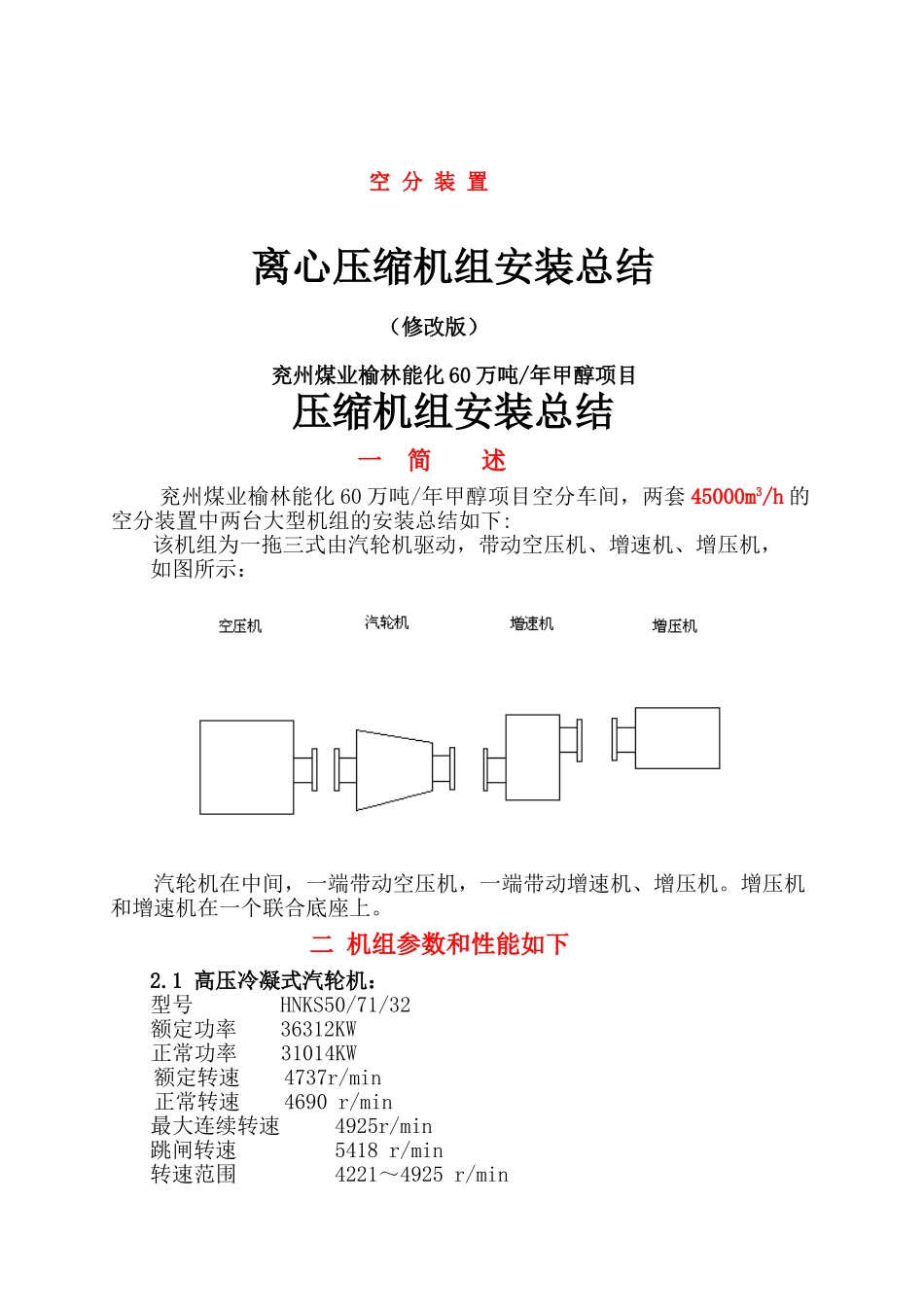

空 分 装 置离心压缩机组安装总结（修改版）兖州煤业榆林能化 60 万吨/年甲醇项目压缩机组安装总结一 简 述 兖州煤业榆林能化 60 万吨/年甲醇项目空分车间，两套 45000m3/h 的空分装置中两台大型机组的安装总结如下: 该机组为一拖三式由汽轮机驱动，带动空压机、增速机、增压机，如图所示： 汽轮机在中间，一端带动空压机，一端带动增速机、增压机。增压机和增速机在一个联合底座上。二 机组参数和性能如下2.1 高压冷凝式汽轮机：型号 HNKS50/71/32额定功率 36312KW 正常功率 31014KW 额定转速 4737r/min 正常转速 4690 r/min最大连续转速 4925r/min 跳闸转速 5418 r/min转速范围 4221～4925 r/min 进汽压力 8.80MPa （-0.1～+0.3 ） 进汽温度 530℃ （525℃～540℃） 排汽压力 正常 0.02 MP（a）.额定 025 MP（a） 2.2 空压机 型号 RIK125-4 离心压缩机 220000Nm3/h进口压力： 0.087MPa 进口温度： 24℃ 22℃出口压力： 0.615MPa 0.627轴功率： 18620KW 2150主转速： 4690r/min耗水量： 1230T/h临界转速 nk1=1240 r/min Nk2=3960 r/min Nk3=6700 r/min2.3 增压机型号 RBZ45-2+2+3 离心压缩机 第一、二段 第三段进口流量： 119300 Nm3/h 57000 Nm3/h进口压力： 0.58MPa 2.8 MPa进口温度： 24℃ 40℃出口压力： 2.78MPa 7.22MPa轴功率： 1965 KW主轴转速： 11502 r/min三 施工程序3.1 压缩机安装程序：机组二次灌将——→ 机组单机试车 ——→ 机组联动试车完工交接生产四 施工方法及要求基础处理汽轮机安装压缩机安装一次性灌浆联合底座安装增 速 机 ， 高 压 机安装装装备装机组对中润滑系统安装工艺配管4.1 施工准备4.1.1 施工技术资料；4.1.1.1 压缩机组的随机图样及技术文件；4.1.1.2 设计资料、设备施工图、设计说明及技术规定等；4.1.1.3 现行施工标准法律规范。见编制依据；4.1.1.4 RIK125—4离心压缩机安装施工方案；4.1.2 工作量：汽轮机、空压机、增压机解体、清洗、检查安装、冷对中完工、机组灌浆、具备开车条件。副机安装完工灌浆（不含空冷岛安装，油运冲洗与试车）。4.1.3 人员配备主 要 作 业 人 员 表序号工 种 数量（名）序号工种数量（名）1钳 工 4 2起重工2泩：电器仪表，工艺管线作业人员另行配备4.1.4 合理工期；4.1.4.1 从吊装第一个部件开始，主副机安装完工，交付工艺配管，电器仪表安装，机组...
