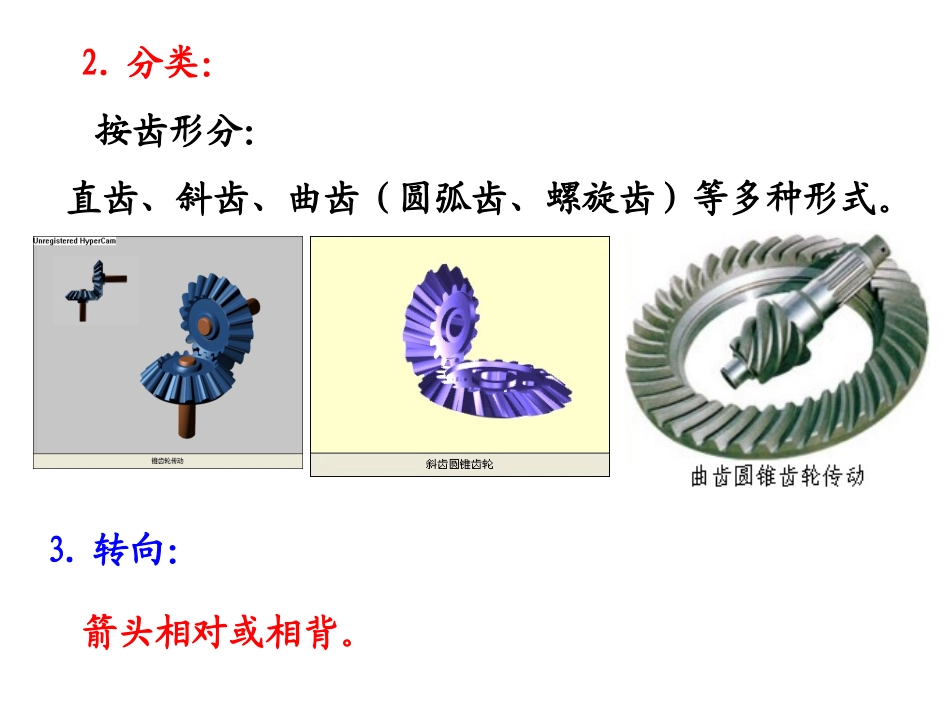

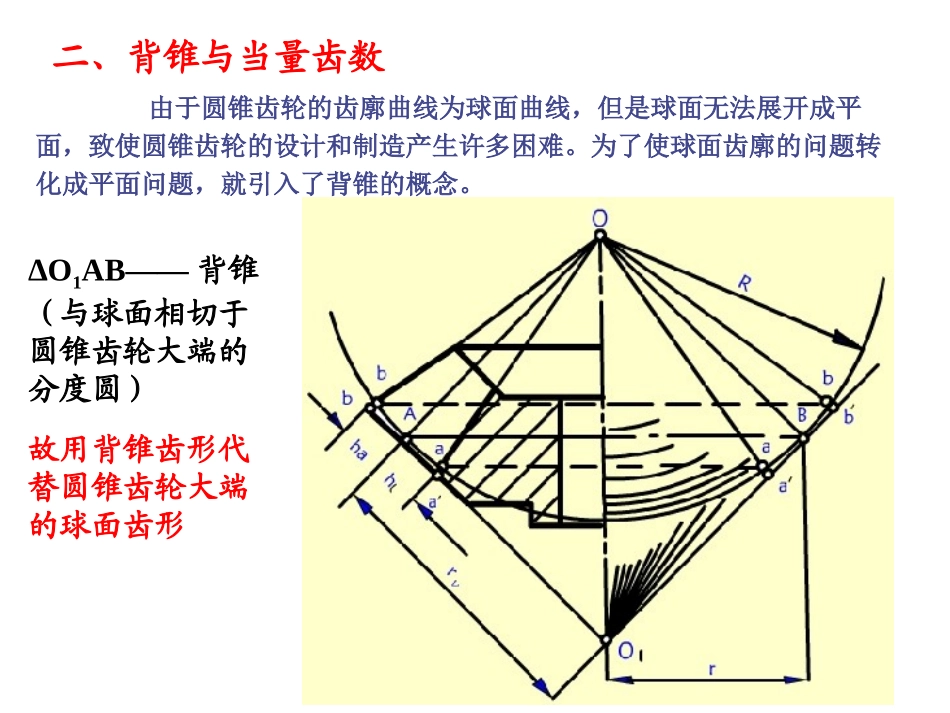

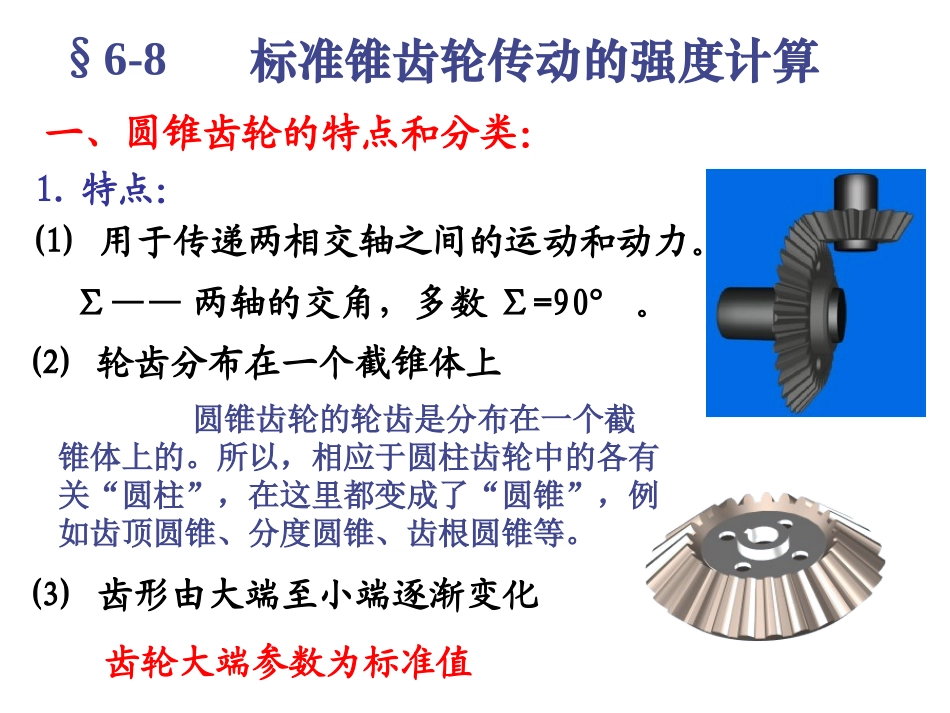

⑶齿形由大端至小端逐渐变化⑵轮齿分布在一个截锥体上Σ——两轴的交角，多数Σ=90°。齿轮大端参数为标准值1.特点：⑴用于传递两相交轴之间的运动和动力。一、圆锥齿轮的特点和分类：§6-8标准锥齿轮传动的强度计算圆锥齿轮的轮齿是分布在一个截锥体上的。所以，相应于圆柱齿轮中的各有关“圆柱”，在这里都变成了“圆锥”，例如齿顶圆锥、分度圆锥、齿根圆锥等。箭头相对或相背。3.转向：按齿形分：直齿、斜齿、曲齿（圆弧齿、螺旋齿）等多种形式。2.分类：ΔO1AB——背锥（与球面相切于圆锥齿轮大端的分度圆）故用背锥齿形代替圆锥齿轮大端的球面齿形二、背锥与当量齿数由于圆锥齿轮的齿廓曲线为球面曲线，但是球面无法展开成平面，致使圆锥齿轮的设计和制造产生许多困难。为了使球面齿廓的问题转化成平面问题，就引入了背锥的概念。δ——分度圆锥角rv——背锥的分度圆半径（背锥距）r——锥齿轮大端分度圆半径背锥展开——扇形齿轮（半径rv)补足扇形齿轮就得到一个直齿圆柱齿轮。这个直齿圆柱齿轮就称为圆锥齿轮的当量齿轮，半径为rv，齿数Zv（圆锥齿轮的当量齿数）补足222δcosZZv=当量齿轮是齿形与直齿圆锥齿轮大端齿形十分近似的一个虚拟的直齿圆柱齿轮，其齿数Zv称为直齿圆锥齿轮的当量齿数同理有：∴结论：4.对圆锥齿轮进行齿根弯曲疲劳强度计算时，可按当量齿数查取齿形系数。ZZminmin＜＜ZZvvminmin3.按当量齿轮计算圆锥齿轮的重合度。2.2.标准直齿圆锥齿轮不发生根切的最小齿数。标准直齿圆锥齿轮不发生根切的最小齿数。1.如果用仿形法加工直齿圆锥齿轮时，可按当量齿数选择铣刀号码。当量齿轮的用途：当Σ=90°时：2、传动比：两轮大端模数和压力角应分别相等：m1=m2=m;α1=α2=α。1、正确啮合条件：三、直齿锥齿轮的啮合传动3、直齿圆锥齿轮的几何尺寸计算α=20°分度圆锥角δ1=arctan(Z1/Z2);δ2=900-δ1分度圆直径d1=mZ1d2=mZ2c*=0.2ha=ha*mhf=(ha*+c*)mha*=1齿顶高和齿根高df=d-2hfcosδda=d+2hacosδ齿顶圆直径和齿根圆直径锥距R齿顶角和齿根角
