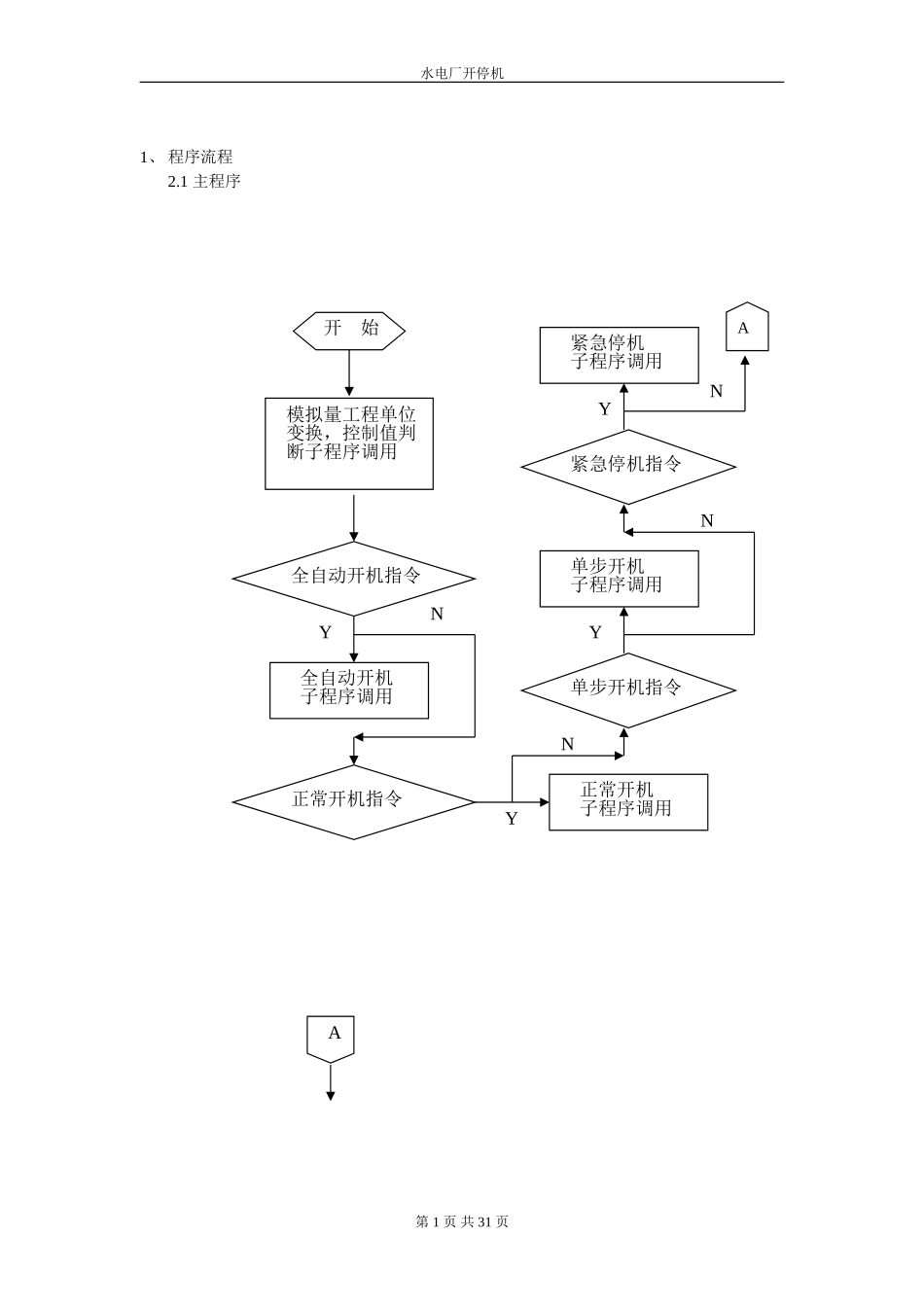

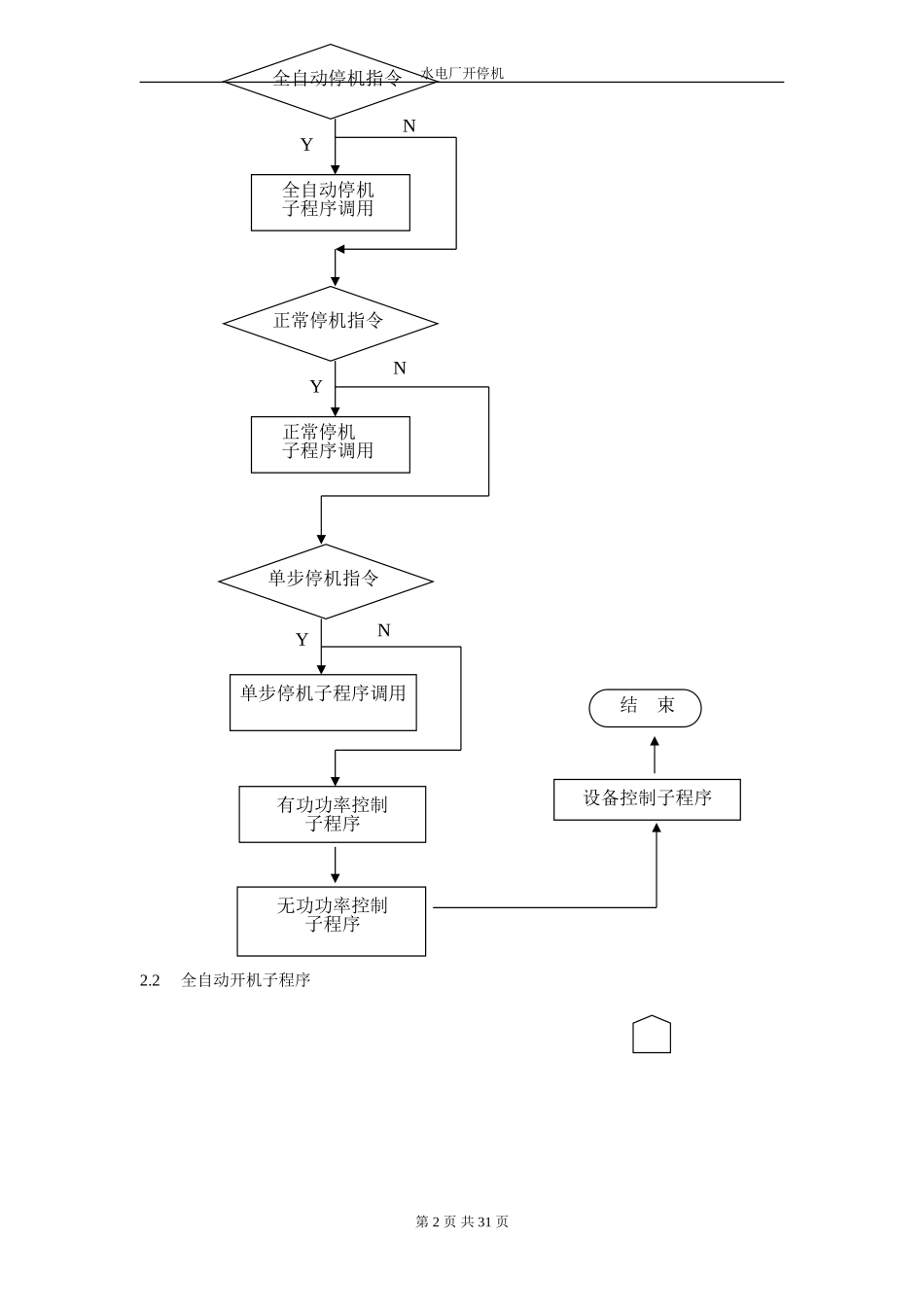

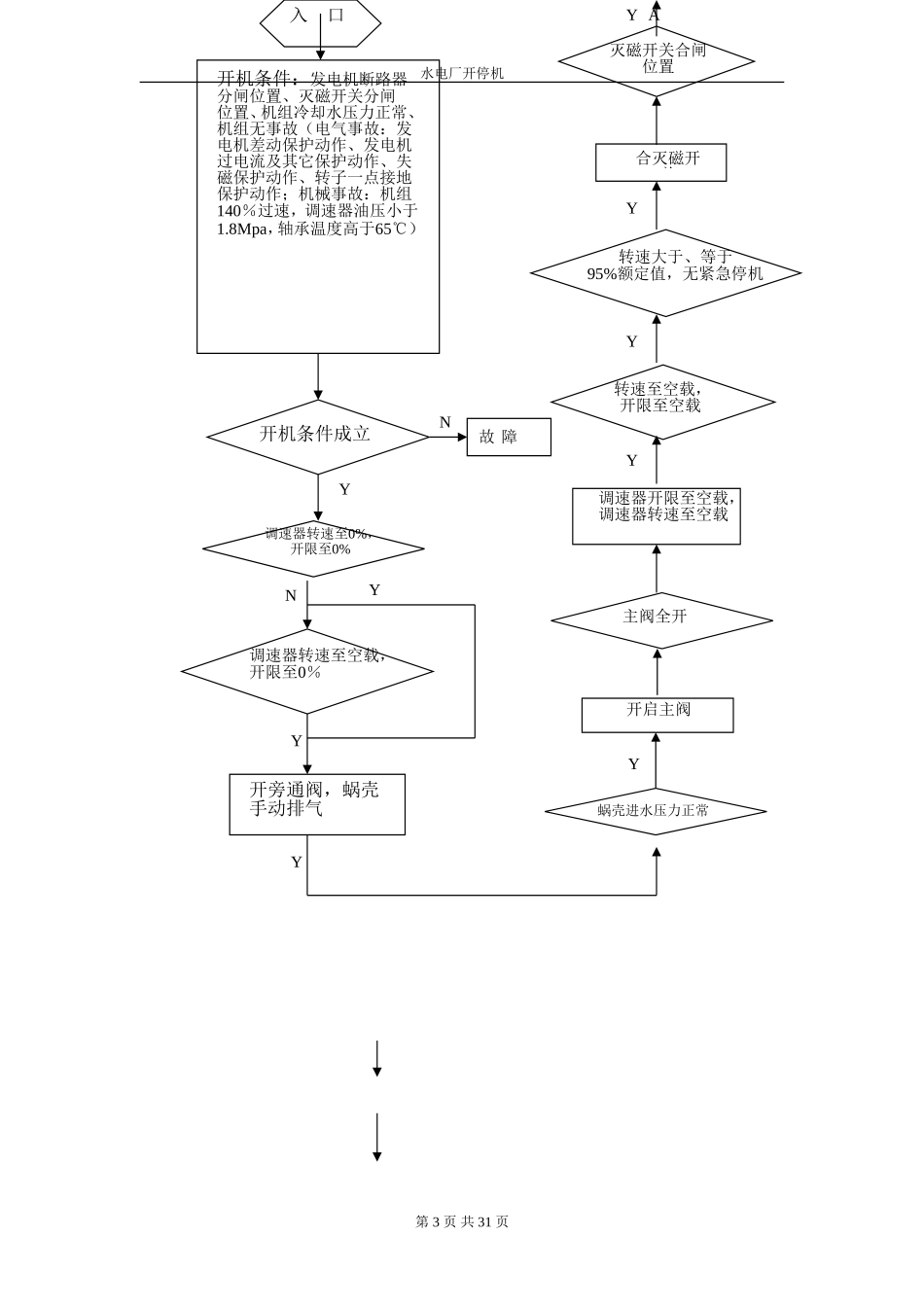

水电厂开停机1、程序流程2.1主程序第1页共31页全自动开机指令全自动开机子程序调用正常开机子程序调用正常开机指令YYN单步开机指令单步开机子程序调用N紧急停机指令紧急停机子程序调用YNYA开始模拟量工程单位变换，控制值判断子程序调用NA水电厂开停机2.2全自动开机子程序第2页共31页全自动停机指令全自动停机子程序调用正常停机指令正常停机子程序调用YNNY有功功率控制子程序无功功率控制子程序单步停机指令单步停机子程序调用YN结束设备控制子程序水电厂开停机第3页共31页入口开机条件：发电机断路器分闸位置、灭磁开关分闸位置、机组冷却水压力正常、机组无事故（电气事故：发电机差动保护动作、发电机过电流及其它保护动作、失磁保护动作、转子一点接地保护动作；机械事故：机组140％过速，调速器油压小于1.8Mpa，轴承温度高于65℃）开机条件成立开旁通阀，蜗壳手动排气调速器转速至0%，开限至0%故障1YN调速器转速至空载，开限至0％NYY蜗壳进水压力正常开启主阀主阀全开YY调速器开限至空载，调速器转速至空载转速至空载，开限至空载Y转速大于、等于95%额定值，无紧急停机Y合灭磁开关灭磁开关合闸位置YYA水电厂开停机2.3正常开机子程序第4页共31页A起励机端电压大于1200V复归起励机端电压大于5.8KvYY投入自动准同期机端断路器合闸位置自动准同期复归Y调速器开限至100%延时15S，发正常开机复归退出入口开机条件：发电机断路器分闸位置、灭磁开关分闸位置、机组冷却水压力正常、旁通阀全开、主阀全开、蜗壳进水压力正常、机组无事故（电气事故：发电机差动保护动作、发电机过电流及其它保护动作、转子一点接地保护动作；机械事故：机组140％过速，调速器油压小于等于1.8Mpa，轴承温度高至65℃，）调速器开限至空载，转速至空载开限至空载转速至空载合灭磁开关延时15S，发正常开机复归退出水电厂开停机2.4单步开机子程序第5页共31页转速至95%额定,无紧急停机灭磁开关合闸位置起励机端电压大于1200V复归起励机端电压大于5.8Kv投入自动准同期机端断路器合闸自动准同期复归调速器开限至100%YYYYYY入口开机条件：发电机断路器分闸位置、灭磁开关分闸位置、机组冷却水压力正常、机组无事故（电气事故：发电机差动保护动作、发电机过电流及其它保护动作、转子一点接地保护动作；机械事故：机组140％过速，调速器油压小于1.8Mpa，轴承温度高于65℃）起励复归起励投入自动准同期A水电厂开停机第6页共31页开机条件成立手动开旁通阀蜗壳建压调速器转速全关，开限全关确认确认蜗壳压力正常确认开启主阀主阀全开确认调速器转速至空载，开限增至空载机组转速达95％，无紧急停机确认合灭磁开关灭磁开关合闸位置确认机端电压＞1200V机端电压＞5.8Kv机端断路器合闸A确认调速器开限至全开水电厂开停机2.5紧急停机子程序第7页共31页自动准同期复归调速器开限至全开延时15S，发单步开机复归确认水电厂开停机2.6全自动停机子程序第8页共31页入口发电机差动保护动作，140%过速，调速器油压低至1.8MPa轴承温度高于65℃,发紧急停机命令主阀全关分机端断路器，分灭磁开关，启动急停关导叶电磁铁，励磁减，调转速至0%，调开限至0%，关主阀机组转速至35%刹车机组转速至0%刹车复归,排气延时15S，紧急停机复归退出入口减有功至空载，减无功至空载YYY机组刹车排气结束水电厂开停机2.7正常停机子程序第9页共31页Y有功＜130KW，无功＜130KVAR分机端断路器机端断路器分闸分灭磁开关灭磁开关分闸调速器转速至全关调机器开限至全关调速器开限至全关，调速器转速至全关关主阀主阀全关机组转速＜35%机组刹车机组转速＜0%刹车复归，排气延时15S，停机复归退出入口减有功至空载，减无功至空载YYYYYYY机组刹车排气结束水电厂开停机2.8单步停机子程序第10页共31页有功＜130KW，无功＜130KVAR分机端断路器机端断路器分闸分灭磁开关灭磁开关分闸调速器开限至全关，调速器转速至全关机组转速＜35%机组刹车机组转速＜0%刹车复归，排气延时15S，停机复归退出调速器转速至全关调机器开限至全关入口有功＜130KW，无功＜130KVAR确认机组刹车排气结束YYYYYYY水电厂开停机2.9有功功率控制子程序第11页共31页分机端断路器机端断路器分闸...
