多功能梯子的设计VIP免费

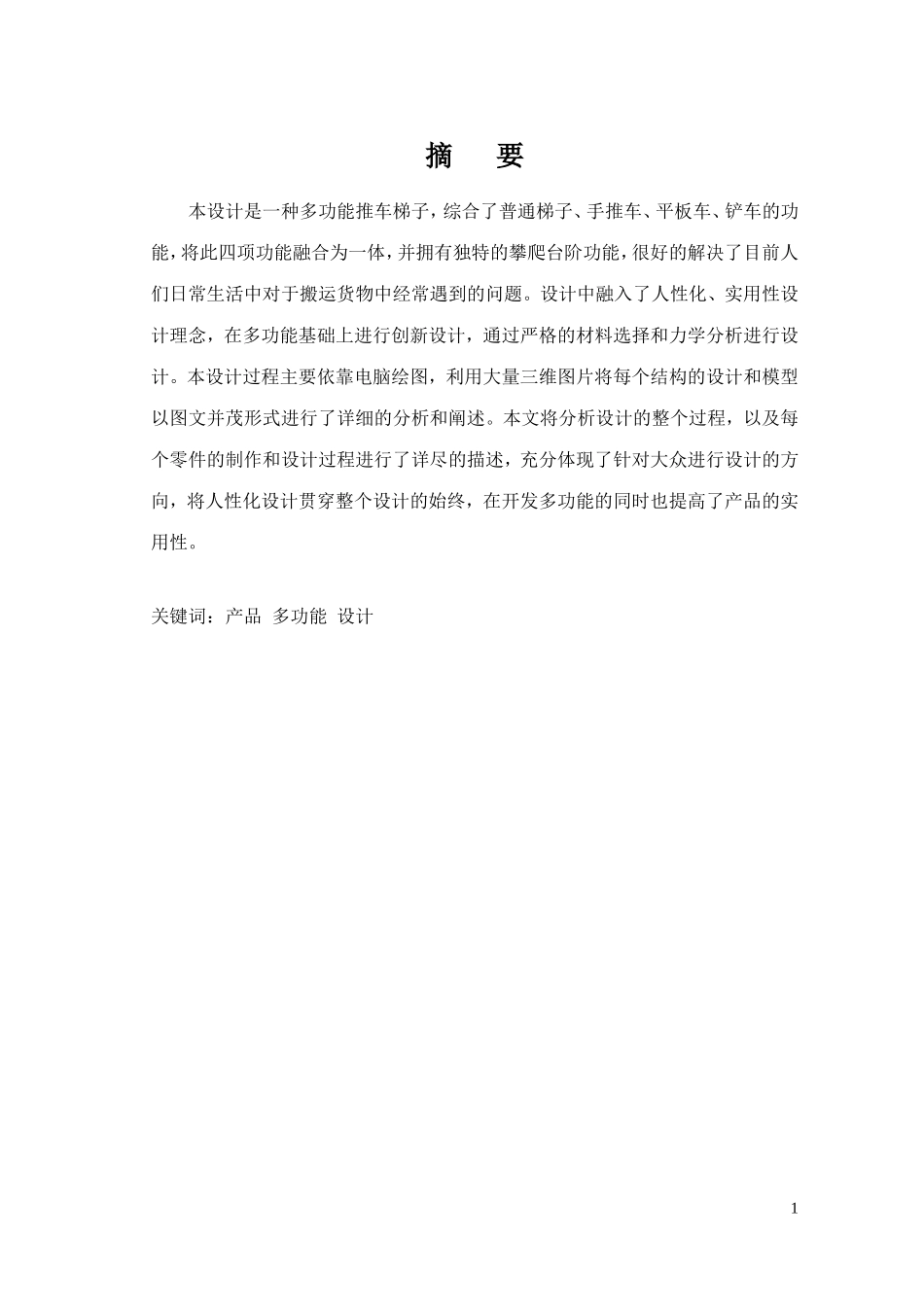

多功能梯子的设计_第1页
1/18

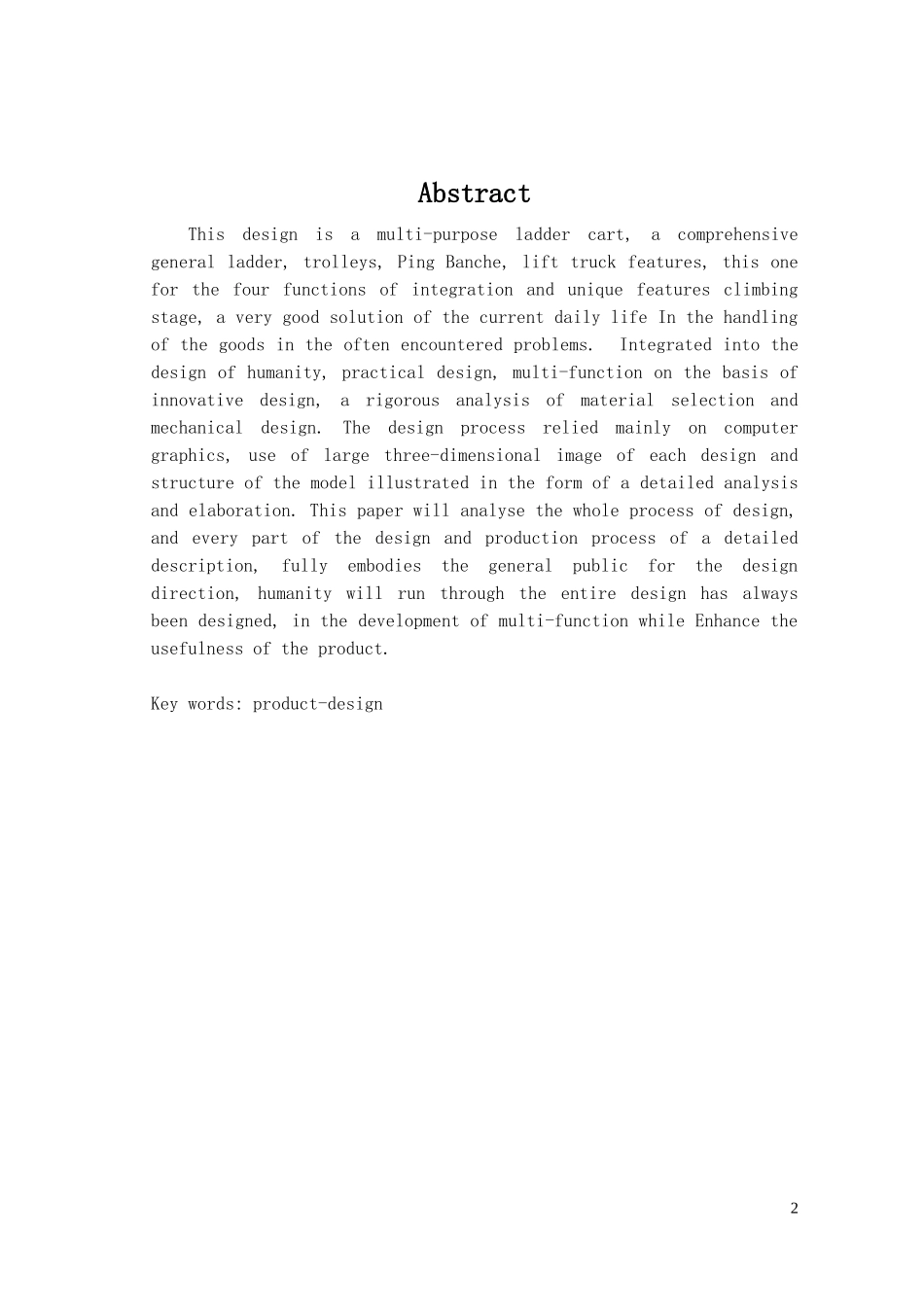

多功能梯子的设计_第2页
2/18
多功能梯子的设计_第3页
3/18
摘要本设计是一种多功能推车梯子,综合了普通梯子、手推车、平板车、铲车的功能,将此四项功能融合为一体,并拥有独特的攀爬台阶功能,很好的解决了目前人们日常生活中对于搬运货物中经常遇到的问题。设计中融入了人性化、实用性设计理念,在多功能基础上进行创新设计,通过严格的材料选择和力学分析进行设计。本设计过程主要依靠电脑绘图,利用大量三维图片将每个结构的设计和模型以图文并茂形式进行了详细的分析和阐述。本文将分析设计的整个过程,以及每个零件的制作和设计过程进行了详尽的描述,充分体现了针对大众进行设计的方向,将人性化设计贯穿整个设计的始终,在开发多功能的同时也提高了产品的实用性。关键词:产品多功能设计1AbstractThisdesignisamulti-purposeladdercart,acomprehensivegeneralladder,trolleys,PingBanche,lifttruckfeatures,thisoneforthefourfunctionsofintegrationanduniquefeaturesclimbingstage,averygoodsolutionofthecurrentdailylifeInthehandlingofthegoodsintheoftenencounteredproblems.Integratedintothedesignofhumanity,practicaldesign,multi-functiononthebasisofinnovativedesign,arigorousanalysisofmaterialselectionandmechanicaldesign.Thedesignprocessreliedmainlyoncomputergraphics,useoflargethree-dimensionalimageofeachdesignandstructureofthemodelillustratedintheformofadetailedanalysisandelaboration.Thispaperwillanalysethewholeprocessofdesign,andeverypartofthedesignandproductionprocessofadetaileddescription,fullyembodiesthegeneralpublicforthedesigndirection,humanitywillrunthroughtheentiredesignhasalwaysbeendesigned,inthedevelopmentofmulti-functionwhileEnhancetheusefulnessoftheproduct.Keywords:product-design2目录1绪论…………………………………………………………11.1研究背景………………………………………………11.2研究目的及意义………………………………………11.3设计理念………………………………………………21.4前期准备………………………………………………22前期总体结构分析设计……………………………………42.1多功能产品设计中的常见问题………………………42.1.1多功能产品使用过程中,功能之间相互影响…42.1.2多功能造成成本的浪费…………………………42.1.3多功能造成功能浪费……………………………42.2产品的人性化设计方法………………………………42.2.1设计思维…………………………………………52.2.2功能规划…………………………………………52.2.3造型语意…………………………………………52.2.4材料选择…………………………………………62.2.5色彩运用…………………………………………62.2.6操作界面…………………………………………62.3梯子形态下的人体舒适度及安全总体分析设计……62.3.1上下梯子所需时间………………………………72.3.2三点接触比例……………………………………72.3.3梯子架材料的选用………………………………92.3.4梯子踏板结构设计………………………………102.3.5台阶安全措施……………………………………112.3.6台阶的材料………………………………………132.4:推车部分的设计………………………………………152.4.1三种推车示意图…………………………………152.4.2转向问题…………………………………………162.4.3锁轮功能…………………………………………172.5爬台阶部分设计………………………………………192.5.1星轮的选择………………………………………192.5.2爬台阶功能的实现………………………………202.5.3三星轮安装位置问题……………………………213具体结构分析设计…………………………………………223.1梯子部分:……………………………………………223.1.1梯子双杆结构的固定及受力分析………………223.1.1.1前杆部分………………………………………2233.1.1.2后杆部分……………………………………223.1.1.3连接器1的设计………………………………243.1.1.4前杆、后杆、连接器的组合结...
