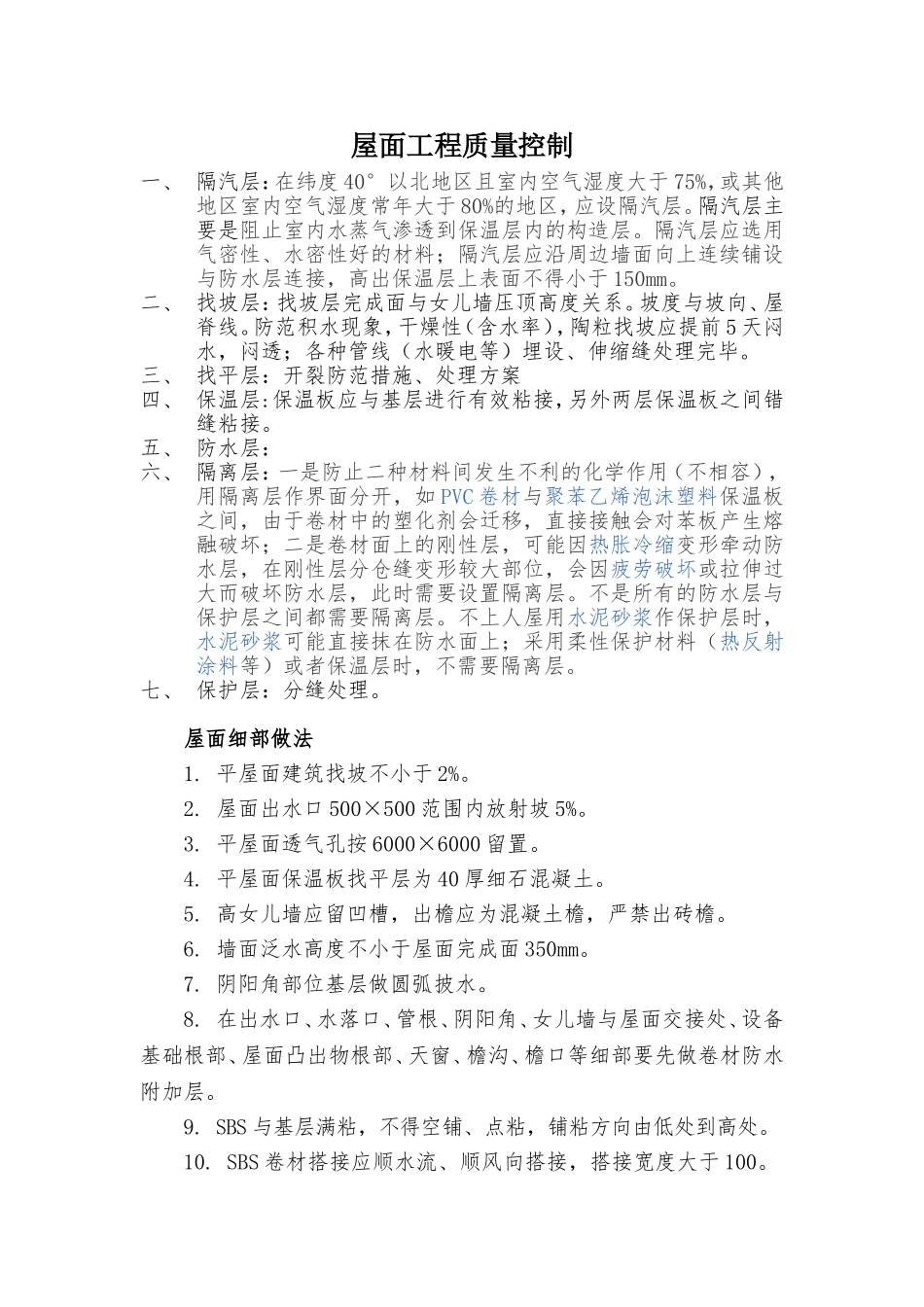

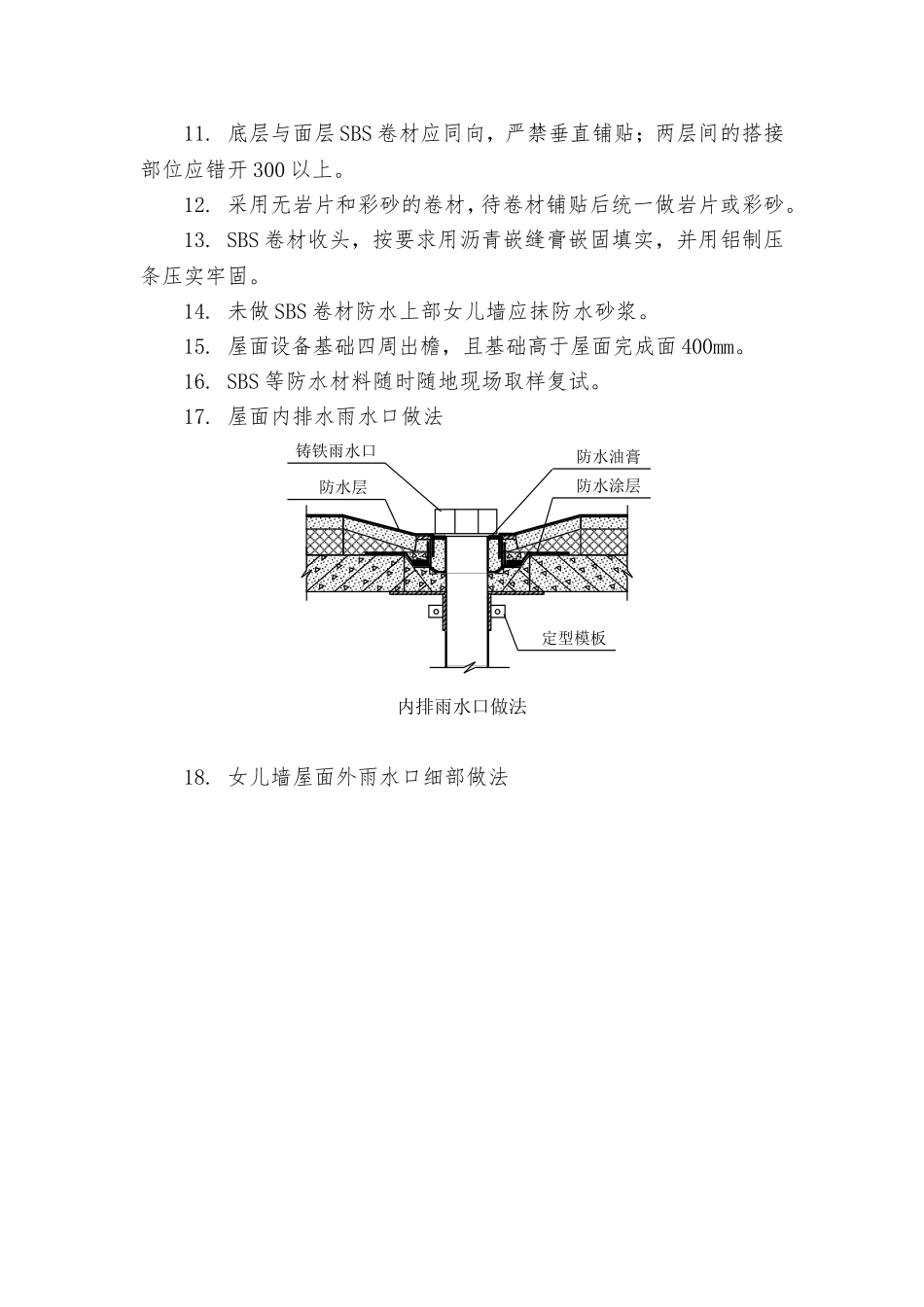

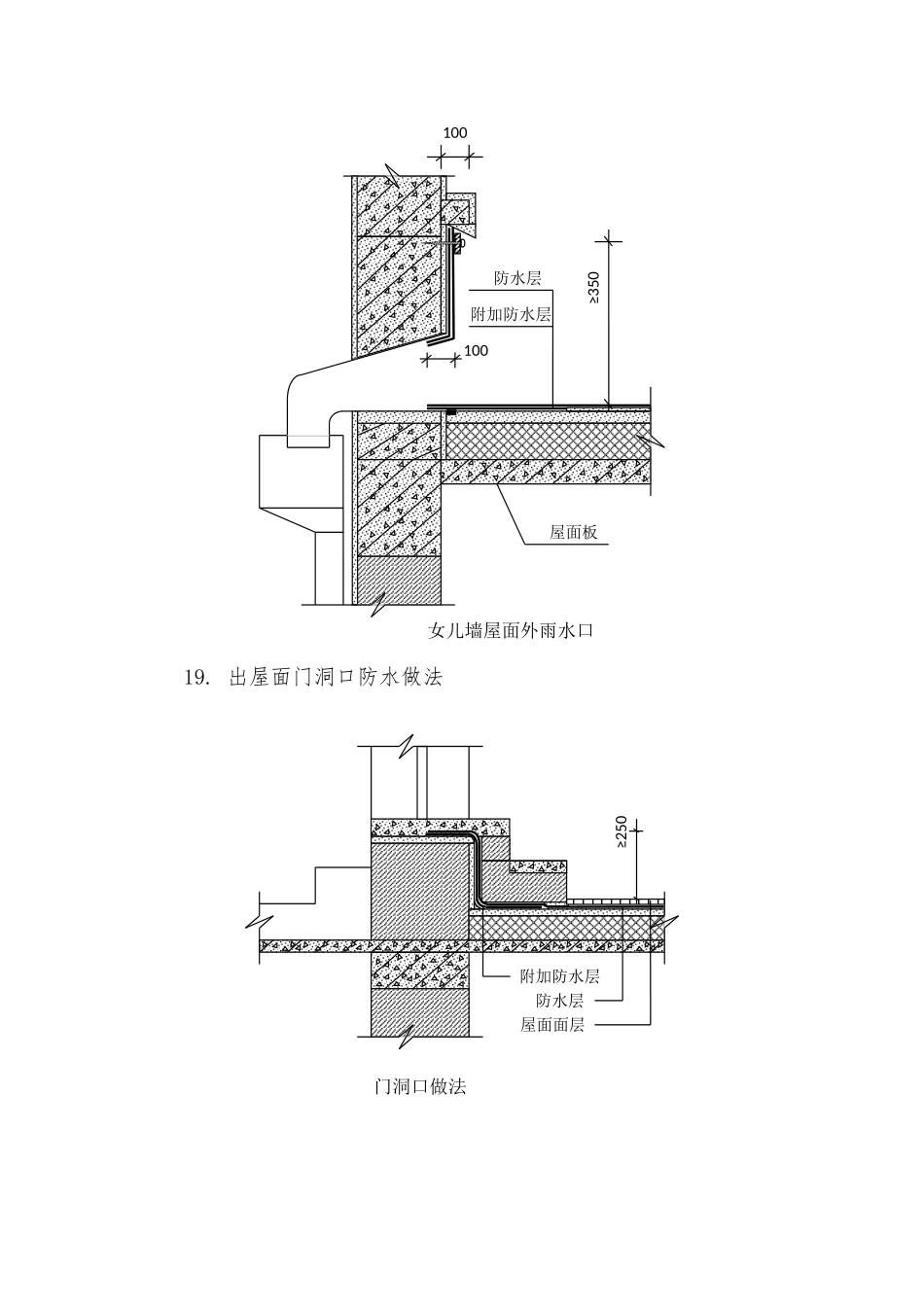

屋面工程质量控制一、隔汽层：在纬度40°以北地区且室内空气湿度大于75%，或其他地区室内空气湿度常年大于80%的地区，应设隔汽层。隔汽层主要是阻止室内水蒸气渗透到保温层内的构造层。隔汽层应选用气密性、水密性好的材料；隔汽层应沿周边墙面向上连续铺设与防水层连接，高出保温层上表面不得小于150mm。二、找坡层：找坡层完成面与女儿墙压顶高度关系。坡度与坡向、屋脊线。防范积水现象，干燥性（含水率），陶粒找坡应提前5天闷水，闷透；各种管线（水暖电等）埋设、伸缩缝处理完毕。三、找平层：开裂防范措施、处理方案四、保温层:保温板应与基层进行有效粘接，另外两层保温板之间错缝粘接。五、防水层：六、隔离层：一是防止二种材料间发生不利的化学作用（不相容），用隔离层作界面分开，如PVC卷材与聚苯乙烯泡沫塑料保温板之间，由于卷材中的塑化剂会迁移，直接接触会对苯板产生熔融破坏；二是卷材面上的刚性层，可能因热胀冷缩变形牵动防水层，在刚性层分仓缝变形较大部位，会因疲劳破坏或拉伸过大而破坏防水层，此时需要设置隔离层。不是所有的防水层与保护层之间都需要隔离层。不上人屋用水泥砂浆作保护层时，水泥砂浆可能直接抹在防水面上；采用柔性保护材料（热反射涂料等）或者保温层时，不需要隔离层。七、保护层：分缝处理。屋面细部做法1.平屋面建筑找坡不小于2%。2.屋面出水口500×500范围内放射坡5%。3.平屋面透气孔按6000×6000留置。4.平屋面保温板找平层为40厚细石混凝土。5.高女儿墙应留凹槽，出檐应为混凝土檐，严禁出砖檐。6.墙面泛水高度不小于屋面完成面350mm。7.阴阳角部位基层做圆弧披水。8.在出水口、水落口、管根、阴阳角、女儿墙与屋面交接处、设备基础根部、屋面凸出物根部、天窗、檐沟、檐口等细部要先做卷材防水附加层。9.SBS与基层满粘，不得空铺、点粘，铺粘方向由低处到高处。10.SBS卷材搭接应顺水流、顺风向搭接，搭接宽度大于100。11.底层与面层SBS卷材应同向，严禁垂直铺贴；两层间的搭接部位应错开300以上。12.采用无岩片和彩砂的卷材，待卷材铺贴后统一做岩片或彩砂。13.SBS卷材收头，按要求用沥青嵌缝膏嵌固填实，并用铝制压条压实牢固。14.未做SBS卷材防水上部女儿墙应抹防水砂浆。15.屋面设备基础四周出檐，且基础高于屋面完成面400mm。16.SBS等防水材料随时随地现场取样复试。17.屋面内排水雨水口做法18.女儿墙屋面外雨水口细部做法内排雨水口做法防水层防水油膏防水涂层定型模板铸铁雨水口19.出屋面门洞口防水做法屋面板防水层附加防水层100≥350100女儿墙屋面外雨水口屋面面层≥250附加防水层防水层门洞口做法20.屋面过水洞口防水细部做法21.屋面排气管细部做法22.出屋面排水通气管做法过水洞口≥350≥250防水层—ⅠⅠ过水洞口做法墙体过水洞口屋面构造ⅠⅠ≥200≥350防水卷材保护套管油膏嵌缝屋面排气管做法排气管注：上图中：通气管H：上人屋面通气管顶面距离装饰墙面高度为2m，非上人屋面通气管顶面距离装饰屋顶面层高度为700mm。防护套管H1：上人屋面防护套管顶面距离装饰墙面高度为1.5m，非上人屋面防护套管顶面距离屋顶面层高度为350mm。排水通气管材质为塑料管时，防护套管采用PVC-U管；排水通气管材质为铸铁管时，不做防护套管。各种管道及配件不允许出现半明半暗现象。另外，非上人屋面靠近女儿墙设置的通气管，顶面应高出女儿墙200mm，并使用卡架固定。23.高低跨屋面变形缝防水处理，见下图。屋面工程细部构造1、天沟檐沟处的卷材收头见下图。外墙饰面砖混凝土挑檐用油膏封闭1.5铝板盖板低跨墙变形缝防水做法高跨墙钉压条高低跨防水节点做法图8.0.1檐沟卷材收头1－钢压条，2－水泥钉，3－防水层，4－附加层，5－密封材料2、高低跨变形缝防水层的泛水高度应从屋面层起算，保温层不能算在泛水高度内，见下图。图8.0.2高低跨变形缝1－密封材料，2－金属或高分子盖板，3－防水层，4－金属压条钉子固定，5－水泥钉3、砖墙、女儿墙处的卷材收头砖墙防水卷材的收头可在女儿墙的压顶部位，或收在距面层高250mm处的槽口内。收头不应采用挑眉，因挑眉在砖抹灰后容易开裂，使雨水从裂缝中渗入，在防水层背后渗入室内，造成试水不漏...
