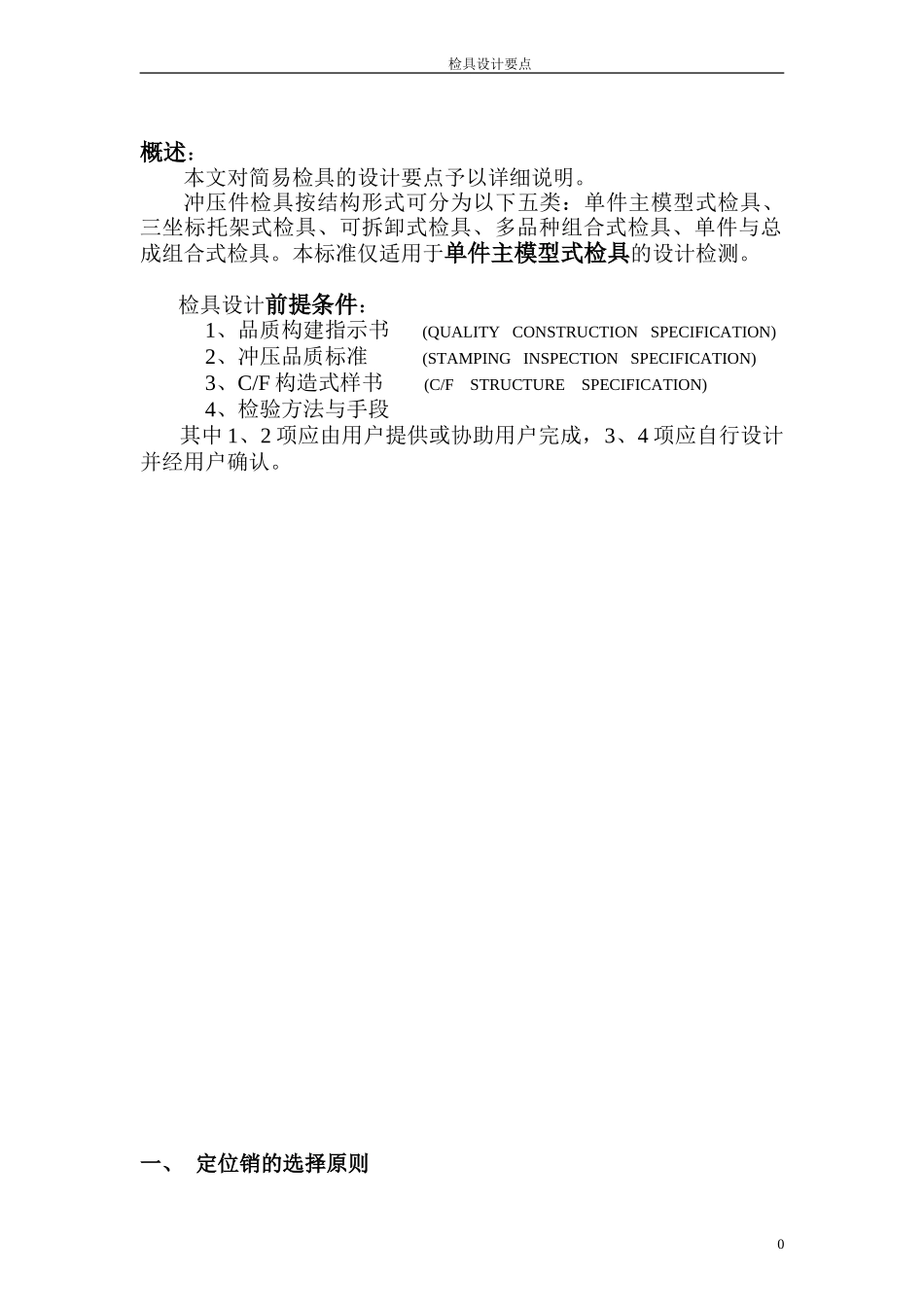

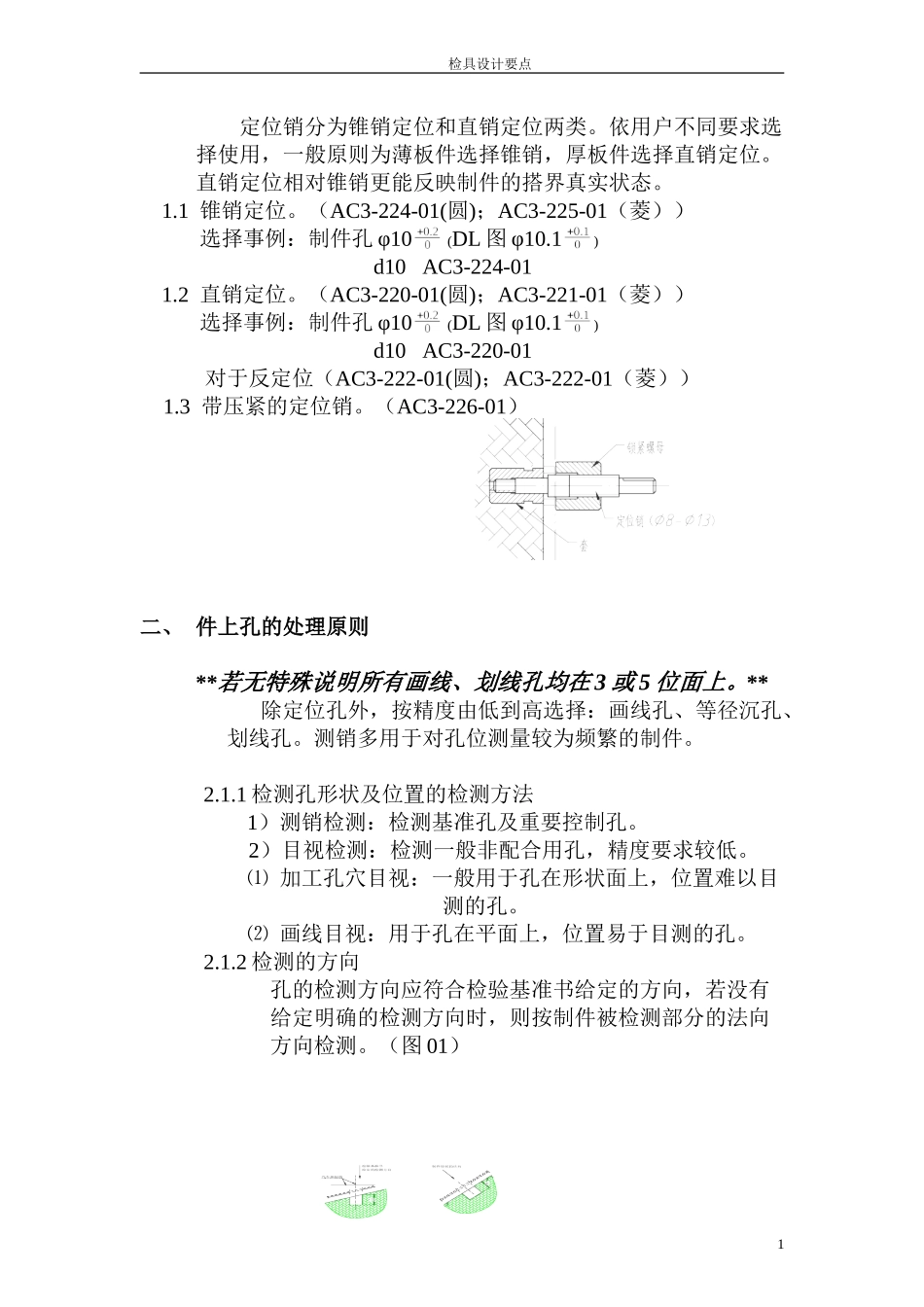

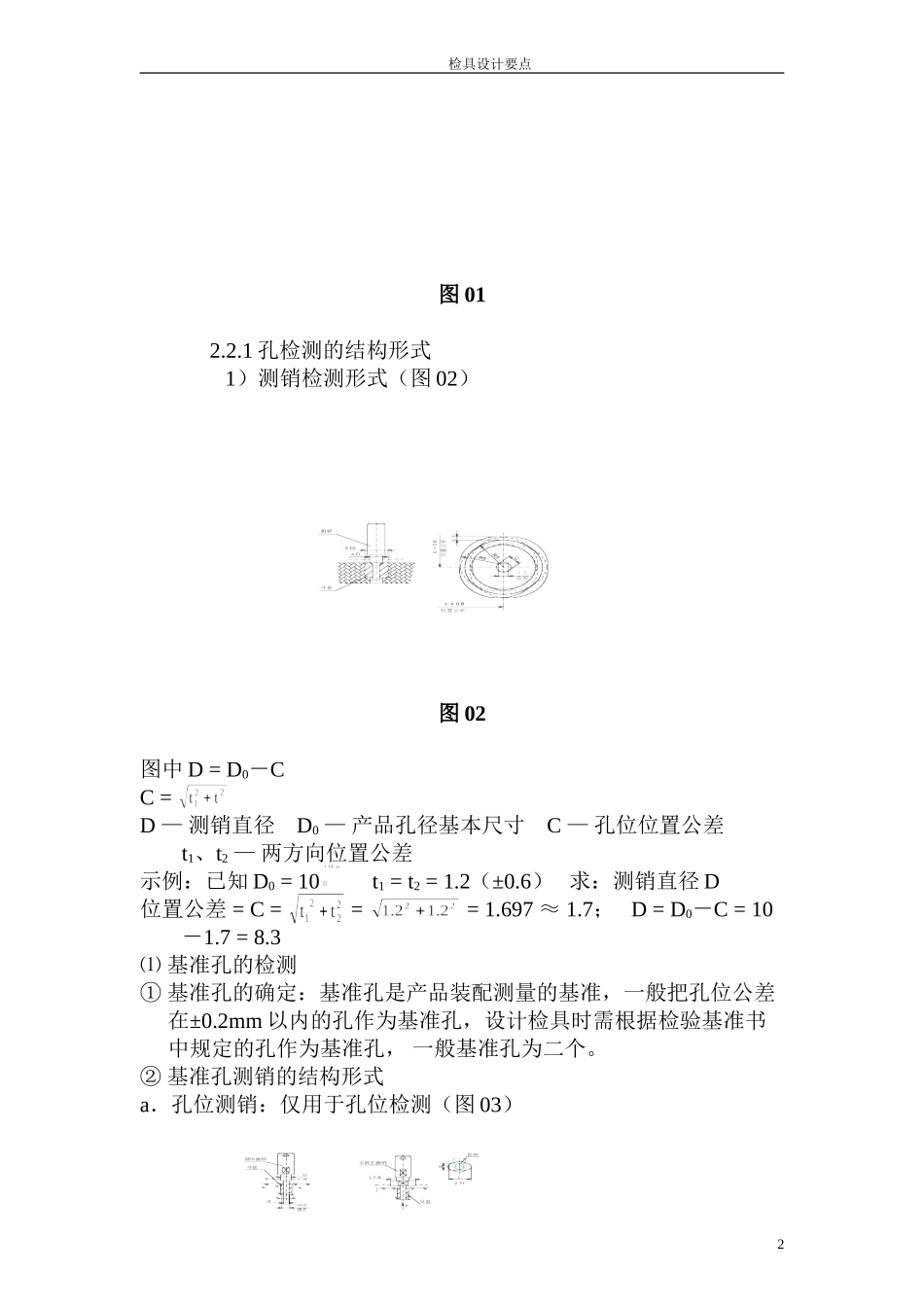

检具设计要点概述：本文对简易检具的设计要点予以详细说明。冲压件检具按结构形式可分为以下五类：单件主模型式检具、三坐标托架式检具、可拆卸式检具、多品种组合式检具、单件与总成组合式检具。本标准仅适用于单件主模型式检具的设计检测。检具设计前提条件：1、品质构建指示书(QUALITYCONSTRUCTIONSPECIFICATION)2、冲压品质标准(STAMPINGINSPECTIONSPECIFICATION)3、C/F构造式样书(C/FSTRUCTURESPECIFICATION)4、检验方法与手段其中1、2项应由用户提供或协助用户完成，3、4项应自行设计并经用户确认。一、定位销的选择原则0检具设计要点定位销分为锥销定位和直销定位两类。依用户不同要求选择使用，一般原则为薄板件选择锥销，厚板件选择直销定位。直销定位相对锥销更能反映制件的搭界真实状态。1.1锥销定位。（AC3-224-01(圆)；AC3-225-01（菱））选择事例：制件孔φ10(DL图φ10.1)d10AC3-224-011.2直销定位。（AC3-220-01(圆)；AC3-221-01（菱））选择事例：制件孔φ10(DL图φ10.1)d10AC3-220-01对于反定位（AC3-222-01(圆)；AC3-222-01（菱））1.3带压紧的定位销。（AC3-226-01）二、件上孔的处理原则**若无特殊说明所有画线、划线孔均在3或5位面上。**除定位孔外，按精度由低到高选择：画线孔、等径沉孔、划线孔。测销多用于对孔位测量较为频繁的制件。2.1.1检测孔形状及位置的检测方法1）测销检测：检测基准孔及重要控制孔。2）目视检测：检测一般非配合用孔，精度要求较低。⑴加工孔穴目视：一般用于孔在形状面上，位置难以目测的孔。⑵画线目视：用于孔在平面上，位置易于目测的孔。2.1.2检测的方向孔的检测方向应符合检验基准书给定的方向，若没有给定明确的检测方向时，则按制件被检测部分的法向方向检测。（图01）1检具设计要点图012.2.1孔检测的结构形式1）测销检测形式（图02）图02图中D=D0－CC=D—测销直径D0—产品孔径基本尺寸C—孔位位置公差t1、t2—两方向位置公差示例：已知D0=10t1=t2=1.2（±0.6）求：测销直径D位置公差=C===1.697≈1.7；D=D0－C=10－1.7=8.3⑴基准孔的检测①基准孔的确定：基准孔是产品装配测量的基准，一般把孔位公差在±0.2mm以内的孔作为基准孔，设计检具时需根据检验基准书中规定的孔作为基准孔，一般基准孔为二个。②基准孔测销的结构形式a．孔位测销：仅用于孔位检测（图03）2检具设计要点图03圆形基准孔异形基准孔圆孔测销直径D=D0－0.2D0—产品基准孔基本尺寸长圆孔测销尺寸：L×B=（L0－0.2）×（B0－0.2）L0、B0—产品异形孔基本尺寸b．孔径测量：在规定的位置上测量孔径。（图04）孔径测销直径D=产品图孔径最大公差，由最小公差D1直径决定倾斜角α。D的加工公差为+0.02。图04图05⑵C/H孔（坐标孔）检测（图05）C/H孔是模具、检具制造调试的基准也是检测产品的检测基准。在产品样件上设定的孔，而不是产品所需的孔，一般直径为φ10。①C/H孔的确定一般在产品平缓形状处设置2个，设计检具时必须根据冲压工艺过程图或检验基准书规定的坐标孔位置。测销直径D=D0－0.2D0—产品C/H孔基本尺寸2）加工孔穴目视方法检测形式（图06）3检具设计要点图06直接在检具上对应于制件上的孔加工出孔穴，进行目视检测，图25为整体结构。3）画线检测形式⑴对制件孔径，孔位用画线的方法检测圆孔的画线一般刻0、3线及中心线，对于小于6MM孔只刻0线及中心线，异型孔只作0、3线。刻线若无特殊要求在3位面上。（图07）图07⑵对制件翻口划线检测的划线方法①小翻口（D≤50）（图08）图08②大翻口（D＞50）和异形翻口检测的划线方法（图09）4检具设计要点图09⑶切断式检测方法（图10）这种方法仅用在有精度要求的大孔的冲孔及翻口的情况下使用。图102.3划线销的使用对于孔位置度界于0.2至0.5之间的孔可使用划线销。5
