第三章 墙体VIP免费

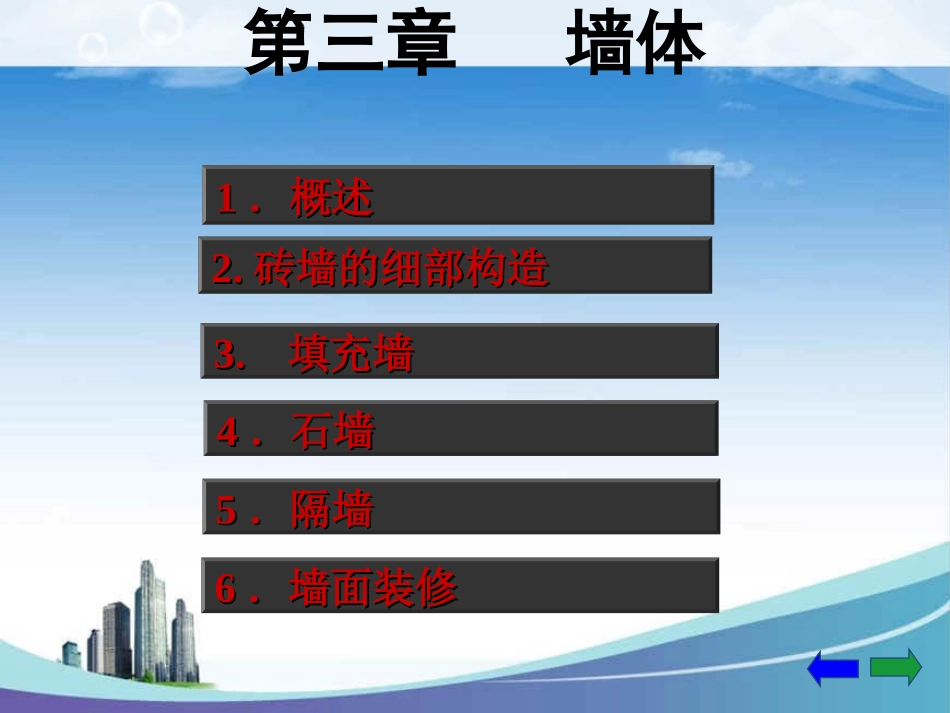

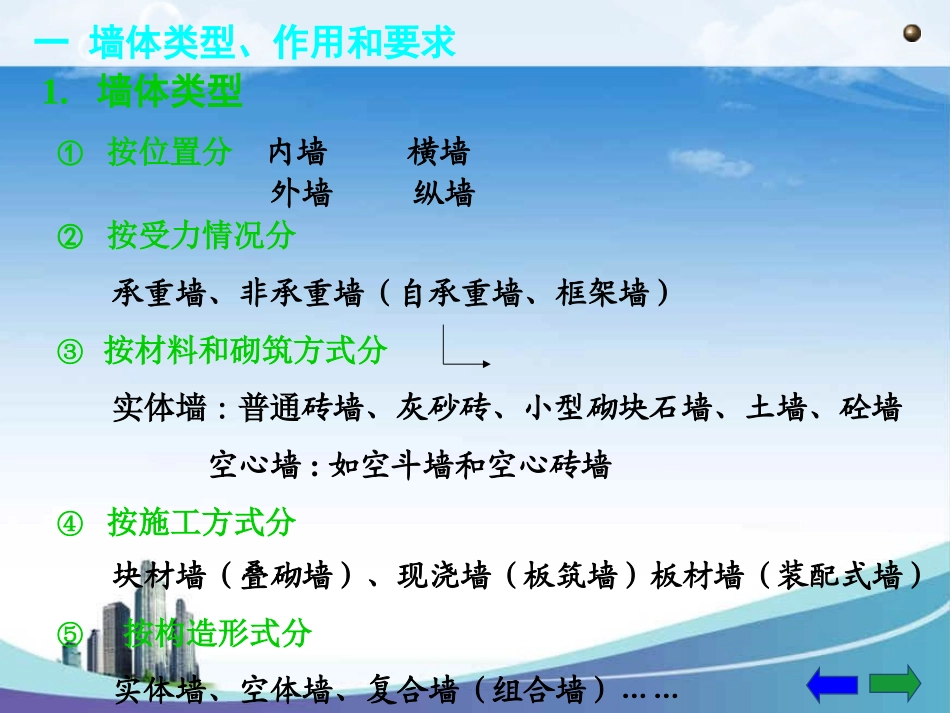

第三章墙体11．概述．概述22..砖墙的细部构造砖墙的细部构造3.3.填充墙填充墙44．石墙．石墙55．隔墙．隔墙66．墙面装修．墙面装修11．概述．概述1.1墙体的类型、作用和要求1.1墙体的类型、作用和要求1.2墙体的结构布置1.2墙体的结构布置1.3砖墙的材料1.3砖墙的材料1.4砖墙的强度1.4砖墙的强度1.5砖墙的尺寸1.5砖墙的尺寸1.6砖墙砌式一墙体类型、作用和要求1.墙体类型①按位置分内墙横墙外墙纵墙②按受力情况分承重墙、非承重墙（自承重墙、框架墙）③按材料和砌筑方式分实体墙:普通砖墙、灰砂砖、小型砌块石墙、土墙、砼墙空心墙:如空斗墙和空心砖墙④按施工方式分块材墙（叠砌墙）、现浇墙（板筑墙）板材墙（装配式墙）⑤按构造形式分实体墙、空体墙、复合墙（组合墙）……三砌体结构的材料1砌墙砖·材料：粘土砖、炉渣砖、煤矸石砖、粉煤灰砖、水泥砖……·形式：普通砖（实心砖）、空心砖（含多孔砖）……·强度：MU30、MU25、MU20、MU15、MU10、MU7.5共六级（单位：N/mm2）·规格：240×115×534:2:1砖长:砖宽＋灰缝:砖厚＋灰缝2砂浆组成：砌筑砂浆=胶结材料+细骨料+水分类：石灰砂浆：石灰（膏）+砂+水气硬性材料（强度高、防潮）水泥砂浆：水泥+砂+水水硬性材料混合砂浆：石灰水泥+砂+水（和易性好）②勒脚1.）作用：防水、防碰撞、装饰……图2-9-12.）做法：·石砌勒脚·贴面勒脚·抹灰勒脚1:3水泥砂浆20厚，1:2水刷石或1:2.5水泥砂浆抹面③散水——外墙四周的地面需向外倾斜做坡1.）作用保护墙基不受雨水的侵蚀2.）宽度·600～1000mm（且较自由落水的屋檐宽出200mm）·湿陷性黄土地区，屋面为无组织排水时，高度≤8m时，宽度宜为1.5m；高度＞8m时，每增高4m宜增宽250mm,且≯2.5m；3.）坡度3~5%，且外缘略高于平整后的场地（高出30~50mm）③防潮层作用防止墙身受潮、墙面抹灰脱落，提高墙身的坚固性和耐久性。②窗台——泄水构件1.）作用为避免雨水聚集窗下并侵入墙身，且避免雨水沿窗下槛向室内渗透2.）做法“要点：密闭、3%”坡度、滴水a.砖砌窗台：·顶砌一皮砖，水泥砂浆抹面或做贴面·侧砌一层砖，水泥砂浆勾缝b.预制窗台：钢筋砼或水磨石（悬挑窗台：挑出60，每侧宽出洞口≥120，必须做滴水c.木质窗台：用于室内图2-18-1生态建筑中，窗台是重点处理部位图2-18图2-20⑵门窗洞口构造①过梁1.）作用支承洞孔上部砌体所传来的各种荷载，并将这些荷载传给窗间墙②位置1.）单层：（24墙）檐口高5～8m，设一道圈梁檐口高＞8m时，中间增设一道圈梁2.）多层：（24墙）三层以下的建筑，檐口标高处设一道圈梁四层以上，6~7度区，隔层设一道8~9度区每层设一道地基不好时，需设地圈梁①圈梁的作用1.）加强墙体稳定性2.）加强房屋的整体刚度3.）提高建筑的抗震能力4.）抗建筑的不均匀沉降④圈梁的做法1.）钢筋砖圈梁（用于非抗震地区）M5砂浆砌砖4～6皮；上下层各设2φ6≯�120mm﹫2.）钢筋混凝土圈梁·宽：同墙厚（或2/3墙厚）·高：≥120（常见180、240）·配筋：主筋≮4φ8筋（上下层分设）箍筋φ6≯�250mm﹫3.）附加圈梁必须交圈封闭，否则应设附加圈梁（同截面过梁）附加圈梁的条件：L≮�1000mm；L≮�2h⑶构造柱①作用构造柱与圈梁整浇形成空间骨架，提高建筑的整体刚度与墙体稳定性，提高抗震能力②位置1.）外墙四角；较大洞口两侧；大房间内外墙交接处2.）错层部位横墙与外纵墙交接处3.）楼、电梯间四个角*4.）层高超过3m时，7~8度地区外墙每8m设一道9度地区外墙每4m设一道层高超过6m时，7~8度地区外墙每4m设一道图2-221、定义——房屋受到外界各种因素的影响，会产生变形、开裂，甚至导致破坏。为防止房屋破坏，常将房屋分成几个独立变形的部分，使各部分能独立变形，互不影响，各部分之间的缝隙称为—包括伸缩缝、沉降缝和防震缝。九变形缝伸缩缝：是防止建筑材料和构配件因温度影响产生破坏的变形缝。沉降缝：是防止因荷载差异、结构类型差异、地基承载力差异等原因导致房屋因不均匀沉降而破坏的变形缝。防震缝：是防止因地震作用导致房屋破坏的变形缝
