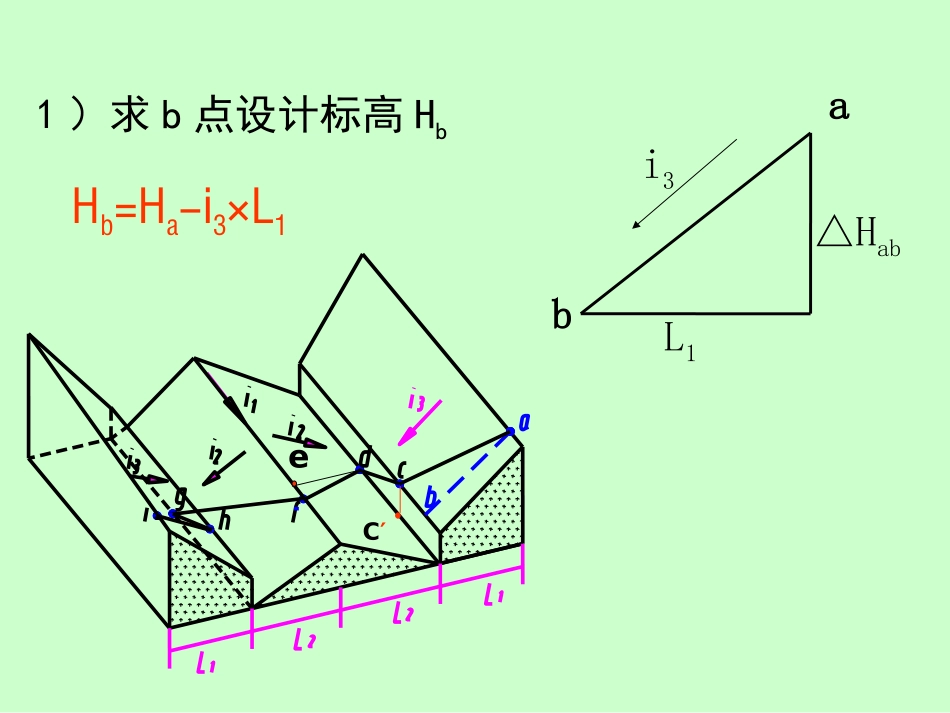

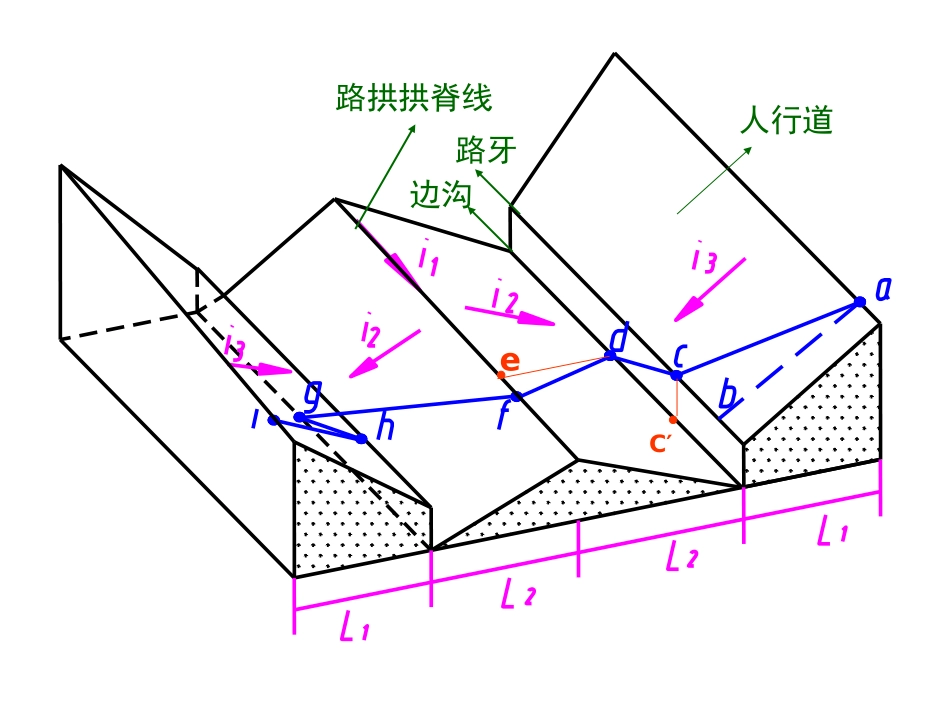

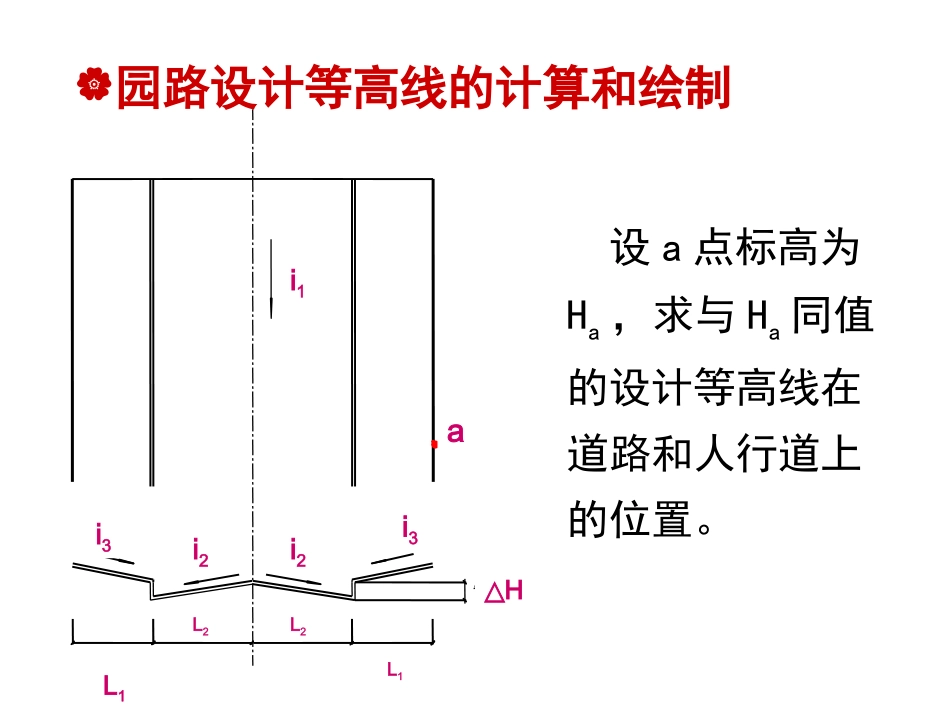

园路设计等高线的计算和绘制设a点标高为Ha,求与Ha同值的设计等高线在道路和人行道上的位置。i1ai3i3i2i2L1L1L2L2△HC′路拱拱脊线人行道路牙e边沟1)求b点设计标高HbHb=Ha-i3×L1i3abL1△HabC′e2)求与Ha同值的设计等高线在人行道与路牙接合处的位置c,c距b为Lbcb从b点向上量取Lbc,与路牙的交点即为C点。i1cLbc△HbcC′e3113111bcabbcbcbcHaHcHHiLiLHiLLii3)求与Ha同值的设计等高线在道路边沟上位置d,d、c两点相距Lcd()cdHLmi△H△H—路牙高度从c点向上量取Lcd,与路牙的交点即为d点。di1LcdcC′C′eC′4)求与Ha同值设计等高线在路拱拱脊上的位置f先过d点作一直线使垂直于道路中线(即路拱拱脊线)得e,e点标高为:2222()edaHHiLmHiLei2dL2△HedC′C′e则与Ha等高的在拱脊上的点f距e点Lef(m)处2222111()eaaaefHHHiLHiLLmiii从e点向下量取Lef,与拱脊线的交点即为f点。fi1eLef△HefC′C′e同法可依次求得g、h、i各点的位置,连接ac、df,fg及hi便是所求Ha设计等高线在图上的位置,cd和gh与路牙线重合。
