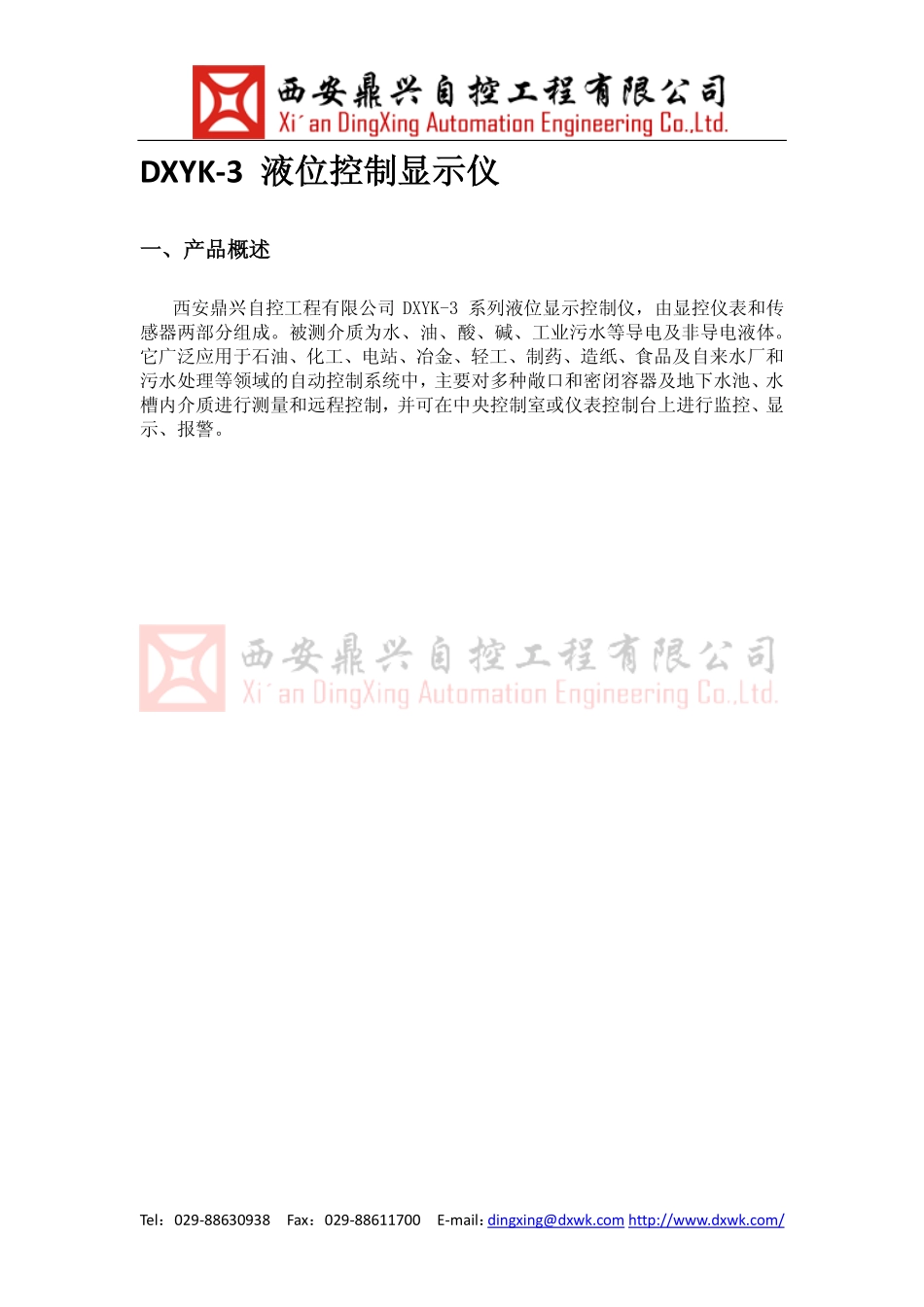

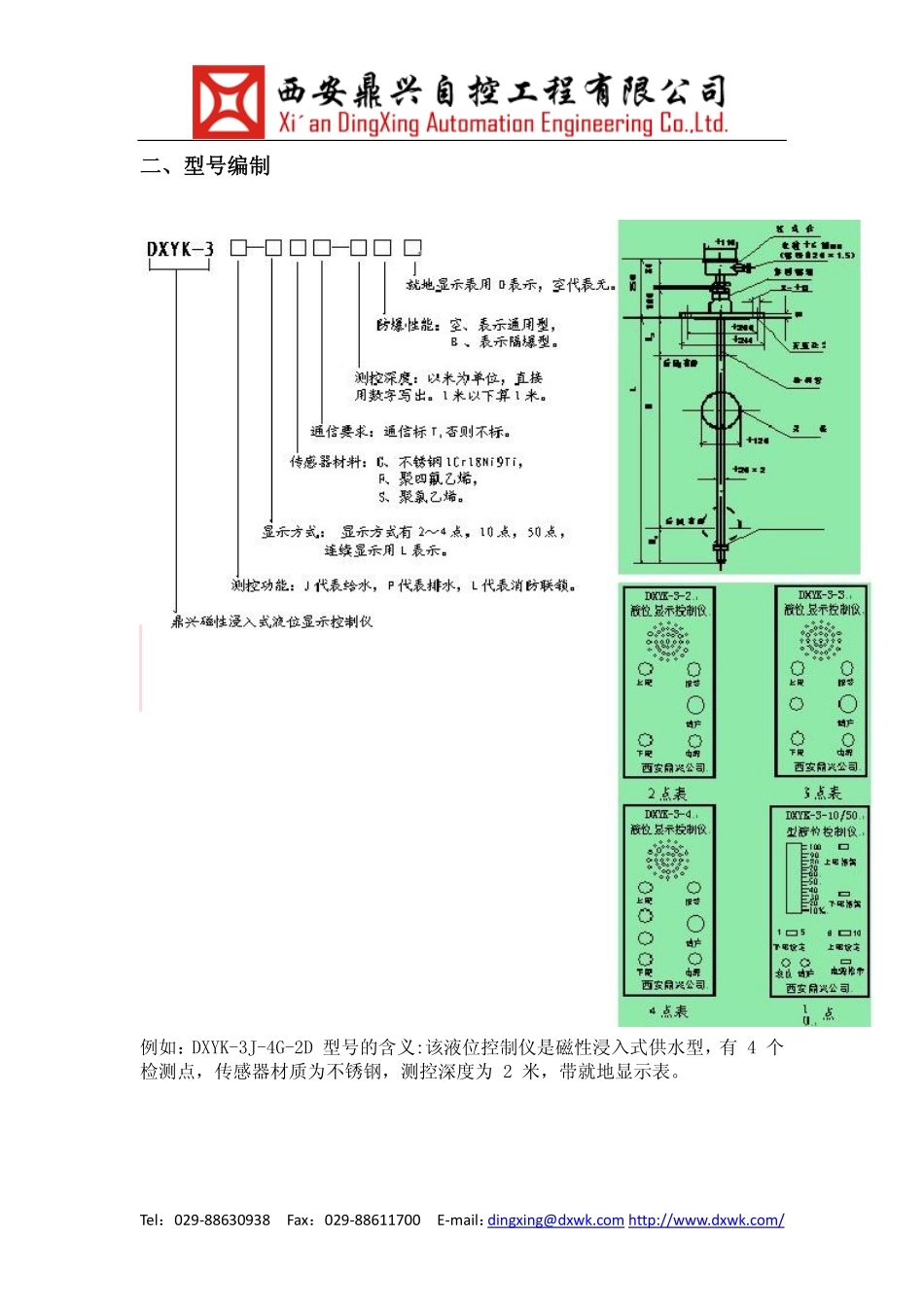

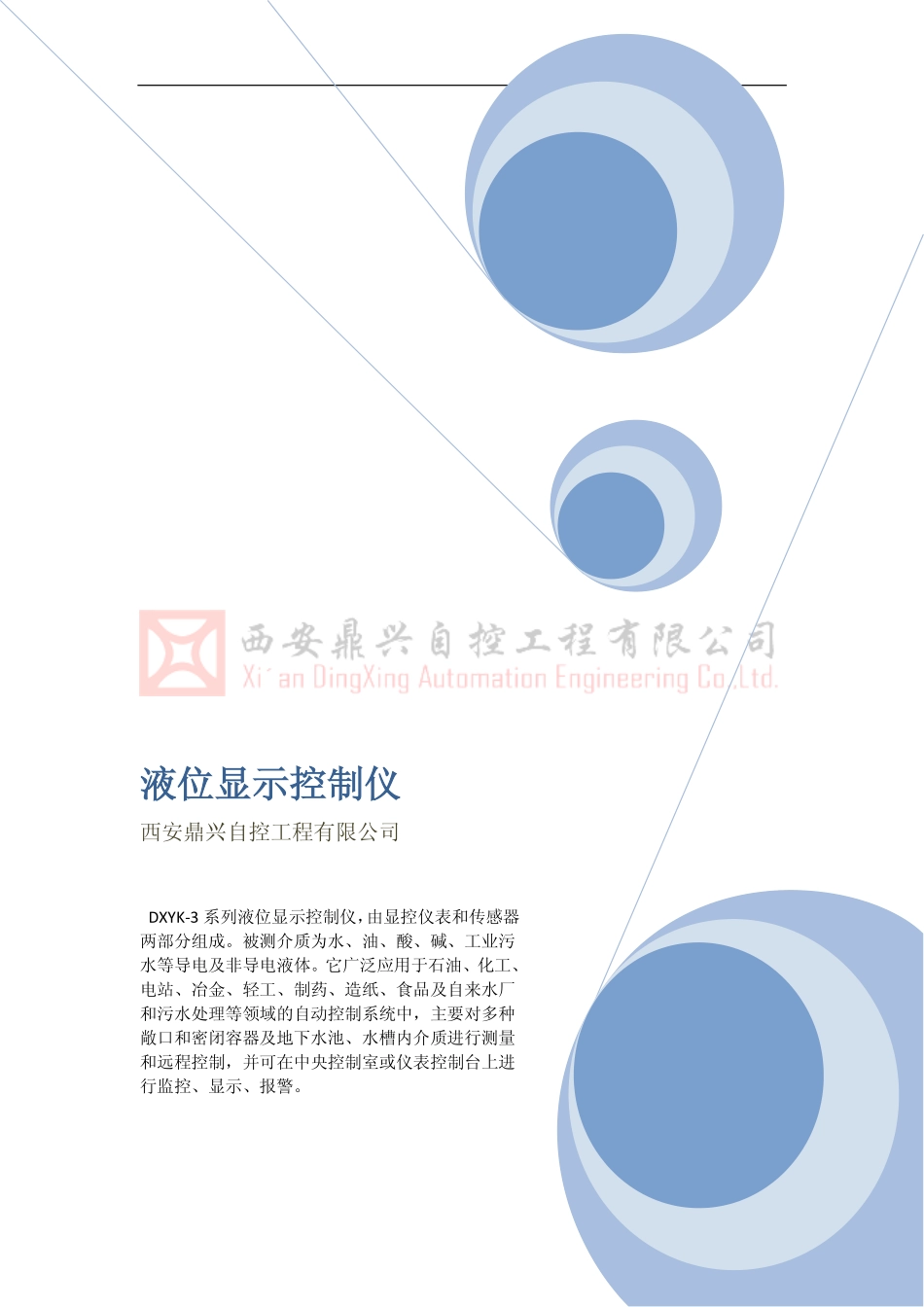

液位显示控制仪西安鼎兴自控工程有限公司DXYK-3系列液位显示控制仪，由显控仪表和传感器两部分组成。被测介质为水、油、酸、碱、工业污水等导电及非导电液体。它广泛应用于石油、化工、电站、冶金、轻工、制药、造纸、食品及自来水厂和污水处理等领域的自动控制系统中，主要对多种敞口和密闭容器及地下水池、水槽内介质进行测量和远程控制，并可在中央控制室或仪表控制台上进行监控、显示、报警。Tel：029-88630938Fax：029-88611700E-mail：dingxing@dxwk.comhttp://www.dxwk.com/DXYK-3液位控制显示仪一、产品概述西安鼎兴自控工程有限公司DXYK-3系列液位显示控制仪，由显控仪表和传感器两部分组成。被测介质为水、油、酸、碱、工业污水等导电及非导电液体。它广泛应用于石油、化工、电站、冶金、轻工、制药、造纸、食品及自来水厂和污水处理等领域的自动控制系统中，主要对多种敞口和密闭容器及地下水池、水槽内介质进行测量和远程控制，并可在中央控制室或仪表控制台上进行监控、显示、报警。Tel：029-88630938Fax：029-88611700E-mail：dingxing@dxwk.comhttp://www.dxwk.com/二、型号编制例如：DXYK-3J-4G-2D型号的含义:该液位控制仪是磁性浸入式供水型，有4个检测点，传感器材质为不锈钢，测控深度为2米，带就地显示表。Tel：029-88630938Fax：029-88611700E-mail：dingxing@dxwk.comhttp://www.dxwk.com/三、技术特性1.一次传感器由浮球、检测管、法兰及接线盒等组成（见图1）（1）测量范围：S型≤4M，G型、F型：≤12M。（2）H1、H2均不能小于100mm。（3）工作温度：G型、F型：-40℃～120℃,S型：-5℃～45℃，大于上述温度，需要定做。（4）工作压力：G型:0.6MPa,F型：0.25MPa,S型常压，大于上述值时，可以定做。（5）被测介质密度：>0.7g/cm3。（6）被测介质粘度：<1.25st（≤50×10-3Pa.S）。（7）检测管一般用Φ20的不锈钢（1Cr18Ni9Ti）或防腐场合用聚四氟乙烯（或F46）制造。（8）浮球为Φ120不锈钢（1Cr18Ni9Ti）球制作，用于防腐场合采用聚四氟乙烯（或F46）保护层。塑料浮球直径为Φ140，浮筒为Φ100。2.二次显示表根据现场的控制精度及液位控制范围，可选择控制点数量不同的各种仪表，要求精确显示控制的，选用连续显示的液位控制表，在无特殊要求情况下，仪表精度可达0.5级。各种形式的显控表可给出上、下限报警信号，正常液位显示及对外输出的继电器控制信号（一对常开、常闭触点）。显示表有竖式与横式两种，图2、图3是显示表的面板型式。(1)显示方式①DXYK-3-2～4、DXYK-3-10、DXYK-3-50型，LED点阵显示。②DXYK-3-L为数字连续显示或数字连续显示加光柱同步显示。(2)液位显控仪的上、下限设定DXYK-3-2～4三个型号仪表，通过调节传感器控制点的高度来实现。DXYK-3-10型表，通过调节显控仪面板上的上、下限液位设定开关来实现。DXYK-3-50型，通过调节面板上的触摸键来达到。(3)环境温度与湿度：环境温度：0～50℃相对湿度：≤85％。四、工作原理1.西安鼎兴自控工程有限公司DXYK-3系列液位显示控制仪的传感器垂直安装Tel：029-88630938Fax：029-88611700E-mail：dingxing@dxwk.comhttp://www.dxwk.com/于被测液体中，在液体浮力的作用下，内部带有磁钢的浮球，随液位变化而产生位移。磁钢的磁场作用于传感器检测管内的湿（干）簧管，使其触点吸合或断开，形成传感器输出阻值的变化。通过显示表将阻值的变化转换成相对应的LED发光二极管亮熄，从而模拟出被测液位的高低变化，当液位在两湿（干）簧管之间时不吸合，显示表保持上一位置，直到下一湿（干）簧管动作，保证其不出现暗区。2.位报警点是预先设定的，当液位达到预定的设定点时，显示表内继电器动作，通过继电器触点的通断，给出相应上、下限报警信号及输出控制信号，以实现液位显示和控制的自动化。五、安装与接线1、传感器安装（1）传感器的安装可采用旁通管安装法、池壁安装法及容器顶部安装法（见图4）。传感器安装在容器上时，其下部应牢固固定于容器底部。（池壁安装法详见图10-14及表一）（2）传感器的检测管与安装法兰间用YS250-F6×6盘根填满后，再用压紧螺帽紧固。（3）安装时必须将浮球固定磁钢...
