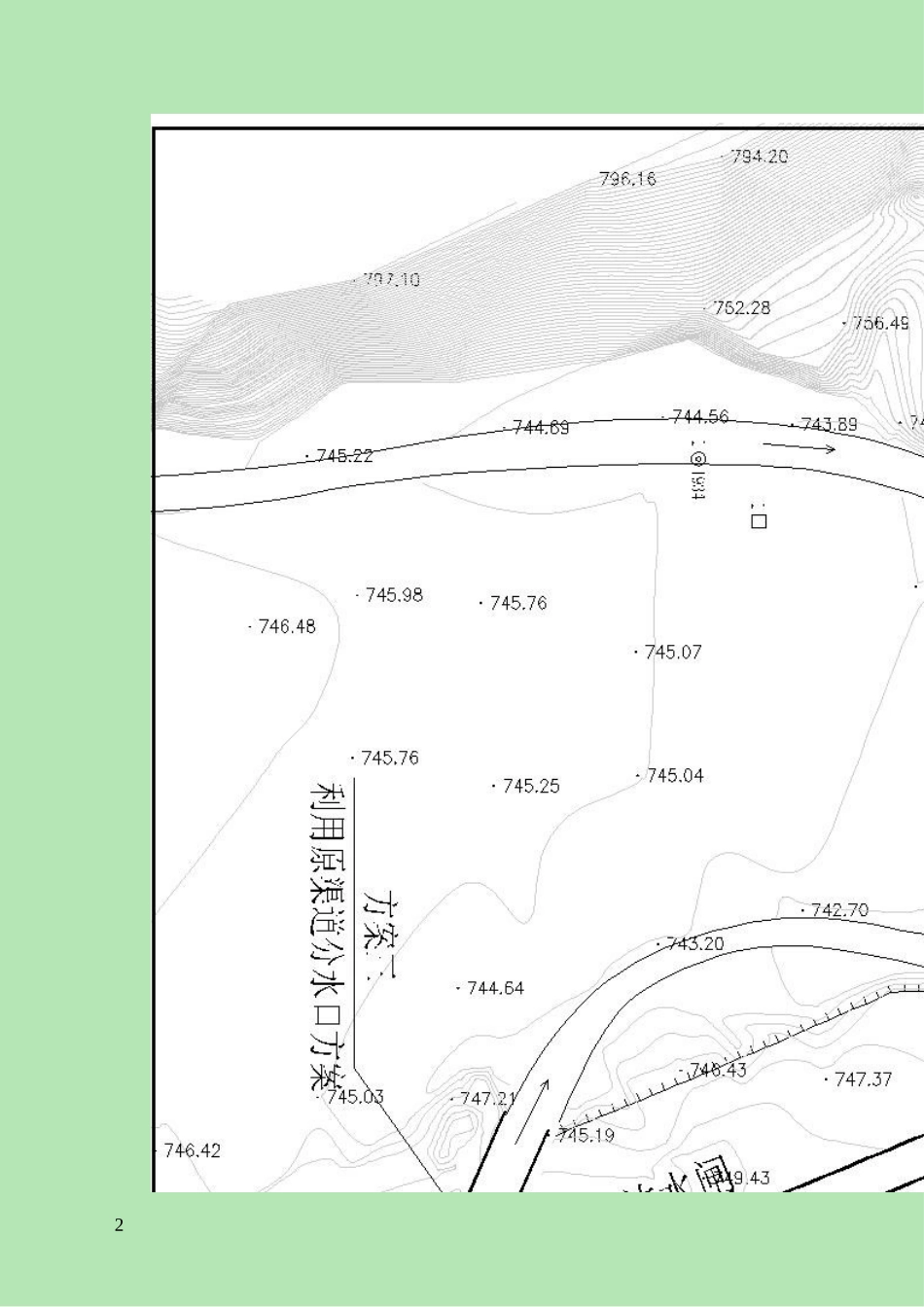

独石化一水源引水口方案1一水源分水口位置方案比较1.1工程地理位置独山子位于乌鲁木齐以西250km处，是一个以石油化工业为主的工业城镇，行政管辖隶属克拉玛依市，北与奎屯市相距14km，西北与乌苏县相距约20km。第一水源地渗水管取水工程位于独山子炼油厂西侧奎屯河的中游河段，地理度坐标为东经：84°46′30″～84°48′00″，北纬44°15′00″～44°20′00″。1.2方案论述为了满足渗管取水区的正常引水要求，需要从农七师应急发电引水电站尾水渠上设置分水口，分水口设计流量为2.0m3/s，主要为满足独山子冬季用水需求。农七师新建电站距离渗管取水区约350m处新疆跨河渡槽1座，渡槽前后可以通过工程措施设置分水口，本次分水口比较主要为以下三个方案。方案一：在渡槽出口处设置分水口。方案二：在渡槽进口处设置分水口。方案三:利用原渠道分水口。12图1各分水口方案位置平面布置图1.3方案一分水口工程布置方案一分水口布置在新建渡槽出口处，为了最大限度的提高渗径长度，利用左岸阶地修建引水渠道将水引至上游约205m处。1.3.1渠道横断面设计本次设计渠道横断面采用梯形断面。①边坡系数通过对各种土质进行了详细的室内及现场的物理力学试验，按《灌溉与排水工程设计规范》（GB50288-99）表6.1.19、表6.1.22规定，并参考已建工程，渠道内边坡系数取为1:1.5，边坡系数取为1:1.5。②糙率根据《渠道防渗工程技术规范》（SL18-2004），本工程渠道均采用砼现浇板衬砌，糙率取为n=0.015。③渠道宽深比在渠道的设计流量一定、渠道比降和糙率相同的条件下，不同型式的渠道断面，对其输水能力高低、工程量大小、施工难易以及断面的平面稳定，都有不同程度的影响，根据水力学推导，梯形渠道水力最优断面的宽深比，当m=1.5时，α=0.605。根据各段渠道的流量、纵坡等因素，二渠道底宽为1.0m。④渠道超高渠道为4级渠道，渠道岸顶超高计算依据《灌溉与排水工程设计规范》（GB50288-99）6.1.23第1条公式：式中：——渠道岸顶超高（m）；——渠道通过加大流量时的水深（m）。根据各渠道加大水深，渠道段超高为0.31m。⑤渠顶宽度根据《灌溉与排水工程设计规范》（GB50288-99），为了满足渠道检修条件要求，各渠道一侧渠堤宽度取值为2m，另一侧渠堤宽度取值为3.3m。⑥渠道现浇板衬砌渠道采用现浇砼板衬砌，采用C20二级配混凝土，板厚8cm，渠道底边及边坡顺水流向每隔2.5m设一道缝，伸缩缝宽2cm，渠坡与渠底间设置伸缩缝，采用苯板分缝，3表面嵌2cm聚氨脂砂浆；封顶板每1.5m设一道缝，分缝采用4mm厚SBS分缝。⑦封顶板为保护渠顶上部结构，使衬砌板免遭雨水等淘刷，渠顶上均设置封顶板，采用C20现浇混凝土，封顶板宽30cm，厚6cm。封顶板每隔2.5m设一道结构缝，缝宽4mm，分缝材料采用SBS改性油毡。（4）渠道水力学计算成果梯形渠道横断面尺寸根据《渠道防渗工程技术规范》（SL18-2004），通过设计流量时的明渠均匀流公式计算而得，计算公式为:式中:——渠道设计流量（m3/s）；——渠道过水断面面积（m2）:；——渠道底宽（m）；——渠道边坡系数；——渠道水深（m）；——水力半径:——水力坡降，即渠道纵坡；——糙率系数。渠道水力要素表见下表。表1渠道水力学计算表工况糙率计算流量底宽B纵坡边坡计算水深过水面积平均流速渠道超高渠道高度计算值渠深取值岸顶高度取值m3/sm1/i1/mmm2m/smmmm加大0.0152.001.00105.26315791.500.440.722.780.310.741.001.06451.4方案二分水口工程布置方案二分水口布置在新建渡槽进口处，由于分水口出水流需要穿越团结干渠、道路、防洪堤，为了减少交叉建筑物的相互干扰，影响施工，考虑采用管道穿越上述建筑物，方案二从右岸需要修建60m的管道将水投入河道中。1.4.1管道基本水力学计算公式⑴本工程管内的水流为压力管流，其过水能力按压力管道公式进行计算：式中：Q——过水流量(m3/s)；ω——过水断面面积(m2)；Z——进出口水位差，即总水头损失(m)；μ——流量系数，无因次量，与管内沿程摩擦损失及局部阻力损失有关；∑ζ——局部阻力系数之和；L——管道全长(m)；d——圆管内直径(m)；hf——沿程水头损失(m)；hj——局部水头损失(m)；υ——管内平均流速(m/s)；g—...
