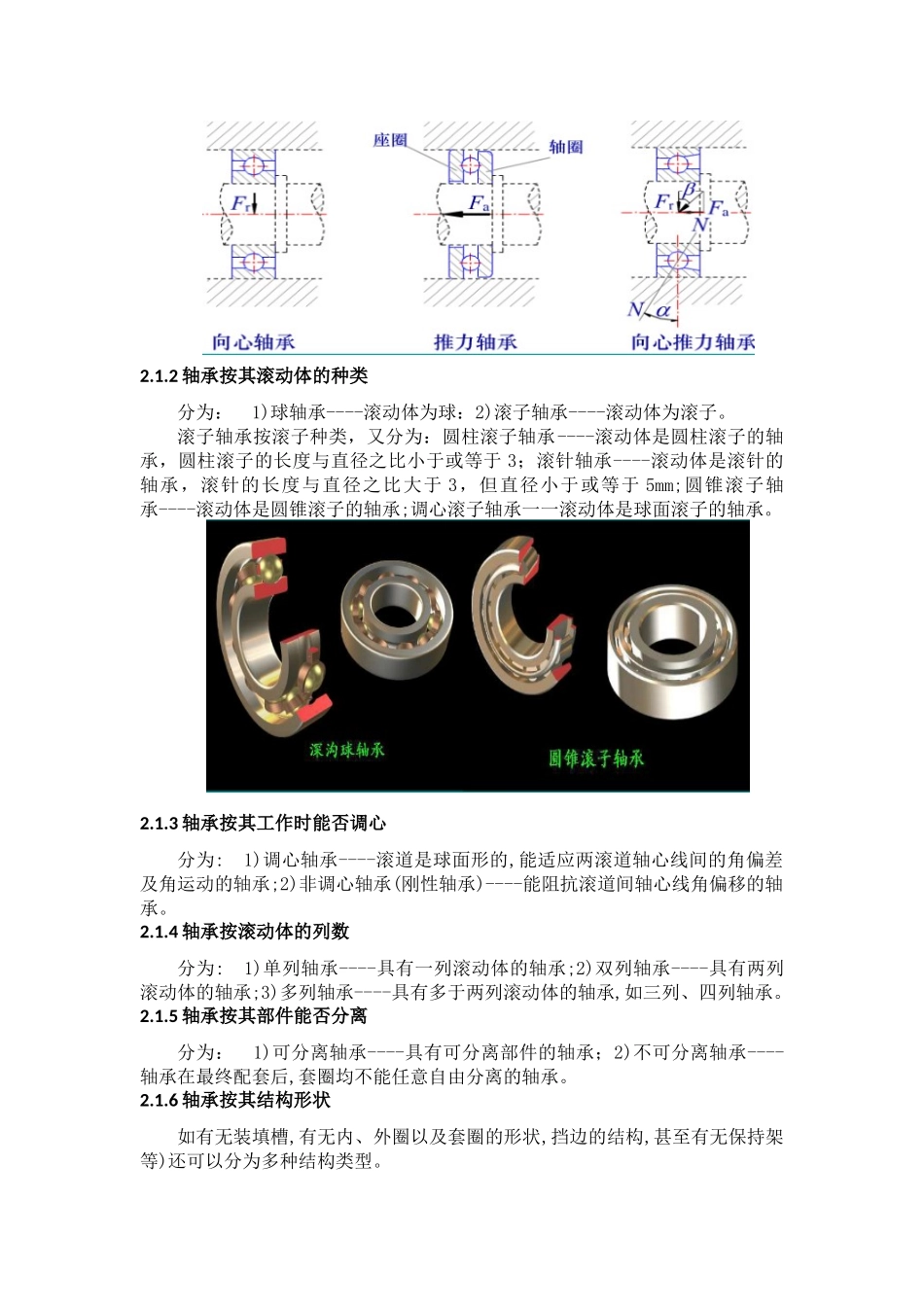

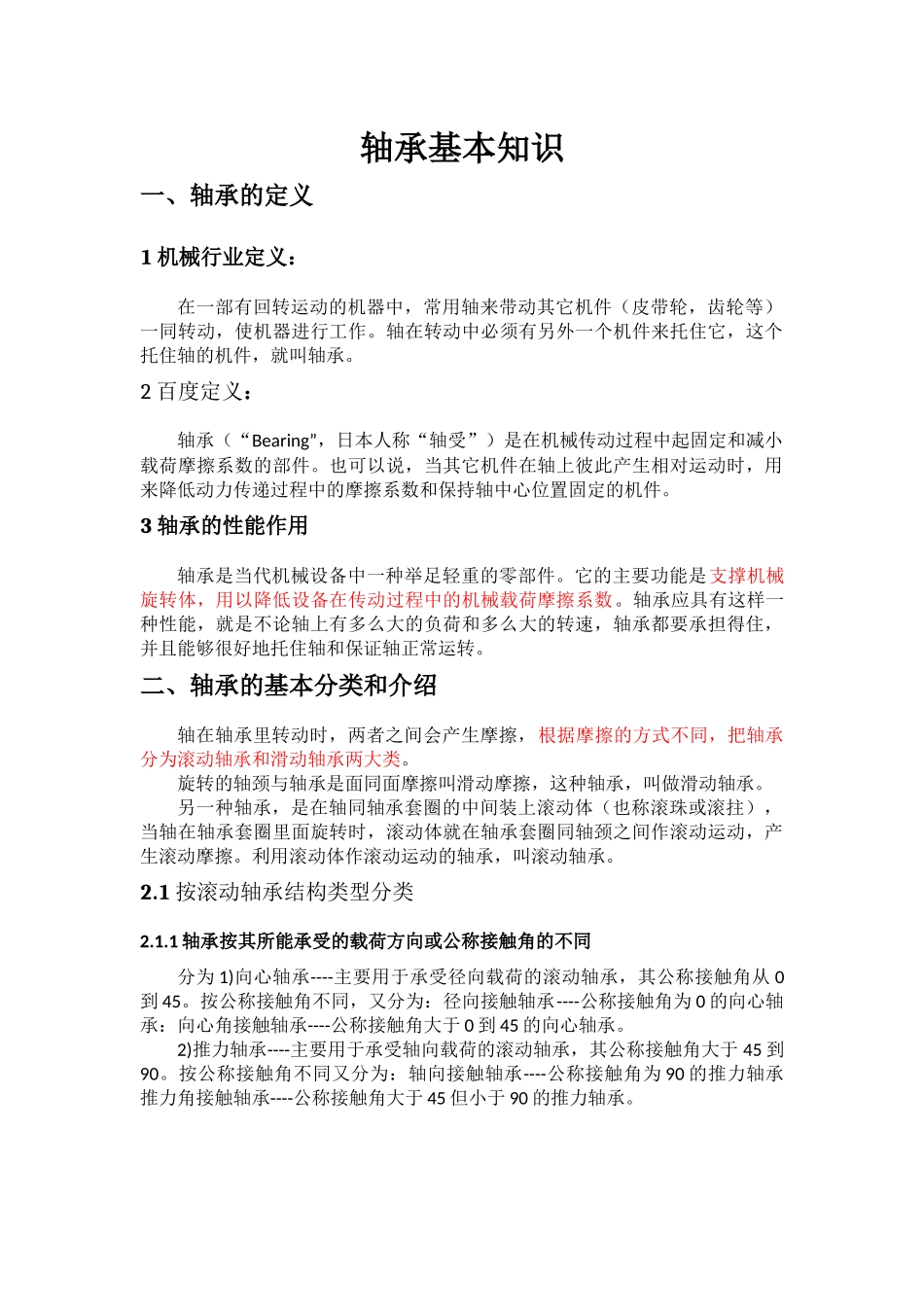

轴承基本知识一、轴承的定义1机械行业定义：在一部有回转运动的机器中，常用轴来带动其它机件（皮带轮，齿轮等）一同转动，使机器进行工作。轴在转动中必须有另外一个机件来托住它，这个托住轴的机件，就叫轴承。2百度定义：轴承（“Bearing”，日本人称“轴受”）是在机械传动过程中起固定和减小载荷摩擦系数的部件。也可以说，当其它机件在轴上彼此产生相对运动时，用来降低动力传递过程中的摩擦系数和保持轴中心位置固定的机件。3轴承的性能作用轴承是当代机械设备中一种举足轻重的零部件。它的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。轴承应具有这样一种性能，就是不论轴上有多么大的负荷和多么大的转速，轴承都要承担得住，并且能够很好地托住轴和保证轴正常运转。二、轴承的基本分类和介绍轴在轴承里转动时，两者之间会产生摩擦，根据摩擦的方式不同，把轴承分为滚动轴承和滑动轴承两大类。旋转的轴颈与轴承是面同面摩擦叫滑动摩擦，这种轴承，叫做滑动轴承。另一种轴承，是在轴同轴承套圈的中间装上滚动体（也称滚珠或滚拄），当轴在轴承套圈里面旋转时，滚动体就在轴承套圈同轴颈之间作滚动运动，产生滚动摩擦。利用滚动体作滚动运动的轴承，叫滚动轴承。2.1按滚动轴承结构类型分类2.1.1轴承按其所能承受的载荷方向或公称接触角的不同分为1)向心轴承----主要用于承受径向载荷的滚动轴承，其公称接触角从0到45。按公称接触角不同，又分为：径向接触轴承----公称接触角为0的向心轴承：向心角接触轴承----公称接触角大于0到45的向心轴承。2)推力轴承----主要用于承受轴向载荷的滚动轴承，其公称接触角大于45到90。按公称接触角不同又分为：轴向接触轴承----公称接触角为90的推力轴承推力角接触轴承----公称接触角大于45但小于90的推力轴承。2.1.2轴承按其滚动体的种类分为：1)球轴承----滚动体为球：2)滚子轴承----滚动体为滚子。滚子轴承按滚子种类，又分为：圆柱滚子轴承----滚动体是圆柱滚子的轴承，圆柱滚子的长度与直径之比小于或等于3；滚针轴承----滚动体是滚针的轴承，滚针的长度与直径之比大于3，但直径小于或等于5mm;圆锥滚子轴承----滚动体是圆锥滚子的轴承;调心滚子轴承一一滚动体是球面滚子的轴承。2.1.3轴承按其工作时能否调心分为:1)调心轴承----滚道是球面形的,能适应两滚道轴心线间的角偏差及角运动的轴承;2)非调心轴承(刚性轴承)----能阻抗滚道间轴心线角偏移的轴承。2.1.4轴承按滚动体的列数分为:1)单列轴承----具有一列滚动体的轴承;2)双列轴承----具有两列滚动体的轴承;3)多列轴承----具有多于两列滚动体的轴承,如三列、四列轴承。2.1.5轴承按其部件能否分离分为：1)可分离轴承----具有可分离部件的轴承；2)不可分离轴承----轴承在最终配套后,套圈均不能任意自由分离的轴承。2.1.6轴承按其结构形状如有无装填槽,有无内、外圈以及套圈的形状,挡边的结构,甚至有无保持架等)还可以分为多种结构类型。按滚动轴承尺寸大小分类轴承按其外径尺寸大小，分为:(1)微型轴承----公称外径尺寸范围为26mm以下的轴承；(2)小型轴承----公称外径尺寸范围为28-55mm的轴承；(3)中小型轴承----公称外径尺寸范围为60-115mm的轴承；(4)中大型轴承----公称外径尺寸范围为120-190mm的轴承；(5)大型轴承----公称外径尺寸范围为200-430mm的轴承；(6)特大型轴承----公称外径尺寸范围为440mm以上的轴承。2.2代号分类2.2.1轴承代号示例前置代号表示轴承的分部件，基本代号表示轴承的类型与尺寸等主要特征，后置代号表示轴承的精度与材料特征。前置代号基本代号后置代号12345678举例轴承分部件代号类型代号尺寸系列代号内径代号内部结构密封结构保持架及其材料轴承材料公差等级游隙配置其他2.2.2旧代号分类“零”类、“1”类等等这种说法，是中国旧代号的说法。旧代号基本代号从右往左数，第四个数字是几就是几类。例如：3053748K轴承基本型号从右往左数第四个数字是3，那么此轴承就是“3”类。“0”类：深沟球轴承“1”类：调心球轴承“2”类：短圆柱滚子轴承“3”类：调心滚子轴承“4”类：滚针轴承（长圆柱滚子轴承）“6”类：角接触球轴承“7”类...
