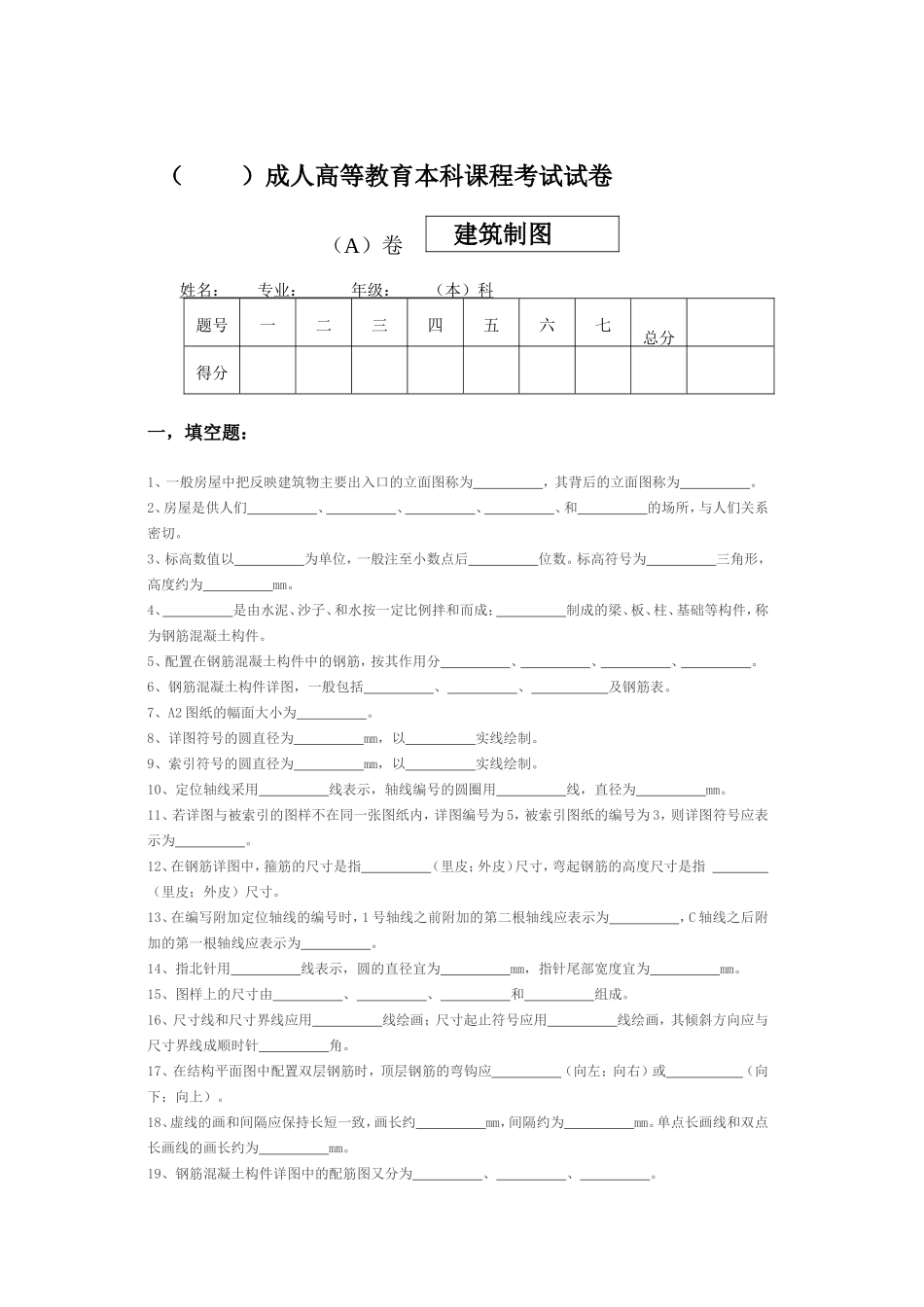

（）成人高等教育本科课程考试试卷（A）卷姓名：专业：年级：（本）科题号一二三四五六七总分得分一，填空题：1、一般房屋中把反映建筑物主要出入口的立面图称为，其背后的立面图称为。2、房屋是供人们、、、、和的场所，与人们关系密切。3、标高数值以为单位，一般注至小数点后位数。标高符号为三角形，高度约为mm。4、是由水泥、沙子、和水按一定比例拌和而成；制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。5、配置在钢筋混凝土构件中的钢筋，按其作用分、、、。6、钢筋混凝土构件详图，一般包括、、及钢筋表。7、A2图纸的幅面大小为。8、详图符号的圆直径为mm，以实线绘制。9、索引符号的圆直径为mm，以实线绘制。10、定位轴线采用线表示，轴线编号的圆圈用线，直径为mm。11、若详图与被索引的图样不在同一张图纸内，详图编号为5，被索引图纸的编号为3，则详图符号应表示为。12、在钢筋详图中，箍筋的尺寸是指（里皮；外皮）尺寸，弯起钢筋的高度尺寸是指（里皮；外皮）尺寸。13、在编写附加定位轴线的编号时，1号轴线之前附加的第二根轴线应表示为，C轴线之后附加的第一根轴线应表示为。14、指北针用线表示，圆的直径宜为mm，指针尾部宽度宜为mm。15、图样上的尺寸由、、和组成。16、尺寸线和尺寸界线应用线绘画；尺寸起止符号应用线绘画，其倾斜方向应与尺寸界线成顺时针角。17、在结构平面图中配置双层钢筋时，顶层钢筋的弯钩应（向左；向右）或（向下；向上）。18、虚线的画和间隔应保持长短一致，画长约mm，间隔约为mm。单点长画线和双点长画线的画长约为mm。19、钢筋混凝土构件详图中的配筋图又分为、、。建筑制图二、简答题1、剖面图与断面图的处理方式各有哪些？（8分）2、建筑平面图的图示内容有哪些？（8分）3、楼层结构平面布置图的图示内容有哪些？（6分）4、结构施工图应包括的内容有哪些？（6分）5、建筑详图的形成及其主要作用。（6分）三、画出下列相应的图例：20、焊缝代号主要由、、组成。21、焊缝代号中的引出线由和组成。22、建筑形体的三种尺寸分别为尺寸、尺寸和尺寸22、针对建筑形体的不同特点和要求，剖面图的处理方式有、、、和五种。23、断面图的处理方式有、、三种。24、剖切符号中的剖切位置线用表示，长度为mm。投射方向线用表示，长度为mm。25、图纸上的字体应用体表示，高度应不小于mm。四、根据已知房屋的正立面图和平面图的部分内容，试在平面图中完成以下内容：1、画出门窗的图例（其中M1为单扇平开门，M2为双扇平开门）；2、标出定位轴线并标号；3、标注尺寸（不用写出尺寸数字）；4、标注走廊、室内地面标高。五、已知楼板的钢筋平面布置图，试作以下选择：1、①号钢筋中的“f”表示。（1）钢筋直径（2）Ⅱ级钢筋等级直径符号（3）I级钢筋等级直径符号2、①号钢筋中的“@”为钢筋的符号。（1）等间距（2）方向（3）数量3、②号钢筋是楼板的钢筋。（1）底层（2）顶层（3）竖直4、③号钢筋是楼板的钢筋。（1）底层（2）顶层（3）水平5、斜线上的字母“B”表示。（1）钢筋布置形式（2）钢筋的代号（3）楼板的代号六、已知两跨连续矩形梁的立面图和钢筋详图如下，矩形梁的截面尺寸为250mm＊650mm，试按1：20比例绘制1-1、2-2、3-3、4-4断面图。七、试将以下配筋标注在相应的钢筋上：底层钢筋均为8@150；顶层钢筋均为6@150。八、已知两跨连续矩形梁的立面图和钢筋详图如下，试按1：20比例绘制1-1、2-2、3-3、4-4断面图。参考答案一、填空题1、正立面背立面2、生产生活工作学习娱乐3、米3等腰直角34、混凝土钢筋混凝土5、受力筋箍筋架立筋分布筋6、模板图配筋图预埋件详图7、420mm×594mm8、14粗9、10细10、细单点长画线细实8～1011、12、里皮外皮13、略14、细实24315、尺寸线尺寸界线尺寸起止符号尺寸数字16、细实中粗短斜4517、向右向下18、3～６，0.5～１15～2019、立面图断面图钢筋详图20、图形符号补充符号引出线21、箭头线基准线22、定形定位总22、全剖面、半剖面、阶梯剖面、局部剖面、旋转剖面23、移出断面图、重合断面图、中断断面图24、粗实线6～10粗实线4～６25、长仿宋3.5二、简答题：略三、画出下列相应的图例：见课本p279、...
