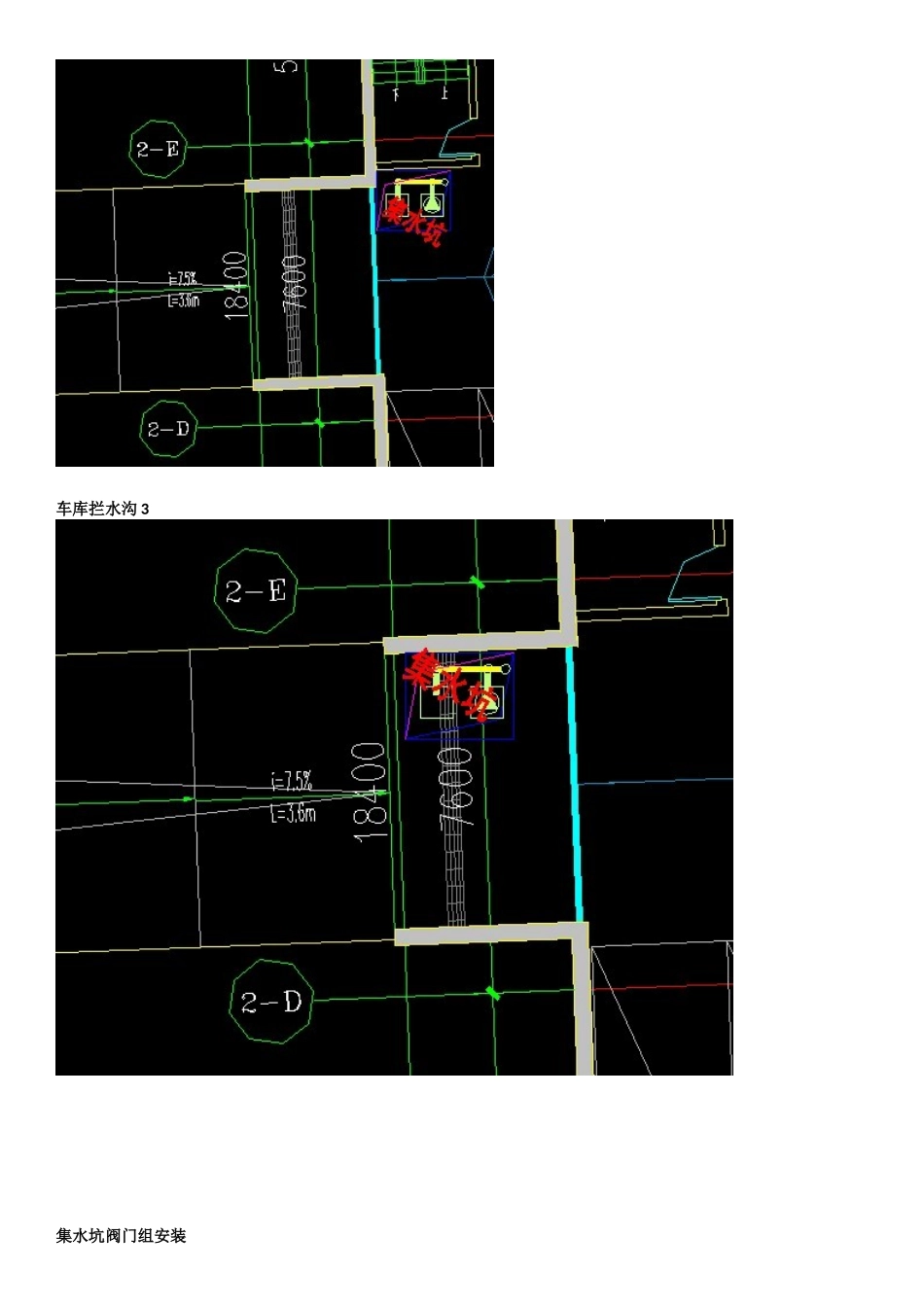

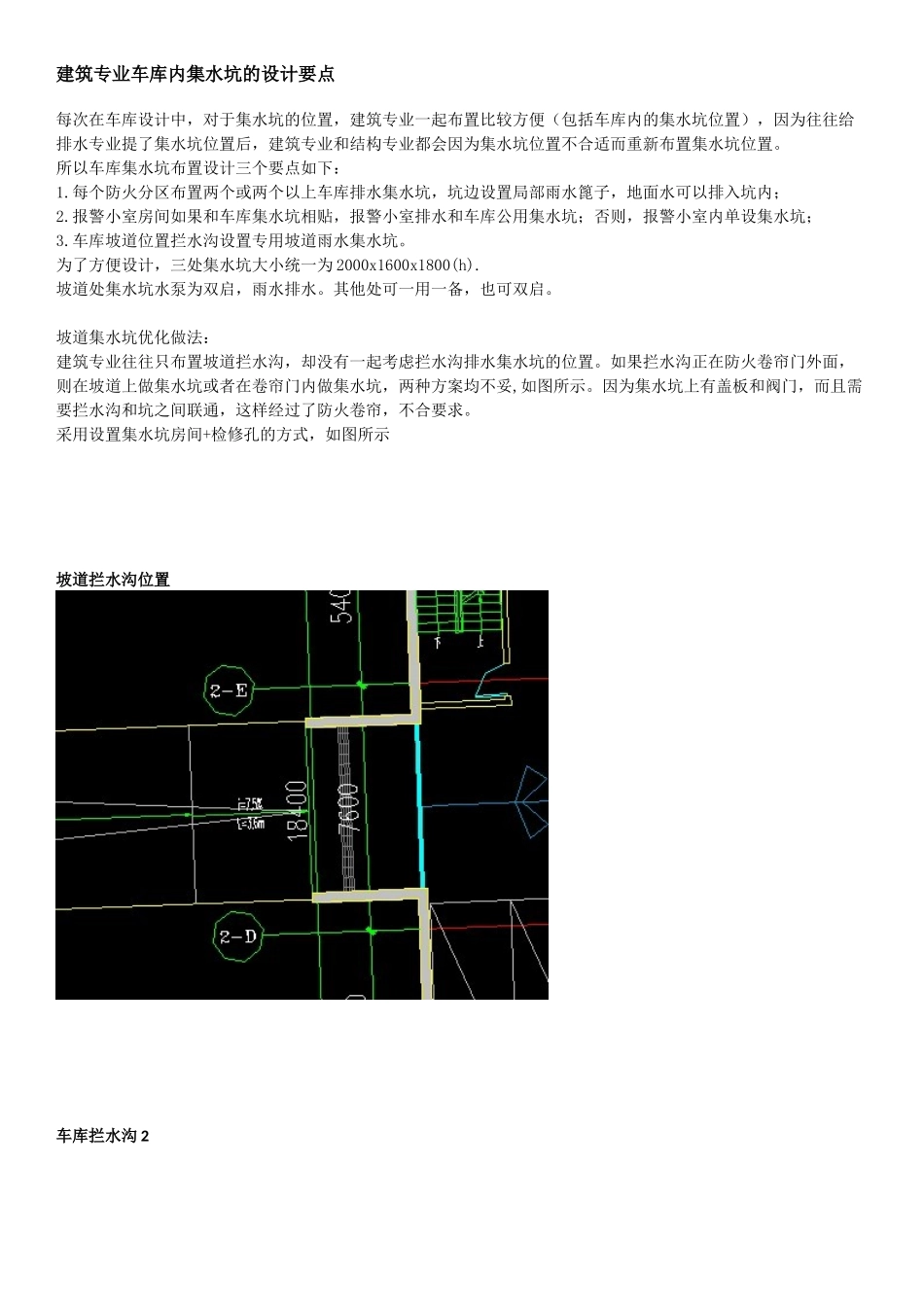

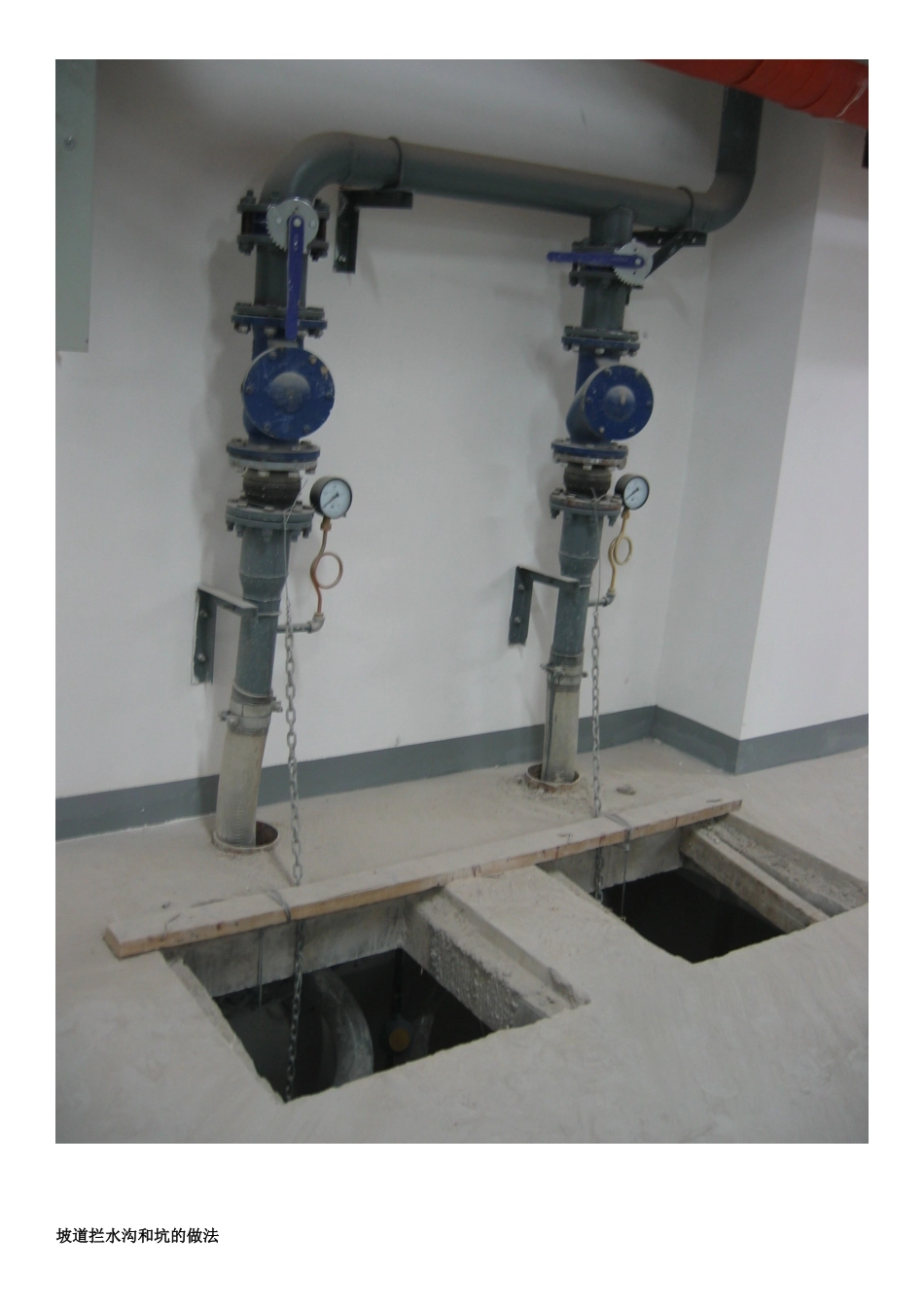

建筑专业车库内集水坑的设计要点每次在车库设计中,对于集水坑的位置,建筑专业一起布置比较方便(包括车库内的集水坑位置),因为往往给排水专业提了集水坑位置后,建筑专业和结构专业都会因为集水坑位置不合适而重新布置集水坑位置。所以车库集水坑布置设计三个要点如下:1.每个防火分区布置两个或两个以上车库排水集水坑,坑边设置局部雨水篦子,地面水可以排入坑内;2.报警小室房间如果和车库集水坑相贴,报警小室排水和车库公用集水坑;否则,报警小室内单设集水坑;3.车库坡道位置拦水沟设置专用坡道雨水集水坑。为了方便设计,三处集水坑大小统一为2000x1600x1800(h).坡道处集水坑水泵为双启,雨水排水。其他处可一用一备,也可双启。坡道集水坑优化做法:建筑专业往往只布置坡道拦水沟,却没有一起考虑拦水沟排水集水坑的位置。如果拦水沟正在防火卷帘门外面,则在坡道上做集水坑或者在卷帘门内做集水坑,两种方案均不妥,如图所示。因为集水坑上有盖板和阀门,而且需要拦水沟和坑之间联通,这样经过了防火卷帘,不合要求。采用设置集水坑房间+检修孔的方式,如图所示坡道拦水沟位置车库拦水沟2车库拦水沟3集水坑阀门组安装坡道拦水沟和坑的做法短沟篦子做法
