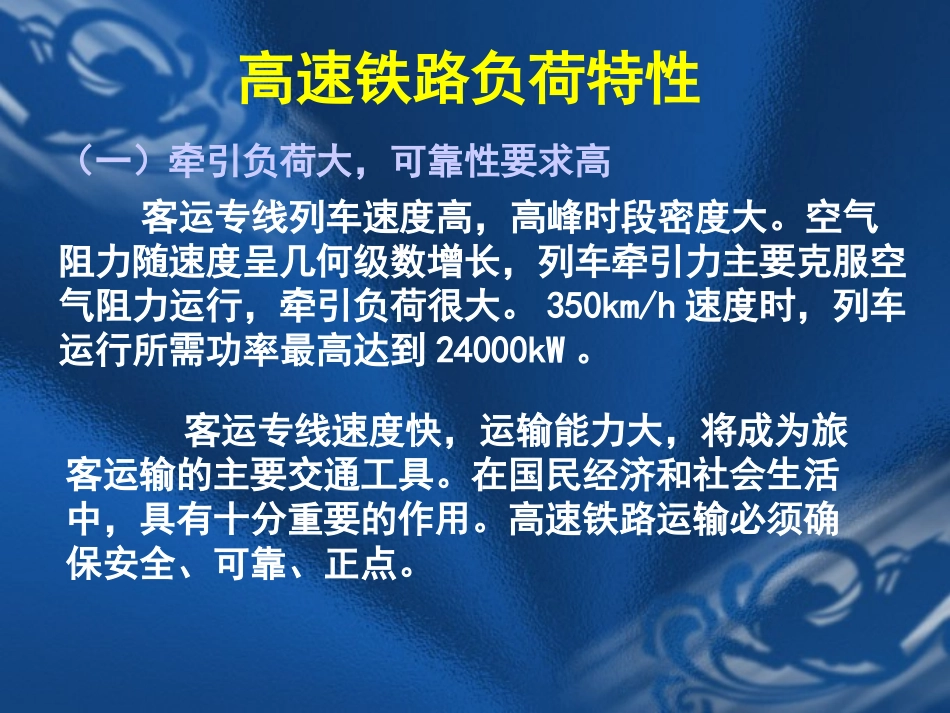

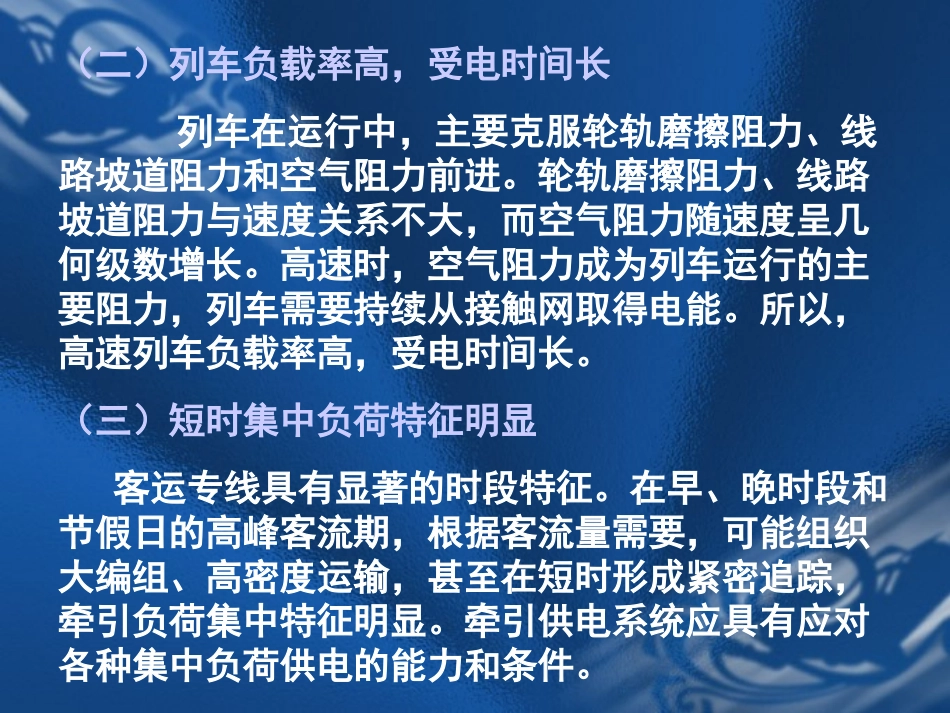

高速铁路同相供电西南交通大学电气工程学院高速铁路负荷特性（一）牵引负荷大，可靠性要求高客运专线列车速度高，高峰时段密度大。空气阻力随速度呈几何级数增长，列车牵引力主要克服空气阻力运行，牵引负荷很大。350km/h速度时，列车运行所需功率最高达到24000kW。客运专线速度快，运输能力大，将成为旅客运输的主要交通工具。在国民经济和社会生活中，具有十分重要的作用。高速铁路运输必须确保安全、可靠、正点。（二）列车负载率高，受电时间长列车在运行中，主要克服轮轨磨擦阻力、线路坡道阻力和空气阻力前进。轮轨磨擦阻力、线路坡道阻力与速度关系不大，而空气阻力随速度呈几何级数增长。高速时，空气阻力成为列车运行的主要阻力，列车需要持续从接触网取得电能。所以，高速列车负载率高，受电时间长。（三）短时集中负荷特征明显客运专线具有显著的时段特征。在早、晚时段和节假日的高峰客流期，根据客流量需要，可能组织大编组、高密度运输，甚至在短时形成紧密追踪，牵引负荷集中特征明显。牵引供电系统应具有应对各种集中负荷供电的能力和条件。（四）越区供电能力要求高由于旅客运输能力和准点的需要，牵引供电系统应具有应对各种各样条件下的供电能力。在出现某一牵引变电所解列，退出供电的情况下，往往采用由两相邻牵引变电所越区进行供电。为了尽量减少越区供电对运输能力和准点的影响，应避免过多的限制列车数量或降低列车速度，这样会相应加大两相邻牵引变电所的供电负荷。（五）国外普遍采用高电压、大容量电源供电日本、法国等国家高速铁路建设起步较早，积累了比较丰富的经验。目前，国外高速铁路考虑到牵引负荷大，可靠性要求高，绝大多数都采用220kV或以上的电压供电，个别采用132kV或154kV时，都要求有较大的系统短路容量。日本高速铁路建设最早，在电源问题上曾走过弯路。东海道新干线1964年建设时，限于当时电网的条件，采用了77kV电源供电。上世纪80年代，旅客运输量急增，供电能力严重不满足需要，只得对电源系统进行了改造，改用275kV电源供电，适应了旅客运输的需要，列车速度也提高到了270km/h，最高300km/h。我国客运专线建设刚开始起步，尚没有成熟的经验和标准。国外的经验值得我们研究和参考。世界主要高速铁路国家电铁供电电源电压等级一览表国名序号铁路名称最高速度（km/h）供电方式供电电压（kV）附注日本1东海道新干线300AT275个别牵引站154kV2山阳新干线300AT275个别牵引站154kV3北陆新干线300AT2754东北新干线260AT275个别牵引站154kV5上越新干线275AT275法国1巴黎－里昂300AT2251个牵引站400kV2巴黎－图尔300AT2251个牵引站400kV3巴黎－加莱300AT2251个牵引站400kV4里昂－瓦朗斯300AT2255瓦朗斯－马赛350AT2256巴黎－斯特拉斯堡350AT2251个牵引站400kV西班牙1马德里－塞维利亚250直供2203个牵引站132kV，但短路容量不小于2000MVA2马德里－巴塞罗拉350AT4003个牵引站220kV德国德国高速铁路最高速度330km/h，采用铁路自建电网供电。电铁供电制式为15kV、162/3Hz，采用独特的同相供电方式，牵引站间距约为普通不同相供电方式的1/3，牵引变压器容量一般为2×15MVA。牵引站外部电源采用110kV，系统短路容量不小于1000MVA。电力牵引是实现铁路货运重载和客运高速的必由之路，高速与重载铁路的发展,使原有的电气化铁路供电系统面临一系列的改造。目前我国牵引供电系统主要采用异相(两相)供电方式,为求得相对平衡必然要进行换相,即在牵引供电系统中设置分相绝缘器环节,电力机车受电弓如何平稳地通过电分相环节,采用自动过电分相装置是解决问题的方法之一,但由于装置工作电压高、转换动作频繁,可靠性方面还需进一步完善，这对实现货运重载和客运高速将产生极大制约作用。分相环节成为制约列车运行速度的主要障碍。自动过分相技术研究两相供电方式直接供电方式两相供电方式AT供电方式车载自动过分相地面自动过分相技术当机车从A相电源驶入位置传感器1CG范围，经轨道电路1CG动作，启动、控制真空断路器1ZK闭合，接触网的A相电源被输入到转换区给机车供电；当机车驶入中性段转换区的位置传感器2CG范围，启动控制真空断路器1ZK开断，控制2ZK真...
