电气安全工程7过电压及其防护VIP免费

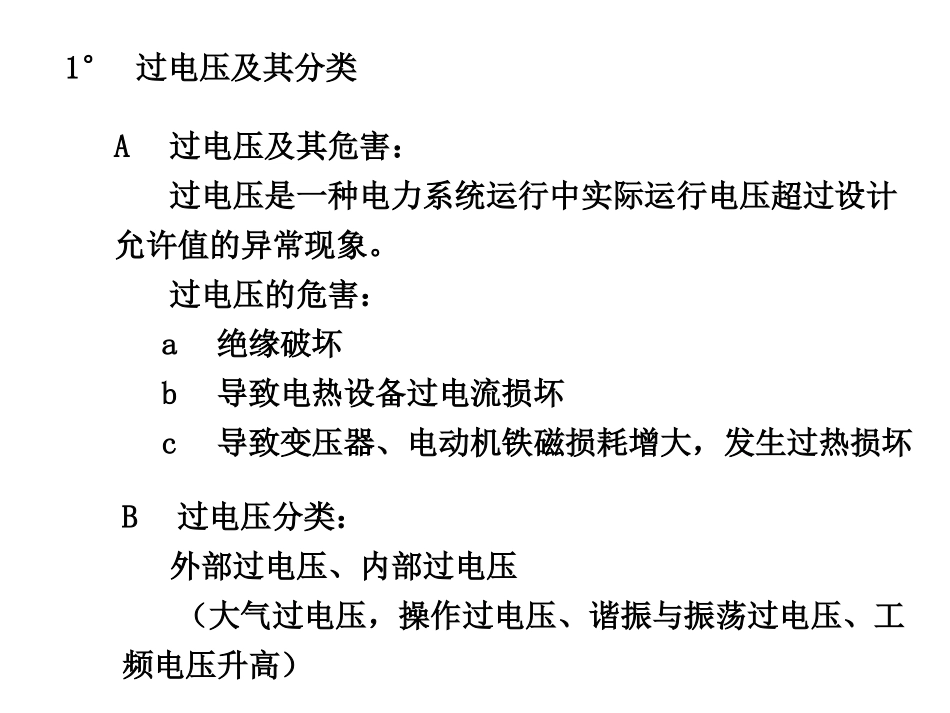

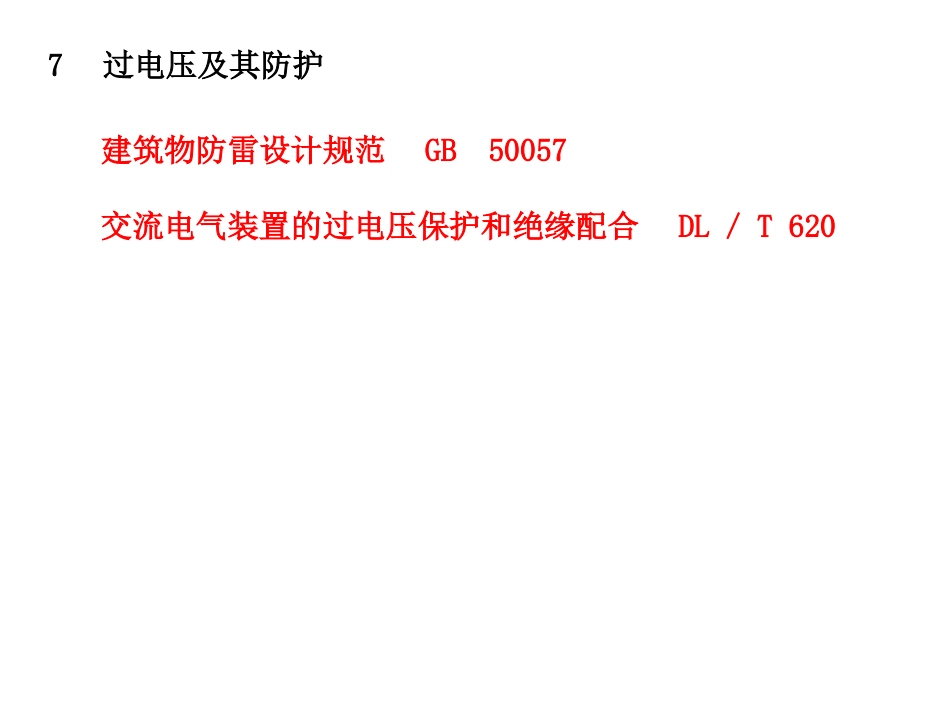

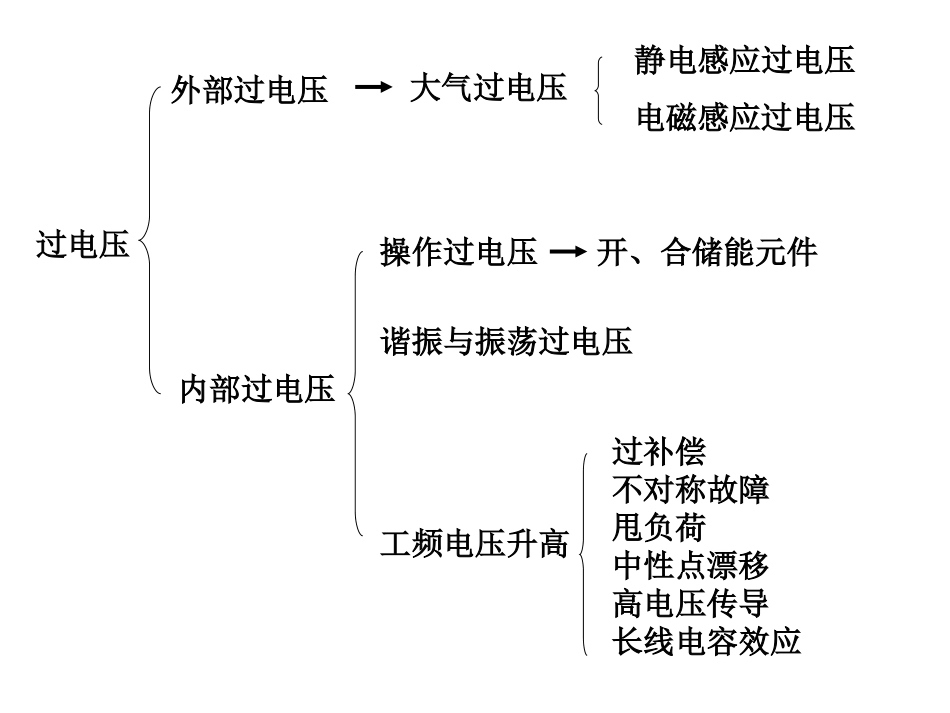

建筑物防雷设计规范GB50057交流电气装置的过电压保护和绝缘配合DL／T6207过电压及其防护A过电压及其危害：过电压是一种电力系统运行中实际运行电压超过设计允许值的异常现象。过电压的危害：a绝缘破坏b导致电热设备过电流损坏c导致变压器、电动机铁磁损耗增大，发生过热损坏B过电压分类：外部过电压、内部过电压（大气过电压，操作过电压、谐振与振荡过电压、工频电压升高）1°过电压及其分类过电压外部过电压大气过电压静电感应过电压电磁感应过电压内部过电压操作过电压谐振与振荡过电压工频电压升高开、合储能元件过补偿不对称故障甩负荷中性点漂移高电压传导长线电容效应2°雷电危害及其防护建筑物防雷设计规范GB50057A雷电现象及雷电参数a雷电过程b雷电的参数①雷暴日；②雷电流及其幅值、陡度；③雷电冲击过电压；④预计雷击次数（落雷率）。N=kNgAeNg＝0．024Td1.3Ae＝［LW＋2H（L＋W）•＋πH2］·10－6H>100m610)200()200()(2AeHHHHWLLWdtdiLRiuccccShIuHc25B雷电危害及其分类a雷电危害：电性质的破坏作用；热性质的破坏作用；机械（力）性质的破坏作用。直击雷；雷电感应过电压；雷电侵入波；雷电反击过电压；雷电电磁脉冲；球形雷。b雷电分类：C雷电防护措施雷电作用距离理论接闪功能；分流作用；屏蔽作用；均衡电位；接地；球形雷的阻挡。a直击雷接闪与流散回路避雷针、线、带（网）金属屋面短针保护方案；建筑物防雷类别滚球半径/m避雷网网格/m×m第一类防雷建筑物305×5或6×4第二类防雷建筑物4510×10或12×8第三类防雷建筑物6020×20或24×16导体的最小截面引下线数量、间距，测量用联接点冲击接地电阻避雷针的保护范围滚球法短针保护方案b雷电感应过电压接地与分流作用；c雷电侵入波避雷器、进线保护；d雷电反击过电压；均衡电位、隔离；e雷电电磁脉冲屏蔽与接地；f球形雷阻挡与接地。第一类防雷建筑物凡制造、使用或储存炸药、火药、起爆药、火工品等大量危险物质的建筑物，遇电火花会引起爆炸，从而造成巨大破坏或人身伤亡的建筑物，应划为第一类防雷建筑物。第二类陈雷建筑物下列建筑物应划为第二类防雷建筑物：(1)国家级重点文物保护的建筑物；(2)国家级的会堂、办公楼、档案馆、大型展览馆、国际机场、大型火车站、国际港口客运站、国宾馆、大型旅游建筑和大型体育场等；(3)国家级计算中心、通信枢纽，以及对国民经济有重要意义的装有大量电子设备的建筑物；(4)制造、使用和储存爆炸危险物质,但电火花不易引起爆炸，或不致造成巨大破坏和人身伤亡的建筑物，如油漆制造车间、氧气站、易燃品库等；(5)有爆炸危险的露天气罐和油罐；(6)年预计雷击次数大于0.06次的部、省级办公楼及其他重要的或人员密集的公共建筑物；(7)年预计雷击次数大于0.3次的住宅、办公楼等一般性民用建筑物。D雷电防护分类第三类防雷建筑物下列建筑物应划为第三类防雷建筑物：(1)省级重点文物保护的建筑物和省级档案馆；(2)年预计雷击次数等于和大于0.012次，小于和等于0.06次的部省级办公楼及其他重要的或人员密集的公共建筑物；(3)年预计雷击次数大于和等于0.06次，小于和等于0.3次的住宅、办公楼等一般性民用建筑物；(4)年预计雷击次数大于和等于0.06次的一般性工业建筑物；(5)考虑到雷击后果和周围条件等因素，确定需要放雷的21区、22区、23区火灾危险环境的建筑物；(6)年平均雷暴日15d/a以上地区，高度为15m及其以上的烟囱、水塔等孤立高耸的建筑物。年平均雷暴日15d/a及15d/a以下地区，高度为20m及20m以上的烟囱、水塔等孤立高耸的建筑物。a独立避雷针的特殊问题E特殊问题b工艺装置内露天布置的塔、容器的防雷措施当塔、容器的顶板厚度等于或大于4mm时，可不设避雷针保护，但必须设防雷接地。c可燃气体、液化烃、可燃液体储罐的防雷措施(1)可燃气体、液化烃、可燃液体的钢罐，必须设防雷接地。避雷针(线)的保护范围，应包括整个储罐。(2)装有阻火器的甲B、乙类可燃液体地上固定顶罐，当顶板厚度等于或大于4mm时，可不设避雷针(线)。当顶板厚度小于4mm时，应装设避雷针(线)。(3)丙类液体储罐，可不设避雷针(线)，但必须设防感应雷接地。(4)浮顶油罐可...
