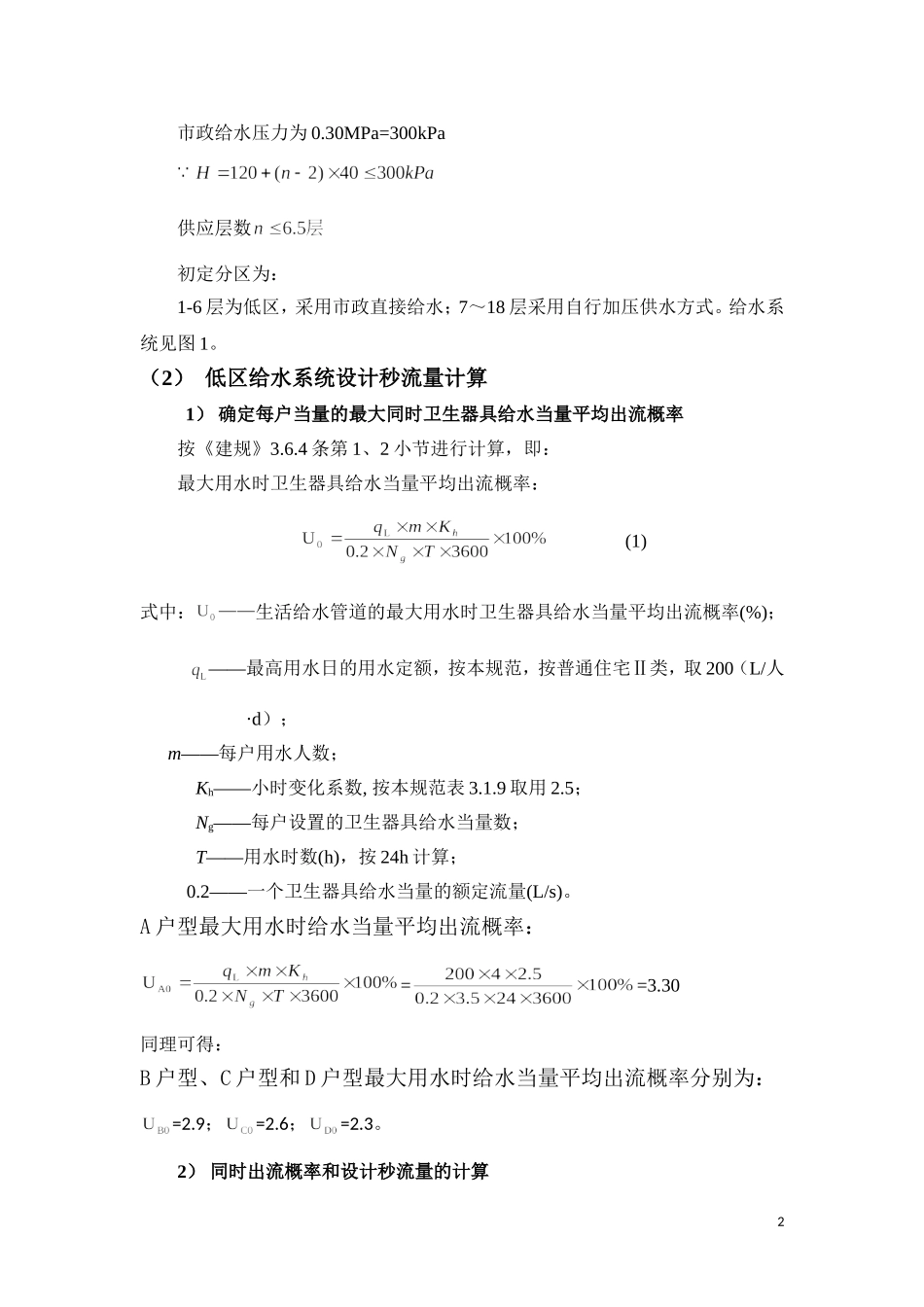

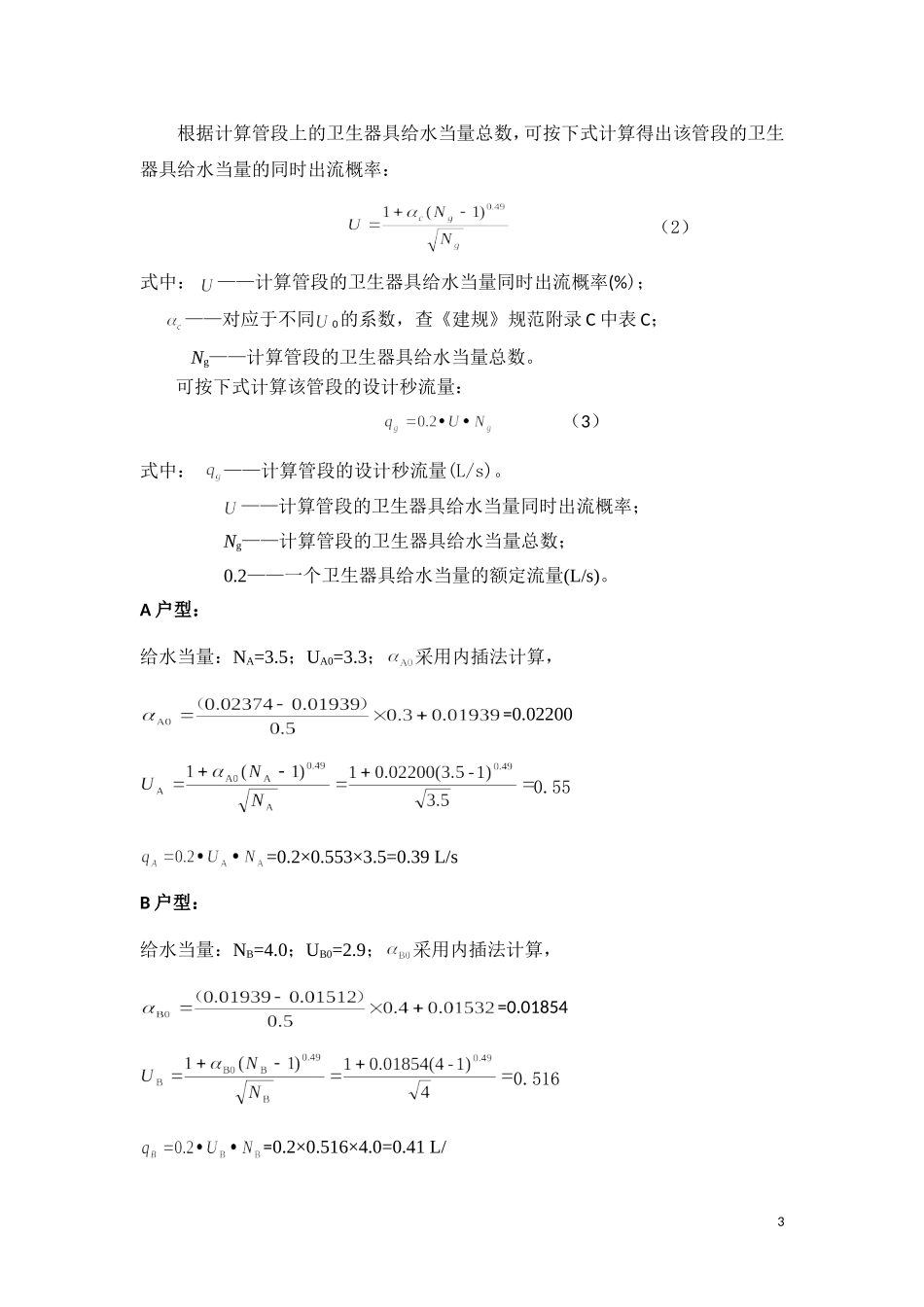

住宅给水计算题图1给水系统图北京某12层住宅楼，层高为2.9米，首层地面标高为0.000米，室外相对标高为-0.45米，市政给水压力为0.30MPa，每层有A、B、C、D四个户型，每户人数按4人计。A、B、C、D户型卫生器具当量数分别为3.5、4、4.5、5。试分别计算变频给水方式升压和贮水设备；气压水罐给水方式的升压和贮水设备及气压水罐的容积。解：1.变频给水方式计算（1）初步估算市政压力可直接供应的楼层数，并进行给水分区1市政给水压力为0.30MPa=300kPa供应层数初定分区为：1-6层为低区，采用市政直接给水；7～18层采用自行加压供水方式。给水系统见图1。（2）低区给水系统设计秒流量计算1）确定每户当量的最大同时卫生器具给水当量平均出流概率按《建规》3.6.4条第1、2小节进行计算，即：最大用水时卫生器具给水当量平均出流概率：(1)式中：——生活给水管道的最大用水时卫生器具给水当量平均出流概率(%)；——最高用水日的用水定额，按本规范，按普通住宅Ⅱ类，取200（L/人·d）；m——每户用水人数；Kh——小时变化系数,按本规范表3.1.9取用2.5；Ng——每户设置的卫生器具给水当量数；T——用水时数(h)，按24h计算；0.2——一个卫生器具给水当量的额定流量(L/s)。A户型最大用水时给水当量平均出流概率：==3.30同理可得：B户型、C户型和D户型最大用水时给水当量平均出流概率分别为：=2.9；=2.6；=2.3。2）同时出流概率和设计秒流量的计算2根据计算管段上的卫生器具给水当量总数，可按下式计算得出该管段的卫生器具给水当量的同时出流概率：（2）式中：——计算管段的卫生器具给水当量同时出流概率(%)；——对应于不同0的系数，查《建规》规范附录C中表C；Ng——计算管段的卫生器具给水当量总数。可按下式计算该管段的设计秒流量：（3）式中：——计算管段的设计秒流量(L/s)。——计算管段的卫生器具给水当量同时出流概率；Ng——计算管段的卫生器具给水当量总数；0.2——一个卫生器具给水当量的额定流量(L/s)。A户型：给水当量：NA=3.5；UA0=3.3；采用内插法计算，=0.022000.55=0.2×0.553×3.5=0.39L/sB户型：给水当量：NB=4.0；UB0=2.9；采用内插法计算，=0.018540.516=0.2×0.516×4.0=0.41L/3C户型：给水当量：NC=4.5；UC0=2.6；采用内插法计算，=0.015970.485=0.2×0.485×4.5=0.44L/sD户型：给水当量：ND=5.0；UD0=2.3；采用内插法计算，=0.013460.459=0.2×0.459×5.0=0.46L/s3）进户干管秒流量计算低区给水计算简图，并进行编号，见图2。假定立管JL1-A第六层B户型为最不利用户用水点，由于A、B两个户型给水当量和平均出流概率均不相同，按《建规》3.6.4条第4小节规定，应对给水当量平均出流概率进行加权平均。（4）式中：——给水干管的最大时卫生器具给水当量平均出流概率；——给水支管的最大时卫生器具给水当量平均出流概率；——相应支管的卫生器具给水当量总数。4图2低区给水计算图1-2管段：=3.09采用内插法计算：=0.020170.38=0.2×0.38×7.5=0.58L/s1’-2’管段：=2.445采用内插法计算：=0.014620.34=0.2×0.34×9.5=0.64L/s；9-10管段：=2.73采用内插法计算：=0.017080.115=0.2×0.115×102=2.35L/s；将上述基本计算数据汇总于表1。表1基本数据汇总项目户型当量（N）平均出流概率U0（%）U0对应的同时出流概率流量（L/s）A3.53.30.022000.550.39B4.02.90.018540.520.42C4.52.60.015970.480.43D5.02.30.013460.460.461—27.53.090.020170.3840.581’-2’9.52.440.014620.3380.649-101022.730.017080.1152.35JL1-A每层给水当量总数相同，故无须加权平均给水当量同时出流概率,即6每个节点的给水当量平均出流概率均为3.09，系数均为0.02017。以节点3-4为例，该节点当量为7.5，累计当量总数为15，代入式（4）计算得流量L/s，其余节点计算过程略，计算结果详表2，表3。表2低区给水立管JL1-B设计秒流量计算表节点编号总当量NgU0(%)U0对应同时出流概率U(%)流量(L/s)0'-1'52.300.013460.4590.461'-2'9.52.440.014620.3380.642'-3'9.5---0.643'-4'192.440.014620.2430.934'-5'28.52.440.014620.2011.155'-6'382.440.014620.1761.346'-7'47.52.440.014620.1591.517'-9572.440.01462...
