赵丽华科技文献翻译VIP免费

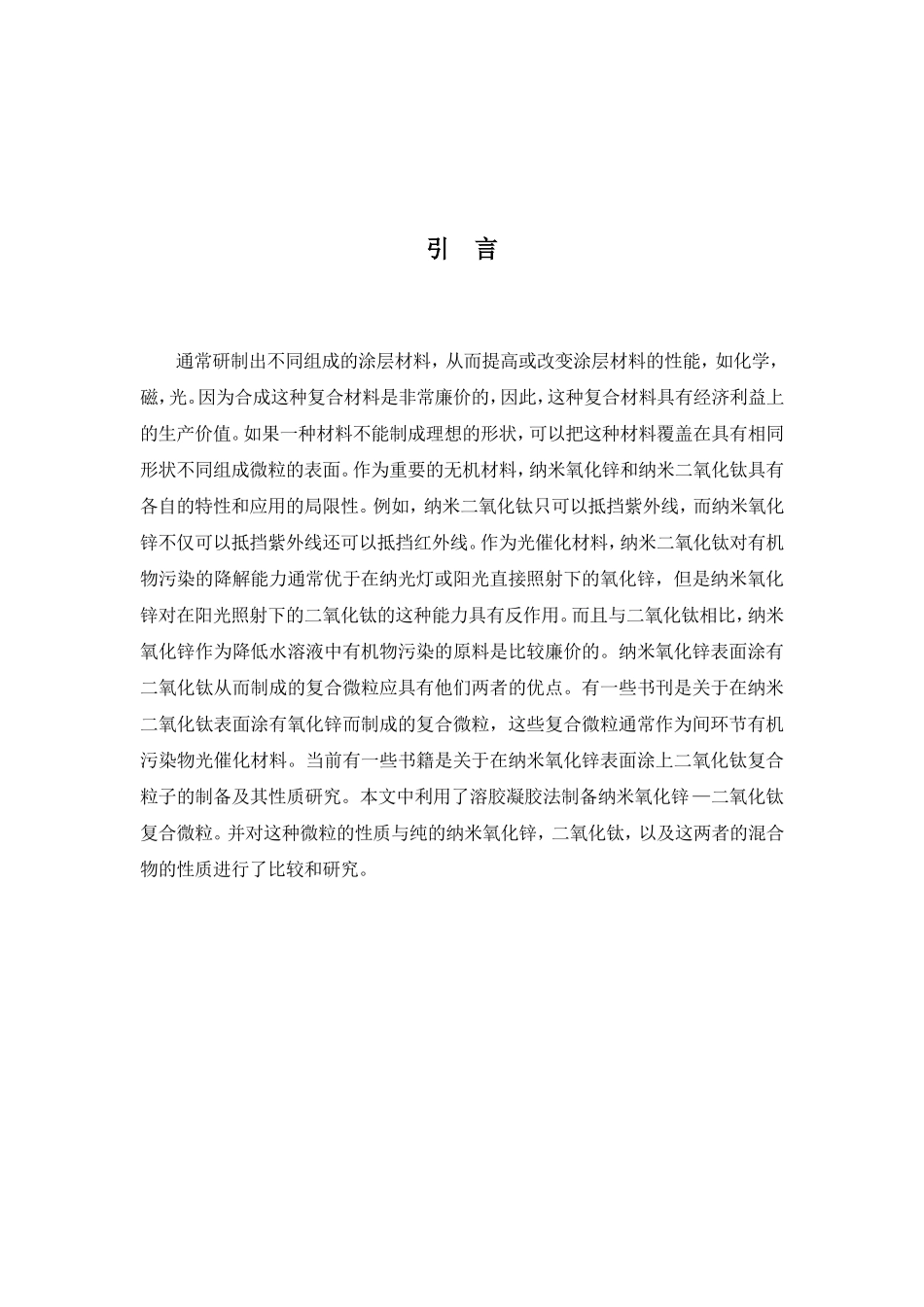

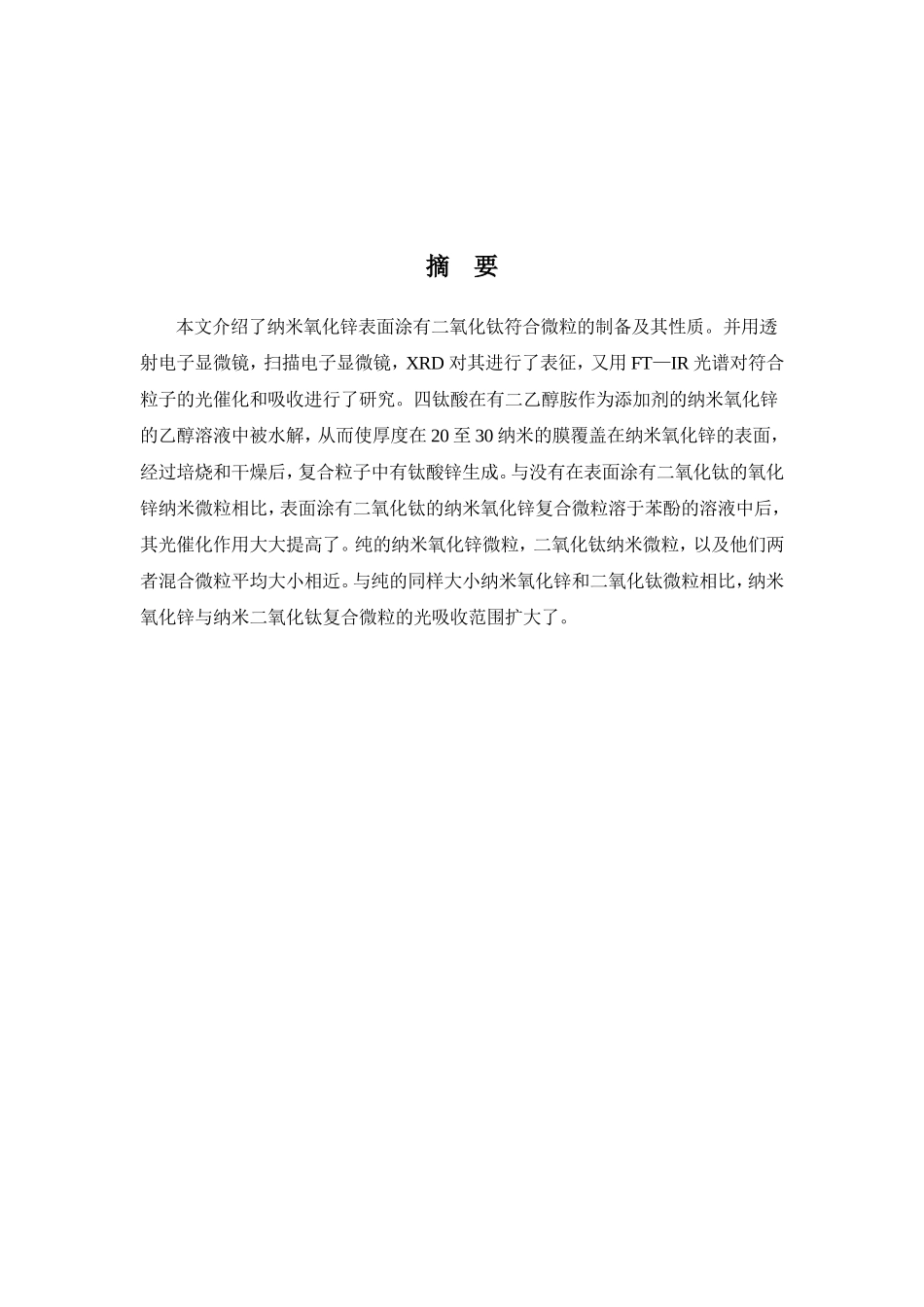

科技文献翻译纳米氧化锌表面涂有二氧化钛符合微粒的制备及其性质研究学院：化学与生物学院专业年级：化学2009级学生姓名：赵丽华班级学号：200913020230指导教师：孙刚二O一三年五月二十五日摘要本文介绍了纳米氧化锌表面涂有二氧化钛符合微粒的制备及其性质。并用透射电子显微镜，扫描电子显微镜，XRD对其进行了表征，又用FT—IR光谱对符合粒子的光催化和吸收进行了研究。四钛酸在有二乙醇胺作为添加剂的纳米氧化锌的乙醇溶液中被水解，从而使厚度在20至30纳米的膜覆盖在纳米氧化锌的表面，经过培烧和干燥后，复合粒子中有钛酸锌生成。与没有在表面涂有二氧化钛的氧化锌纳米微粒相比，表面涂有二氧化钛的纳米氧化锌复合微粒溶于苯酚的溶液中后，其光催化作用大大提高了。纯的纳米氧化锌微粒，二氧化钛纳米微粒，以及他们两者混合微粒平均大小相近。与纯的同样大小纳米氧化锌和二氧化钛微粒相比，纳米氧化锌与纳米二氧化钛复合微粒的光吸收范围扩大了。引言通常研制出不同组成的涂层材料，从而提高或改变涂层材料的性能，如化学，磁，光。因为合成这种复合材料是非常廉价的，因此，这种复合材料具有经济利益上的生产价值。如果一种材料不能制成理想的形状，可以把这种材料覆盖在具有相同形状不同组成微粒的表面。作为重要的无机材料，纳米氧化锌和纳米二氧化钛具有各自的特性和应用的局限性。例如，纳米二氧化钛只可以抵挡紫外线，而纳米氧化锌不仅可以抵挡紫外线还可以抵挡红外线。作为光催化材料，纳米二氧化钛对有机物污染的降解能力通常优于在纳光灯或阳光直接照射下的氧化锌，但是纳米氧化锌对在阳光照射下的二氧化钛的这种能力具有反作用。而且与二氧化钛相比，纳米氧化锌作为降低水溶液中有机物污染的原料是比较廉价的。纳米氧化锌表面涂有二氧化钛从而制成的复合微粒应具有他们两者的优点。有一些书刊是关于在纳米二氧化钛表面涂有氧化锌而制成的复合微粒，这些复合微粒通常作为间环节有机污染物光催化材料。当前有一些书籍是关于在纳米氧化锌表面涂上二氧化钛复合粒子的制备及其性质研究。本文中利用了溶胶凝胶法制备纳米氧化锌—二氧化钛复合微粒。并对这种微粒的性质与纯的纳米氧化锌，二氧化钛，以及这两者的混合物的性质进行了比较和研究。过程试验试剂和药品分析纯：太酸四丁酯（北京化学试剂公司），乙醇（北京化工厂），二乙醇胺（北京伊犁化学试剂有限公司），聚丙烯酸（分散纳米氧化锌粉末），纳米氧化锌粉末（40—60nm），氨气，硝酸锌溶液，纳米二氧化钛粉末（20nm,80nm）。实验过程将5克纳米氧化锌粉末和0.015克局丙烯酸溶于200ml乙醇溶液中，在70摄氏度的水浴中，机械搅拌12小时，每分钟转速为600。向60摄氏度水浴中的三颈烧瓶加含0.18mol/L的钛酸四丁酯和0.09mol/L二乙醇胺的酒精溶液，搅拌30分钟，然后将制备好的纳米氧化锌粉末加到上述烧瓶中。再加入蒸馏水和酒精的混合溶液30ml，再在60摄氏度的水浴中搅拌两个小时，整个过程中要用氮气保护。将制备好的溶液经过离心分离后，将沉淀在80摄氏度的真空中干燥6个小时，然后在600摄氏度下焙烧四个小时，即可得纳米氧化锌与纳米二氧化钛的复合粒子。表征将得到的复合粒子溶于苯酚的溶液后，用紫外和可见分光光度计对其进行测试。用透射电镜来测试复合粒子的形态和大小。用XRD来测试复合粒子的性质，用X射线测试复合粒子的组成，用傅立叶变换红外光谱来测试复合粒子粉末的组成，用X射线光能谱来测试复合粒子粉末的成键状态和表面原子的组成。利用紫外线灯作为光源对粒子的光催化能力进行了研究，测定时将粒子溶于苯酚的溶液中。其中苯酚溶液的浓度各不相同，测定完毕后，得到粒子的光催化能力与苯酚溶液中苯酚浓度的函数关系式，，将一克复合粒子粉末溶于100mL已知浓度的苯酚溶液中，在60摄氏度的条件下用紫外灯照射6个小时。将样本再放置一个小时，之后用离心机进行离心分离，通过已知的函数关系可计算出不同时刻苯酚降解的量。因此可以得到不同时刻苯酚降解的速率。结构与讨论二乙醇胺在纳米氧化锌与纳米二氧化钛复合粒子中制备的职能：由于纳米氧化锌是两性物质，在往纳米氧化锌表面涂二氧化钛时必须控制好PH...
