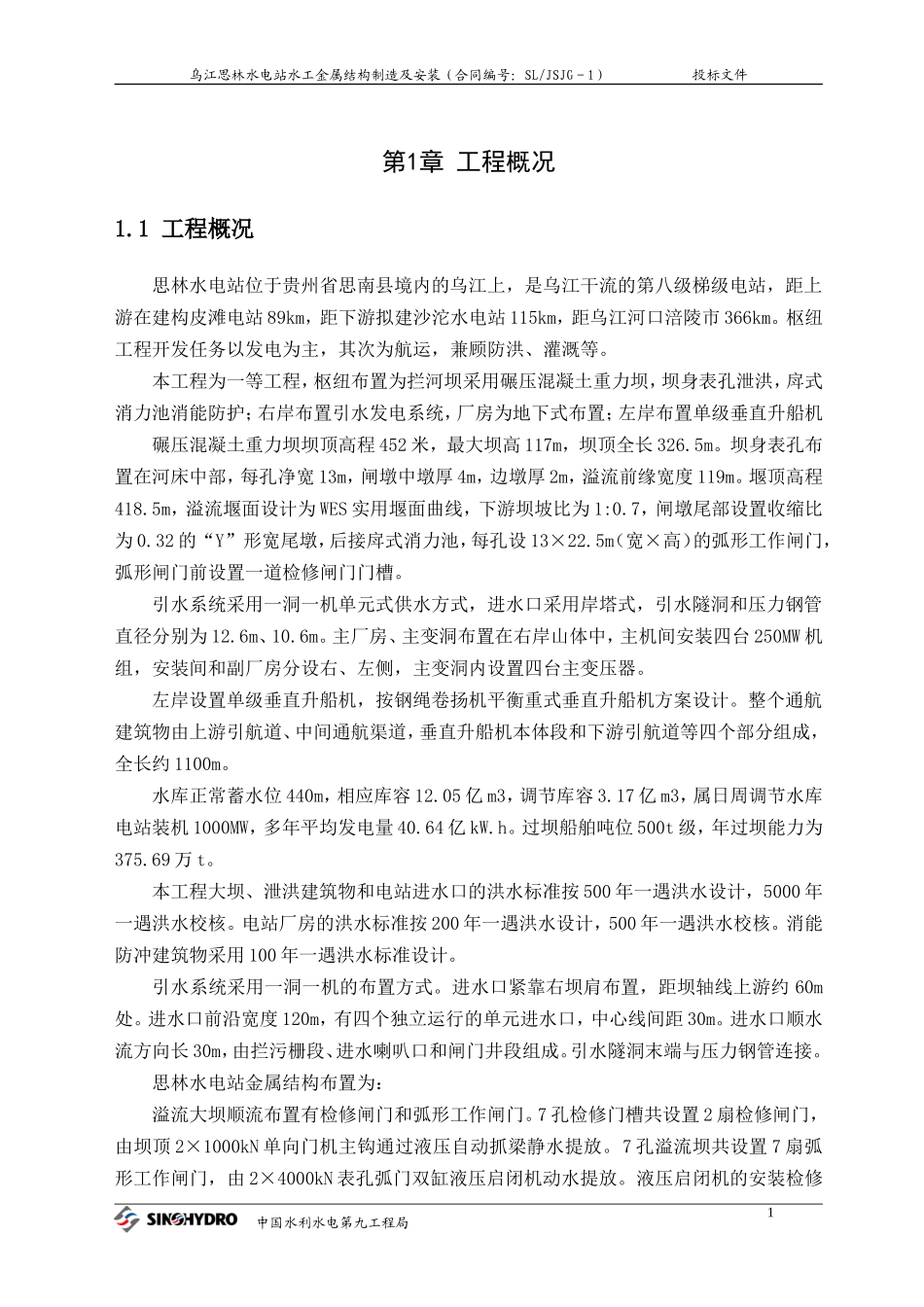

思林电站安装施组_第1页
1/54

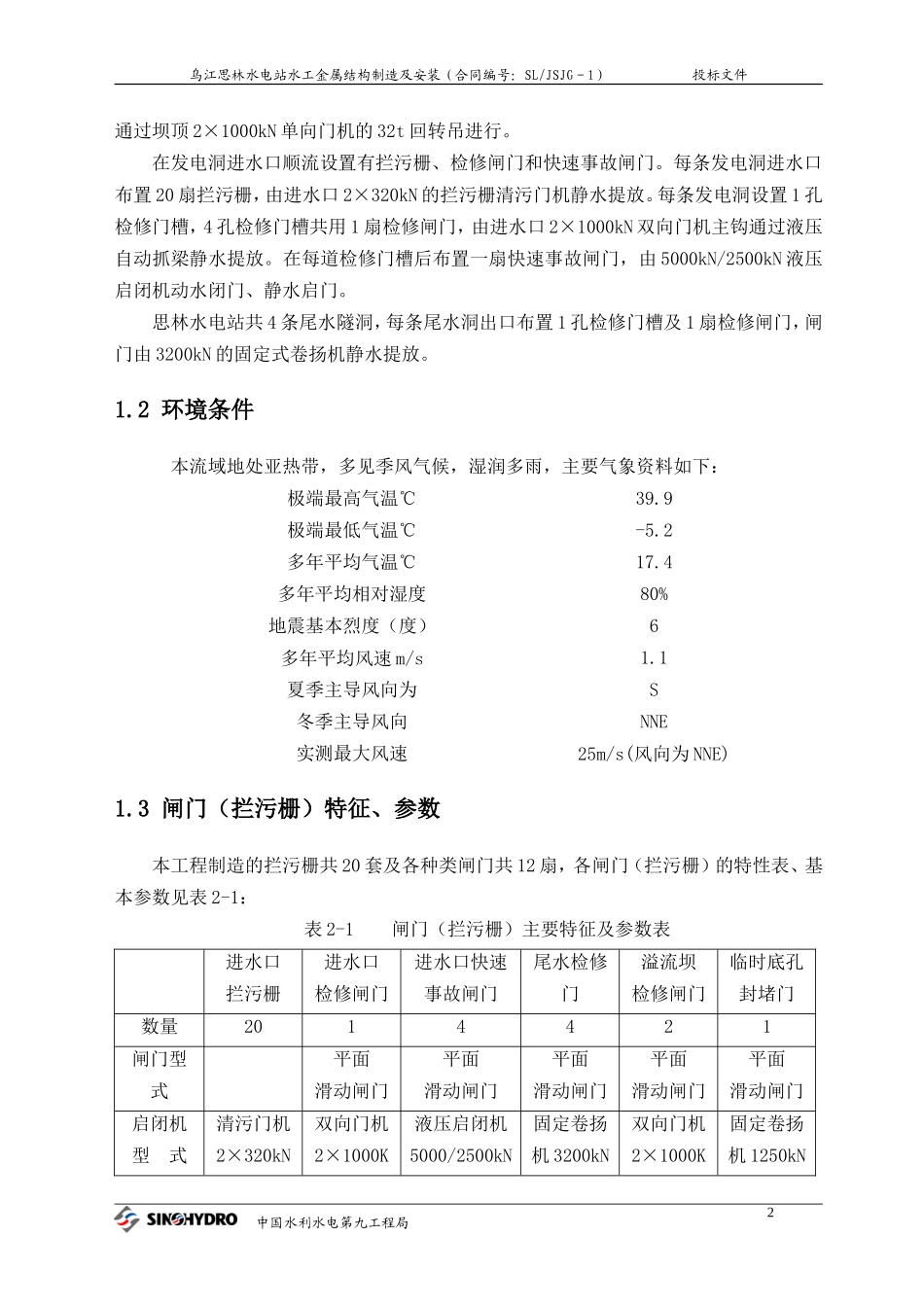

思林电站安装施组_第2页
2/54

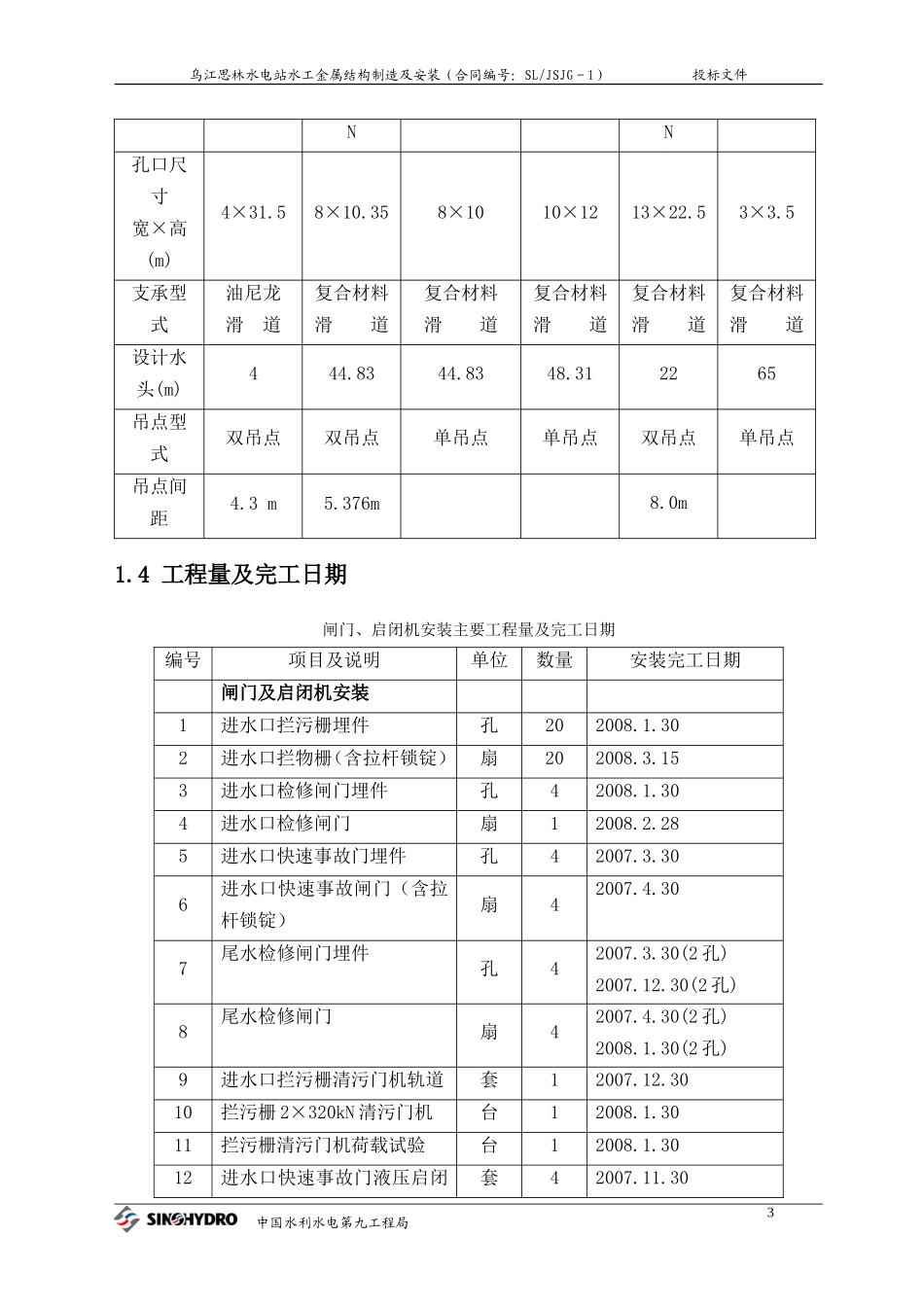

思林电站安装施组_第3页
3/54
乌江思林水电站水工金属结构制造及安装(合同编号:SL/JSJG-1)投标文件第1章工程概况1.1工程概况思林水电站位于贵州省思南县境内的乌江上,是乌江干流的第八级梯级电站,距上游在建构皮滩电站89km,距下游拟建沙沱水电站115km,距乌江河口涪陵市366km。枢纽工程开发任务以发电为主,其次为航运,兼顾防洪、灌溉等。本工程为一等工程,枢纽布置为拦河坝采用碾压混凝土重力坝,坝身表孔泄洪,戽式消力池消能防护;右岸布置引水发电系统,厂房为地下式布置;左岸布置单级垂直升船机碾压混凝土重力坝坝顶高程452米,最大坝高117m,坝顶全长326.5m。坝身表孔布置在河床中部,每孔净宽13m,闸墩中墩厚4m,边墩厚2m,溢流前缘宽度119m。堰顶高程418.5m,溢流堰面设计为WES实用堰面曲线,下游坝坡比为1:0.7,闸墩尾部设置收缩比为0.32的“Y”形宽尾墩,后接戽式消力池,每孔设13×22.5m(宽×高)的弧形工作闸门,弧形闸门前设置一道检修闸门门槽。引水系统采用一洞一机单元式供水方式,进水口采用岸塔式,引水隧洞和压力钢管直径分别为12.6m、10.6m。主厂房、主变洞布置在右岸山体中,主机间安装四台250MW机组,安装间和副厂房分设右、左侧,主变洞内设置四台主变压器。左岸设置单级垂直升船机,按钢绳卷扬机平衡重式垂直升船机方案设计。整个通航建筑物由上游引航道、中间通航渠道,垂直升船机本体段和下游引航道等四个部分组成,全长约1100m。水库正常蓄水位440m,相应库容12.05亿m3,调节库容3.17亿m3,属日周调节水库电站装机1000MW,多年平均发电量40.64亿kW.h。过坝船舶吨位500t级,年过坝能力为375.69万t。本工程大坝、泄洪建筑物和电站进水口的洪水标准按500年一遇洪水设计,5000年一遇洪水校核。电站厂房的洪水标准按200年一遇洪水设计,500年一遇洪水校核。消能防冲建筑物采用100年一遇洪水标准设计。引水系统采用一洞一机的布置方式。进水口紧靠右坝肩布置,距坝轴线上游约60m处。进水口前沿宽度120m,有四个独立运行的单元进水口,中心线间距30m。进水口顺水流方向长30m,由拦污栅段、进水喇叭口和闸门井段组成。引水隧洞末端与压力钢管连接。思林水电站金属结构布置为:溢流大坝顺流布置有检修闸门和弧形工作闸门。7孔检修门槽共设置2扇检修闸门,由坝顶2×1000kN单向门机主钩通过液压自动抓梁静水提放。7孔溢流坝共设置7扇弧形工作闸门,由2×4000kN表孔弧门双缸液压启闭机动水提放。液压启闭机的安装检修中国水利水电第九工程局1乌江思林水电站水工金属结构制造及安装(合同编号:SL/JSJG-1)投标文件通过坝顶2×1000kN单向门机的32t回转吊进行。在发电洞进水口顺流设置有拦污栅、检修闸门和快速事故闸门。每条发电洞进水口布置20扇拦污栅,由进水口2×320kN的拦污栅清污门机静水提放。每条发电洞设置1孔检修门槽,4孔检修门槽共用1扇检修闸门,由进水口2×1000kN双向门机主钩通过液压自动抓梁静水提放。在每道检修门槽后布置一扇快速事故闸门,由5000kN/2500kN液压启闭机动水闭门、静水启门。思林水电站共4条尾水隧洞,每条尾水洞出口布置1孔检修门槽及1扇检修闸门,闸门由3200kN的固定式卷扬机静水提放。1.2环境条件本流域地处亚热带,多见季风气候,湿润多雨,主要气象资料如下:极端最高气温℃39.9极端最低气温℃-5.2多年平均气温℃17.4多年平均相对湿度80%地震基本烈度(度)6多年平均风速m/s1.1夏季主导风向为S冬季主导风向NNE实测最大风速25m/s(风向为NNE)1.3闸门(拦污栅)特征、参数本工程制造的拦污栅共20套及各种类闸门共12扇,各闸门(拦污栅)的特性表、基本参数见表2-1:表2-1闸门(拦污栅)主要特征及参数表进水口拦污栅进水口检修闸门进水口快速事故闸门尾水检修门溢流坝检修闸门临时底孔封堵门数量2014421闸门型式平面滑动闸门平面滑动闸门平面滑动闸门平面滑动闸门平面滑动闸门启闭机型式清污门机2×320kN双向门机2×1000K液压启闭机5000/2500kN固定卷扬机3200kN双向门机2×1000K固定卷扬机1250kN中国水利水电第九工程局2乌江思林水电站水工金属结构制造及安装(合同编号:SL/JSJG-1)投标文件NN孔口尺寸宽×高(m)4×31.58×10.358×1010×1213×22....
