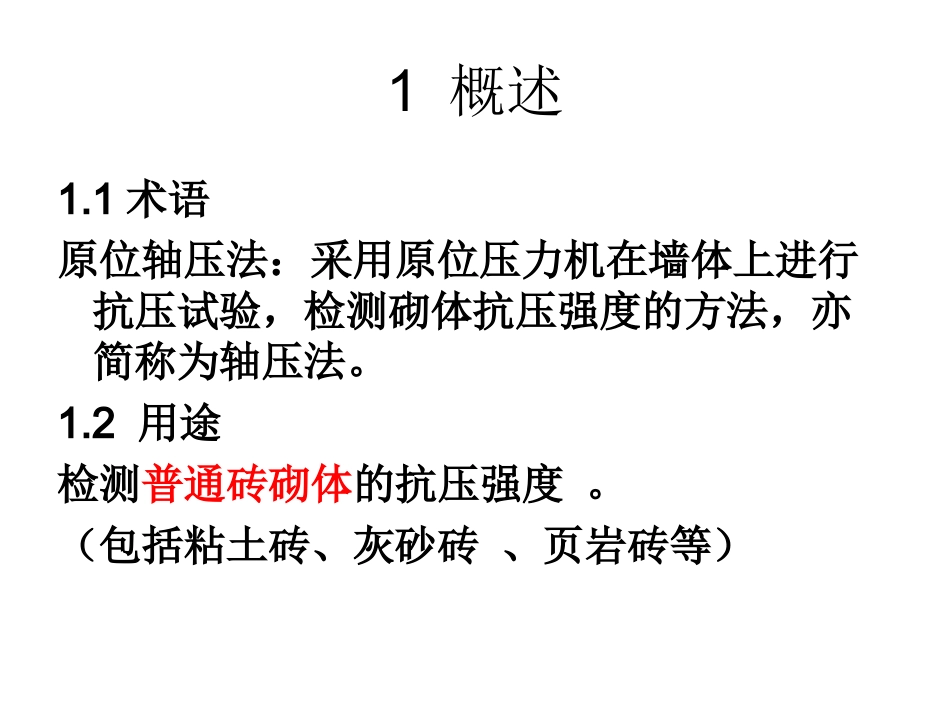

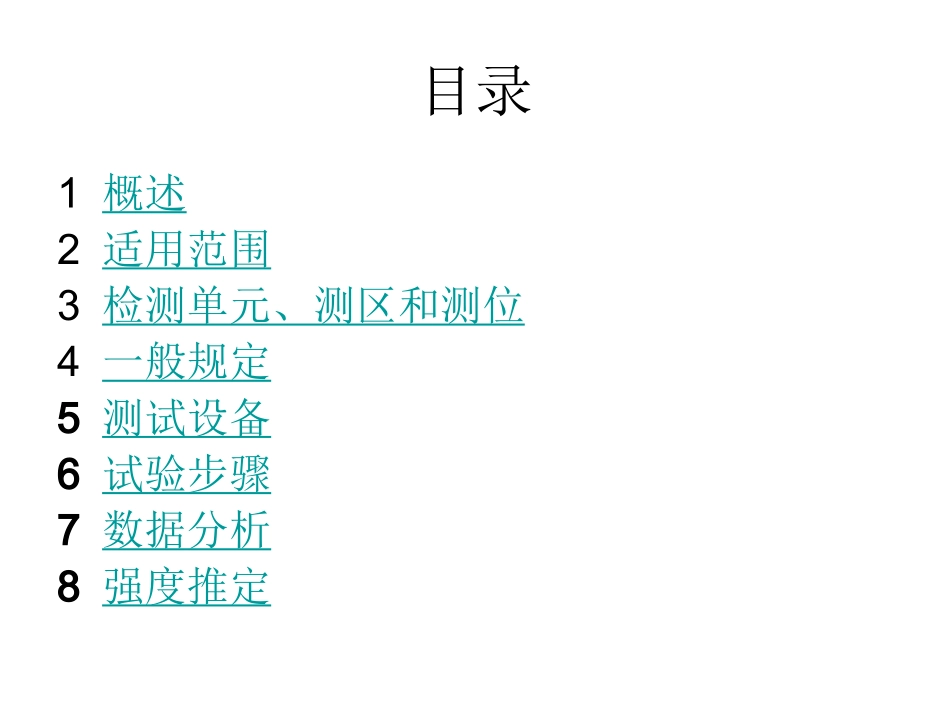

原位轴压法检测砌体抗压强度山东建筑大学李安起目录1概述2适用范围3检测单元、测区和测位4一般规定5测试设备6试验步骤7数据分析8强度推定1概述1.1术语原位轴压法：采用原位压力机在墙体上进行抗压试验，检测砌体抗压强度的方法，亦简称为轴压法。1.2用途检测普通砖砌体的抗压强度。（包括粘土砖、灰砂砖、页岩砖等）1概述1.3特点•属原位检测，直接在墙体上测试，测试结果综合反映材料质量的施工质量；•直观性、可比性强；•设备较重；•检测部位局部破损。1概述1.4限制条件•槽间砌体每侧的墙体宽度应不小于1.5m；•同一墙体上测点数不宜多于1个，测点数量不宜太多。•限用于240mm砖墙。•原位轴压法应与其他砌筑砂浆强度检测或砌体抗剪强度检测一同使用。1概述1.5历史发展及标准西安建筑科技大学在扁顶法基础上提出。具有设备使用周期长、变形适应能力强、操作简便的优点，对砂浆强度低、变形很大或砌体强度较高的砌体均可适用。其缺点是原位压力机较重，其中油缸式液压扁顶重约25kg，搬运比较费力。地方标准：重庆市建筑科学研究院对原位轴压法进行了较多的试验和试点应用工作，并主编了四川省地方标准《原位轴压法测定砌体抗压强度技术规程》（DB51/5007-94）。国标：标准GB/T50315编制组又组织了两次验证性考核，将其编入标准。返回目录2适用范围2.1新建工程类（1.0.2条）当遇到下列情况之一时，应按《砌体工程现场检测技术标准》GB/T50315-2000检测和推定砂浆强度：砂浆试块缺乏代表性或试件数量不足；对砂浆试块的试验结果有怀疑或争议，或砂浆试块的试验结果不能满足设计要求；发生工程事故，或对施工质量有怀疑和争议。2适用范围1.2已建砌体工程类（1.0.2条）在进行下列可靠性鉴定时，可按《砌体工程现场检测技术标准》GB/T50315-2000检测和推定砌筑砂浆强度：静力安全鉴定及危房鉴定；抗震鉴定；大修前的可靠性鉴定；房屋改变用途、改建、加层或扩建前的专门鉴定。2适用范围2.3适用于推定240mm厚普通砖砌体的抗压强度。4.1.4条（包括粘土砖、灰砂砖、页岩砖等）返回目录3检测单元、测区和测位3.1当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元（3.2.1条）。检测单元Testingelement每一楼层且总量不大于250m3的材料品种和设计强度等级均相同的砌体。3检测单元、测区和测位检测单元是根据下列因素确定的：1.检测是为鉴定采集基础数据，对建筑物进行鉴定时，首先应根据被鉴定建筑物的构造特点和承重体系的种类，将该建筑物划分为一个或若干个可以独立进行分析（鉴定）的结构单元，故检测时应根据鉴定要求，将建筑物划分为同样的结构单元。3检测单元、测区和测位2.在一个结构单元，采用对新施工建筑同样的规定，将同一材料品种、同一等级250m3砌体作为一个母体，进行测区和测点（测位）的布置，成为“检测单元”，所以一个结构单元可以划分为一个或数个检测单元。3.当仅仅对单个构件（墙片、柱）或不超过250m3的同一材料、同一等级的砌体进行检测时，也将此作为一个检测单元。3检测单元、测区3.2每一检测单元应随机选择6个构件，作为6个测区。当一个检测单元不足6个构件时，应将每个构件作为一个测区。原位轴压法检测应在每一测区内随机布置不少于1个测位。（3.2.2条、3.2.3条）返回目录4一般规定4.1测试部位应具有代表性。布点原则4.2测试部位宜选在墙体中部距楼、地面1m左右的高度处；槽间砌体每侧的墙体宽度不应小于1.5m。距地面1m：设备基本要求操作方便。槽外侧墙体1.5m：保证有足够的约束墙体防止出现破坏影响测试结果4一般规定4.3同一墙体上，测点不宜多于一个，且宜选在沿墙体长度的中间部位；多于一个时，其水平净距不得小于2.0m。水平净距不得小于2.0m：保证有足够的约束墙体防止出现破坏影响测试结果4.4测试部位不得选在挑梁下、应力集中部位及墙梁的墙体计算高度范围内。安全考虑返回目录5测试设备5.1原位压力机原位压力机由手动油泵、扁式千斤顶、反力平衡架等组成,其工作状况如图所示。5.2原位压力机的力值，每半年应校验一次。原位压力机...
