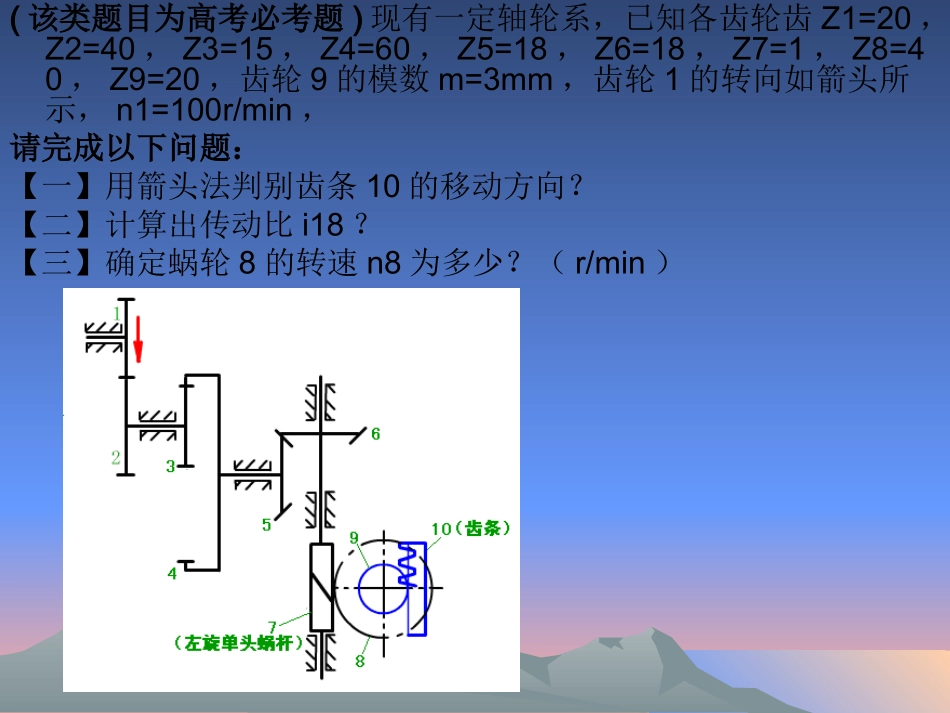

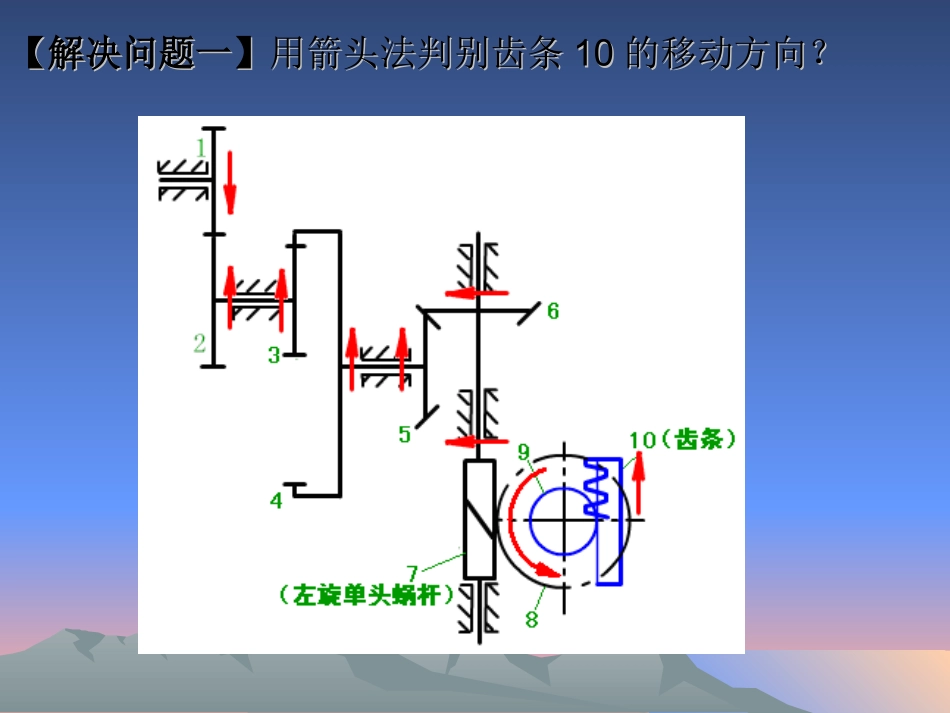

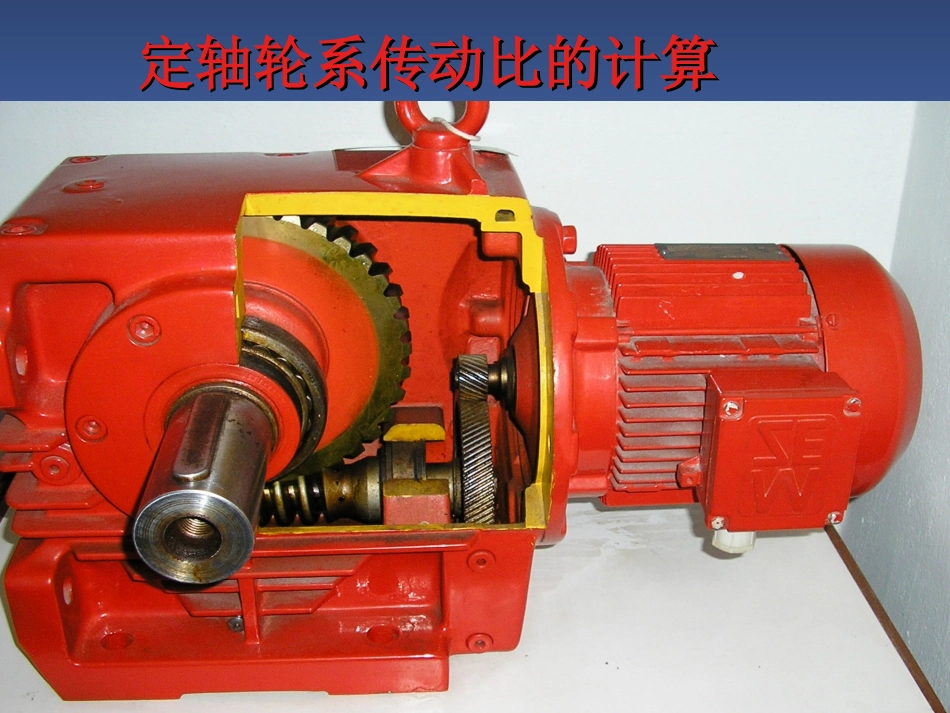

定轴轮系传动比的计算定轴轮系传动比的计算(该类题目为高考必考题)现有一定轴轮系,已知各齿轮齿Z1=20,Z2=40,Z3=15,Z4=60,Z5=18,Z6=18,Z7=1,Z8=40,Z9=20,齿轮9的模数m=3mm,齿轮1的转向如箭头所示,n1=100r/min,请完成以下问题:【一】用箭头法判别齿条10的移动方向?【二】计算出传动比i18?【三】确定蜗轮8的转速n8为多少?(r/min)【解决问题一】【解决问题一】用箭头法判别齿条用箭头法判别齿条1010的移动方向?的移动方向?【强化练习】【强化练习】1.1.用箭头法判别下列各轮系中各轮转向。用箭头法判别下列各轮系中各轮转向。任务一、任务一、定轴轮系的传动比计算定轴轮系的传动比计算(阅读相关容)(阅读相关容)1.定轴轮系的传动比是?定轴轮系的传动比是指首末两轮的转速之比。2.定轴轮系传动比的计算•m----表示外啮合齿轮副的数目•注意点:•(1)上式中只适用于平行轴圆柱齿轮传动的轮系。表示首末两轮回转方向的异同,计算结果为正,两轮回转方向相同;结果为负,两轮回转方向相反。•(2)当轮系中有锥齿、蜗杆副时,不能用确定末轮回转方向,而只能用标注箭头的方法。数的连乘积各级齿轮副中主动轮齿数的连乘积各级齿轮副中从动轮齿总mkii)1(1【举例】【举例】定轴轮系定轴轮系分析传动路线:轮系的传动比==【解决问题二】【解决问题二】计算出传动比计算出传动比i18i18??分析传动路线:分析传动路线:【解决问题三】确定蜗轮8的转速n8为多少?【强化训练】【强化训练】如图为一卷扬机传动系统,末端为蜗杆传动。已知:鼓轮直径D=200mm,r/min。试求:(1)总传动比?(2)确定提升重物时的回转方向?50,2,40,20,36,18654321zzzzzz16i•任务二:惰轮的应用•观察下图,找出哪个齿轮是惰轮?•在轮系中既是从动轮又是主动轮,对总传动比毫无影响,但却起到了改变齿轮副中从动轮回转方向的作用,像这样的齿轮称为惰轮。•惰轮常用于传动距离稍远和需要改变转向的场合。检测反馈:1、在如图所示的轮系中,已知各齿轮的齿数为z1=20,z2=30,z2‘=25,z3=60,z3’=25,z4=25,z5=35,轮1的转速n=1260r/min(转向如图)。试求(1)该轮系传动比i;(2)轮5的转速n,并确定轮5的转向。课后作业:习题册相关内容谢谢!!!
