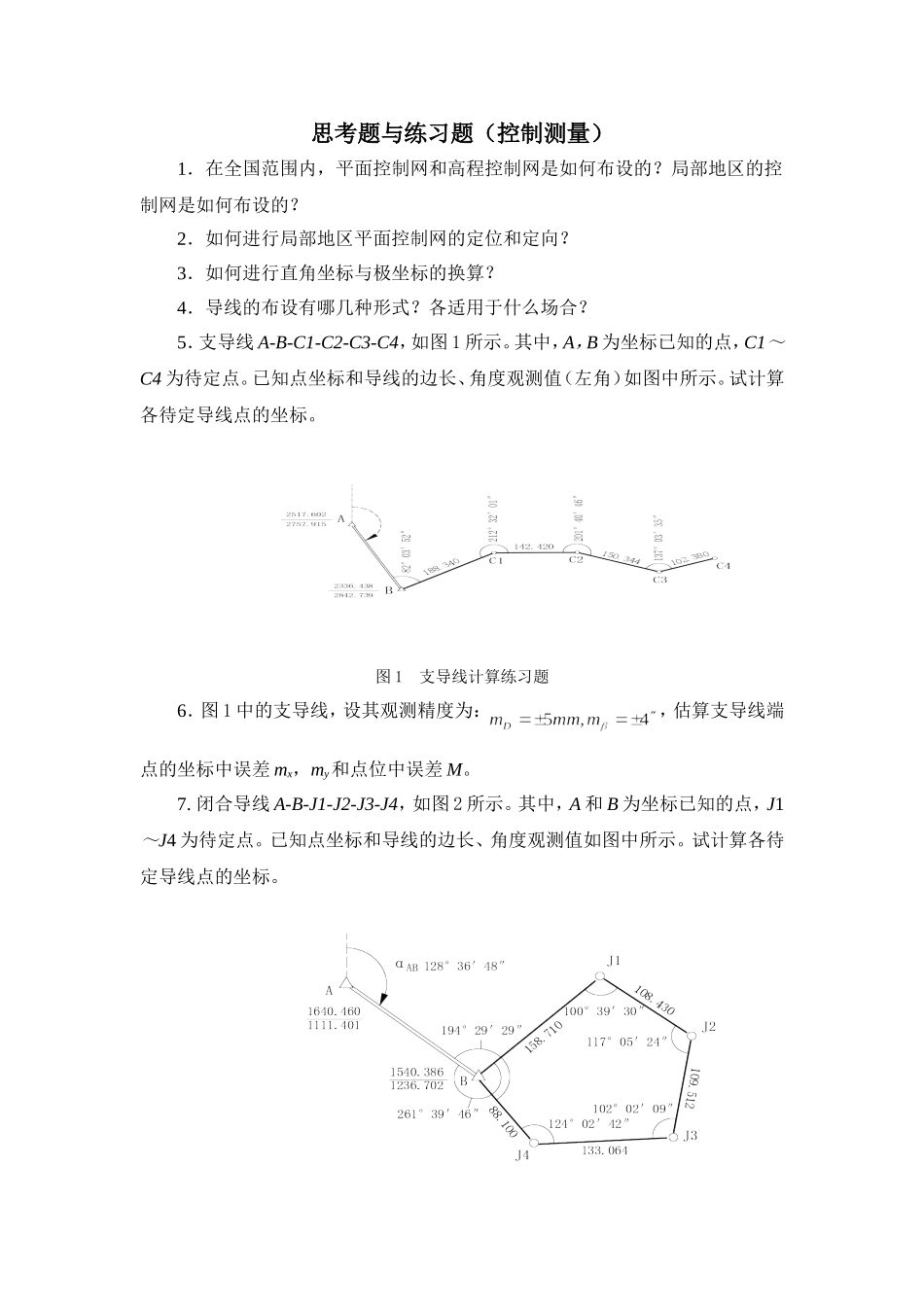

思考题与练习题（控制测量）1．在全国范围内，平面控制网和高程控制网是如何布设的？局部地区的控制网是如何布设的？2．如何进行局部地区平面控制网的定位和定向？3．如何进行直角坐标与极坐标的换算？4．导线的布设有哪几种形式？各适用于什么场合？5．支导线A-B-C1-C2-C3-C4，如图1所示。其中，A，B为坐标已知的点，C1～C4为待定点。已知点坐标和导线的边长、角度观测值（左角）如图中所示。试计算各待定导线点的坐标。图1支导线计算练习题6．图1中的支导线，设其观测精度为：，估算支导线端点的坐标中误差mx，my和点位中误差M。7.闭合导线A-B-J1-J2-J3-J4，如图2所示。其中，A和B为坐标已知的点，J1～J4为待定点。已知点坐标和导线的边长、角度观测值如图中所示。试计算各待定导线点的坐标。图2闭合导线计算练习题8.附合导线A-B-K1-K2-K3-C-D，如图3所示。其中A，B，C，D为坐标已知的点，K1～K3为待定点。已知点坐标和导线的边长、角度观测值如图中所示。试计算各待定导线点的坐标。图3附合导线计算练习题9．无定向B-T1-T2-T3-T4-C如图4所示。其中B和C为坐标已知的点，T1～T4为待定点。已知点坐标和导线的边长、角度观测值如图中所示。试计算各待定导线点的坐标。图4无定向导线计算练习题10．用测角交会测定P点的位置。已知点A，B的坐标和观测的交会角，如图5所示，计算P点的坐标。图5测角交会计算练习题11．用测边交会测定P点的位置。已知点A，B的坐标和观测的边长a，b如图6所示，计算P点的坐标。图6测边交会计算练习题13．用边角交会测定P点的位置。已知点A，B的坐标和观测的边长a，b和角度γ，如图7所示，计算P点的坐标。图6-53边角交会计算练习题14．用后方交会测定P点的位置。已知点A，B，C的坐标和观测的水平方向值，，如图8所示，计算P点的坐标。图8后方交会计算练习题15．图9所示设为四等单结点水准网，其中，A，B，C，D为已知高程的三等水准点，网中有4条线路汇集于结N，在表7―28中计算结点N的高程最或然值并评定其精度。图9单结点水准网计算练习题思考题与练习题（地形图基本知识）1．何谓地形图比例尺？何谓比例尺精度？2．何谓地形图图式?何谓为比例符号、非例符号和半比例符号？3．何谓等高线？等高线有哪些特性？何谓山脊线和山谷线？4．何谓等高距、等高线平距和地面坡度？它们三者之间的关系如何？5．何谓地形图分幅？有哪几种分幅方法？6．国内某地的纬度、经度，试求该地在1:50万,1:10万,1:1万三种比例尺的国际分幅的图幅编号。7.已知某1:5000比例尺地形图的国际分幅编号为J50H092084，试计算其西南图廓点的经度和纬度。8．在图11中，小黑点为已测定其平面位置和高程的地形点，高程数值注记于其旁。图中,黑三角表示山顶，虚线圆圈表示鞍部，虚线表示山谷线，点划线表示山脊线。根据这些地形点高程及地性线，用内插法绘制等高距为5m的等高线。图11按地形点高程内插绘制等高线思考题与练习题（数字地形图的应用）1．地形图有哪些主要用途？2．纸质地形图和数字地形图有何优缺点？3．设图12为l:l0000的等高线地形图，图下印有直线比例尺，用以从图上量取长度。根据该地形图，用图解法解决以下三个问题：(1)求A，B两点的坐标及A-B连线的坐标方位角；(2)求C点的高程及A-C连线的地面坡度；(3)从A点到B点定出一条地面坡度i=7％的线路。图12在地形图上量取坐标高程方位角及地面坡度4.根据图13所示的等高线地形图，沿图上A-B方向，按图下已画好的高程比例，画出其地形断面图。图13根据等高线地形图画断面图5．在图14所示的等高线地形图上设计一倾斜平面，倾斜方向为A-B方向，要求该倾斜平面通过A点时的高程为45m，通过B点时的高程为50m，在图上作出填、挖边界线，并在填土部分画上斜阴影线。图14在地形图上设计倾斜平面思考题与练习题（补充知识：建筑施工测量）1.施工测量与地形图测绘主要区别是什么？2.施工测量为何也应按照“从整体到局部”的原则？3.施工测量的基本工作有哪几项？4.测设平面点位有哪几种方法？5.测设高程有哪几种方法？6.设有房屋轴线放样的计算如图15所示，A，B为建筑场地已有的平面控制点，其已知坐标为M、N为待测设的设计房屋的轴线点，其设计...
