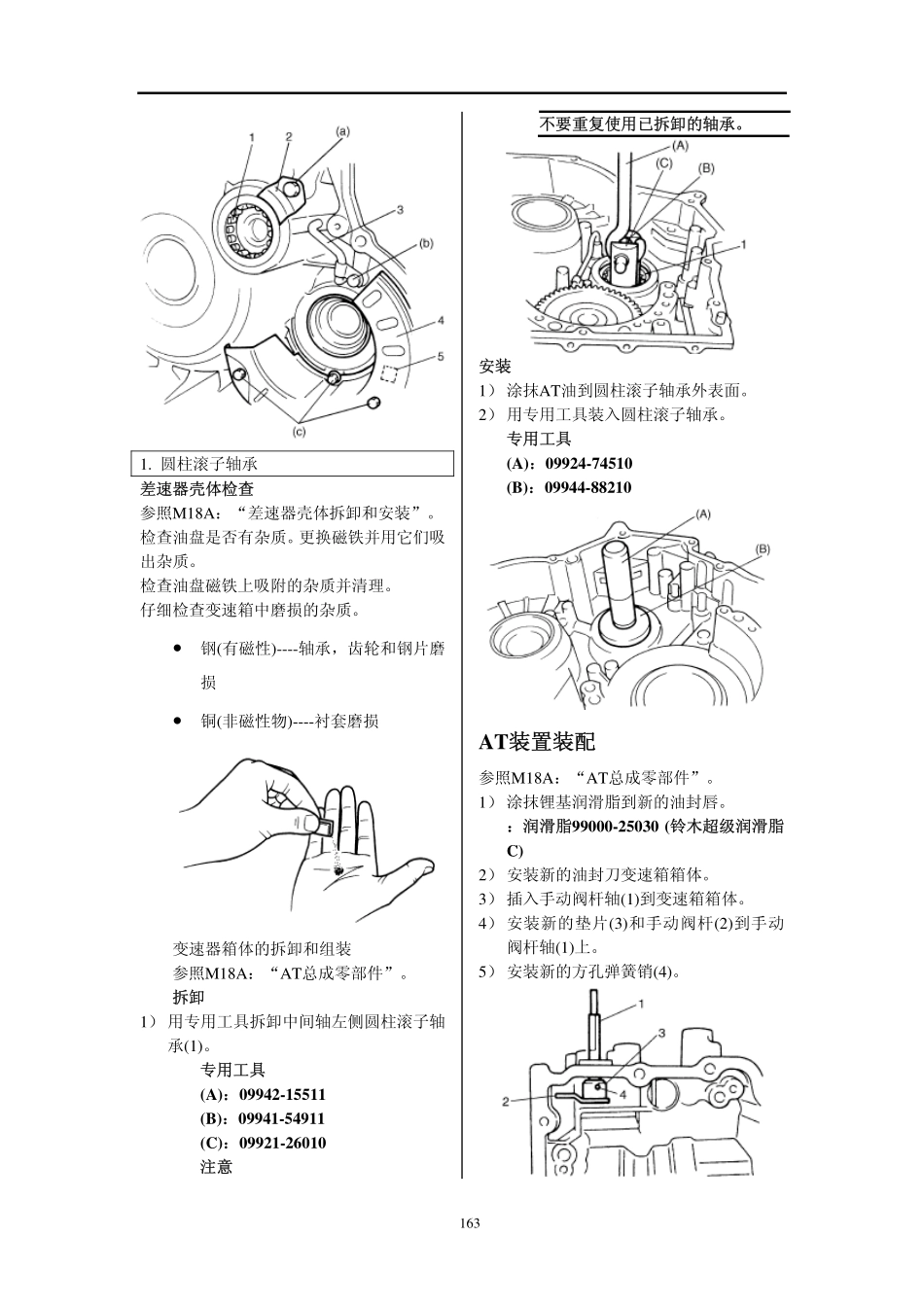

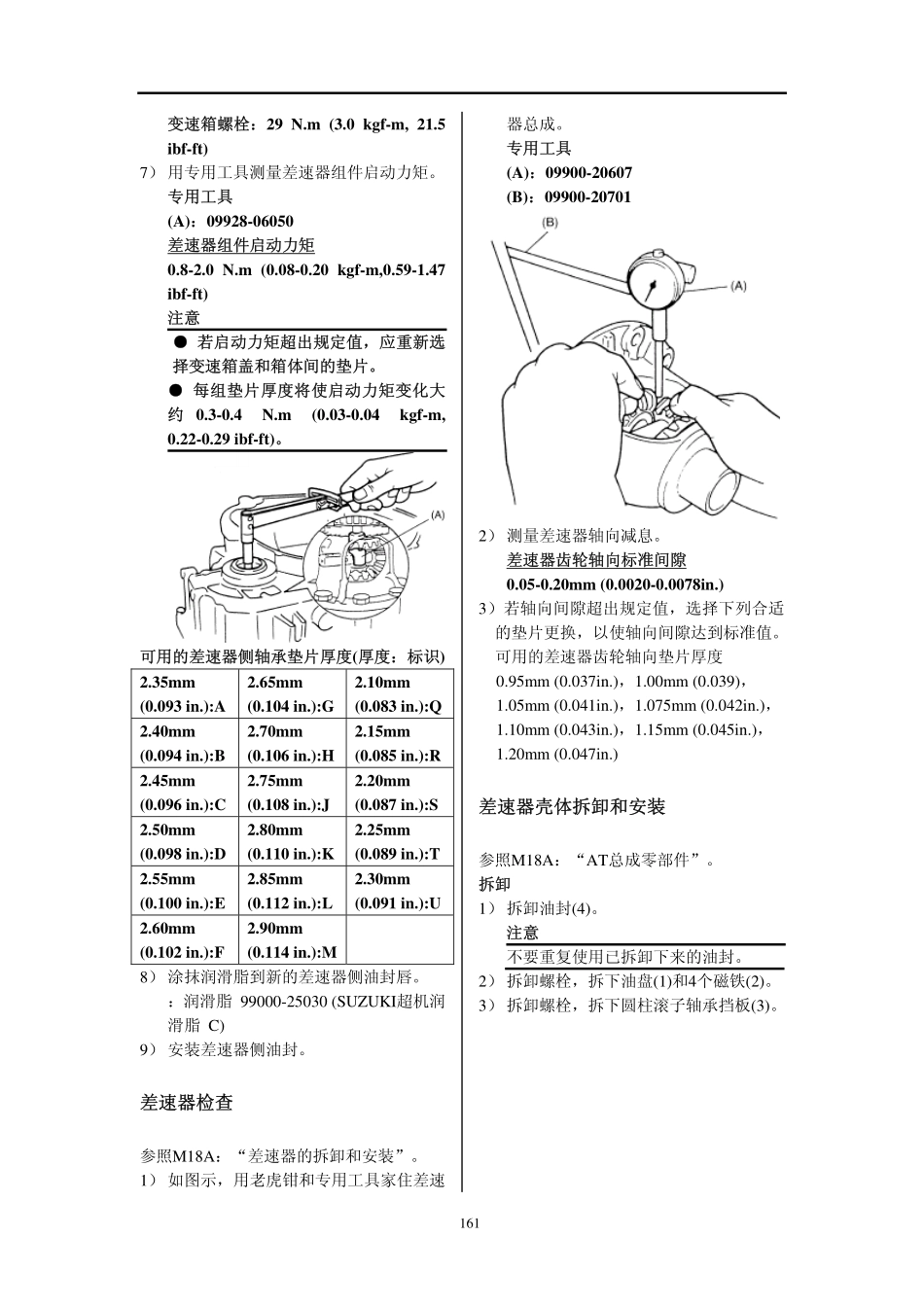

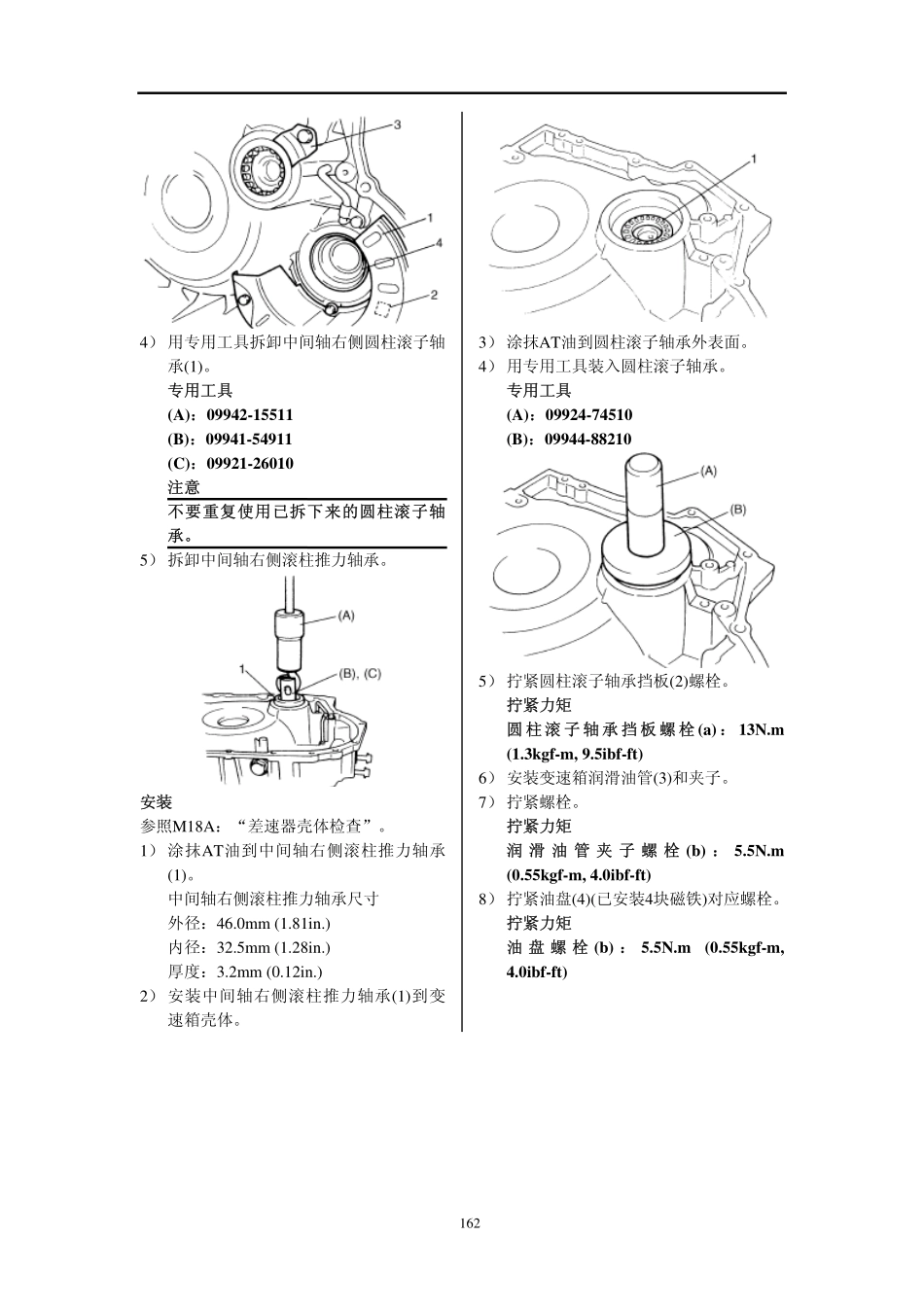

变速箱螺栓：29N.m(3.0kgf-m,21.5ibf-ft)7）用专用工具测量差速器组件启动力矩。专用工具(A)：09928-06050差速器组件启动力矩0.8-2.0N.m(0.08-0.20kgf-m,0.59-1.47ibf-ft)注意●若启动力矩超出规定值，应重新选择变速箱盖和箱体间的垫片。●每组垫片厚度将使启动力矩变化大约0.3-0.4N.m(0.03-0.04kgf-m,0.22-0.29ibf-ft)。可用的差速器侧轴承垫片厚度(厚度：标识)2.35mm(0.093in.):A2.65mm(0.104in.):G2.10mm(0.083in.):Q2.40mm(0.094in.):B2.70mm(0.106in.):H2.15mm(0.085in.):R2.45mm(0.096in.):C2.75mm(0.108in.):J2.20mm(0.087in.):S2.50mm(0.098in.):D2.80mm(0.110in.):K2.25mm(0.089in.):T2.55mm(0.100in.):E2.85mm(0.112in.):L2.30mm(0.091in.):U2.60mm(0.102in.):F2.90mm(0.114in.):M8）涂抹润滑脂到新的差速器侧油封唇。：润滑脂99000-25030(SUZUKI超机润滑脂C)9）安装差速器侧油封。差速器检查参照M18A：“差速器的拆卸和安装”。1）如图示，用老虎钳和专用工具家住差速器总成。专用工具(A)：09900-20607(B)：09900-207012）测量差速器轴向减息。差速器齿轮轴向标准间隙0.05-0.20mm(0.0020-0.0078in.)3）若轴向间隙超出规定值，选择下列合适的垫片更换，以使轴向间隙达到标准值。可用的差速器齿轮轴向垫片厚度0.95mm(0.037in.)，1.00mm(0.039)，1.05mm(0.041in.)，1.075mm(0.042in.)，1.10mm(0.043in.)，1.15mm(0.045in.)，1.20mm(0.047in.)差速器壳体拆卸和安装参照M18A：“AT总成零部件”。拆卸1）拆卸油封(4)。注意不要重复使用已拆卸下来的油封。2）拆卸螺栓，拆下油盘(1)和4个磁铁(2)。3）拆卸螺栓，拆下圆柱滚子轴承挡板(3)。1614）用专用工具拆卸中间轴右侧圆柱滚子轴承(1)。专用工具(A)：09942-15511(B)：09941-54911(C)：09921-26010注意不要重复使用已拆下来的圆柱滚子轴承。5）拆卸中间轴右侧滚柱推力轴承。安装参照M18A：“差速器壳体检查”。1）涂抹AT油到中间轴右侧滚柱推力轴承(1)。中间轴右侧滚柱推力轴承尺寸外径：46.0mm(1.81in.)内径：32.5mm(1.28in.)厚度：3.2mm(0.12in.)2）安装中间轴右侧滚柱推力轴承(1)到变速箱壳体。3）涂抹AT油到圆柱滚子轴承外表面。4）用专用工具装入圆柱滚子轴承。专用工具(A)：09924-74510(B)：09944-882105）拧紧圆柱滚子轴承挡板(2)螺栓。拧紧力矩圆柱滚子轴承挡板螺栓(a)：13N.m(1.3kgf-m,9.5ibf-ft)6）安装变速箱润滑油管(3)和夹子。7）拧紧螺栓。拧紧力矩润滑油管夹子螺栓(b)：5.5N.m(0.55kgf-m,4.0ibf-ft)8）拧紧油盘(4)(已安装4块磁铁)对应螺栓。拧紧力矩油盘螺栓(b)：5.5N.m(0.55kgf-m,4.0ibf-ft)1621.圆柱滚子轴承差速器壳体检查参照M18A：“差速器壳体拆卸和安装”。检查油盘是否有杂质。更换磁铁并用它们吸出杂质。检查油盘磁铁上吸附的杂质并清理。仔细检查变速箱中磨损的杂质。●钢(有磁性)----轴承，齿轮和钢片磨损●铜(非磁性物)----衬套磨损变速器箱体的拆卸和组装参照M18A：“AT总成零部件”。拆卸1）用专用工具拆卸中间轴左侧圆柱滚子轴承(1)。专用工具(A)：09942-15511(B)：09941-54911(C)：09921-26010注意不要重复使用已拆卸的轴承。安装1）涂抹AT油到圆柱滚子轴承外表面。2）用专用工具装入圆柱滚子轴承。专用工具(A)：09924-74510(B)：09944-88210AT装置装配参照M18A：“AT总成零部件”。1）涂抹锂基润滑脂到新的油封唇。：润滑脂99000-25030(铃木超级润滑脂C)2）安装新的油封刀变速箱箱体。3）插入手动阀杆轴(1)到变速箱箱体。4）安装新的垫片(3)和手动阀杆(2)到手动阀杆轴(1)上。5）安装新的方孔弹簧销(4)。1636）旋转新的垫片约180度。7）在新垫片上定位一小孔。8）用专用工具压入中间轴驱动齿轮(1)。专用工具(A)：09924-74510(B)：09926-683109）安装新的卡环到径向止推滚柱轴承。10）涂抹AT油到新的O型圈。11）装入1档和倒档制动活塞(1)(带O型圈)。注意在活塞装入过程中应仔细，不要损坏O型圈。12）安装1档和倒档制动活塞回位弹簧(2)。13）用平头杆或类似工具压制动活塞回位弹簧，以装入卡环(1)。14）按下列顺序安装分离片“S”，摩擦片“F”和固定片“R”。R→F→S→F→S→F→S→F→S→F→R1...
