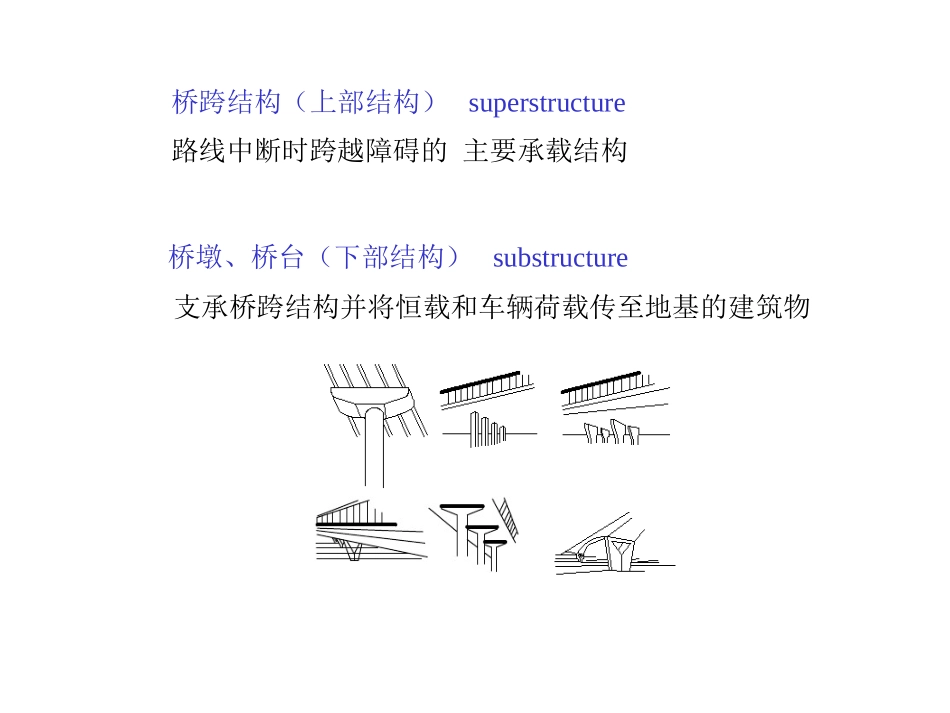

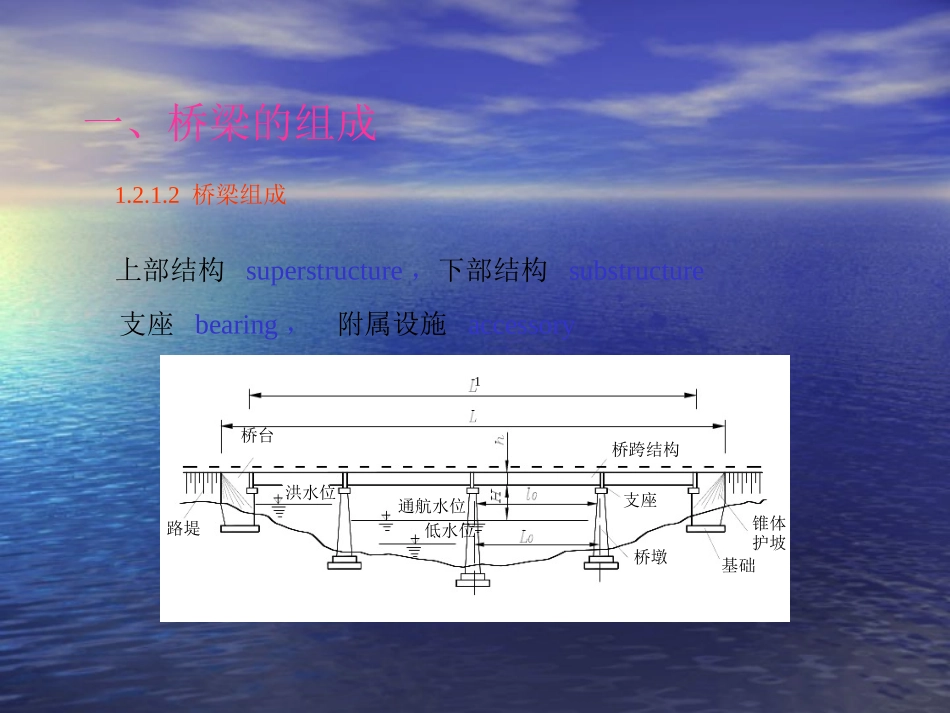

桥梁的组成与分类一、桥梁的组成二、桥梁的分类支座bearing，桥台洪水位路堤通航水位低水位桥跨结构支座桥墩基础锥体护坡附属设施accessory1一、桥梁的组成1.2.1.2桥梁组成上部结构superstructure，下部结构substructure桥跨结构（上部结构）superstructure路线中断时跨越障碍的主要承载结构桥墩、桥台（下部结构）substructure支承桥跨结构并将恒载和车辆荷载传至地基的建筑物基础foundation桥墩（台）中使全部荷载传至地基的底部奠基部分支座bearingorsupport在桥跨结构和桥墩（台）的支承处设置的传力装置桥台洪水位路堤通航水位低水位桥跨结构支座桥墩锥体护坡基础1桥面系bridgedecking伸缩缝expansionjoint锥坡conicalslope路堤与桥台衔接处，在桥台两侧设置的石砌锥形体，保证边坡稳定桥台洪水位桥梁的基本附属设施包括通航水位低水位桥跨结构支座桥墩锥体护坡基础1桥台洪水位路堤通航水位低水位桥跨结构支座桥墩基础锥体护坡1.2.1.2名称术语1河流中的水位低水位lowwaterlevel高水位（洪水位）highwaterlevel设计水位：designedwaterlevel按规定的设计洪水频率计算所得的高水位通航水位navigablewaterlevel桥台洪水位路堤通航水位低水位桥跨结构支座桥墩锥体护坡基础1净跨径clearspan设计洪水位上相邻两个桥墩（或桥台）之间的净距（梁桥），拱跨两个拱脚截面最低点之间的水平距离（拱桥）计算跨径computedspan桥跨结构相邻两个支座中心距离（梁桥）,两相邻拱脚截面形心点之间的水平距离（拱桥）桥台洪水位路堤通航水位低水位桥跨结构支座桥墩锥体护坡基础1a)总跨径桥梁全长totalspan各孔净跨径之和,L1totallengthofbridge两个桥台的侧墙或八字墙后端点之间的距离,L桥下净空（高）clearanceofspan设计洪水位或计算通航至桥跨结构最下缘的距离标准跨径相邻桥墩中线之间的距离（梁桥）桥台洪水位路堤通航水位低水位桥跨结构支座桥墩锥体护坡基础1桥涵的跨径小于或等于50m时，宜采用标准化跨径。桥涵标准化跨径规定如下：0.75m、1.0m、1.25m、1.5m、2.0m、2.5m、3.0m、4.0m、5.0m、6.0m、8.0m、10m、13m、16m、20m、25m、30m、35m、40m、45m、50m。桥面净空clearanceabovebridgefloor桥梁行车道、人行道上方应保持的空间界限，公路、铁路、城市桥梁有相应的规定)二、桥梁的分类Classification按跨越障碍的性质分类跨河桥riverbridge跨谷桥gorge-crossingbridge跨线桥(立交桥)overpassbridge高架桥viaduct按桥面的位置分类positionofdeck上承式中承式下承式deckbridgehalf-throughbridgethroughbridge车行道立柱吊杆车行道主拱车行道桥台(墩)桥台(墩)桥台(墩)主拱主拱吊杆立柱按平面形状分正桥（正交桥）rightbridge斜桥skewbridge曲线桥curvebridge按用途分类usage公路桥城市桥铁路桥highwaybridgemunicipalbridgerailwaybridge公铁两用桥highwayandrailwaybrdige人行桥footbridge其它：水渠桥、管道桥、机场跑道桥按结构体系分类structureform梁式桥beambridge（桁式桥）trussbridge拱桥archbridge悬索桥（吊桥）suspensionbridge刚架桥斜拉桥rigidbridgecablestayedbridge梁式桥beambridge桥台洪水位路堤通航水位低水位桥跨结构支座桥墩锥体护坡基础1h拱桥archbridgea)b)刚架桥rigidbridgea)b)斜拉桥cablestayedbridge塔柱斜索主梁悬索桥suspensionbridge缆索吊杆塔架锚碇按承重结构材料分类materialofstructure混凝土桥Concretebridge金属（钢）桥steelbridge组合桥与复合桥compositebridgeandhybridbridge圬工（砖、石）桥masonrybridge其它木桥，铝桥，不锈钢桥，玻璃钢桥等按跨径分类SpanLengths特大桥大桥中桥小桥涵洞supermajorbridgemajorbridgemediumbridgesmallbridgeculvert桥涵分类桥涵分类多孔跨径总长多孔跨径总长LL（（mm））特大桥特大桥LL＞＞500500大桥大桥100≤L≤500100≤L≤500中桥中桥2020＜＜LL＜＜100100小桥小桥8≤L≤208≤L≤20涵洞涵洞LL＜＜88桥涵分类
