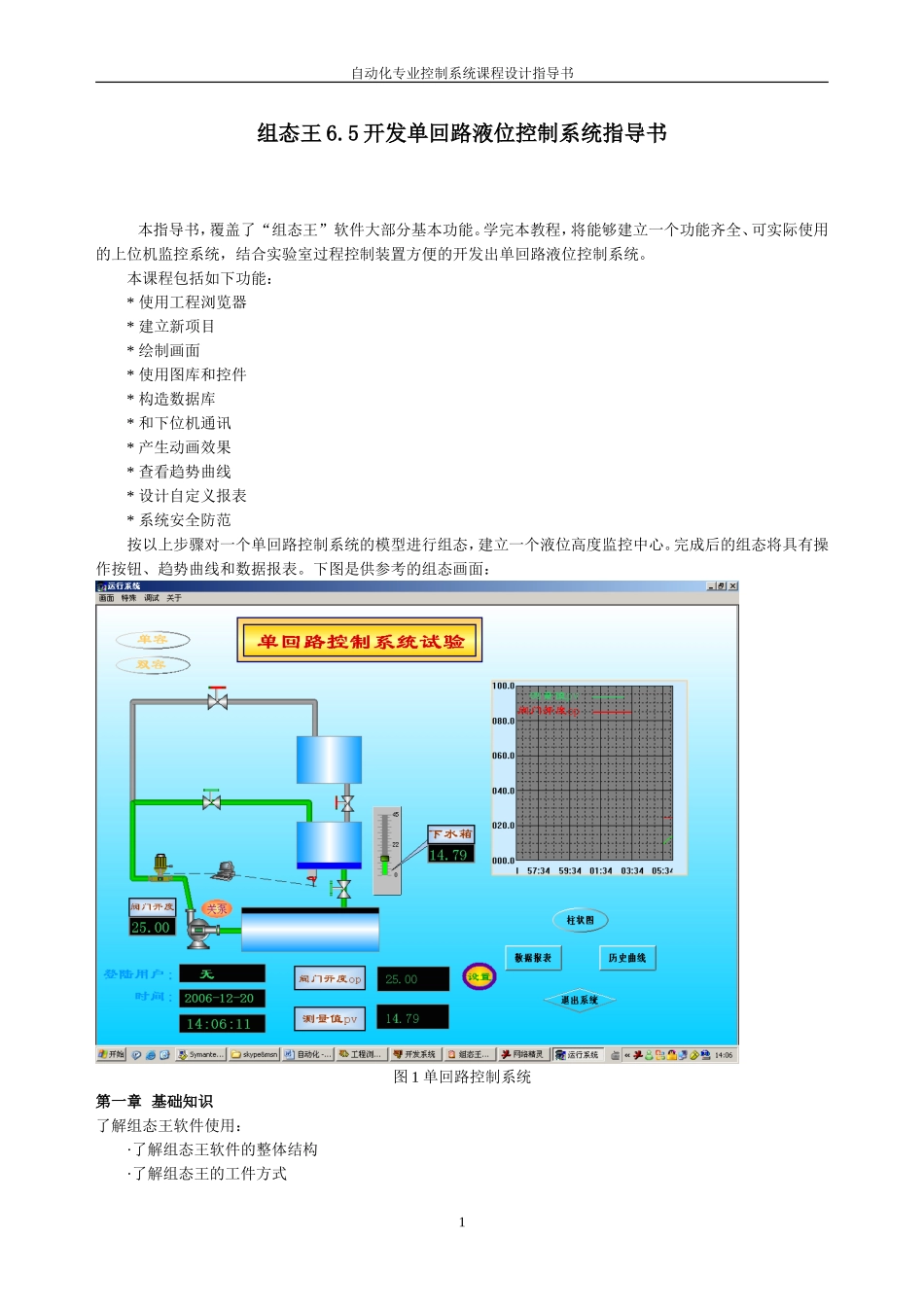

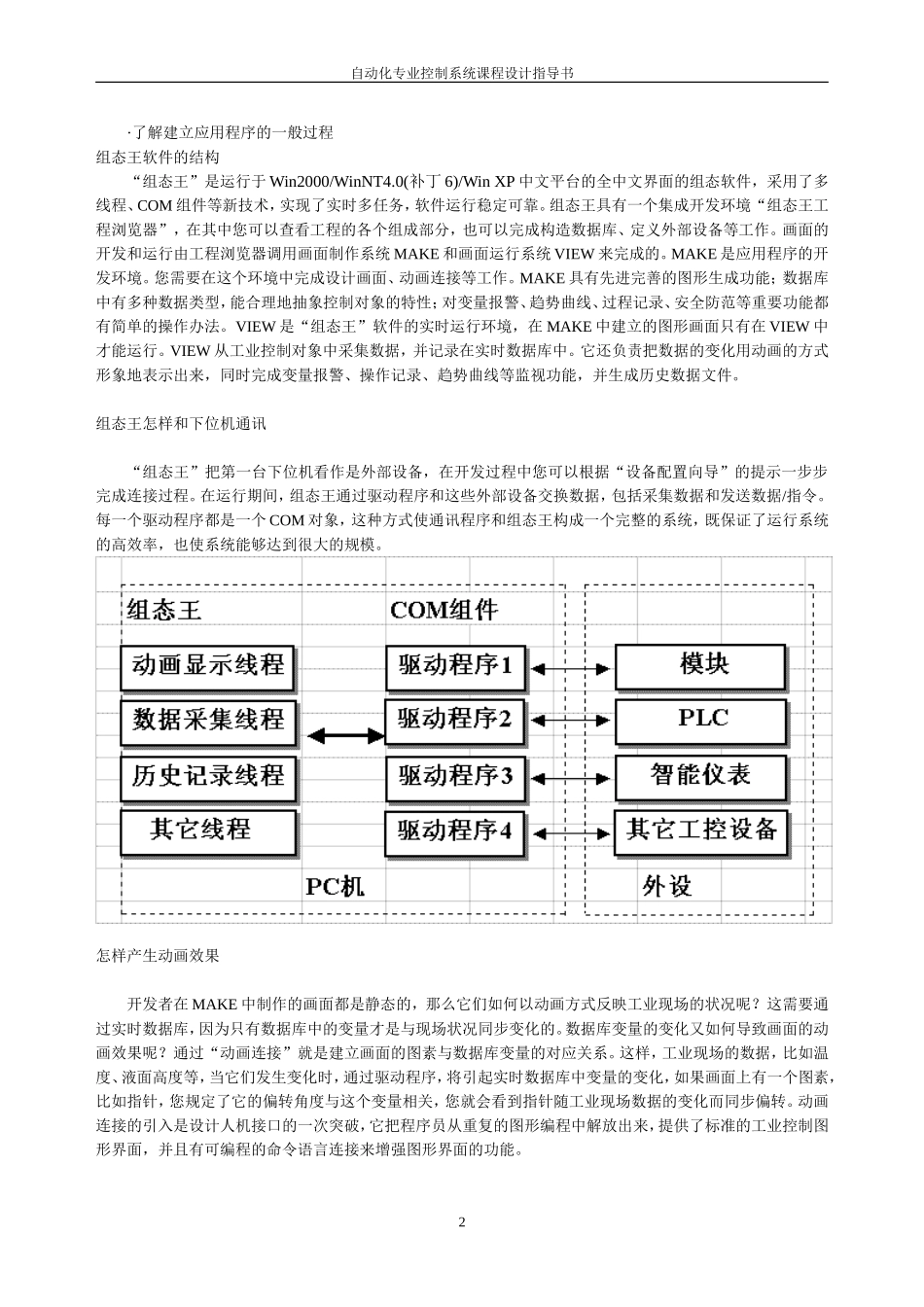

自动化专业控制系统课程设计指导书组态王6.5开发单回路液位控制系统指导书本指导书，覆盖了“组态王”软件大部分基本功能。学完本教程，将能够建立一个功能齐全、可实际使用的上位机监控系统，结合实验室过程控制装置方便的开发出单回路液位控制系统。本课程包括如下功能：*使用工程浏览器*建立新项目*绘制画面*使用图库和控件*构造数据库*和下位机通讯*产生动画效果*查看趋势曲线*设计自定义报表*系统安全防范按以上步骤对一个单回路控制系统的模型进行组态，建立一个液位高度监控中心。完成后的组态将具有操作按钮、趋势曲线和数据报表。下图是供参考的组态画面：图1单回路控制系统第一章基础知识了解组态王软件使用：·了解组态王软件的整体结构·了解组态王的工件方式1自动化专业控制系统课程设计指导书·了解建立应用程序的一般过程组态王软件的结构“组态王”是运行于Win2000/WinNT4.0(补丁6)/WinXP中文平台的全中文界面的组态软件，采用了多线程、COM组件等新技术，实现了实时多任务，软件运行稳定可靠。组态王具有一个集成开发环境“组态王工程浏览器”，在其中您可以查看工程的各个组成部分，也可以完成构造数据库、定义外部设备等工作。画面的开发和运行由工程浏览器调用画面制作系统MAKE和画面运行系统VIEW来完成的。MAKE是应用程序的开发环境。您需要在这个环境中完成设计画面、动画连接等工作。MAKE具有先进完善的图形生成功能；数据库中有多种数据类型，能合理地抽象控制对象的特性；对变量报警、趋势曲线、过程记录、安全防范等重要功能都有简单的操作办法。VIEW是“组态王”软件的实时运行环境，在MAKE中建立的图形画面只有在VIEW中才能运行。VIEW从工业控制对象中采集数据，并记录在实时数据库中。它还负责把数据的变化用动画的方式形象地表示出来，同时完成变量报警、操作记录、趋势曲线等监视功能，并生成历史数据文件。组态王怎样和下位机通讯“组态王”把第一台下位机看作是外部设备，在开发过程中您可以根据“设备配置向导”的提示一步步完成连接过程。在运行期间，组态王通过驱动程序和这些外部设备交换数据，包括采集数据和发送数据/指令。每一个驱动程序都是一个COM对象，这种方式使通讯程序和组态王构成一个完整的系统，既保证了运行系统的高效率，也使系统能够达到很大的规模。怎样产生动画效果开发者在MAKE中制作的画面都是静态的，那么它们如何以动画方式反映工业现场的状况呢？这需要通过实时数据库，因为只有数据库中的变量才是与现场状况同步变化的。数据库变量的变化又如何导致画面的动画效果呢？通过“动画连接”就是建立画面的图素与数据库变量的对应关系。这样，工业现场的数据，比如温度、液面高度等，当它们发生变化时，通过驱动程序，将引起实时数据库中变量的变化，如果画面上有一个图素，比如指针，您规定了它的偏转角度与这个变量相关，您就会看到指针随工业现场数据的变化而同步偏转。动画连接的引入是设计人机接口的一次突破，它把程序员从重复的图形编程中解放出来，提供了标准的工业控制图形界面，并且有可编程的命令语言连接来增强图形界面的功能。2自动化专业控制系统课程设计指导书制作一个工程的五个步骤1.设计图形界面（定义画面）2.定义设备3.构造数据库(定义变量)4.建立动画连接5.运行和调试需要说明的是，这五个步骤并不是完全独立的，事实上，常常是交错进行的。在用MAKE构造应用程序之前，要仔细规划项目，主要考虑三方面问题：图形用怎样的图形画面来模拟实际的工业现场的相应的工控设备？用组态王系统开发的应用程序是以“画面”为程序单位的，每一个“画面”对应于程序实际运行时的一个Windows窗口。数据怎样用数据描述工控对象的各种属性？也就是创建一个实时数据库，用此数据库中的变量来反映工控对象的各种属性，比如“电源开关”。在规划中可能还要为临时变量预留空间。动画数据和图形画面中的图素的连接关系是什么？也就是画面上的图素以怎样的动画来模拟现场设备的运行，以及怎样让操作者输入控制设备的指令。第二章新建工程开始一个新项目·理解项目的含义·练习使用工程浏览器·开始建立一个新项目项目的含义...
