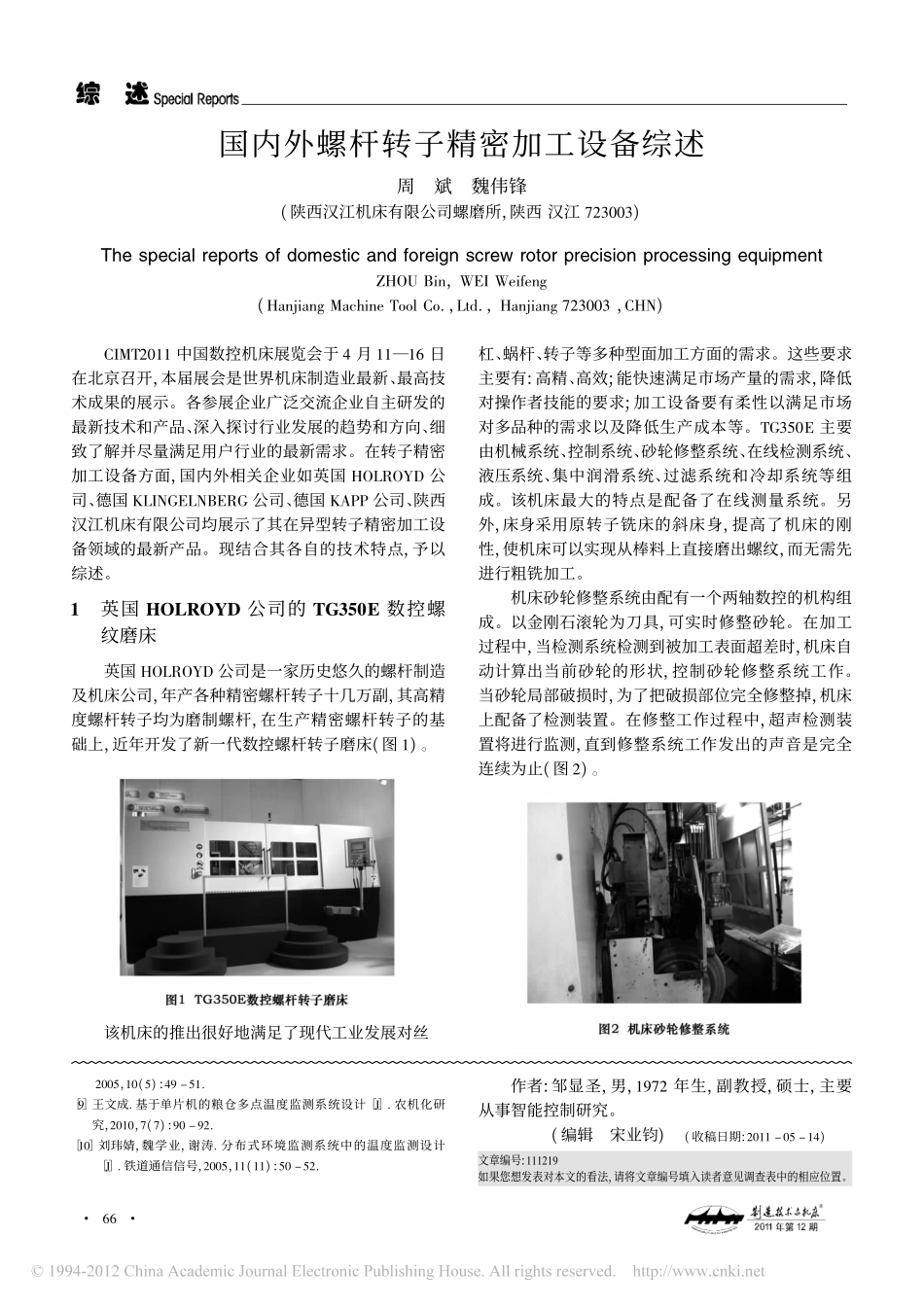

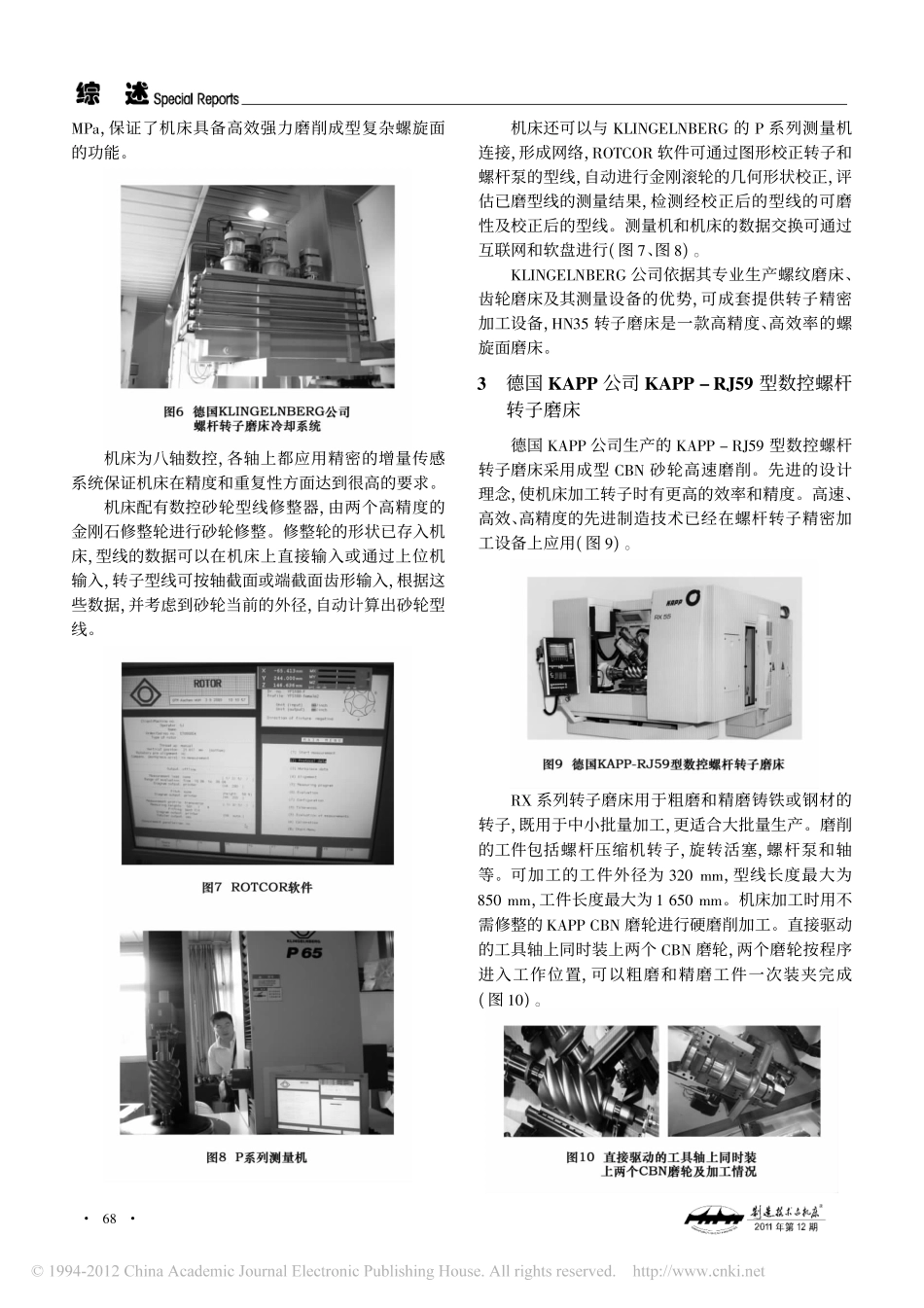

·66·国内外螺杆转子精密加工设备综述周斌魏伟锋(陕西汉江机床有限公司螺磨所，陕西汉江723003)ThespecialreportsofdomesticandforeignscrewrotorprecisionprocessingequipmentZHOUBin，WEIWeifeng(HanjiangMachineToolCo．，Ltd．，Hanjiang723003，CHN)CIMT2011中国数控机床展览会于4月11—16日在北京召开，本届展会是世界机床制造业最新、最高技术成果的展示。各参展企业广泛交流企业自主研发的最新技术和产品、深入探讨行业发展的趋势和方向、细致了解并尽量满足用户行业的最新需求。在转子精密加工设备方面，国内外相关企业如英国HOLROYD公司、德国KLINGELNBERG公司、德国KAPP公司、陕西汉江机床有限公司均展示了其在异型转子精密加工设备领域的最新产品。现结合其各自的技术特点，予以综述。1英国HOLROYD公司的TG350E数控螺纹磨床英国HOLROYD公司是一家历史悠久的螺杆制造及机床公司，年产各种精密螺杆转子十几万副，其高精度螺杆转子均为磨制螺杆，在生产精密螺杆转子的基础上，近年开发了新一代数控螺杆转子磨床(图1)。该机床的推出很好地满足了现代工业发展对丝杠、蜗杆、转子等多种型面加工方面的需求。这些要求主要有:高精、高效;能快速满足市场产量的需求，降低对操作者技能的要求;加工设备要有柔性以满足市场对多品种的需求以及降低生产成本等。TG350E主要由机械系统、控制系统、砂轮修整系统、在线检测系统、液压系统、集中润滑系统、过滤系统和冷却系统等组成。该机床最大的特点是配备了在线测量系统。另外，床身采用原转子铣床的斜床身，提高了机床的刚性，使机床可以实现从棒料上直接磨出螺纹，而无需先进行粗铣加工。机床砂轮修整系统由配有一个两轴数控的机构组成。以金刚石滚轮为刀具，可实时修整砂轮。在加工过程中，当检测系统检测到被加工表面超差时，机床自动计算出当前砂轮的形状，控制砂轮修整系统工作。当砂轮局部破损时，为了把破损部位完全修整掉，机床上配备了检测装置。在修整工作过程中，超声检测装置将进行监测，直到修整系统工作发出的声音是完全连续为止(图2)。2005，10(5):49－51．［9］王文成．基于单片机的粮仓多点温度监测系统设计［J］．农机化研究，2010，7(7):90－92．［10］刘玮婧，魏学业，谢涛．分布式环境监测系统中的温度监测设计［J］．铁道通信信号，2005，11(11):50－52．作者:邹显圣，男，1972年生，副教授，硕士，主要从事智能控制研究。(编辑宋业钧)(收稿日期:2011－05－14)文章编号:111219如果您想发表对本文的看法，请将文章编号填入读者意见调查表中的相应位置。·67·砂轮主轴配备了全自动砂轮平衡系统，此系统可以平衡1200g·cm的偏心质量，根据HOLROYD公司的经验，此系统可处理几乎所有的新砂轮，砂轮主轴具有过载保护功能。CNC系统采用HOLROYD的TG8八轴CNC系统。触摸屏界面，操作十分方便;CNC控制器与计算机化的型线管理系统集成于一体;型线扫描系统，采用在线工件测量，误差反馈及砂轮修正计算。数据输入，有工件轴向数据输入、径向数据输入和全菜单驱动数据输入，工件和砂轮型线可在屏幕上显示。TG350E配备了一套三坐标自动检测系统(图3)，能实现实时在线检测，主要用于工件径向跳动测量、齿槽定位、齿根直径检测、型线及导程测量和误差反馈等。通过编程可实现如下功能，工件向左或向右运动的过程均可进行磨削加工，可在工件左端、右端及两端分度，CNC系统可进行线性导程误差补偿，对粗加工、精加工可选不同的进给量，砂轮可实现恒线速度，全自动可编程控制工作循环，包括:砂轮修正、修正补偿，螺纹磨削，工件检测，砂轮自动定位到要求的磨削角度，双导程螺杆的磨削，磨削中凹蜗杆，工件锥度修正。所有的CNC轴均为数字驱动，结合最新的光纤串行实时通讯系统，用于数字闭环反馈，并与各驱动轴集成为一体。所有直线轴安装光学传感器，分辨率为0.01μm。光学旋转传感器直接安装在工件轴和砂轮摆动轴上，其分辨率为0.04″。工件分度采用静压回转CNC轴，加工丝杠头数从1～99。进给轴为静压轴。TG350E是一种先进的螺...
